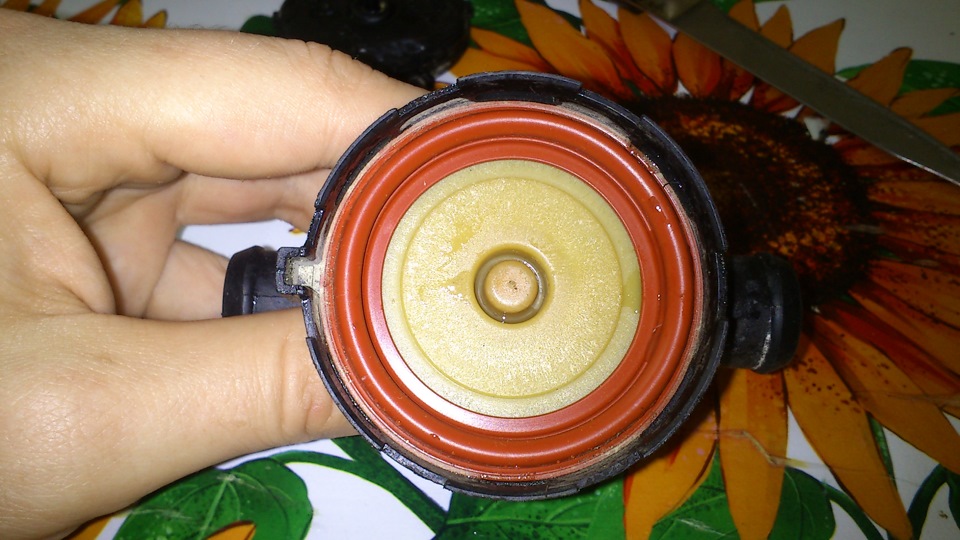

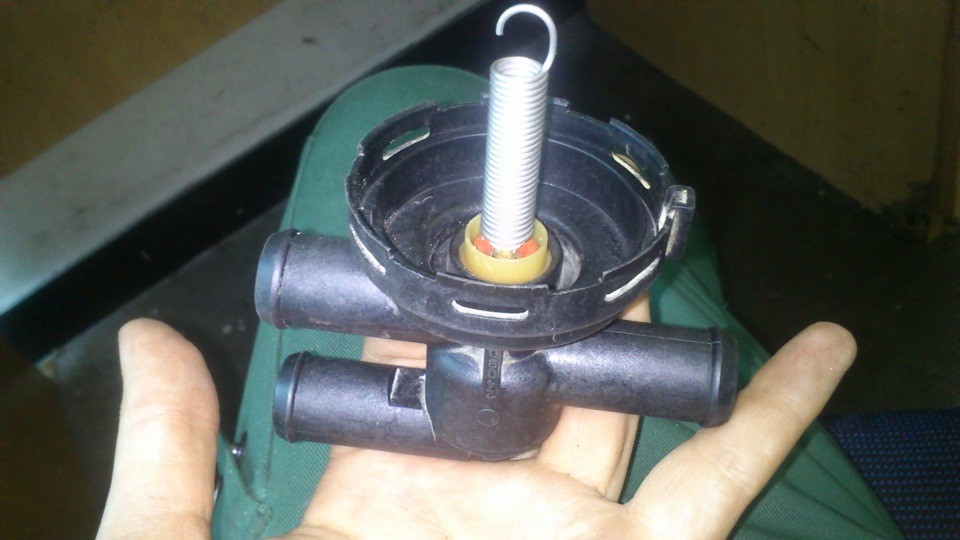

Поморщивши кілька днів мозок, я все-таки зміг якось уявити в умі, як має виглядати доробка клапана обігрівача. Вся справа в тому, щовін пневматичний і керувався вакуумом. Можна було, звичайно, поставити електроклапан і взяти розрядження з карбюратора, але цезайва головоморока в процесі експлуатації Якщо прохудитьсямембранка, то буде зайвий підсмоктування повітря, якщоелектро-клапан не щільно буде тримати то пневмо-клапан мимоволівідкриється, що до речі дуже часто з ними і відбувається.Ну івзагалі, що тросику знову без діла висіти. Прибрати гумову мембрануі пластикову тарілку, ту посередині.Можна акуратно виламати, абозробити як я — зрізати паяльником навколо центрального ПИПТИКА =)Нижче, я обвів синім кольором. > Тільки попередньо, візьмітьвикрутку, просуньте її у вхідний штуцер і підтягніть їм шток, щобтой піднявся Інакше під час виламування або вирізування паяльником, ви пошкодите гумовий сальник внизу. Можна також обрізати і побільшому діаметру, а потім використовувати штатну пружину в якостіштока. Вона ідеально стане в рідний паз, заллється епоксидкою інорм.

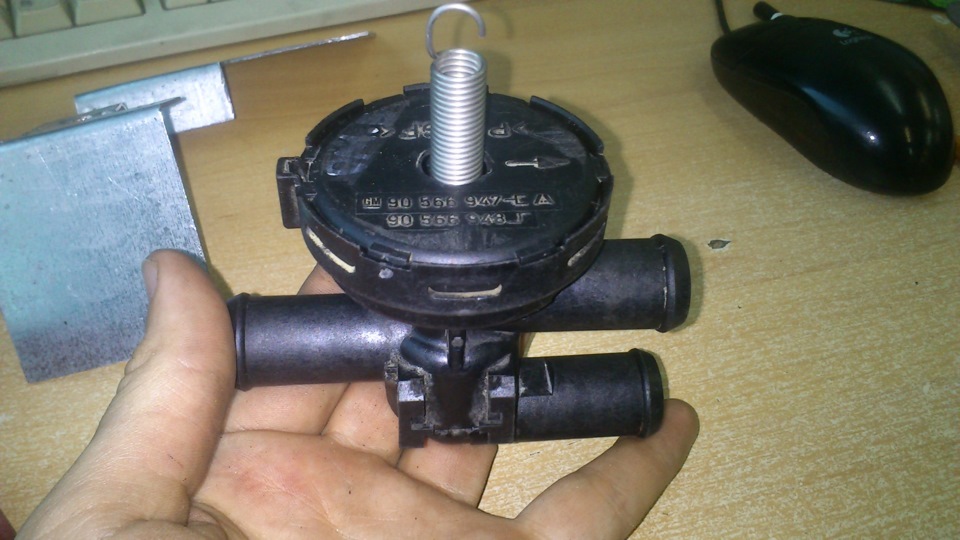

Бо довжина ходу штока всього 6мм - самі можете передбачити якимбуде хід рукоядки тросика в салоні. Тому нам якось треба збільшитихід. Ідеальним варіантом буде пружина середньої жорсткості.Одягаємо її на шток, а до кінця чіпляємося тросиком. Так пружиназіграє нам різницю ходу. Для деяких такий варіант може виявитисяідеальним, якщо трапиться правильна пружина, потрібної довжини, жорсткості та діаметру. Але і знову ж таки, доведеться прикладатизусилля при переміщенні рукоядки тросика в салоні, а через пружинутой ще й назад повертатиметься при сильній трясці.

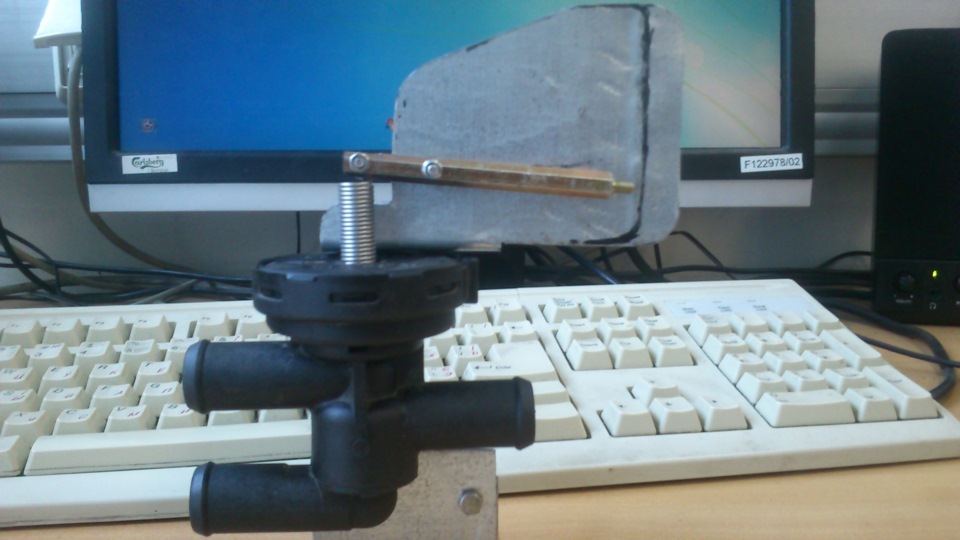

Я вирішив піти далі і зробити важіль. Як казав Архімед, - "дайтемені точку опору, і я переверну весь світ". Важіль можна зробититаким чином, що зусилля, яке потрібно докласти для відкриття, закриття і утримання клапана в потрібному положенні, буде мізерномаленьким, і ще, тим самим, ми збільшимо довжину ходу троса, повідношенню до довжини ходу штока.Зробити все можна методом підбору, ну або якщо сильні в точних науках, то за допомогою теоремиПіфагора. Може пам'ятаєте старий радянський фантастичний фільм "отроки у всесвіті", тож там постійно хлопці у інопланетян питали, чому дорівнює квадрат гіпотинузи. Ось саме з його допомогою можнаідеально вирахувати пропорцію довжини важеля. Нижче ще фотки самогокріплення. Можливо після кількох вимірів я його ще перероблю, аможе, відсулю так… головне, що все працює.
Коментарі1
Ось так він став на місці.
