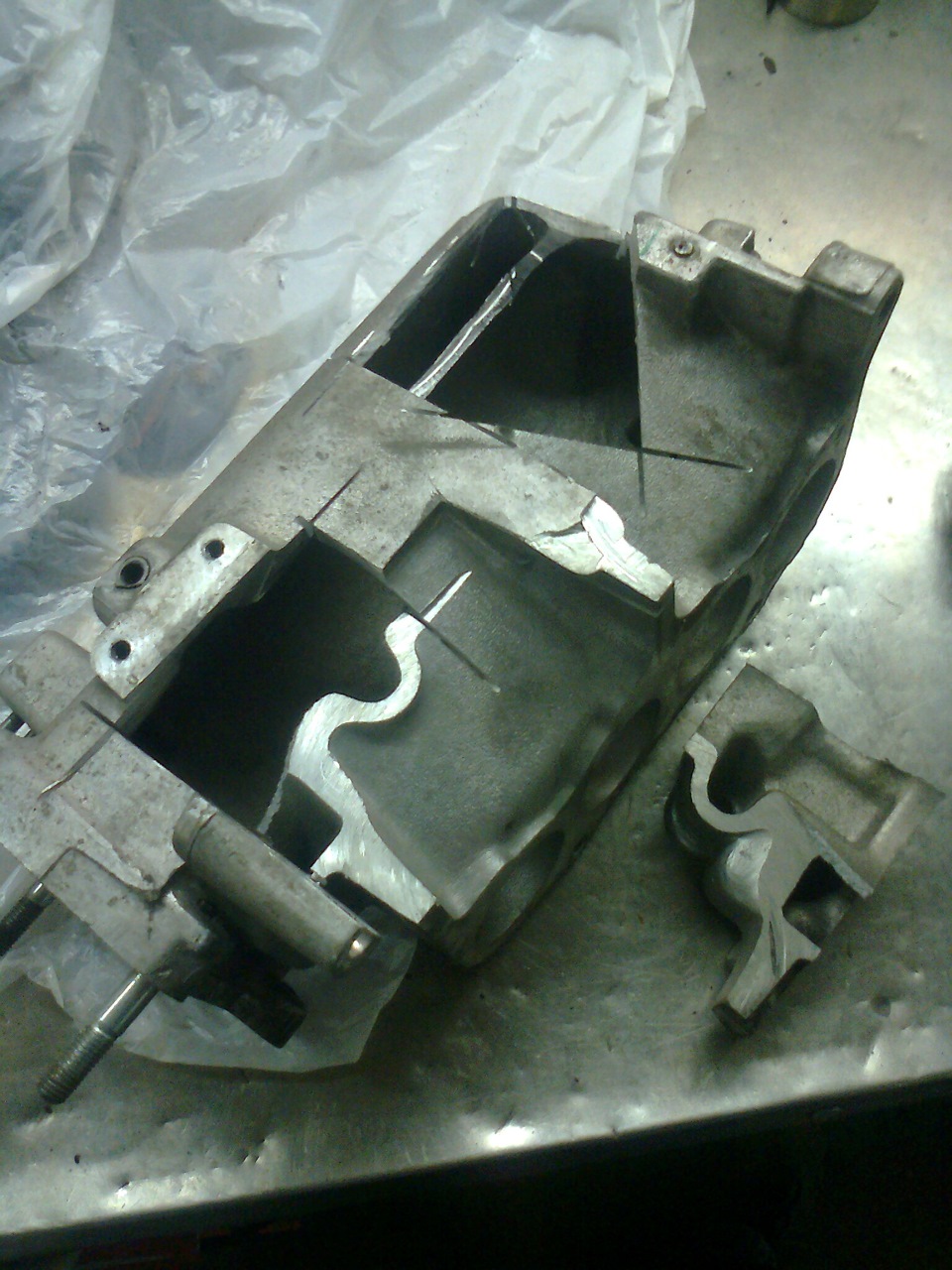

після проточки.Зліва видно що товщина перегородки каналу на клапанхх 1 мм.

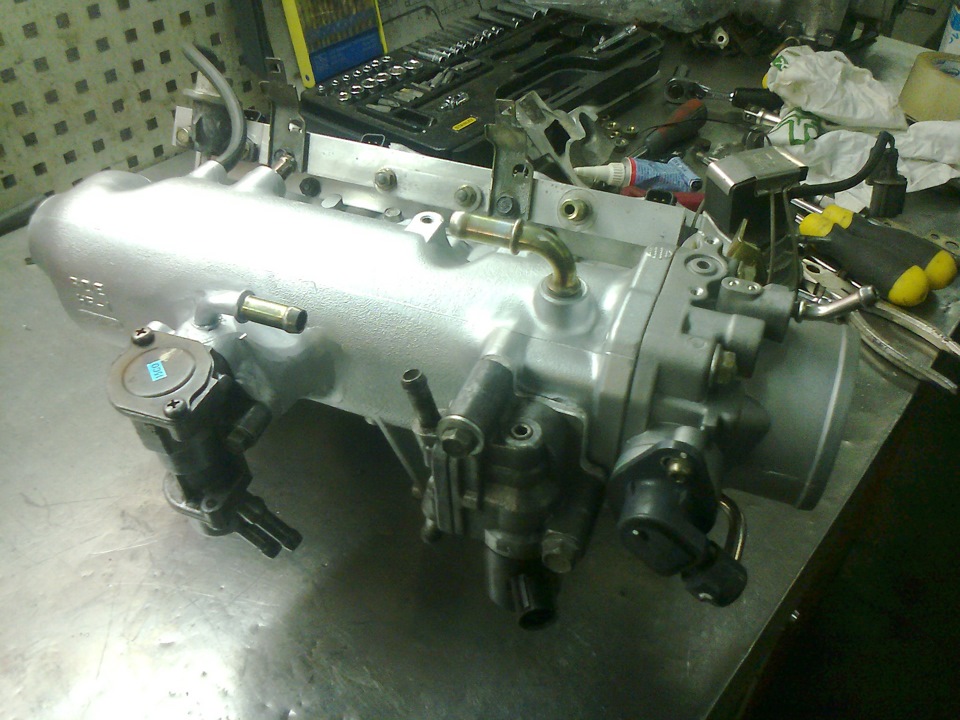

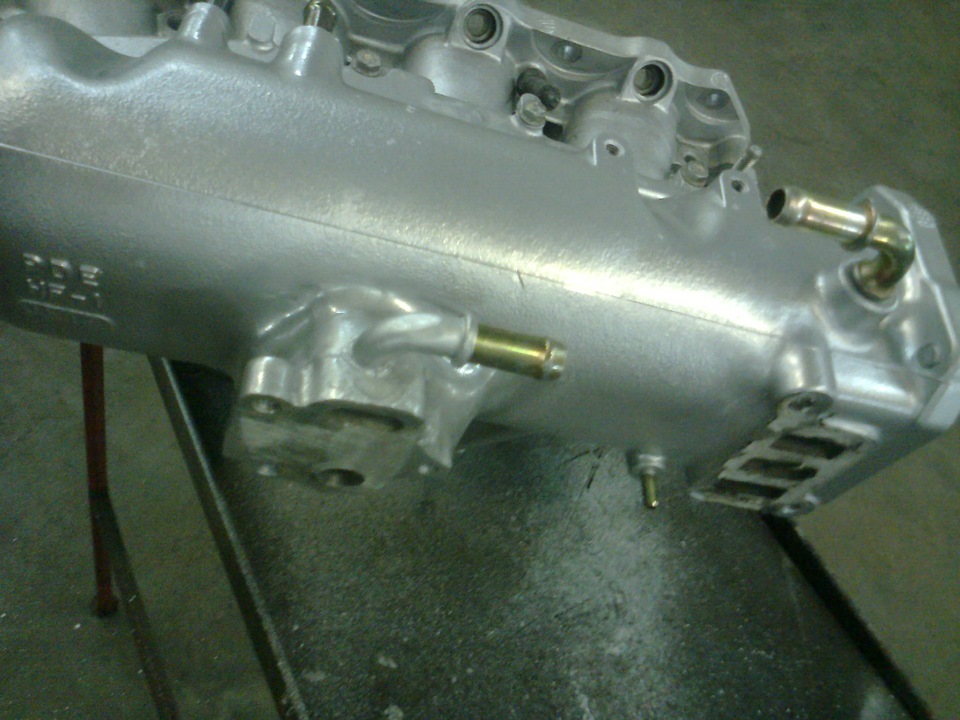

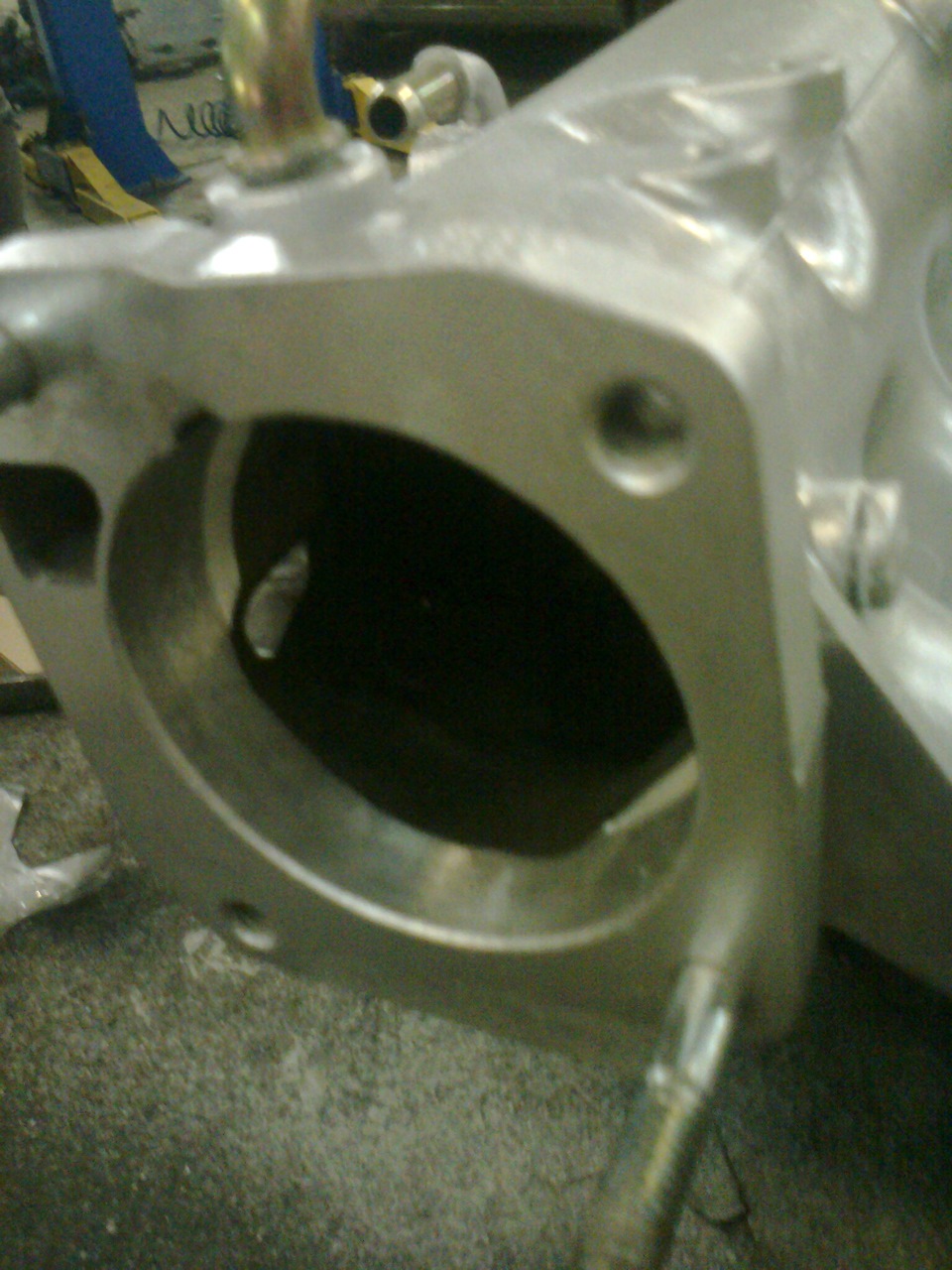

Максимально можливим без фанатизму та зайвих рухів по доварці тазаглушці отворів вийшло під діаметр 66 мм. Думаю цього цілкомдостатньо. А ось з клапаном швидкого хх довелося погратисяпобільше. Вийшло і не по заводському-але після фарбування виглядстав зовсім інший. Так як каналу в PDEшці не передбачено. Підклапан обертів холостого ходу був зроблений перехідник з дюралітовщиною 6 мм. Як вийшло-видно на фото.
Подачу рідини з системи охолодження вирішив звичайними для насспособами-підбором кріплень і шлангів ... Приємно, коли машиназаводиться вранці з підлога стусана і оберти прогріву в нормі.Довелося трохи поколупатися - але результат позитивний!






Коментарі19
Блін взагалі не можу такий відшукати клапан хол запуску ... він у тебе дуже зручний для вварки ... не можу такий впуск знайти ... (((теж би зварив)
Що б вварити, довелося знайти не дорого верхню частину впускного колектора від акорду 90-98гв, вирізати з нього місце кріплення. Його то я і приварив. а потім до нього прикрутив клапан.
От я його і не можу знайти верхню частину)))разом з клапаном)))
зроби окремо корпус і прикріпи його до блоку або колектора знизу.
А підкажи від чого клапан холодного пуску ... просто у мене від 4 прелюда його так не вварити нормально ...
Акорди СВ, СС, РЄ, та прелюди 4 покоління з моторами серії Ф.
Ти можеш поставити верхню головку впуску від серії Н(обд1 і обд2 від преля 5), на впускний колектор, тоді і дросель буде з підігрівом і клапаном пргрева.Це кращий варіант. покоління з двигуна н22А.
Не я пде впуск залишаю
Я було подумав, що у тебе ПДЕ від Н23 мотора. Можна зробити перехідну пластину у фрезерувальника, під дросель з преля під клапан прогрівальний, …на твій впуск ПДЕ.
у мене пде з н23 правильно ... тільки пластина під клапан кхх робиться, а не прогрівальний)
Тоді зовсім ясно. На прелі Н серії верхня головка впускного колектора під клапан ОБД1. Я собі на шатл так замутив. Об'єми головок однакові. Так що вперед! Так, і якщо від преля, то можна і дросель його з прогрівальним поставити. Все буде у тебе чудово!
Я правильно зрозумів ... Хочу ставити h23a pde головою ... там не передбачений хх при холодному пуску ... потрібно зі свого дроселя вварити в колектор цей вузол?
Можна вварити, а можна й окремо встановити.
А ще питання ... цей же клапан має ніби як 2 виходи всередину впуску ... один на дпдз і один просто на впуск ... він як то з дпдз повідомляється чи ні? Або можна просто грубо кажучи всередину впуску тільки б входив ... не знаєш різниця є де його став...
Один висновок на вулицю(до дроселя через фільтр), а другий у впуск. Куди засунеш-різниці немає, .
Ок!
приклад для наслідування!)
Гарна робота!
Дякую!
