В одному з попередніх постів я згадував, що почав прокладатипроводку для встановлення підсвічування внутрішніх ручок задніхдверей.
Сьогодні я нарешті знайшов час написати про це. Проводку відпередньої стійки до центральної. Знімаємо чохол/кожух/накладка (складно назвати це одним словом) з нижньої частини Далі знімаюобшивку порогів (тягнути потрібно на себе вгору, сиділи щільнодуже) і переходжу до центральної стійки.

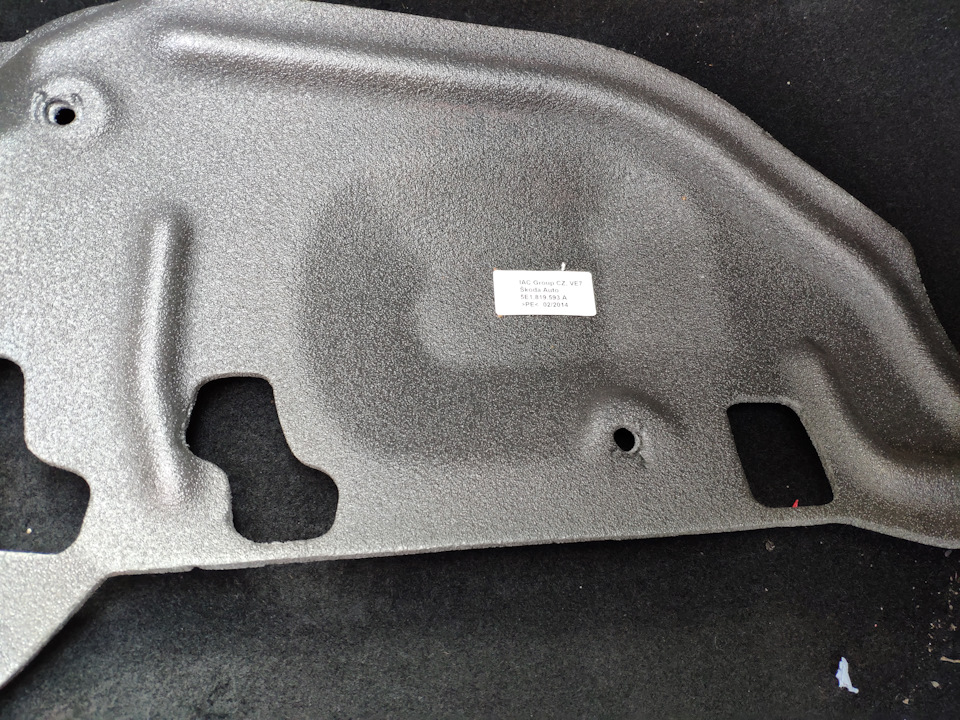

Накладка нижньої частини панелі приладів, з боку пасажира
Щоб зняти обшивку центральної стійки, потрібно підчепити лопаткоюзаглушку, яка закриває TORX болт, яким кріпиться верхня частинаобшивки стійки, далі викручуємо болт і знімаємо обшивку, вонатримається на таких же кліпсах, як і обшивка порога.

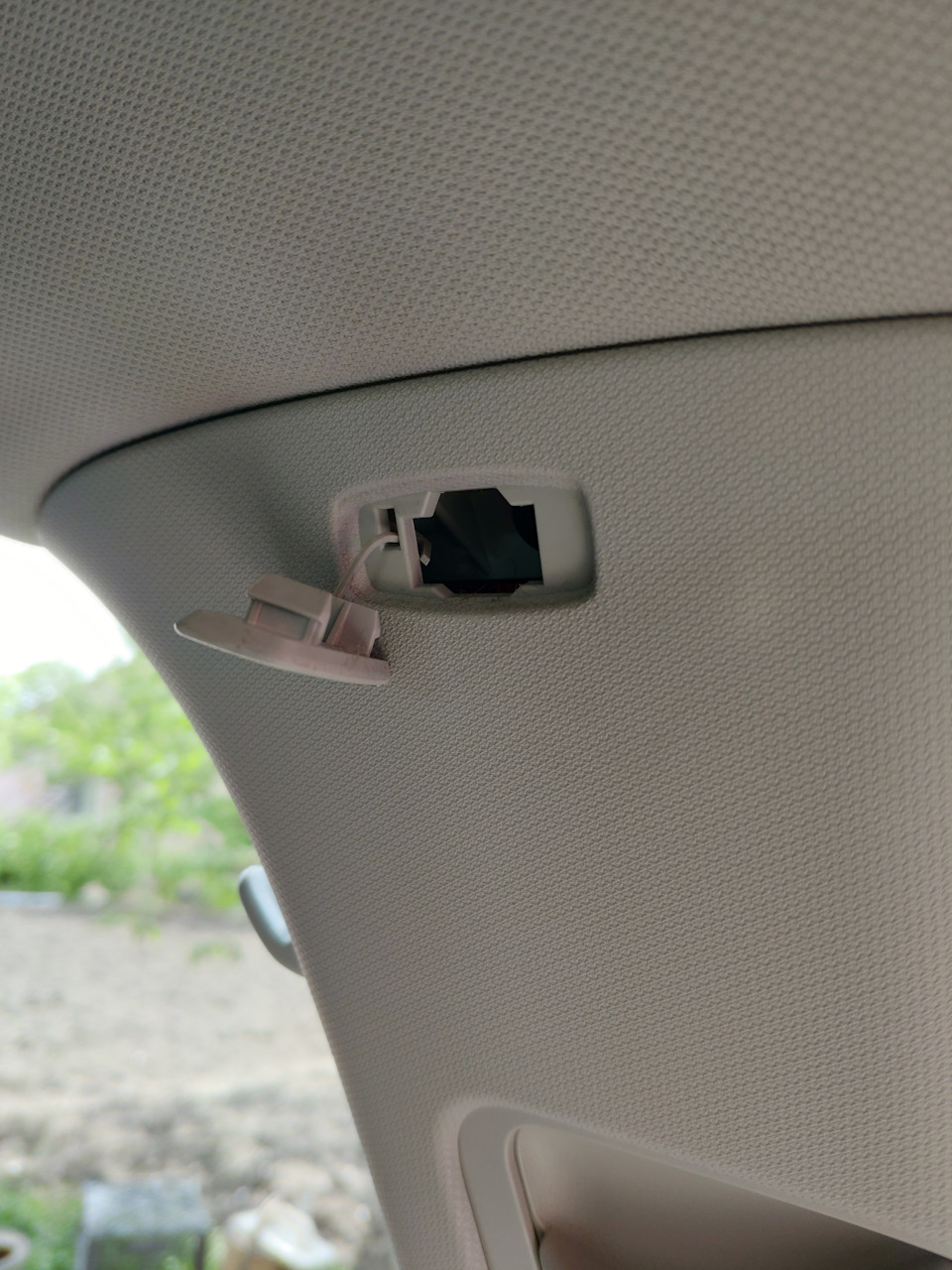

Місце кріплення обшивки до кузова TORX болтом
Ось знайшов ще таке відео, де людина показує як знімати обшивкуцентральної стійки.

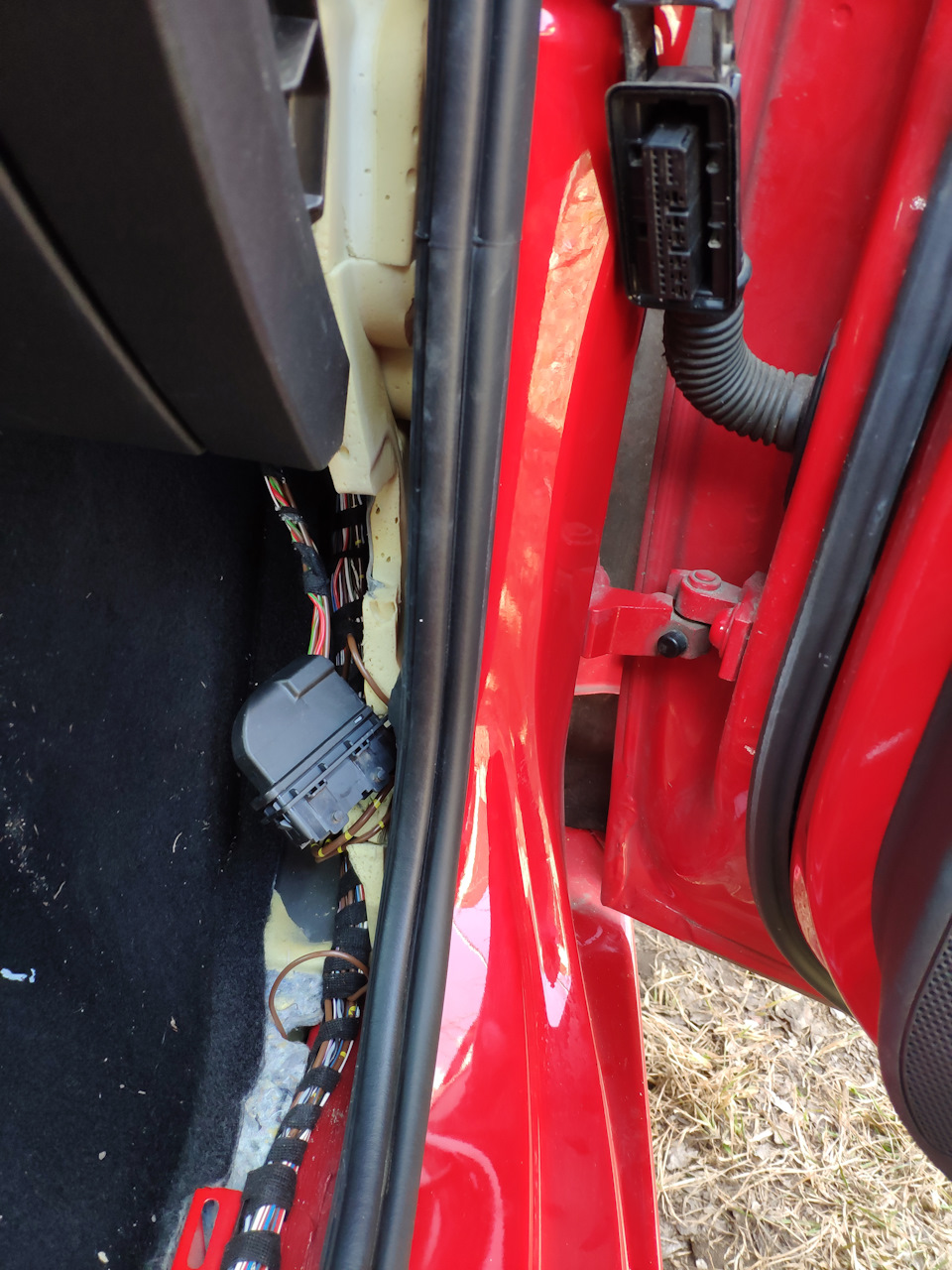

<Від'єдную роз'єм дверей передньої стійки і дістаю його в салон.Дістати його у мене вийшло не відразу, він закритий штатноютепло/шумо ізоляцією у вигляді матеріалу дуже сильно схожого напоролон. Розібраний поріг і знятий роз'єм дверей Далі я починаюпрокладати сам провід від 17 піна передньої стійки в 11 пінцентральної стійки, попередньо вплітаючи його в джгут штатноїпроводки. Деякі не морочаться і просто примотують до штатноїпроводки ізолентою або на стяжки, я ж мав час, тому вирішиввплітати. Роз'єми дверей обох стійок (передньої та центральної), обтискаю дроти пінами 125 275 121 35 і вставляю обжаті дротиу роз'єми. Стійки
Збираю назад роз'єм дверей, вставляю їх на свої місця і ставлюназад обшивку салону.
Роз'єм центральної стійки пасажира вже на місці

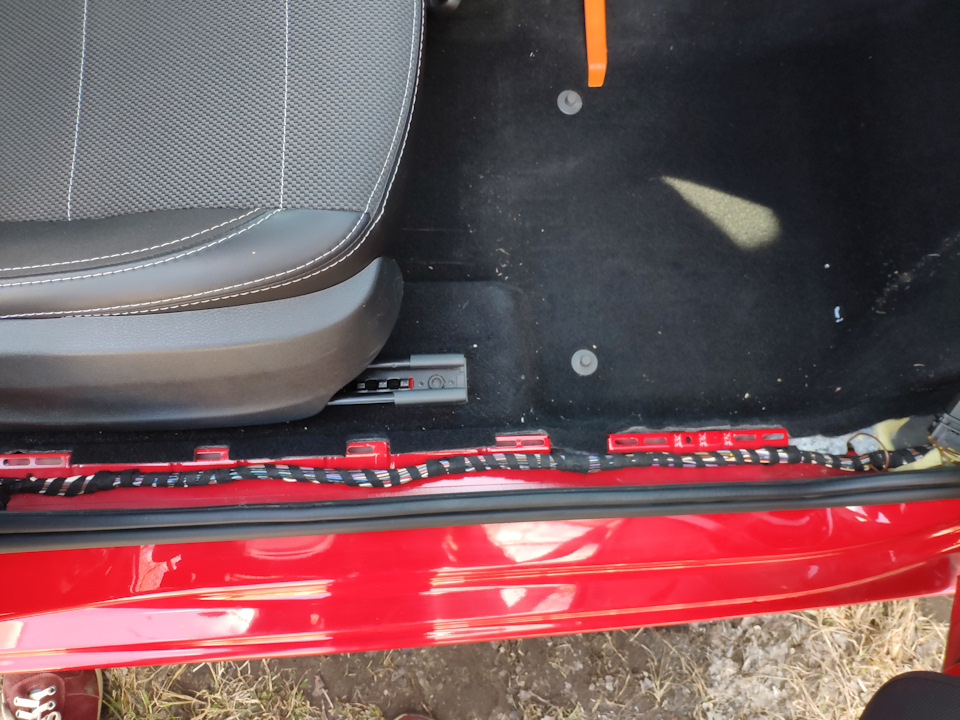

Зібраний поріг
>
Переходжу на водійську сторону, тут все "майже" так само, за однимвинятком. Щоб зняти обшивку біля лівої ноги, потрібно зняти ручкувідкриття капота. Знімається вона дуже легко, збоку (який ближче докапота) виймаємо стопорну скобу у ручки відкривання капота (післязняття вона в мене впала всередину обшивки 🙂), далі під ручкоювідкручуємо пластиковий шуруп звичайною плоскою викруткою ізнімаємо накладку з порога.
Процес прокладки дроту та обтискання пінів з водійського боку.> Процесс вплетания провода в штатную проводку

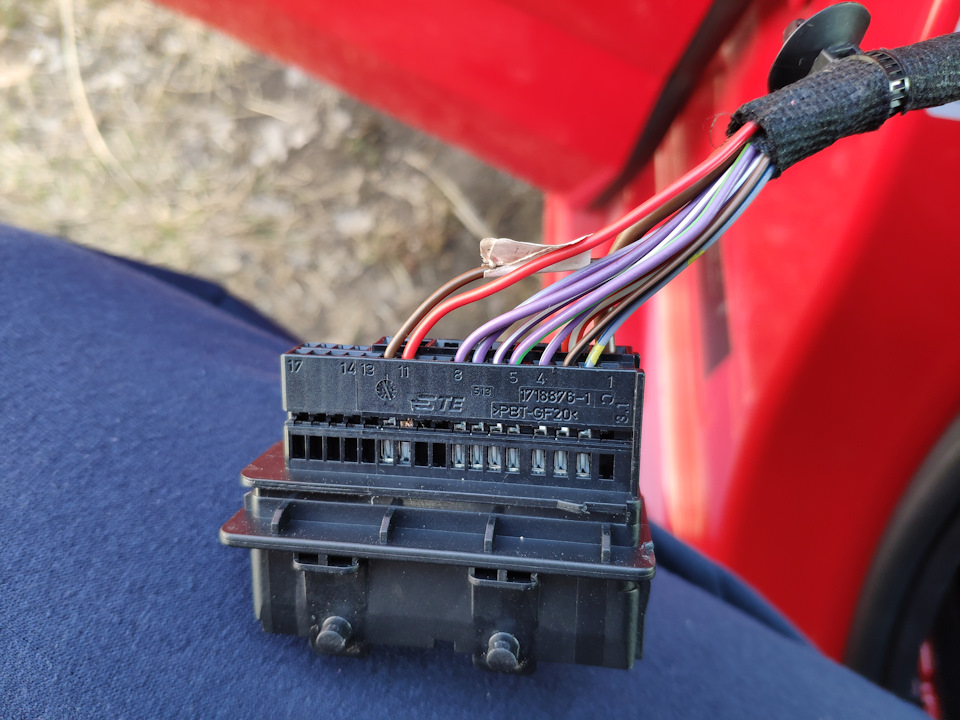

Провод в разъеме двери центральной водительской стойки
Разъем центральной стойки водителя уже на месте
Остался последний шаг на пути к реализации данной хотелки —установка подсветки внутренних ручек у задні двері.
Усім удачі та гарного настрою!
