#25 Встановлення динаміків у задні двері

Доброго дня, шановні передплатники!
У процесі встановлення підсвічування внутрішніх ручок відчиненнязадніх дверей, я вирішив щоразу вже розбираю двері, то потрібнозробити в них максимальну кількість моїх хотівок/доробок, оскількиу мене машина в комплектації Ambition, то динаміків в задніхдверях із заводу немає.Я вирішив виправити цей недолік 🙂
Також Рустем поділився схемами електропроводки для Skoda OctaviaA7, там я знайшов власне схему встановлення динаміків у заднідвері. Самі динаміки (вЧ, НЧ) я купив тут на барахолці уmaks616, він мені їх відправив і через 2 тижні посилкабула у мене.

Для реалізації було куплено:

— Низькочастотні динаміки (5E0 035 411C), високочастотнідинаміки (5E0 035 411B), ціна з доставкою ~ 1500 грн;
— Роз'єм у НЧ динамік (1J0 972 923), ціна 2*55 грн;
— Роз'єм у ВЧ динамік (1C0 973 119B), ціна 2*50 грн;
— Кліпси кріплення НЧ динаміка (N91 212 201), ціна 8*4грн;
— Піни " мама" у роз'єми НЧ динаміка, у стійки дверей та в роз'єммагнітоли (N906 844 05), ціна 12*6 грн;
— Пини "тато" у стійку дверей (< b> N 103 190 05), ціна 4*6грн;
— Піни в роз'єми ВЧ динаміка (N907 647 01), були внаявності, потрібно 4 штуки;
— Провід перетином 1.5 мм2. Брав 15 метрів червоного кольору істільки ж коричневого кольору, ціна 30*14 грн; - Провід перетином0, 75 мм2. Брав 5 метрів червоно-жовтого кольору та стільки жкоричневого кольору, ціна 10*9 грн;
— Ізолента тканинна, ціна 30 грн.

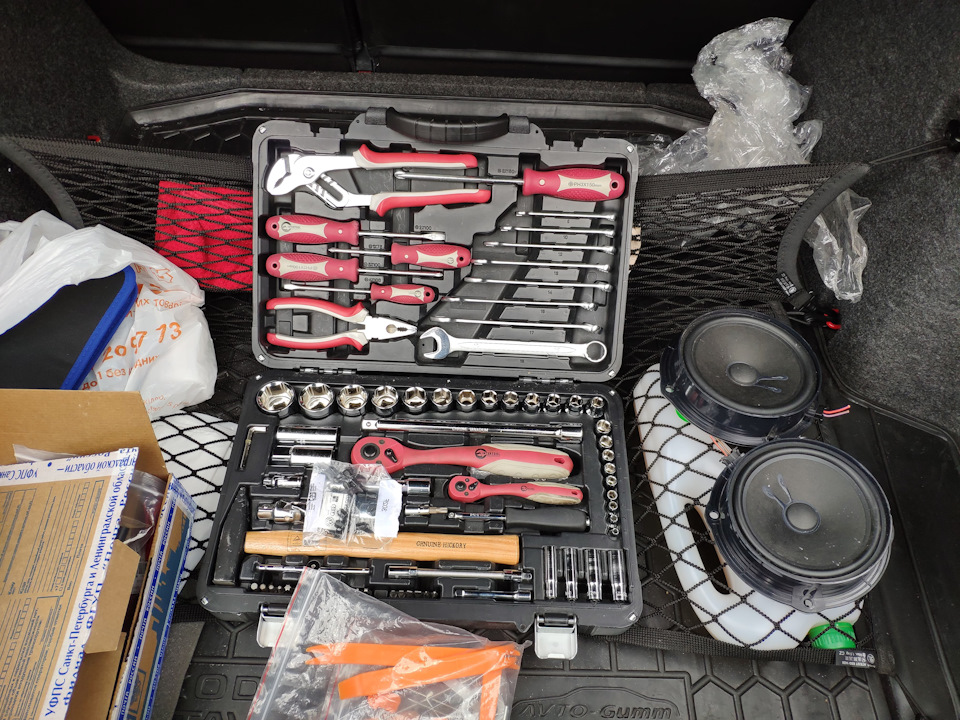

Інструменти та деталі для реалізації задуму

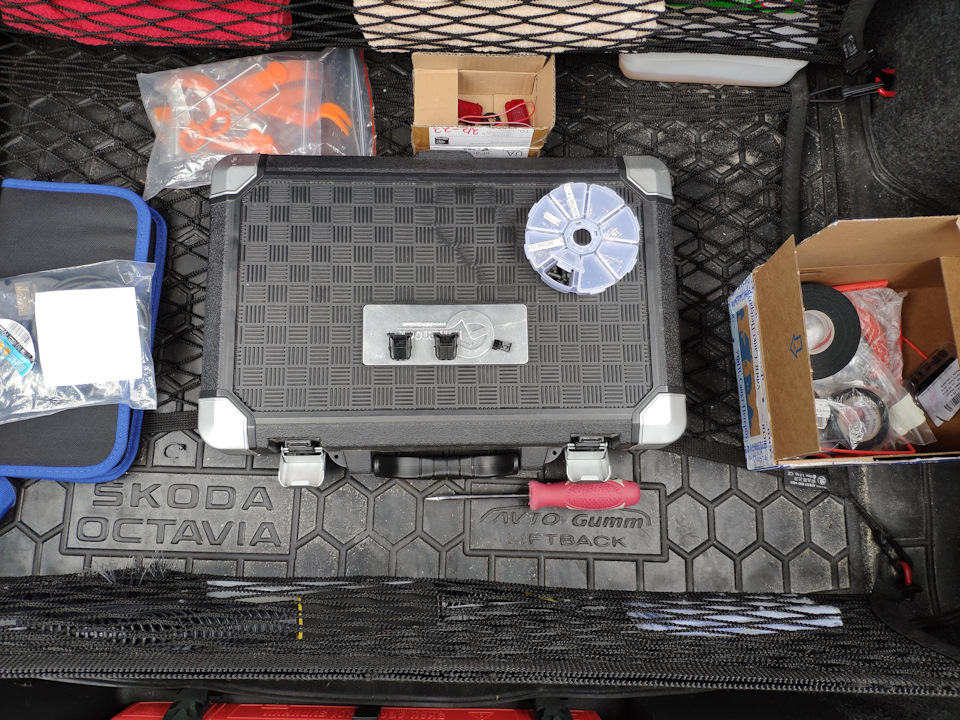

Інструменти та деталі для реалізації задуму

Перед самою протяжкою проводів я вивчив схему, щоб розуміти якіпроводи та якого перетину мені потрібно тягнути.

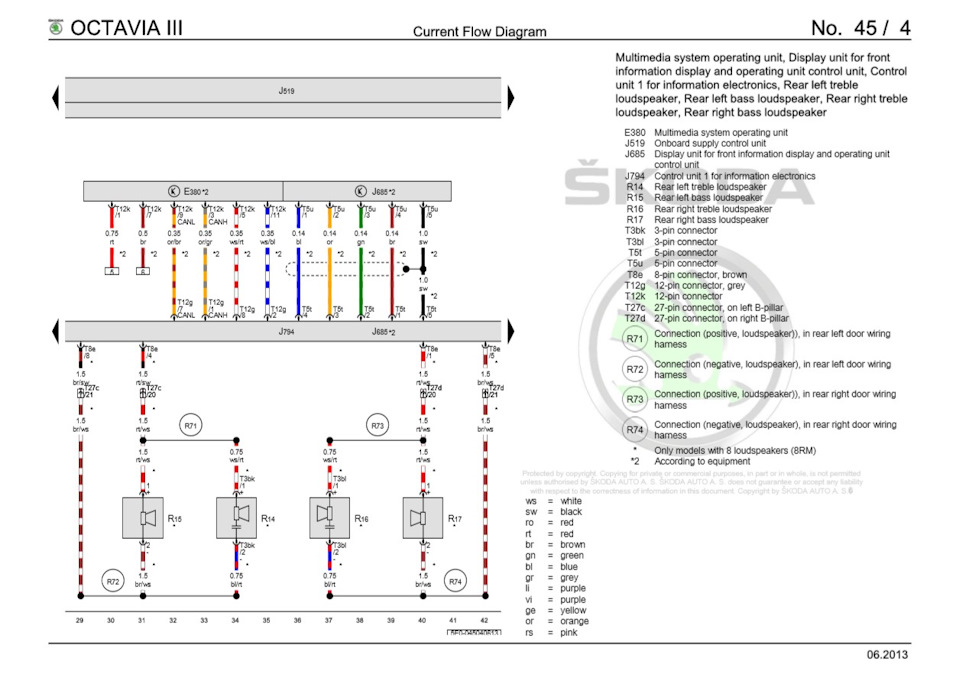

Схема проведення динаміків в задніх дверях Проводку в двері япростягав разом з проводкою для підсвічування внутрішніх ручоквідкриття задніх дверей.

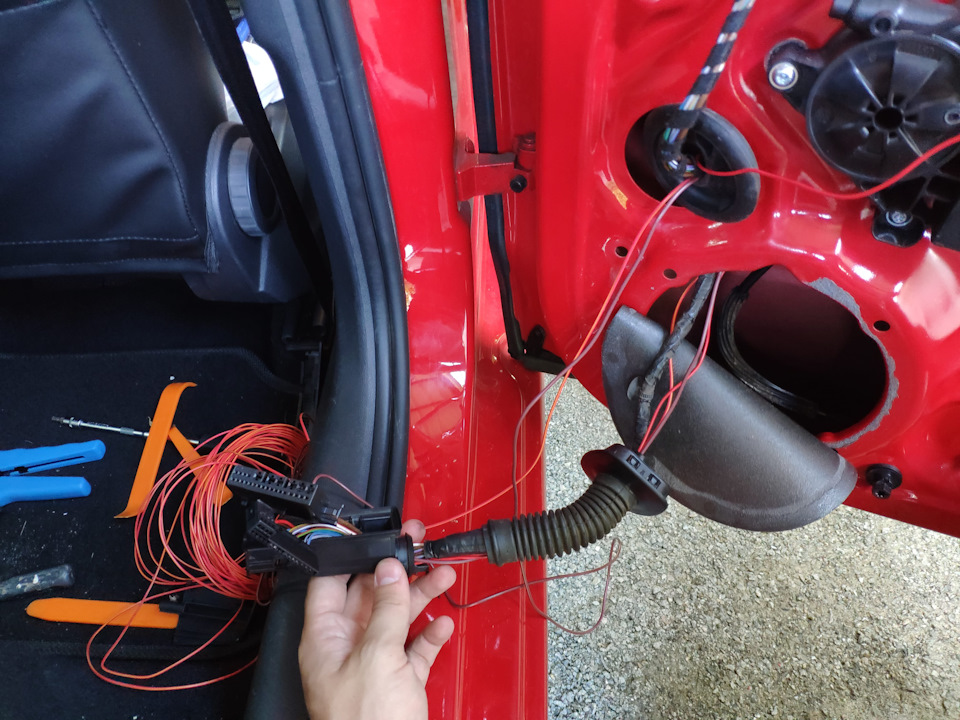

Процес протягування проводів у праві задні двері

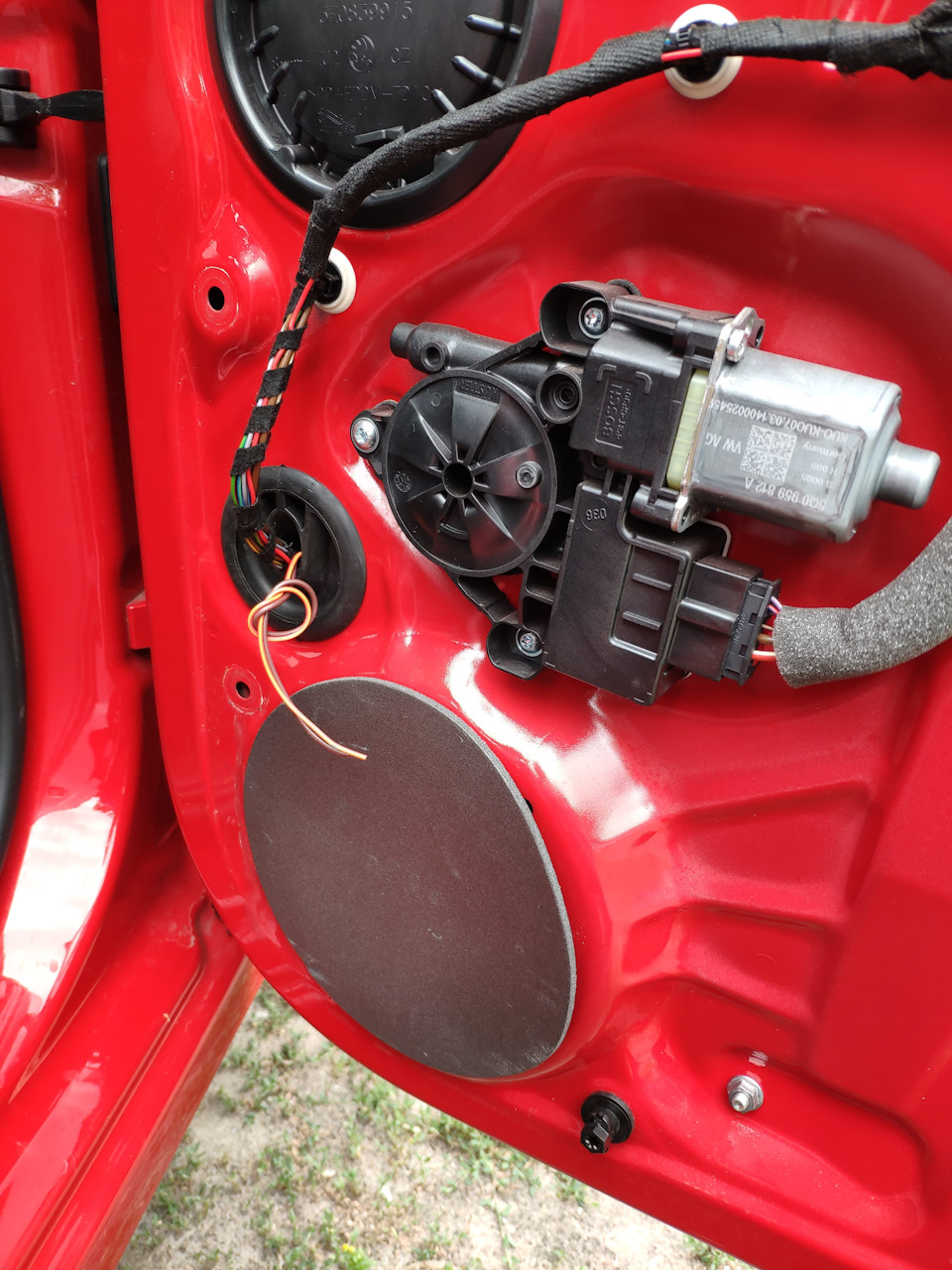

Проведення виведено та готове до встановлення динаміка
Роз'єм дверей
Після протяжки проводів я взяв куплені мною динаміки та встановивїх на кліпси до дверей. Кліпси замикалися туговато, довелося навітьтрохи постукувати їх молоточком.
НЧ динамік на своєму місці

Далі я паралельно обтиснув проводи ВЧ та НЧ динаміків задопомогою пінів N906 844 05 і вставив у роз'єм 1J0 972923, у 1-й пін вставив плюсовий контакт, а у 2-й мінусою.

Роз'єм НЧ динаміка з проводкою
Після це простягнув проводку до ВЧ динаміку, вплітаючи її восновний джгут проводки та обмотуючи все ізольованою.
Протяжка проводки до ВЧ динаміку
p>
Для підключення ВЧ динаміка використовуємо роз'єм 1C0 973119B і піни в нього N907 647 01. У 1-й пін вставивплюсовий контакт, а в 2-й мінусовий. Дверей на термоклей, так самояк і плафончик підсвічування внутрішньої ручки відкриття дверей.дверима.
Процес протяжки проводки у лівих задніх дверях
Процес протяжки проводки у лівих задніх дверях
Процес протяжки проводки у лівих задніх дверях
Процес протяжки проводки у лівих задніх дверях< Роз'єм 1J0 972923 з проводами
Готовий результат лівих дверей
Після того як я закінчив з проводкою у дверях, почав тягнутипроводку від стійок до магнітоли, якщо з лівого боку це було недуже складно, то з правої довелося знімати бардачок і простягатипровід аж за подушкою безпеки пасажира, кріплячи її на стяжки допроведення авто.
Процес протяжки проводки з боку пасажира
Готовий результат
p>
За допомогою знімачів я зняв магнітолу, добре що вони у мене були, а то довелося б різати якусь картку 🙂
Знімники магнітоли
Знята магнітола
Проведення правих динаміків

Після цього з великого роз'єму магнітоли дістаємосвітло-коричневий роз'єм, він тримається на 2-х клямках, які можнавіджати тонкою викруткою.

Після цього у світло-коричневому роз'ємі виймаємо стопорнупланочку. Як її витягнути інтуїтивно зрозуміло (зсуваємо усерединуроз'єму), це потрібно робити для того, щоб можна було вільновставити піни.

Мінус правих динаміків вставляємо в 5-й пін роз'єму, плюсправих динаміків вставляємо в 1-й пін роз'єму.
Мінус лівих динаміків вставляємо в 8-й пін роз'єму, плюслівих динаміків вставляємо в 4-й пін роз'єму.
< /p>
Готовий результат

Збираємо все у зворотному порядку і приступаємо до кодування.

Кодування:
Блок 5F→ логін-пароль 20103→ кодування → довге кодування →
Байт 4 → активуємо Біт 0, 1, 6 та 7 → зберегти

<

Я не є фахівцем в автозвуку, але те, що звук змінився, сталочутно навіть мені 🙂
Він став більш об'ємним і чистішим.

PS Не спішно шукаю дзеркало з автозатемненням без FLA, піддатчик світла та дощу.
