Сьогодні вирішив таки самому розібратися в схемі штатної магнітолиCAR 300, тому що всіх кого я запитував конкретної відповіді мені недавали.

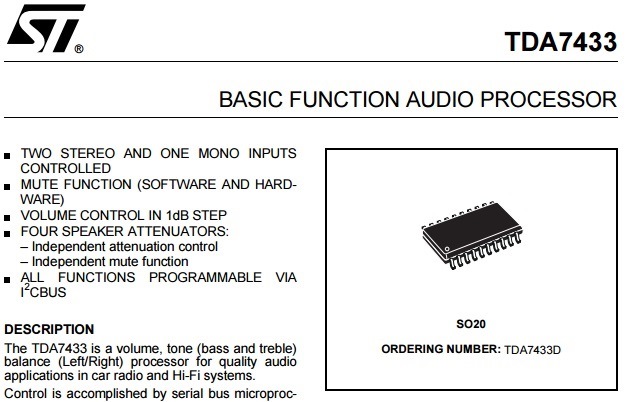

В інтернеті знайшов схему самої магнітоли з якої я дізнавсямаркування цифрового процесора звукового сигналу 7433D

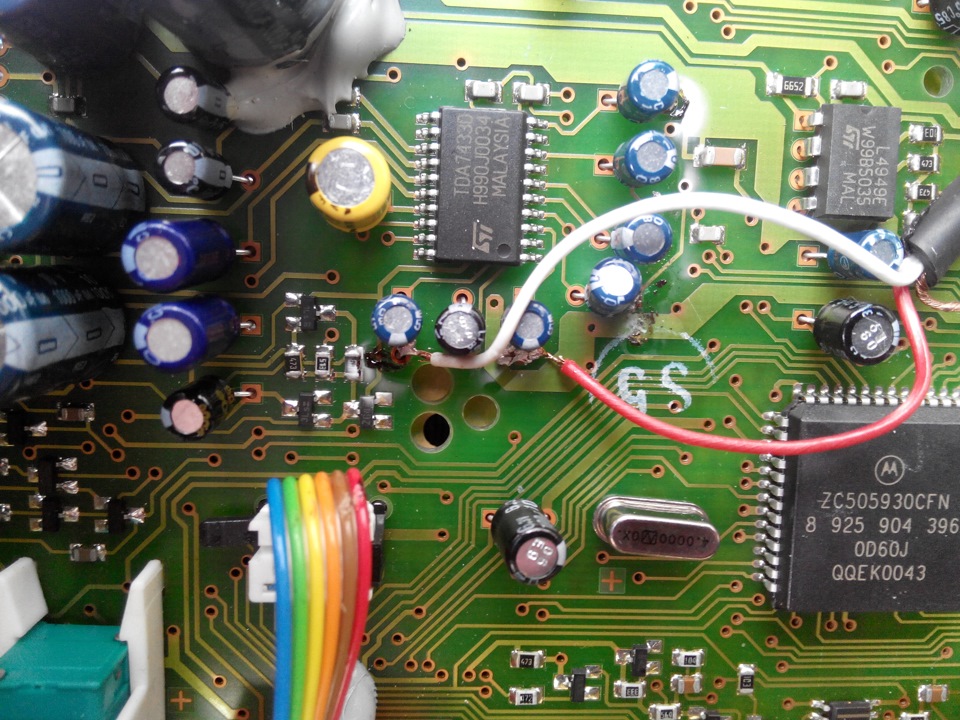

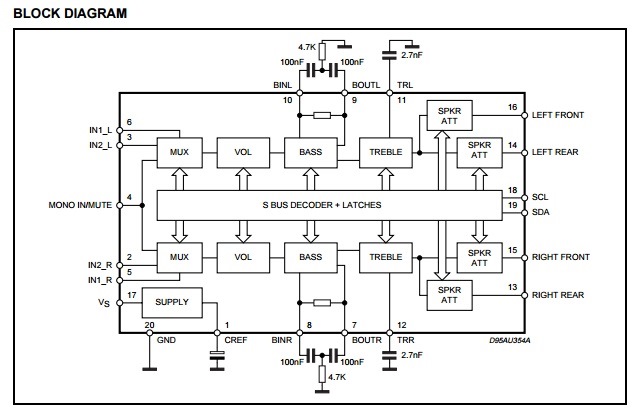

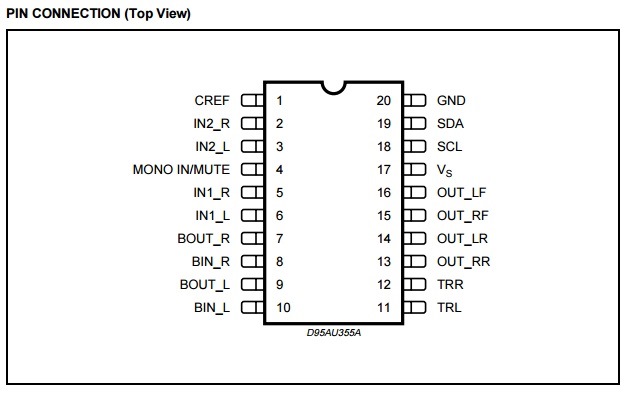

За схемою для подачі вхідного сигналу з планшета або телефонупотрібно використовувати BINL і BINR - лівий і правий каналвідповідно до цих входів відносяться 8 і 10 контакти. Мінуспотрібно кидати на 20-й пін, але я для простоти зробив у зручнішомудля себе місці. Працює.))

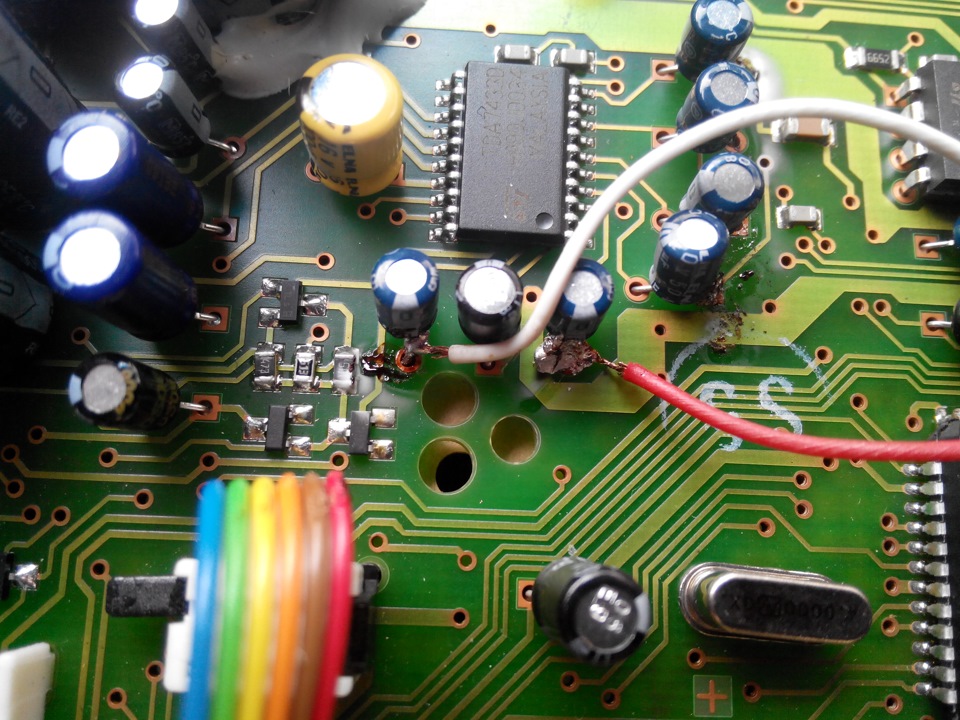

Провід я залив термоклеєм щоб при експлуатації шнура їх не повідривати.
Що тепер маємо:
> — Перемикається на музику з телефону клавішею
— Пропав шум
— Не грає одночасно радіо та музика з телефону
Коментарі15
білий це лівий? а червоний це правий?)
Добре, залишилося тепер купити нормальний паяльник)
+ ще руки для нього і голову для справ паяльних))
От і відмінно -) -) -)
А гучність регулюється з магнітоли в такому варіанті підключення аукса?
так з магнітоли - перевірено!
Тобто коли грає радіо ти просто вставляєш кабель у телефон і грає аукс? А в паузах радіо не прослуховується?
У мене виведено кнопку на перемикання з режиму радіо на aux. Навіть якщо підключений телефон і на ньому грає музика в режимі радіо перешкод немає, і в режимі аукс-а радіо не прослуховується навіть якщо поставити на паузу Плюс до всього пішли клацання...
Як, куди підключена кнопка?
Кнопку потрібно підключати на жовтий та коричневий провід, зелений та помаранчевий спаюємо між собою
Ну паяльник не головне головне що працює Що і ставилося метою завдання
Потрібна інфа ... але пайка - жерсть))
пайка це щоб напевно))
ага стоватним паяльником
ну не 100, але потужний)) Він у мене старий, Г-подібний
