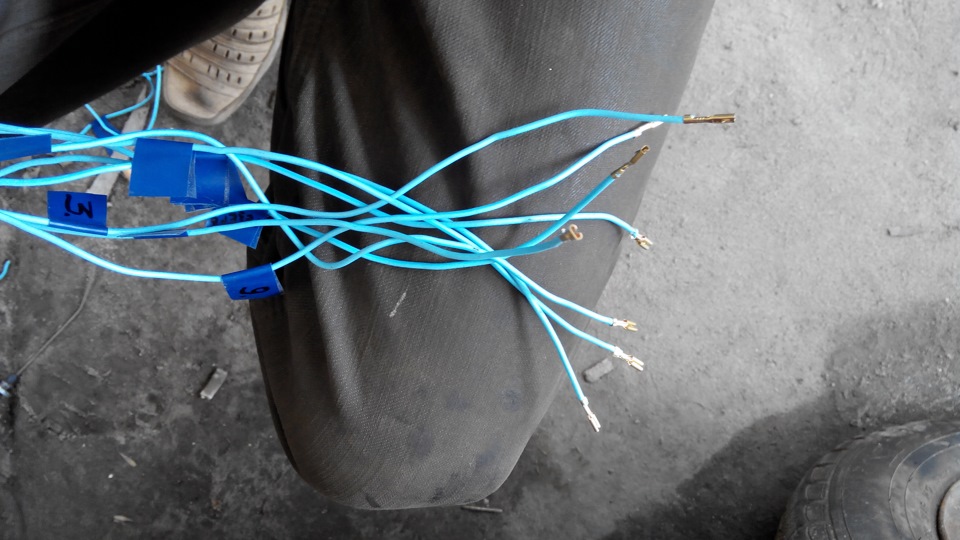

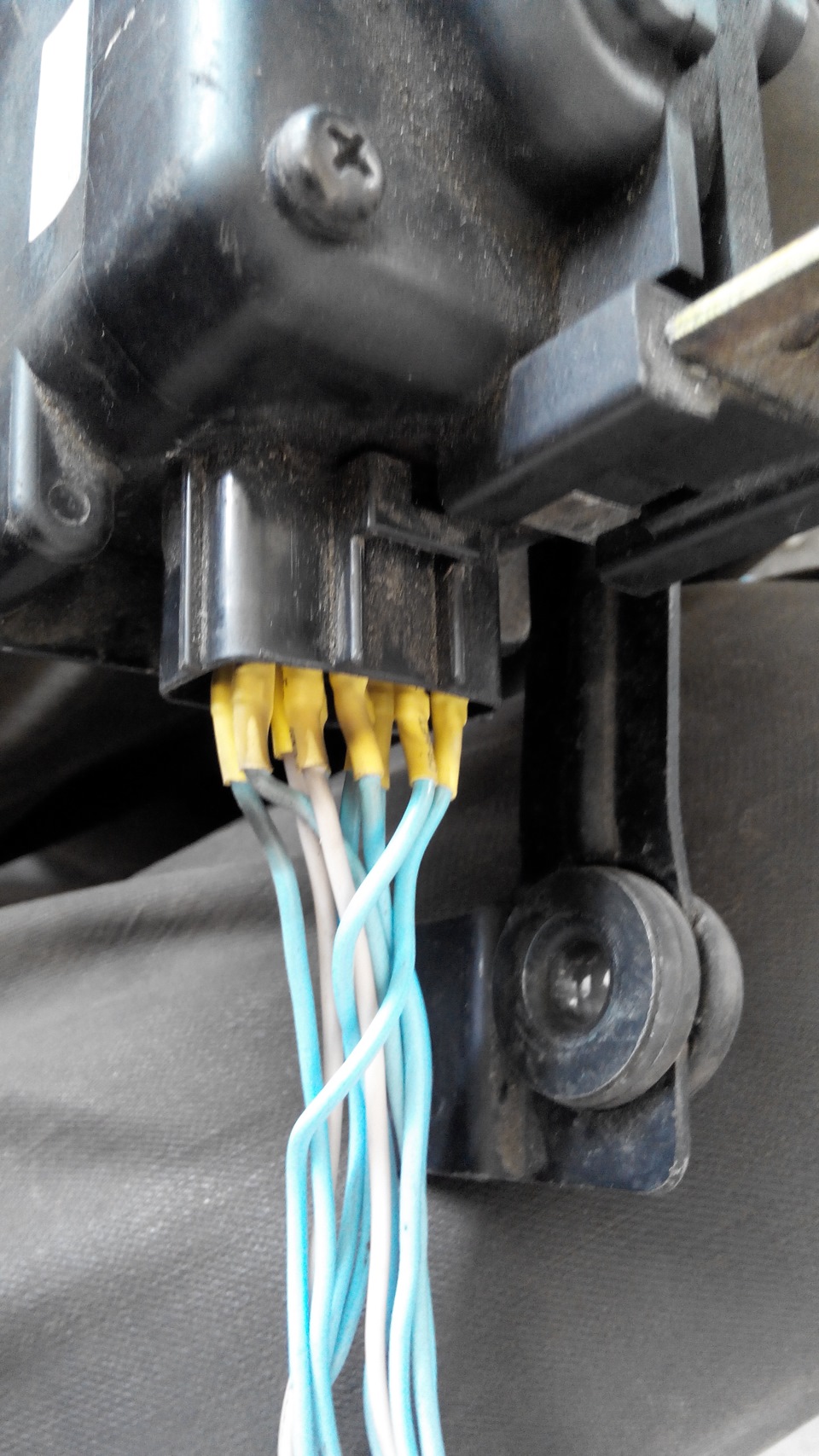

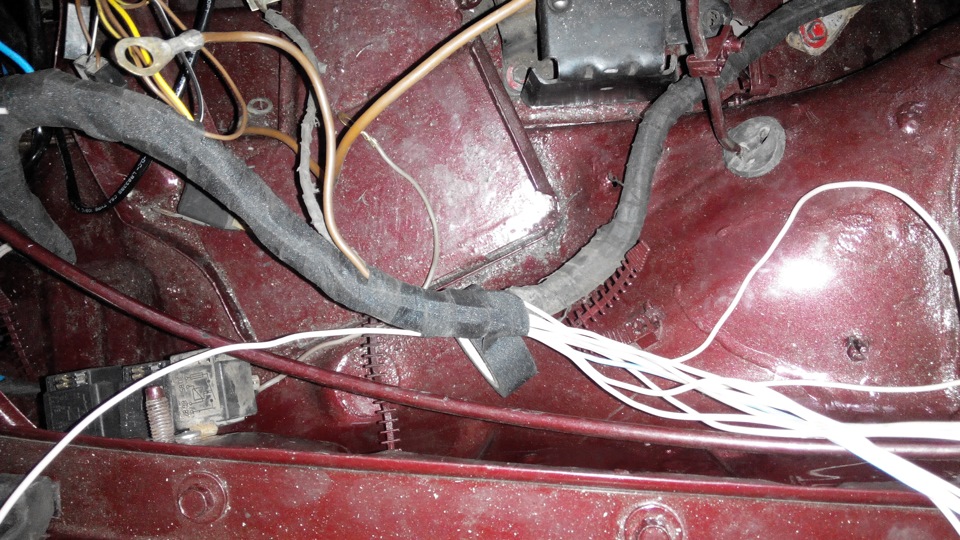

Нарешті закінчив упорядковувати підкапотну проводку. Вірніше навітьне так, закінчив створювати нові джгути. Через те, щовстановлюється кондиціонер, круїз-контроль, датчики рівня масла, омивайки, охолоджуючої рідини Варіант купити готову з авто в повнійкомплектації не варіант, наприклад тому що там все одно не будепроводів для круїз-контролю від хюндай туксон :) Посидів вечір залистком паперу, порахував/помалював і дійшов висновку що меніпотрібно завести з салону під капот 22 дроти, але насправді завів26, 4 шт., залишив на запас, щоб у разі чого їх не тягнути. Але невиводилися в салон, всі джгути були обмотані ганчір'яною ізолентоюі закріплені до кузова, а на ті дроти, що не кріпляться, булинадіті гофри. Джгутам виходить якось так оскільки роз'єм на круїзконтроль нема, просто обтискаємо проводи вузькими клемами одягаютермоусадки і почергово насаджую клем на роз'єм. Далі цей джгутпритягнув стяжкою до корпусу блоку круїзу, щоб не вискочив формуюджгут круїз-контролю, туди ж входить провід датчика охолоджуючоїрідини, гальм і провід на дзвін сигналізації, щоб завести косу всалон просвердлив отвір. Натягую фтулку

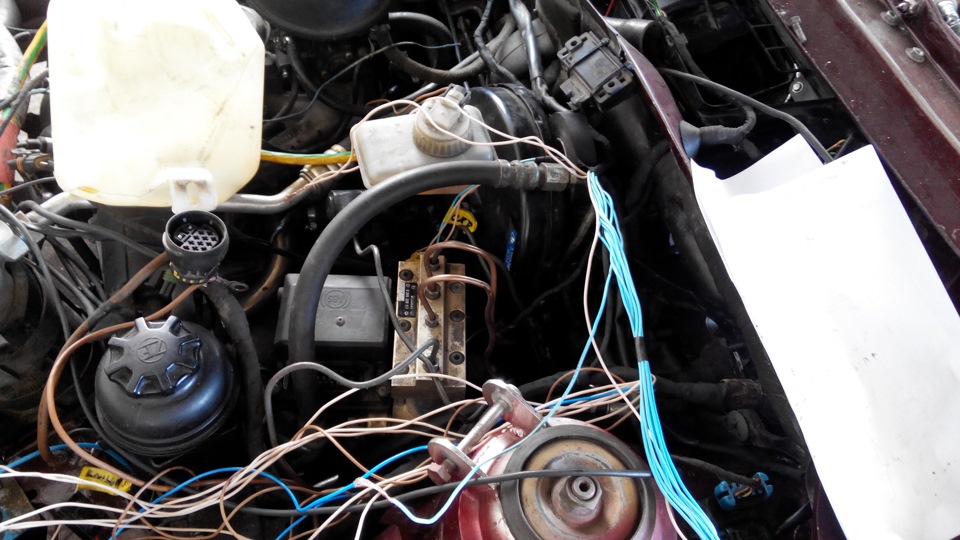

ось так дроти потрапили в салон
заодно поставив ще одну втулку для проводів харчування музики
мінуси обтискаються і кріпляться на корпус
виходить якось так

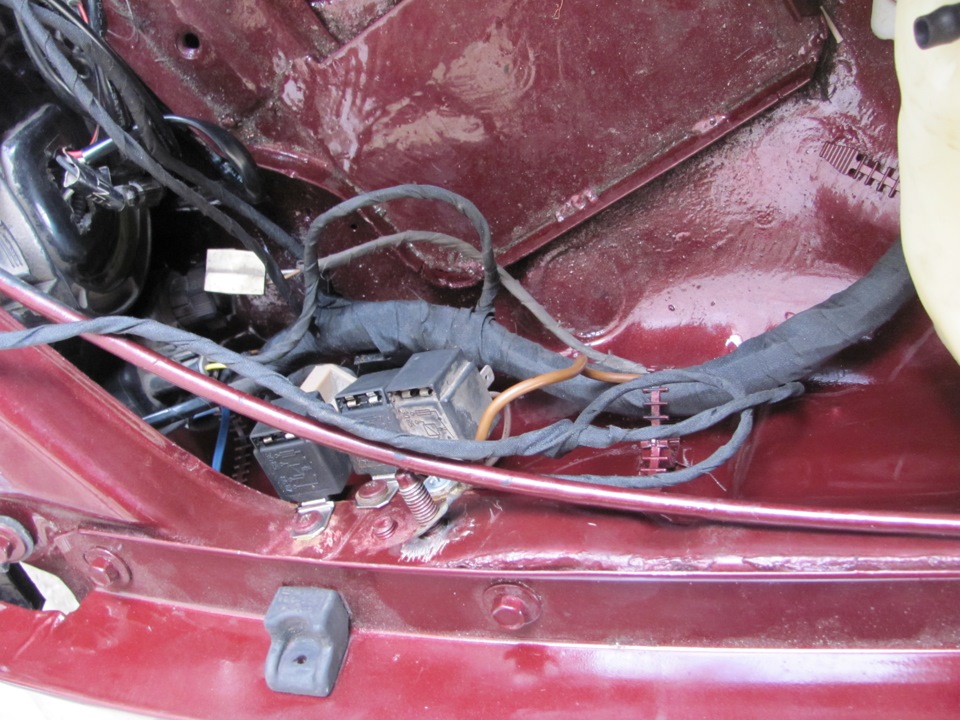

переходимо до найменшого джгута, пересохлі дроти міняю на нові, обмотую ганчір'яною ізолентою і одягаю гофри силовий провідхарчування теж в ізоленту та в гофру майже готовий варіант.
Коментарі14
монтаж виконав, потрібно тільки плату для кнопок управління спаяти, вже й деталі купив - чекаю холодів, дороблятиму підсвічування приладки, реєстратор і круїз ...
ну що круїз доробив?
Продаються в магазині де всілякі радіоелектронні компоненти. Ціна щось близько 5грн штука, є різних діаметрів
Зможеш з ями зробити фото лапи кріплення кондера? У роздумах собі поставити.
А де такі втулочки для проводки купував?
Робота глобальна, але одноколірна проводка дуже складна в ремонті та обслуговуванні (особливо відсутність роз'ємів).
в цьому я згоден. Роз'єми є тільки на кінцях проводів, кольорів всього два - синій і коричневий. При ремонті/обслуговуванні проблема буде якщо потрібно врізатися в який-небудь дріт. наприклад Датчик рівня охолоджуючої рідини - блок діагностики, конта...
Хороша робота! А можна про круїз контроль детальніше? Що, як і куди? Я б і собі поставив )
Круїз контроль від Хюндай Туксон, як виглядає, працює і схема підключення є у мене в БП - https://megadriver.org/p41011-ideia-vstanovlennia-kruyiz-kontroliu
теж цікаво
Молодця! додай ще датчик омивайки - хороша річ!
проводка під нього вже прокладена, датчик мені пообіцяли поміняти на 1л соку ) Ось тільки думаю ще схемку спаяти для нього (бачив десь на драйві) суть якої щоб лампочка або горіла, або ні, а не судомно моргала
Гарна, якісна робота.
дякую, на цю роботу витратив 4 дні. спина не розгинається, весь час доводилося стояти зігнутим (
