Сенс у тому що цією кнопкою обладнані в основному американськімоделі Фініков, Лехусов і т.Д. Далі цитата:
"US bound HomeLink vehicles will pick up frequencies between286MHz-322MHz and then from 335MHz-433MHz. Що означає, що їх пультипрацюють на частоті 335MHz-433MHz, а наші працюють на частоті трохивище. 433, а саме 433.92MHz.
Таким чином стає зрозуміло що ідею подружити дзеркало та ворота ізсерії фантастики.
Але!
Для наших людей нездійсненних завдань не буває.Я вирішив спробуватизробити приймач для частоти 315MHz.Потом вирішив не морочитися акупити його на eBay або Aliexpress (вони є і там і там).Виявилосявсе гранично просто. Підключення, можна витратити 5$ і своїминавіть не самими прямими ручками зібрати всю цю справу.
Я покажу на своєму прикладі, хоча варіантів підключення набагатобільше. 22 і викрутка.
Власне перший досвід, може трохи незграбно))

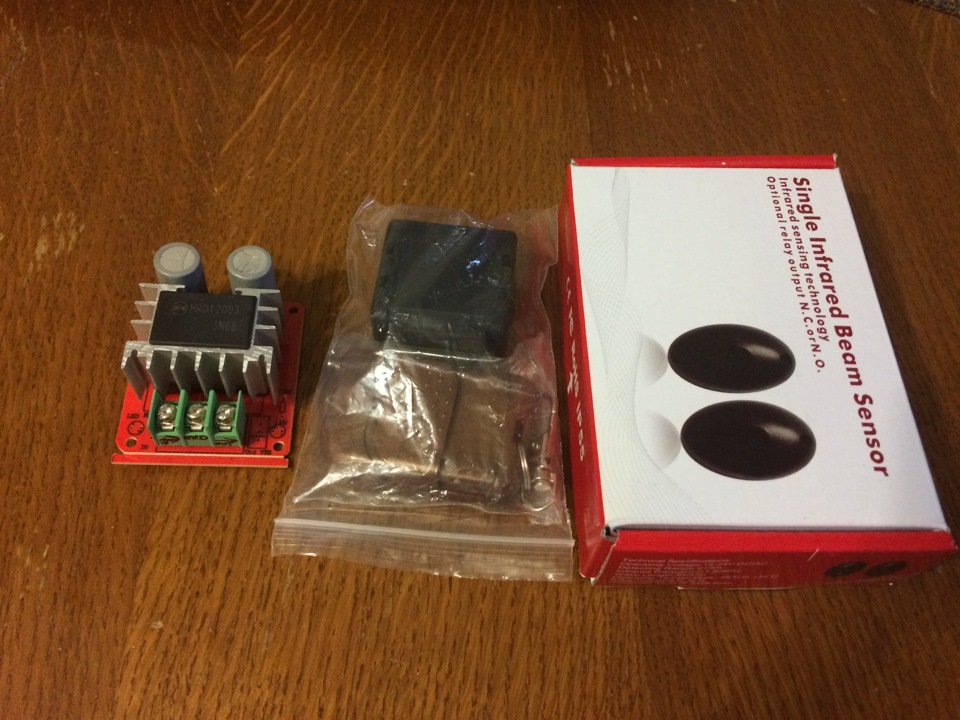

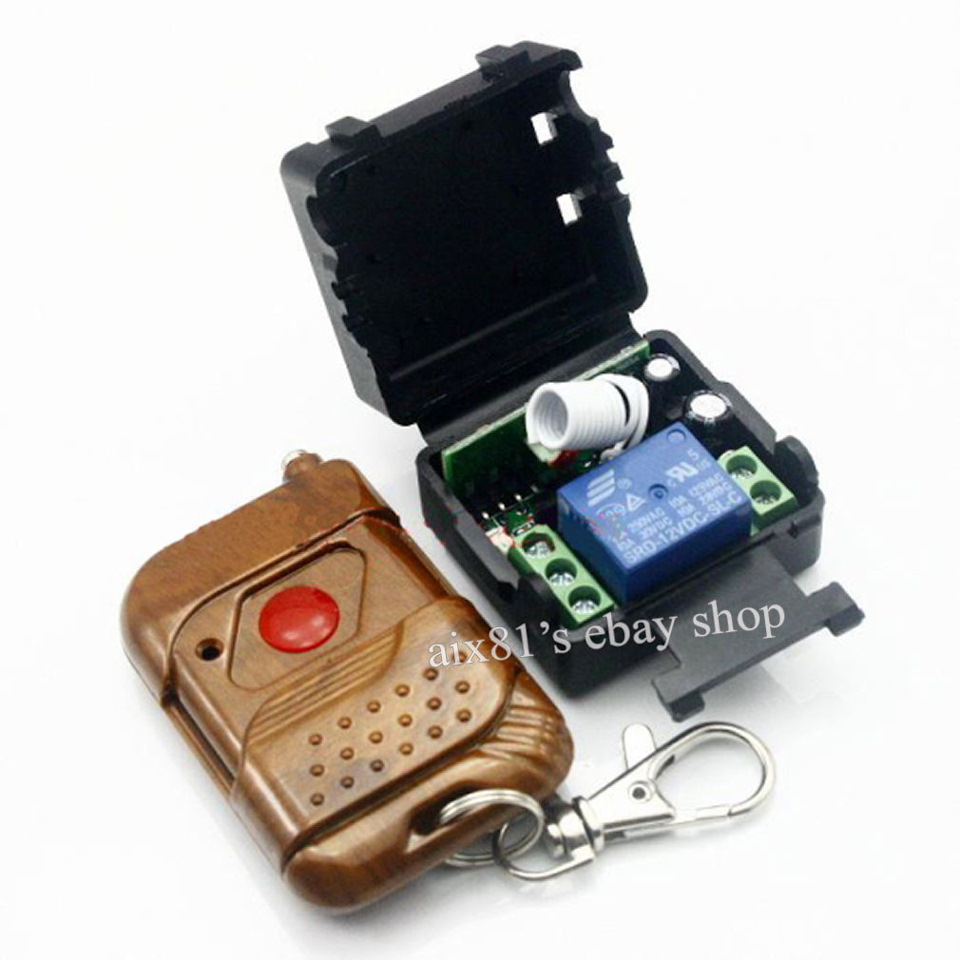

1. Ресівер — DC 12V 10A 1CH Wireless RF Remote Control SwitchSelf-locking Mutual Lock 315MHZ
2. Знижувальний трансформатор — HRD DC-DC Converter DC 48V 36V 24V50V Step Down To 12V 3A Switch Power Module
Причепом ще купив датчики але не про це)
До того як я розібрав двигун воріт, я надумав підключити череззовнішній роз'єм (так і зробив, хоча можна було випаяти схемку зприймачем, або навіть підключити ще один - там є роз'єм длядодатково приймача.)

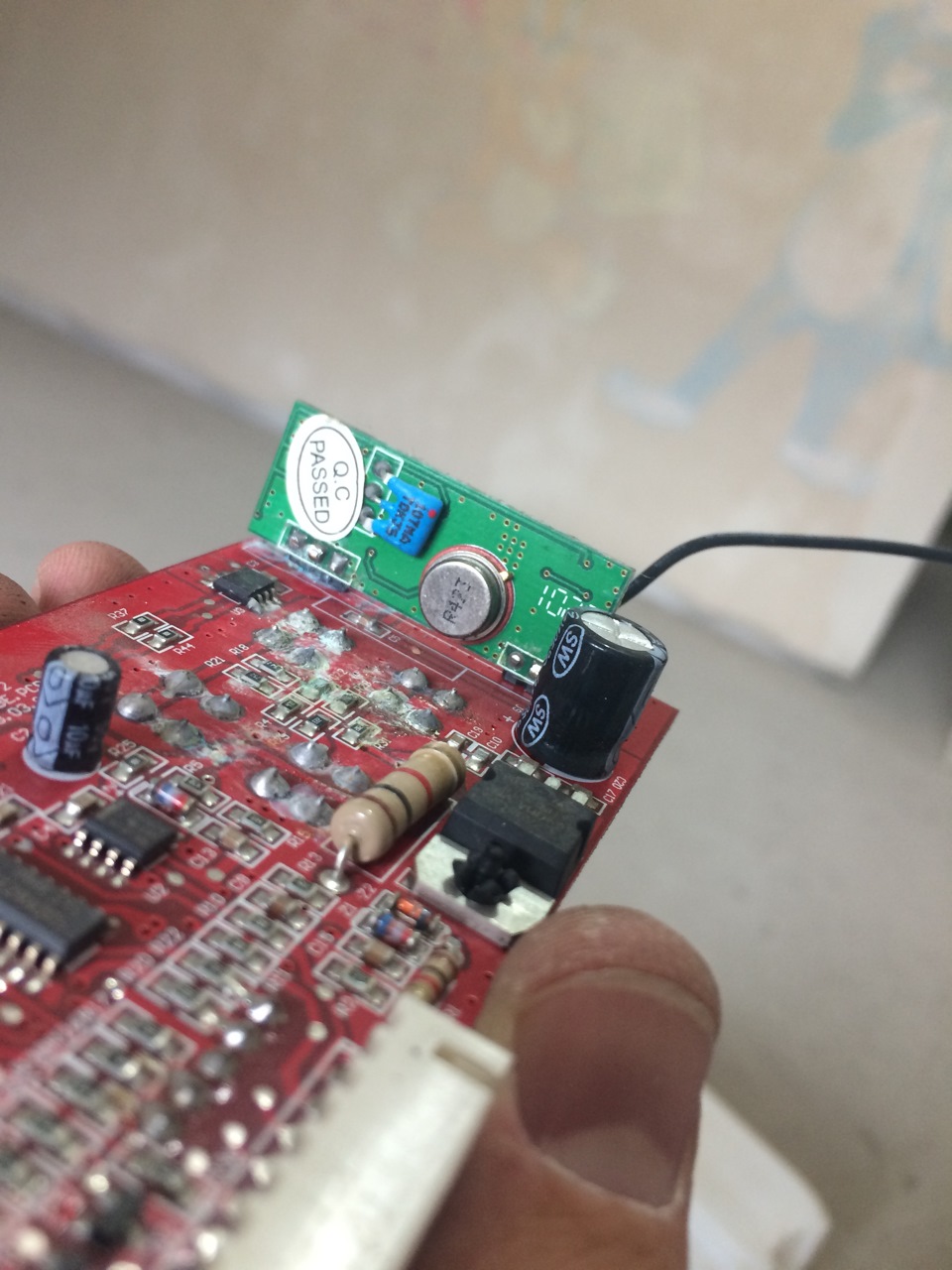

Ось ця зелена хустка, що стирчить, і є плата приймача, її можнапросто замінити на нову якщо заморочиться.
Я не став, тим більше, що інший приймач купив.
Ну і ще один мінус такого — це те, що Ваші рідні брелокиперестануть працювати. А так у Вас додадуться нові брелоки тачастоти. )

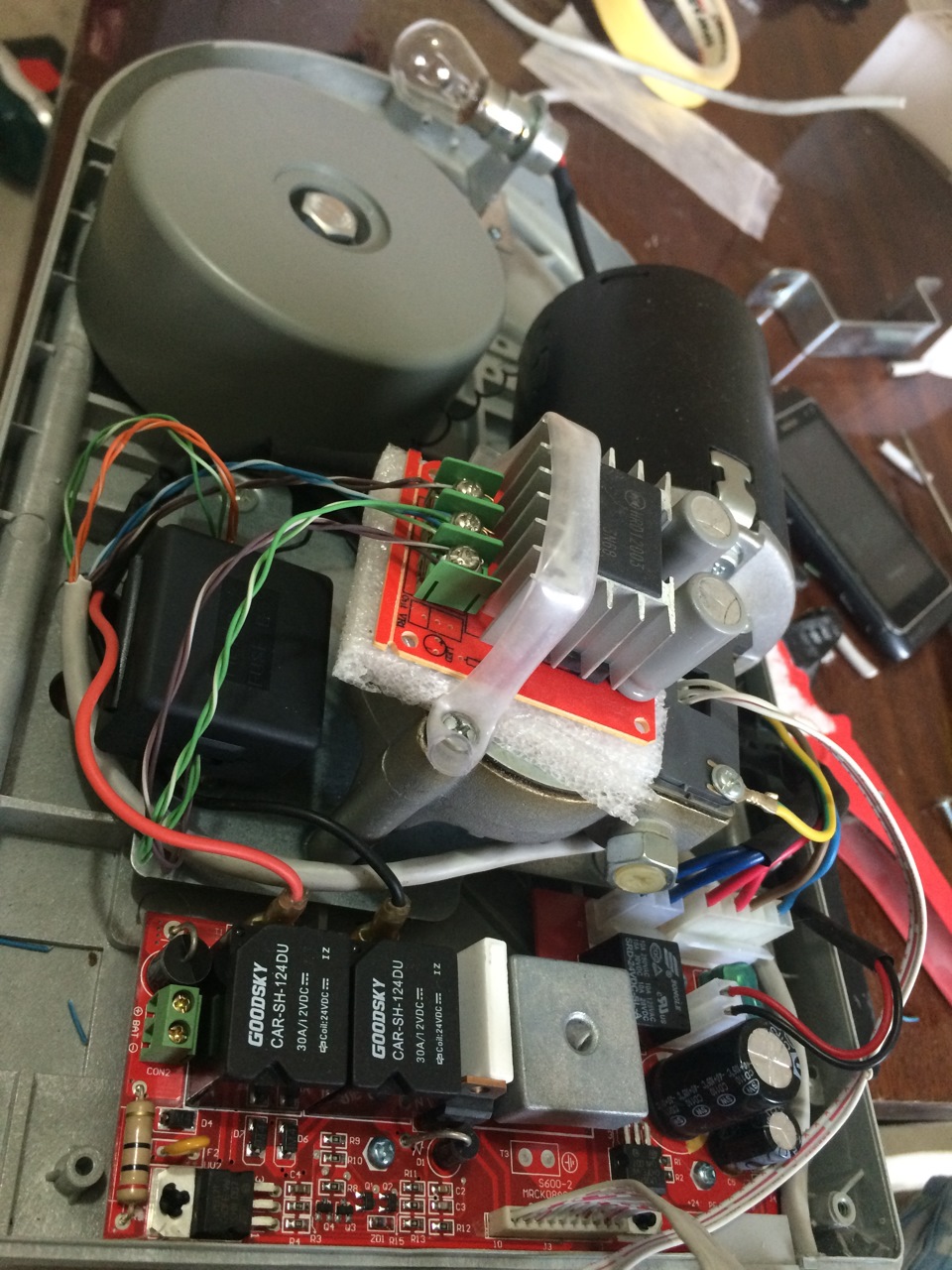

Далі підключаємо за схемою (у мене ще й трансформатор доданийпонижуючий з 24В до 12В, тому що я запитував від зовнішньогоживлення, а там 24В) Трохи не забув. У стандартному положеннікнопка тільки відкриватиме ворота, тому на новому приймачі потрібнопереключити джампер на 2\3 в середнє положення Tongle. Тоді Воротабудуть працювати за принципом Відкрити-Стоп-Закрити.
---

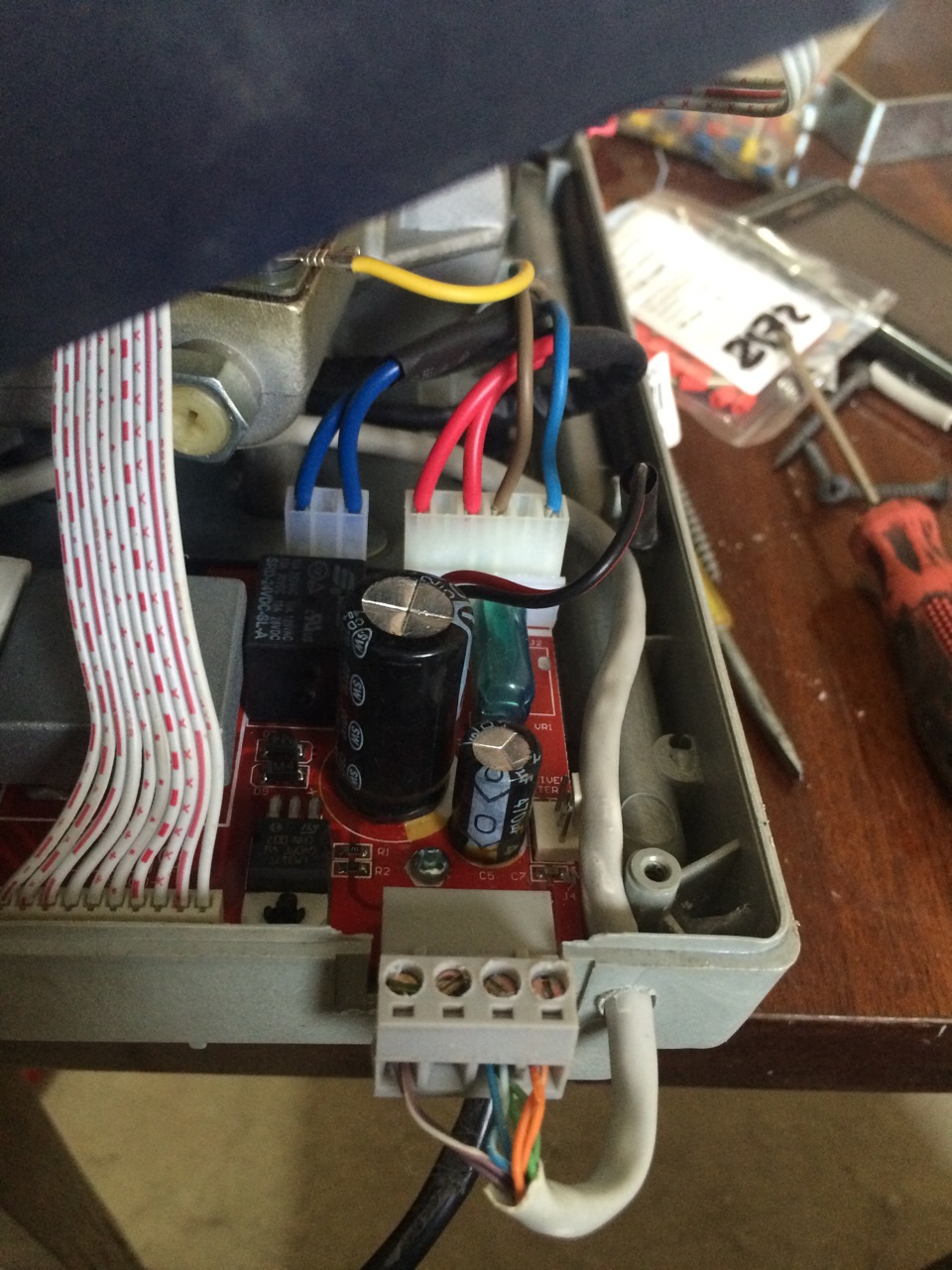

Маленький роз'єм з трьома контактами біля проводу це роз'єм длядодаткового приймача. Тобто. Можна його просто підключити в цейроз'єм і все буде працювати, може потім замучу (не було роз'єму) Увас на будь-яких воротах і шлагбаумах є вихід під управлінняпровідною кнопкою а також датчики розриву) саме через неї яреалізував роботу цього приймача. Логічніше запитати від рідногоабо через додатковий контакт.
Але в результаті - все працює ))))) І тепер моє дзеркало мене радуєкнопками, що працюють за призначенням.
До речі, за допомогою даної Приблуди можна включати світло та іншіпристрої, тому в планах ще кнопку підключити до освітленнязаїзду)))))
--------------------- ----------------
В результаті маємо:
1. Працюючі рідні пульти до воріт
2. Новий пульт який у комплекті з приймачем (є можливістьпрописувати нові пульти)
3. Працюючу кнопку на дзеркалі, яка відкриває та закриває Вашіворота)
4. Приємний бонус (якщо ви купите приймач на кілька каналів, томожете прикрутити до інших каналів корисні функції типу включеннясвітла, поливу тощо)
----------
Відео додам пізніше, відразу не було часу зняти )
Ну і трохи схем для підключення ресивера.
Ось так виглядає понижувальний трансформатор
"за допомогою даної приблуди можна включати світло та іншіпристрої, тому в планах ще кнопку підключити до освітленнязаїзду)))))
------------------ -------------------
В результаті маємо:
1. Працюючі рідні пульти до воріт
2. Новий пульт який у комплекті з приймачем (є можливістьпрописувати нові пульти)
3. Працюючу кнопку на дзеркалі, яка відкриває та закриває Вашіворота)
4. Приємний бонус (якщо ви купите приймач на кілька каналів, томожете прикрутити до інших каналів корисні функції типу включеннясвітла, поливу тощо)
----------
Відео додам пізніше, відразу не було часу зняти )
Ну і трохи схем для підключення ресивера.
Ось так виглядає понижувальний трансформатор
"за допомогою даної приблуди можна включати світло та іншіпристрої, тому в планах ще кнопку підключити до освітленнязаїзду)))))
------------------ -------------------
В результаті маємо:
1. Працюючі рідні пульти до воріт
2. Новий пульт який у комплекті з приймачем (є можливістьпрописувати нові пульти)
3. Працюючу кнопку на дзеркалі, яка відкриває та закриває Вашіворота)
4. Приємний бонус (якщо ви купите приймач на кілька каналів, томожете прикрутити до інших каналів корисні функції типу включеннясвітла, поливу тощо)
----------
Відео додам пізніше, відразу не було часу зняти )
Ну і трохи схем для підключення ресивера.
Ось так виглядає понижувальний трансформатор
Коментарі20
подружив цим способом nice road 400 і ford escape. але є нюанс. треба натискати поучається кнопку на козирку 2 рази для закр і відкр, так як замикає реле і тримає напружені і ворота скачуть туди-сюди на півдороги. повинен бути імпульс. а реле цього н...
Це від реле залежить. Можна пошукати на просторах Алі потрібне реле. Або реле від Аякс та інших контор
розібрався. треба просто джампер зняти з плати і тоді працює при натисканні на кнопку і не працює при відпусканні.
Супер. Головне стоїч працює. Так. У деяких реле є налаштування джампером, у деяких немає.
Вітаю, у мене Тойота Венза 2011 року і на ній є вже вбудована кнопка для відкривання воріт з малюнком будиночка. Як зрозуміти можна мені цю кнопку прописати на свій приймач від воріт?
Прописали?
А у мене на воротах Faac пульт працює на частоті 868,0 мгц. Чи реально його спарити з американською версією BMW X5 F15 2018 року?
Звичайно. Але все через ретранслятор. Машини зазвичай працюють тільки в 315
а ось ця приблуда з алі дружить із системою HomeLink, так виходить?
Так. Вона працює з нею на одній частоті
От якщо цікаво описав у своєму бортжурналі як адаптував кнопки дзеркала https://megadriver.org/p46561-dzerkalo-z-funkcijeiu-homelink-xoumlink-vidkrittia-vorit-nissan-infiniti-adaptaciia-do-nasix-castot
Все ніби вийшло, виявилося простіше ніж я думав, кнопку на дзеркалі прив'язав, підключення знайшов за інструкцією для автоматики, там дійсно підключається до зеленої колодки, реле запитав так без будь-яких понижуючих. на 315 Мгц простіше на 220В, але...
автоматика виглядає так, контакти, які знайшов обвів - це вони?
У вас на зеленій колодці всі потрібні контакти
А що до цих контактів підключати вихід з радіореле? Можете детально підказати
Млинець, так ми ще й земляки, тільки побачив, я теж з Харкова сьогодні на героїв їздив купувати радіореле зараз пробую прив'язати його до дзеркала поки без автоматики, просто на лампочку, але поки не вийшло nissan америка
Привіт, допоможіть, підкажіть радіореле купив, як би знайшов як ви описуєте трипіновий контакт для додаткового реле, але не можу зрозуміти що до цих трьох контактів підключати? реле взяв 220 автоматика запитана від 220v на платі біля цих трьох контак...
Привіт, підкажи будь ласка у мене в авто (складання Канада) дистанційне керування воротами на дзеркалі. Воріт у мене 4 штуки, 2 в'їзні та 2 гаражних, користуюся періодично всіма. Приводи скрізь стоять Nice, там частота 433,92 МГц. машині на дзеркалі ...
Взагалі за ідеєю треба кожен окремо навчати. Тому може і заробити на різних кнопках
Так, але навчити кнопку на дзеркалі можна тільки пультом, а не приймачем, а тим всього 2 кнопки.Х.З.
