Проект Теплозад - ч.1

Зайнявся черговим пунктом у списку удосконалень машини — обігрівомсидінь.
Чомусь українські дилери вважали, що тут морозів не буває, і навітьу топовій комплектації українського Гедзя штатних попогрійокнемає.На відміну від топової російської чи німецької базової, наприклад. Система - однорежимна, що не дуже гнучко. Існуючібагаторежимні системи не підходять кнопками і регуляторами, якініде приліпити. Тому — компроміс.

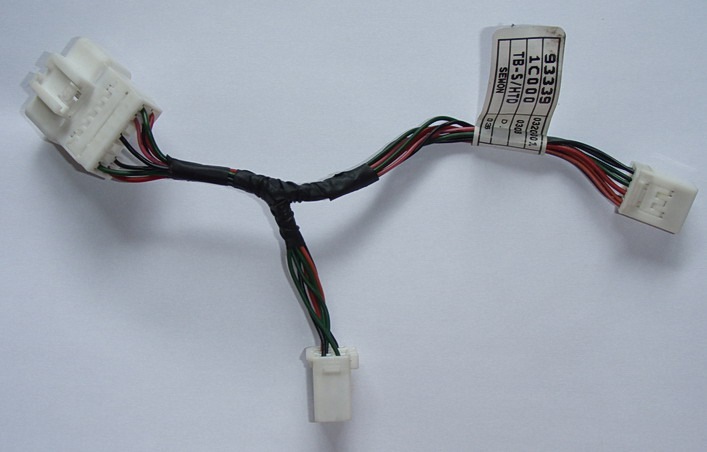

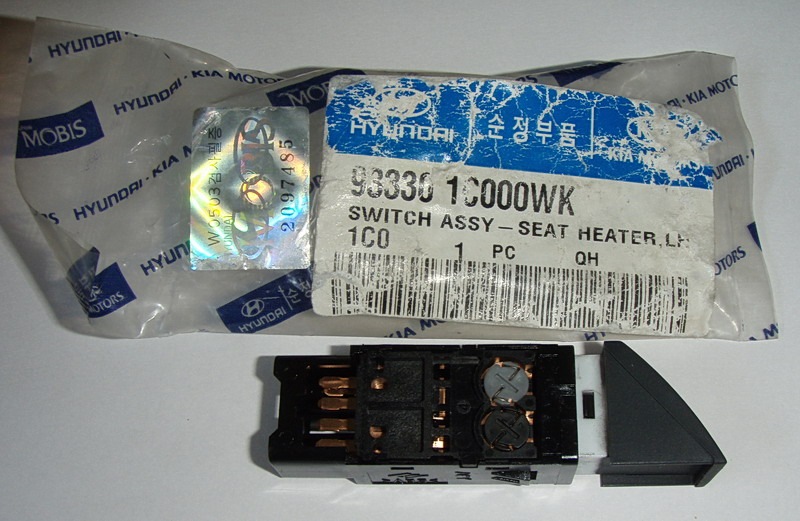

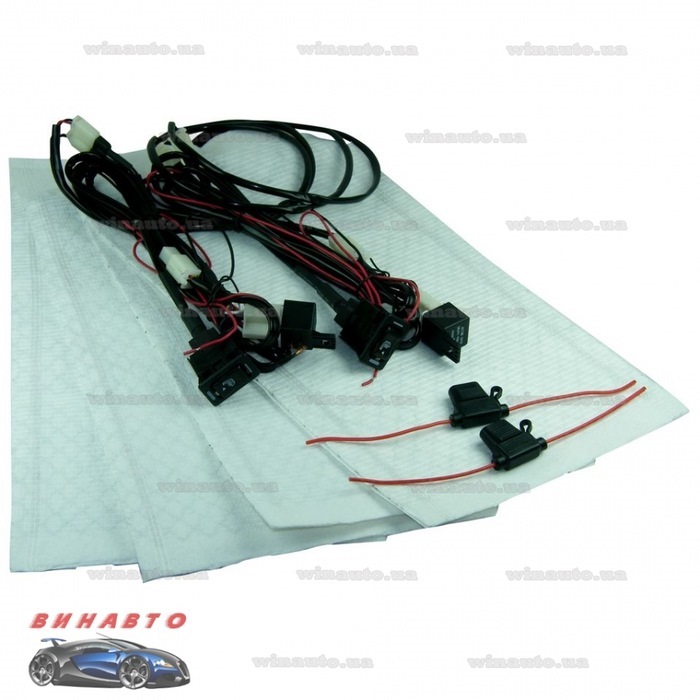

Рідні кнопки, але два режими. Карбонові Комплект Brees S9 Китай, брендований під наш ринок, на вигляд начебто нормальної якості.-1C050WK.Брав на FourGreen.com, обійшлися по 156 грн враховуючидоставку, розмазану на всі запчастини на замовлення, яких булочимало. Кнопки ідентичні за конструкцією і відрізняються тількиковпачками і написами. . Кнопки можна приколгоспити на клемах, алерідні роз'єми все ж таки краще. Ось його я пролуг замовити наFourGreen.com, і потім шукав півроку по форумах. Моторошно рідкіснаштука виявилася. Дякую товаришеві Damian_SH з російськогоГетц-клубу, врятував, продав. І ще двом людям, які допомогли зпокупкою та доставкою. — Схема управління. Ось тут і розпочинаєтьсятворчість. :) Довго думав і придумав. У пошуках реле, що походять, наткнувся на комбіноване реле кондиціонера від Черрі Амулет, якеабсолютно ідеально лягло в схему.

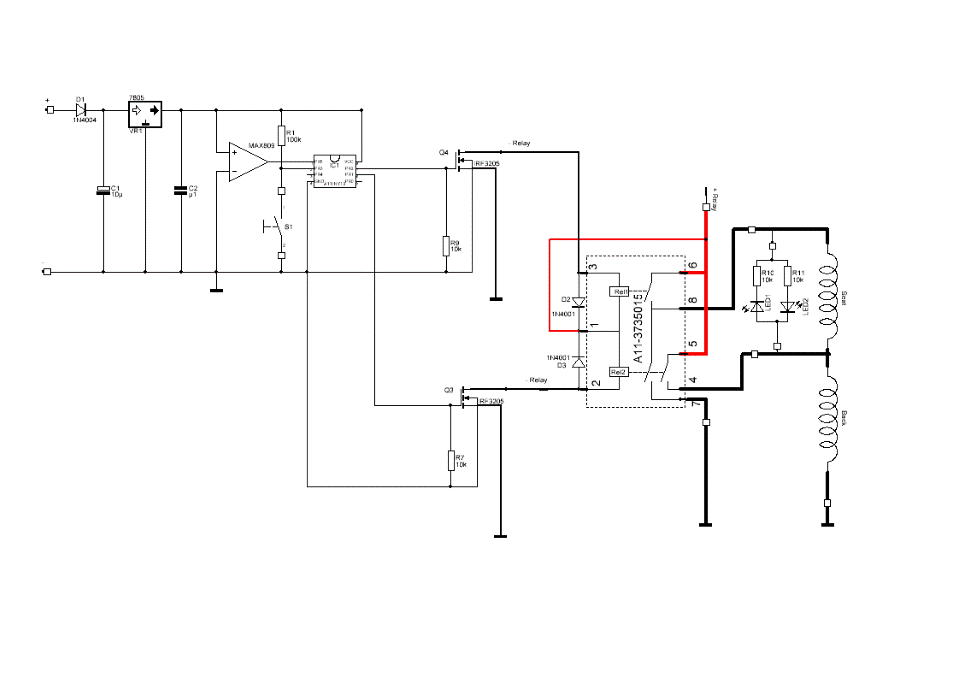

Логіка управління обігрівом шляхом послідовних натискань накнопку: "вимкнено-слабко-сильно-вимкнено". На логічних мікросхемахзнадобиться для реалізації кілька корпусів, тому вирішиввикористати мікроконтролер. Наприклад, ATtiny13. На ньому будепросто реалізувати навіть ускладнений алгоритм управління "слабко-сильно-вимкнено", який мені здається більш зручним ілогічним. В результаті вийшла така схема (для одного крісла, длядругого — аналогічно):Коли відкривається верхній транзистор, релевключає підігрівачі послідовно — слабке нагрівання.
Коли відкривається нижній транзистор, реле включає підігрівачіпаралельно - сильне нагрівання.
Одночасно відкритий може бути лише один транзистор із двох — абоверхній чи нижній. Від режиму плюс і мінус міняються місцями і якщойому в паралель почепити два паралельно-зустрічно включенісвітлодіоди, то отримаємо двоколірну індикацію режиму. Наприклад, жовтим при слабкому і червоному при сильному нагріванні. Схемупоганяв на емуляторі — працює. Для схеми потрібні кнопки безфіксації, а штатні із фіксацією. Але це легко можна виправити:

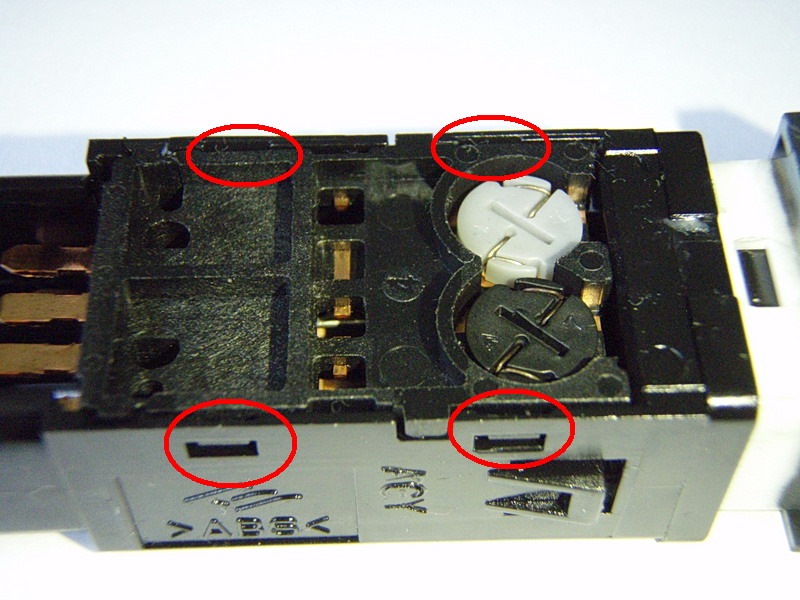

— Акуратно тонкою викруткою підтягуємо засувки
Засувки

— Бачимо посередині кнопки пружинку, яка фіксуєнатискання

Пружинка

— Виймаємо її і збираємо кнопку назад

Кнопка без фіксації натискання

За схемою розвів хустку (як виявилося, місця в центральномутунелі не так і багато і з габаритами довелося стискатися помаксимуму, щоб втиснутися) і зробив досвідчений екземпляр длянастільних експериментів.

Дослідний зразок

Перші випробування показали, що все працює в залозі як і задумано.Ще потрібно написати програму для контролера і прошити її вмікросхему, але програматор у мене з'явиться через тиждень, нераніше./p>
