Проект Теплозад - ч.2

Поки немає програматора, вирішив зайнятися кнопковою частиною.

Для початку переробляємо штатний кабель. На кожному роз'ємікнопок є петля з 2 на 5 контакт — одна нога лампочки індикатора йдепрямо на нагрівальний елемент.Нам потрібно все окремо, томувідкушуємо петлі біля 5-го контакту. Обріжу після примірки), ізолюємо паяння термоусадкою.Божежною ніяких скруток, забудьте їхяк страшний сон і бийте себе по руках при найменшій спокусі :)Тільки паяти.І тільки термоусадка, а не ізолента - вона жорстка іобере пайку від зламу при вібраціях.

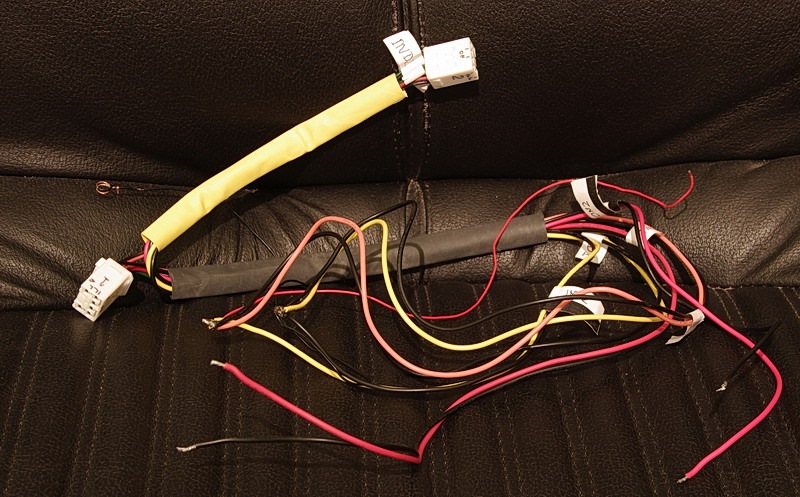

Кабель для кнопок

Кабель спорудили, можна зайнятися лампочками.
Технологія відкатана. 3х6.5 мм) складається з удвічі більшоїкількості компонентів, довелося морочитися з двосторонньою платою —з одного боку два світлодіоди, з іншого — два резистори. Технологія– старий добрий ЛУТ, тільки з ламінатором замість праски. Незмінночудовий результат. :)

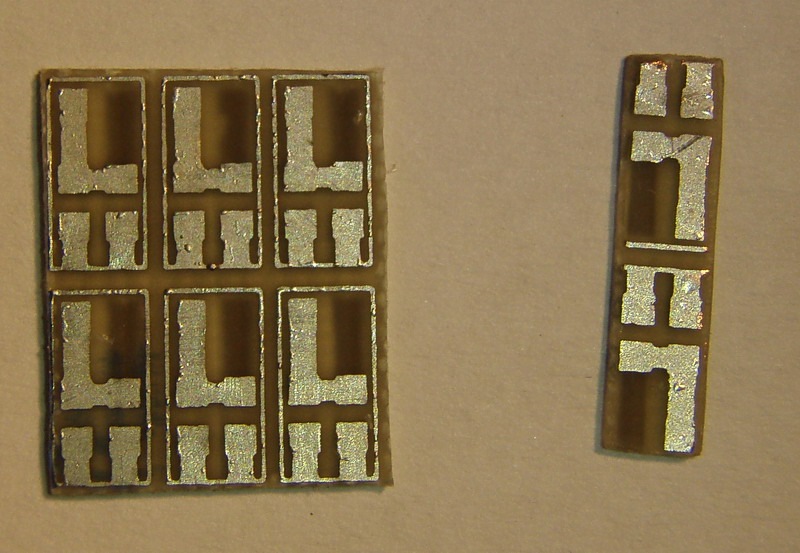

Плати двоколірних лампочок - праворуч відрізана заготовка на 2шт

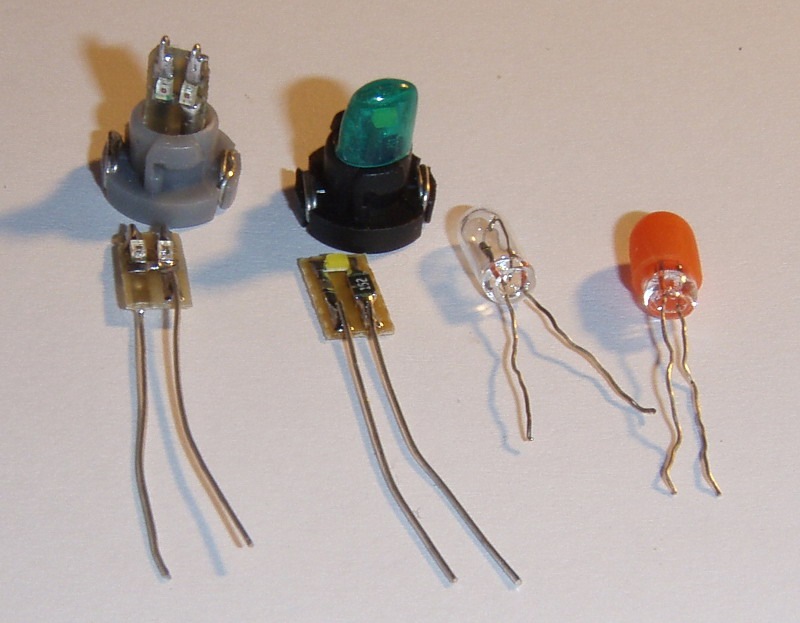

Плати готові, можна різати і паяти. Оліт 0.5 мм завтовшки, ножиці у "вікториноксі" ріжуть на раз, дрібниця відкушується кусачками інадфілем доводиться до кондиції. Вище - готові світлодіоднілампочки і те, що ними замінюватимемо.

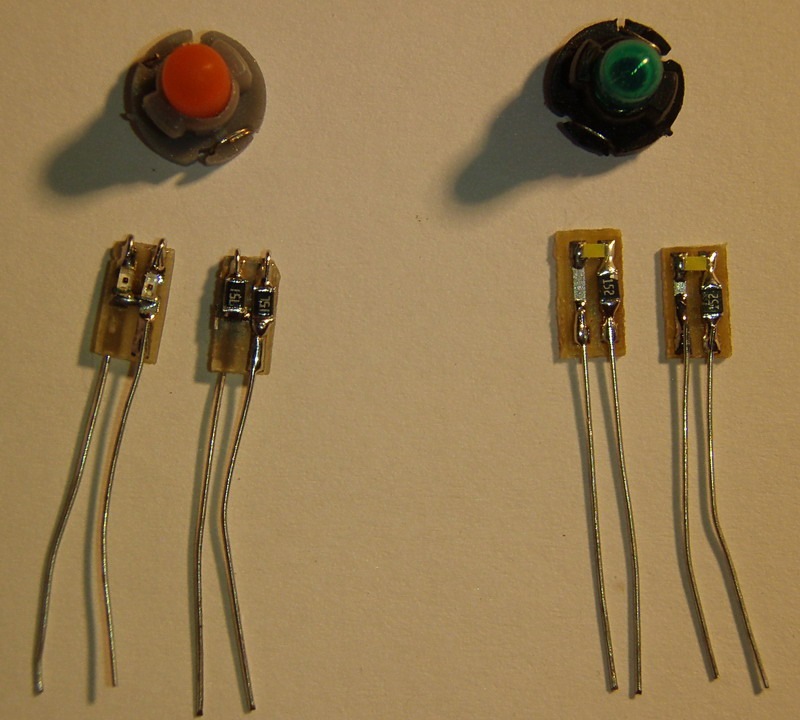

Половина зібрана

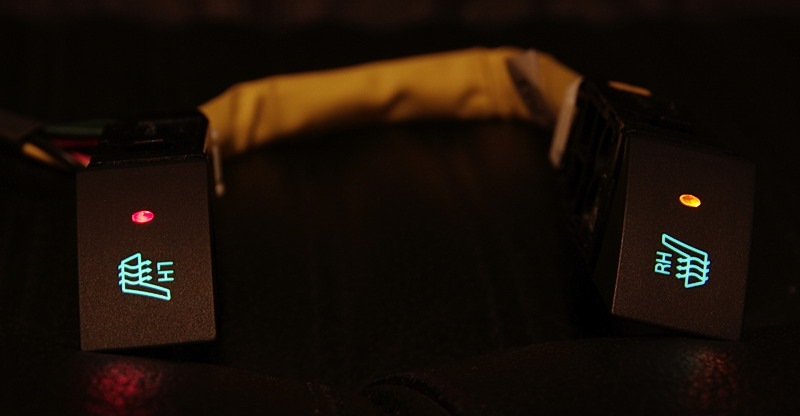

У мене все підсвічування зеленувате, тому зелений ковпачокпідсвічування я залишаю (світлодіод білий) і приклеюю суперклеєм, щоб не зіскочив. Виходить, як на інших кнопках, колір морськоїхвилі. Ось тут видно, як працює індикація сильного (ліворуч) іслабкого (праворуч) нагріву.
