В останній тиждень помітив, що обігрів заднього скла не працює. Вінеті знайшов, що потрібно причину шукати по порядку від кнопки досамого скла.

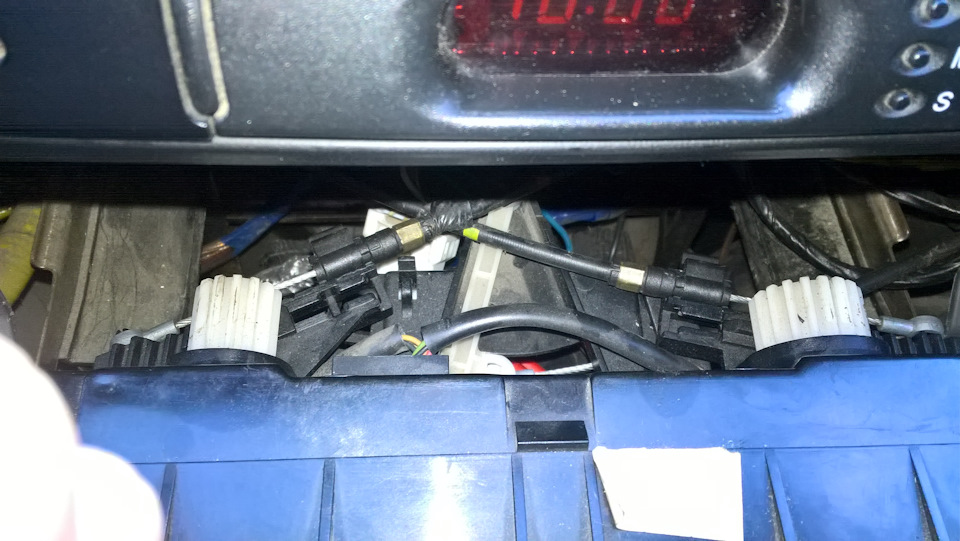

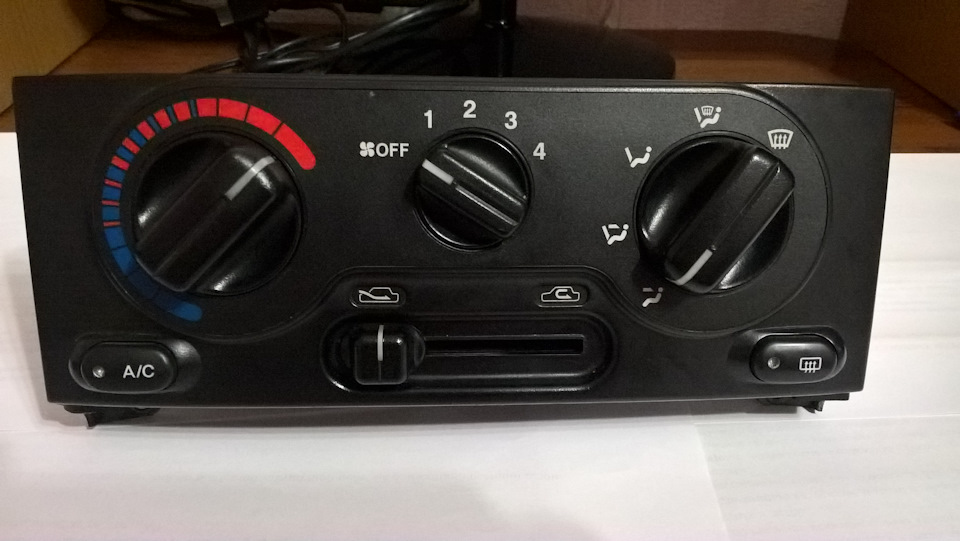

Щоб дістатися до кнопки потрібно зняти блок керування піччю, складного нічого немає, але потрібно бути акуратним при від'єднаннітросиків. Відкручуємо із заднього боку чотири болти і знімаємозадню кришку.Дістав кнопку — плата яка всередині ціла іпропаяна.Зібрав і поставив на місце.

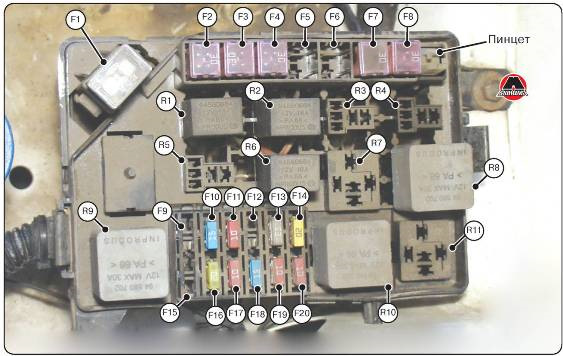

Далі в блоці запобіжників, які в моторному відсіку перевіряємо релеR10 (перевіряв способом заміни на реле склопідйомників — R7) ізапобіжник F7
Блок запобіжників

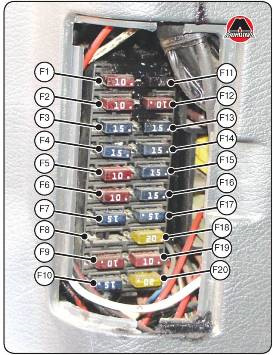

А також запобіжник у ногах у водія
Запобіжник F19<
У результаті запобіжники та реле цілі.

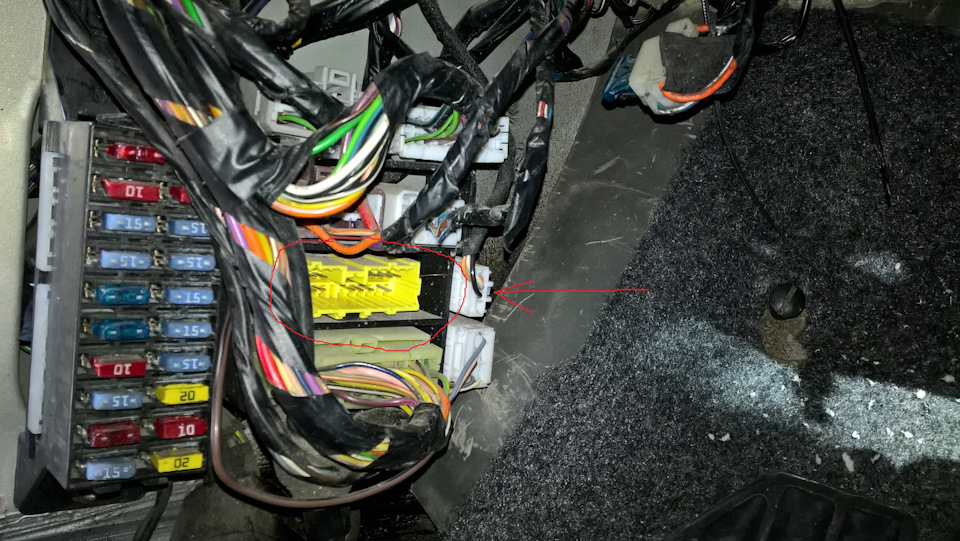

Далі перевірив живлення на задньому склі індикатором для перевіркипроводки — струм не надходить. Плюс. Після виконаної роботизрозумів що це не в моїх силах та запланував подорож до електрика.Але раптом ще на кінець вирішив переглянути роз'єми білязапобіжників у салоні і побачив пучок проводів, що прогоріли — вониміж собою всі були склеєні і оплавлені. Зробив заміну проводків, заізолював і вставив фішку і еврика обігрів запрацював.
Жовтий роз'єм.
Буду радий якщо комусь стане в нагоді у вирішенні схожоїпроблеми.
< /p>
Коментарі20
сьогодні півдня порався із заднім склом немає струму, кнопка включена, реле працює, всі запобіжники впорядку. Завтра гляну проводку. Дякую за підказку…
привіт, теж проблема з обігрівом (кгопка працює, реле клацає а напруги на контактах біля скла немає0 що робити?). у тебе контакти поплавилися на жовтій великій фішці?
Також самі семптоми, кнопка горить при включенні а гріти не гріє. вирішив як?
все просто, у мене не було силового запобіжника в блоці під капотом
У мене настільки все просто було, що аж гидко, не був нормально закручений болт на масу, але за піст спасибі, у нагоді
вибачте всю голову зламав так і не можу зрозуміти де цей болт з масою. знизу полиці? на фото видно що біля заднього скла
З правого (пасажирського) боку за декоративною пластмасською
спасибі велике))))
Та ж проблема. Замінив на інше реле і все запрацювало. До речі, тут у коментарях схемка, так індикація на кнопці горить навіть при витягнутому реле. . Схеми вже не ті? Ланос у мене ЗАЗівський
Останнє фото твоє, чи з інтернету?
Моє
Як то цікаво виходить, на роз'єм С205 йде тільки один проводок, що бере участь у роботі обігріву заднього скла. Це проводок живлення лампи-підсвічування-роботи обігріву. У самому обігріві цей роз'єм не бере участі!
Виходить саме цей проводок з усього пучка і був винуватцем всього цього…
Щось не те. Не віриться якось. Провід міняв перед роз'ємом? На фото їх не видно. Чи ті — що за роз'ємами?
Цих дротів на фото не видно, я їх відсунув. Червоним овалом обведена фішка в яку і вставляється цей роз'єм.
Просто роз'єм із проводом живлення на заднє скло знаходиться вище! Роз'єм С203(коричневий). Дріт фіолетовий.
ХЗ, головне що запрацювало. Завтра заради інтересу ще туди загляну і все перевірю ще раз!
І ще, у тебе дзвіночок на авто стоїть?
Дзвіночок впливає на обігрів?
Дзвіночок на обігрів не впливає. Але є різниця в схемотехніки та розташування/призначення проводів у роз'ємах. На поляках одне, на корейцях та ЗАЗах інше.
