Камера заднього виду чи не всякому мануалу вір...

З самого початку вибору машини знав, що якщо камери не буде вкомплектації, то обов'язково її поставлю, і ось все зійшлося, і яприступив до встановлення. Оригінальну камеру я шукав на сайтахпродажу за місцем, Але нічого осудного не знайшлося.Значить, залишився варіант - замовлення зі США, причому замовив 2 шт (провсяк випадок), за ціною 15.77 за штуку, і з доставкою вийшлоблизько 39 $.

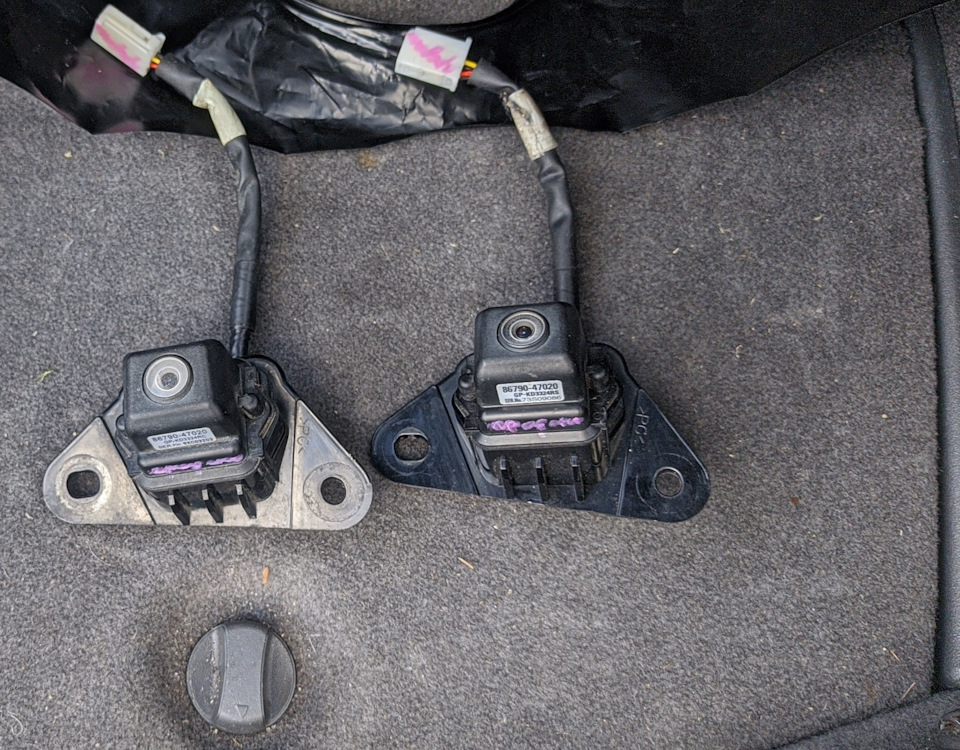

Приїхали, причому набагато швидше, ніж очікувалося)
Паралельно я почав шукати схеми та варіанти встановлення камери.Всеподальше підключення буде для комплектації рестайлінг, 7-кнопковиймонітор, JBL. Який начебто хороший, але саме в питанні камери йомуможна вірити не на 100%.> drive.google.com/file/d/1…S5aHyKUq/view? usp=sharing

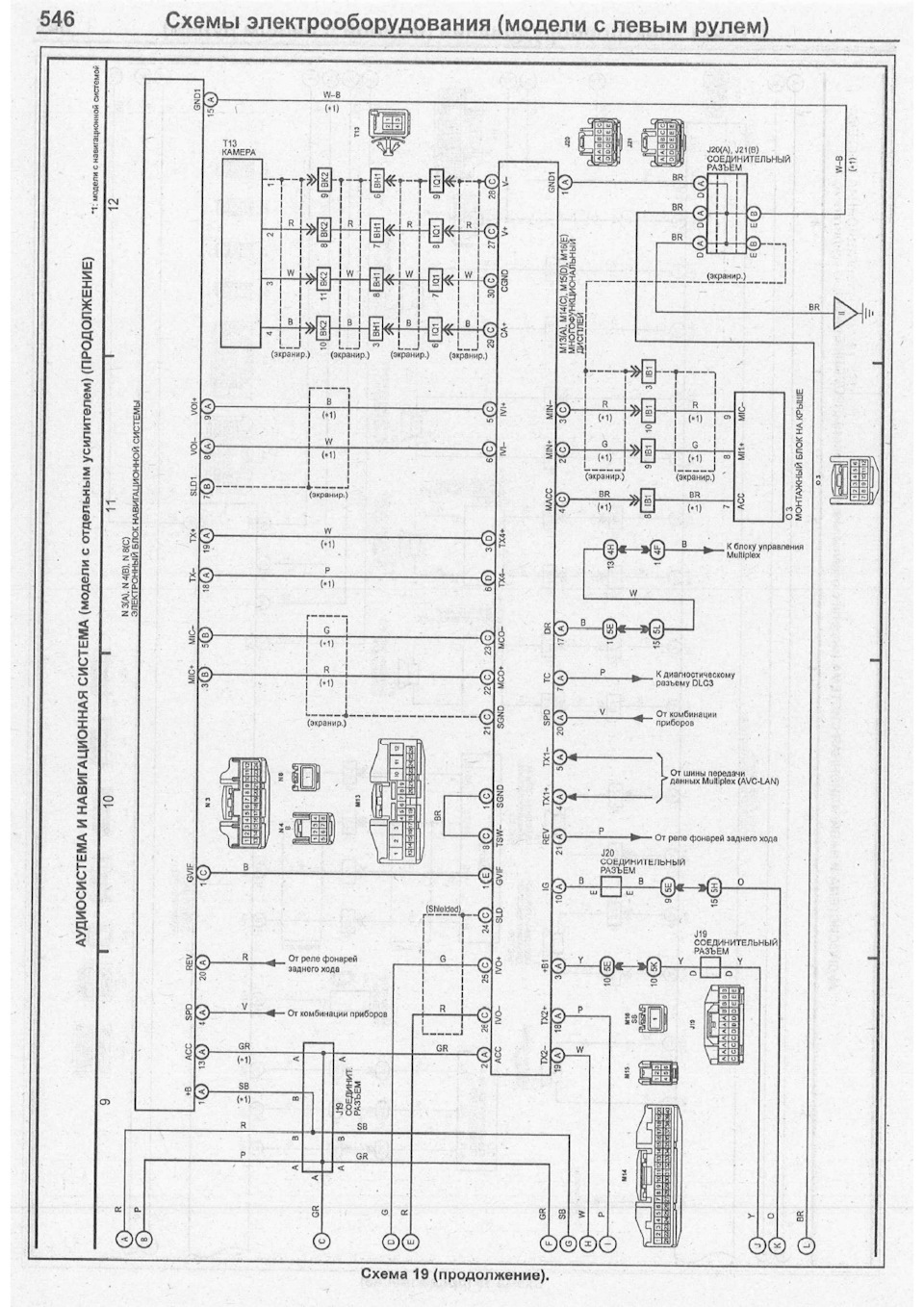

Схема підключення камери тут на 546 стор. Підключити всього 5проводів:Тут ми бачимо, що камера підключається 4 проводами вроз'єм М14. А в М13 нам потрібно додати 1 провід - сигнальний, щовключений задній хід. І от дивлюся я на ці 2 роз'єми і починаюшукати піни, які підходять для них. Для цього є також мануал:
Toyota-connectors

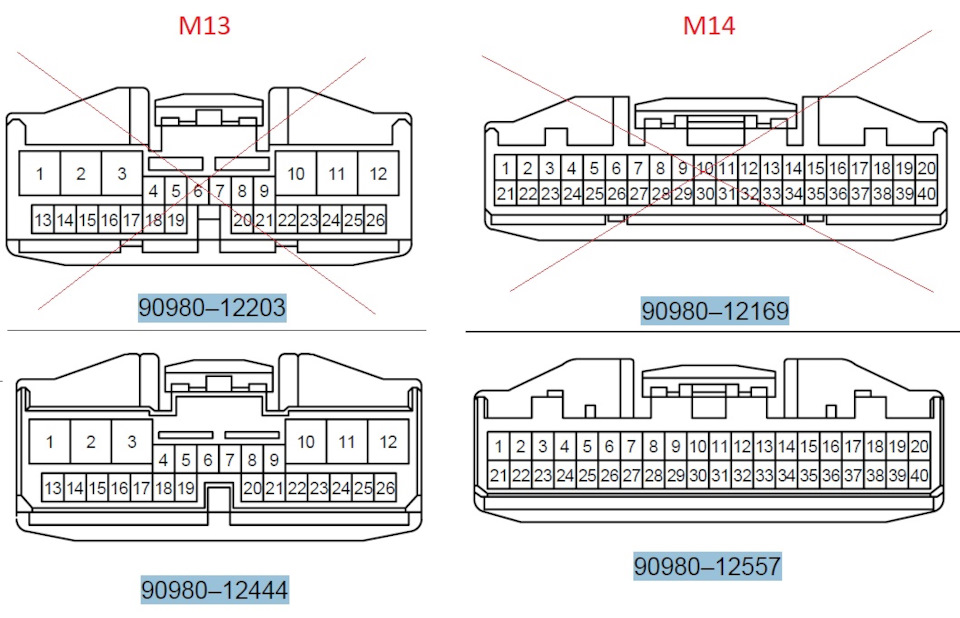

drive.google.com/file/d/1…QERCiXAz/view? usp=sharing< І зазагальним виглядом я знаходжу потрібні мені роз'єми, потім знаходжувідповідні піни і о, диво! Знаходжу у себе в засіках точно такі 5пінів. Дуже тішуся, але як пізніше виявилося (коли вперше діставсянаживо до задньої частини монітора), що це була помилка! І вмануалі схематично зображені НЕ ТІ РОЗ'ЄМИ! За мануаломМ13:90980-12203, М14:90980-12169. А РЕАЛЬНО:М13:90980–12444, М14:90980–12557

Далі, у другому підході я вже знайшов потрібні фішки на розбіркахіз правильними пінами, замовив і за схемою підключив:
< /Вихідні фотки не мої, але я їх узагальнив і підписав, щоб всебуло в одному місці. Ось такий роз'єм був придбаний для вилученняпотрібних пінів. На роз'ємі видно напис 12553, що за книгоюконекторів говорить про те, що це те, що нам потрібно. Спочаткурозберемося з М13 - потрібно подати на нього сигнал із задньогоходу. За схемою в тому ж мануалі, на стор.524 вказаний роз'єм J36, з якого можна взяти цей сигнал:J36 обведений червоним. Ззаду єчервоний провід, який і потрібний. На фото в руці кабель, який йдевже на камеру
Беремо з обраного дроту потрібний сигнал:Інший кінець у М13, як намалюнку вище.
Кабель для камери був знайдений з маркуванням "Computer interfacecable 300v 80°c", він 10 житловий, і одна жила якраз виконуєфункцію екрана (якщо подивитися схему, то видно, що один кабельповинен бути екраном). Computer interface cable 300v 80°c. Запідсумками відмінно підійшов.

Знайдений піни я спаяв з проводами кабелю, попарно:

Використовував попарно, і навіть 2 проводки залишилося

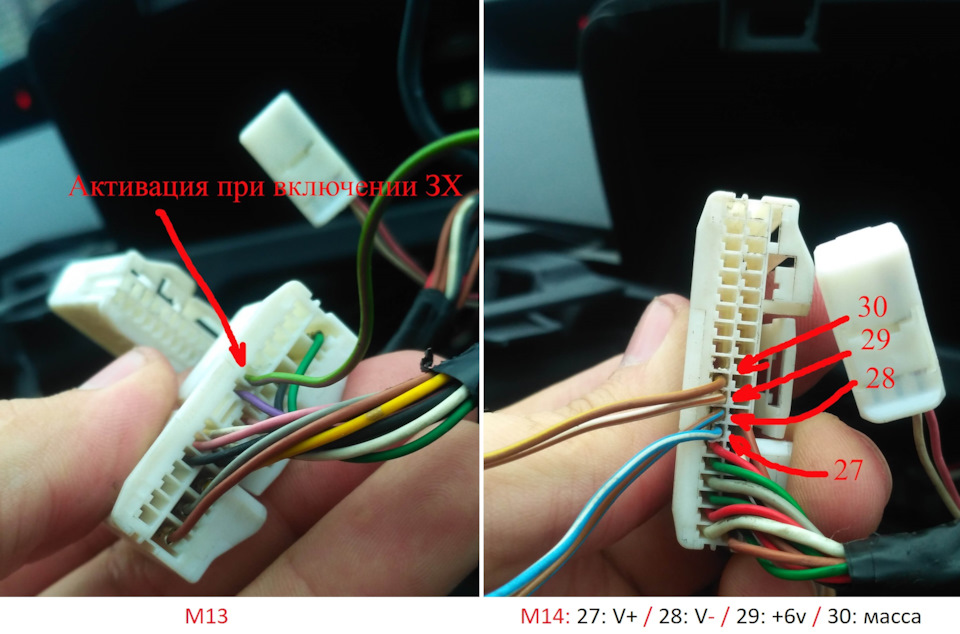

Вже підключено до M14< br> Загальний вигляд M13 M14 з готовимпідключенням
А це M13 і M14, можна візуально шукати такі ж роз'єми для додаванняпінів

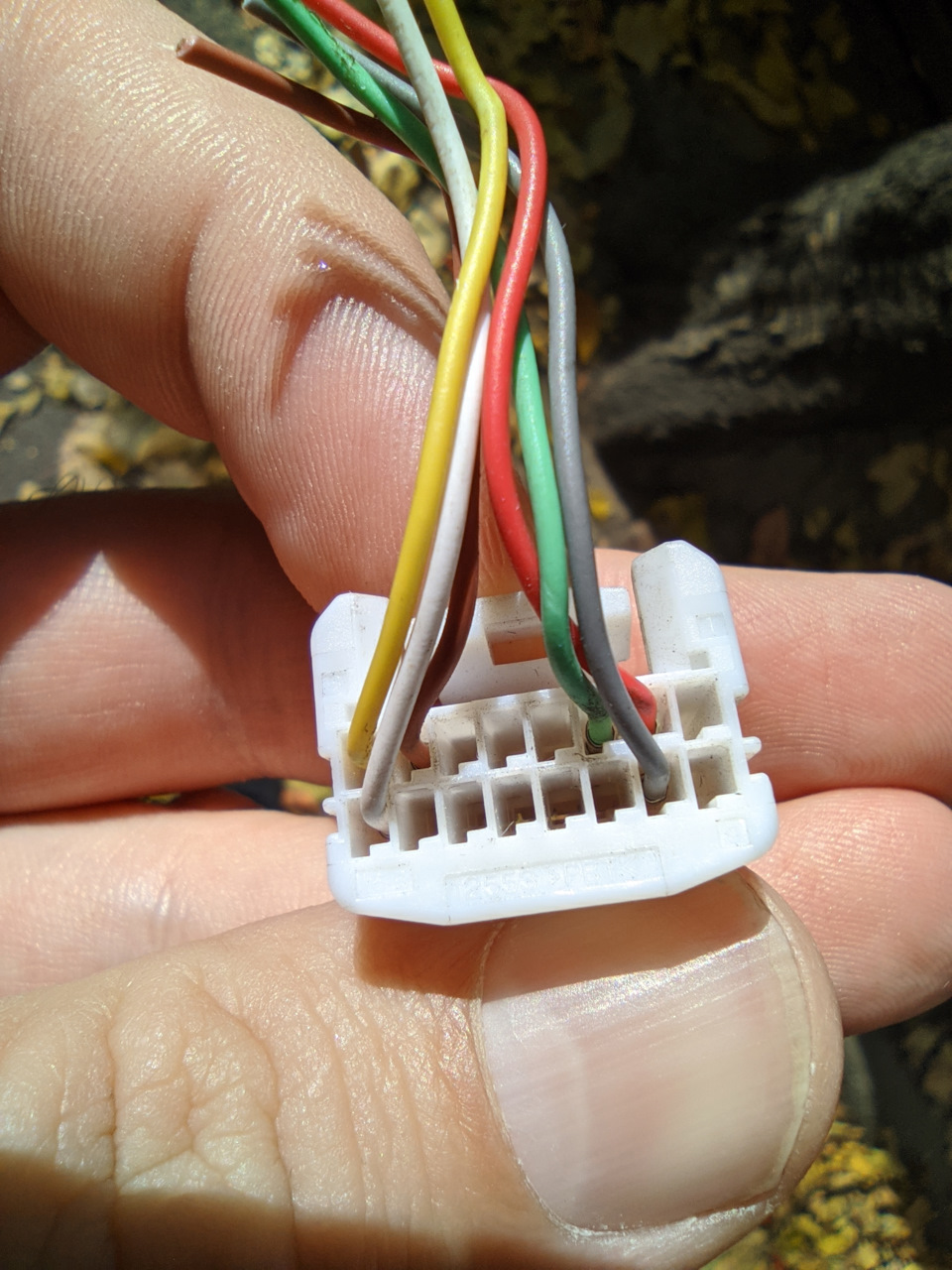

Коннектор з боку камери. Знайшов на розбірці Далі кабель проклав упорозі, і піднявся в дах по 3й стійці, до стелі Білі кріплення якдля цього кабелю і були тут! Потім кабель зі стелі завів в одну згофр, по яких йдуть дроти і трубка омивайки. І нарешті, потрібнопричепити камеру на своє штатне місце. Для цього роздрукував управильному масштабі трафарет, який, напевно, вже є на Драйві внезліченній кількості, але все ж таки повторю:
Трафарет. Якщо роздрукувати в масштабі, то все чудово. По трафаретурозмітив і просвердлив:Алюміній, працювати досить просто з ним
І причепив камеру
Заклеїв своєю улюбленою ''жуйкою'' )))

І що за підсумком вийшло:

Штатний варіант, все чітко. І показує камера дуже добре. За фактомскажу, що штатний варіант камери (86790-47020 - рестайл, 86790-47010 - дорест) набагато краще універсальних аналогів, а ябачив не одне зображення із різних китайських камер. Чи не шкодуйтесил (і можливо зайвих 10 $) щоб знайти саме штатну камеру. Я щехотів ставити парктронік, але тепер розумію, що камера дуже добресправляється, і парктронік не потрібен мені… Другу камеру продав, повернувши більше половини витрачених коштів на покупку камер . Щея скачав і встановив диск з навігаційними картами України, т.К. Воригіналі її не було. Не знаю, навіщо, але прикольно, що колинатиснеш на MAP, ти опинишся не в полі, а хоч десь)))) Карти скачавз форуму:club-lexus.ru/forum/viewtopic.php? p=4289242#4289242

На цьому все, думаю висвітлив і розжував усі питання. Мануаламиможна користуватися, але обережно)))
