Шарив я якось на форумі в барахолці і відкопав на одній із розбіроктакий веселий плафон, зі штурманськими лампочками та затримкоюпідсвічування. Замовив це диво. Приїхало. Тут все й почалося.Навіть. І не міг припустити, що так з ним намучаюся, зазвичай всебуває набагато простіше і швидше.
З ходу плафон працювати відмовився. Заднє освітлення було бнепогано запитати від його електроніки.Додатково плафон вимагавнаявності +12 від запалення і маси. Мертва, за винятком включенийбезпосередньо штурманських ламп. Відкрив інтернет, довго курив якперевіряти транзистори, випаював, перевіряв. Підсумок — поїздка нарадіоринок — за 37 коп був поміняний транзистор. br/>

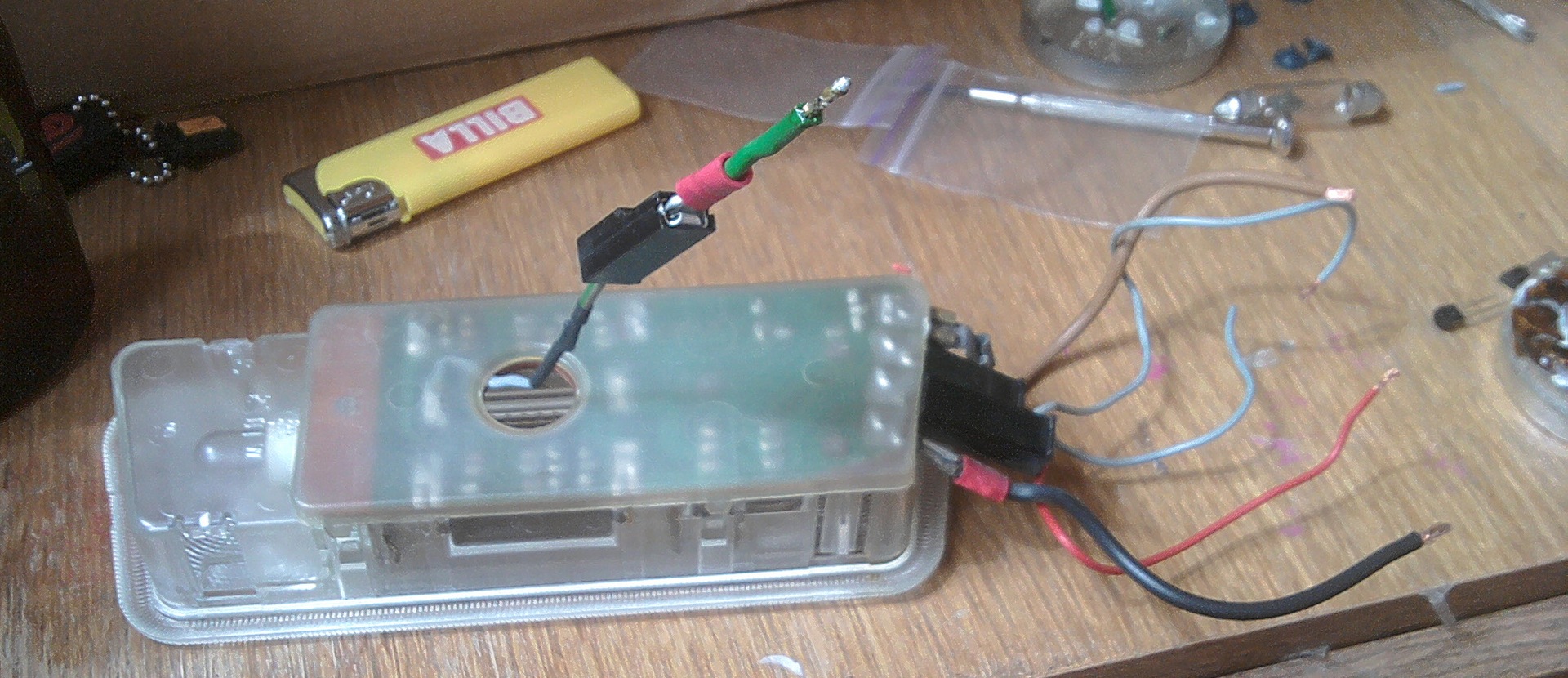

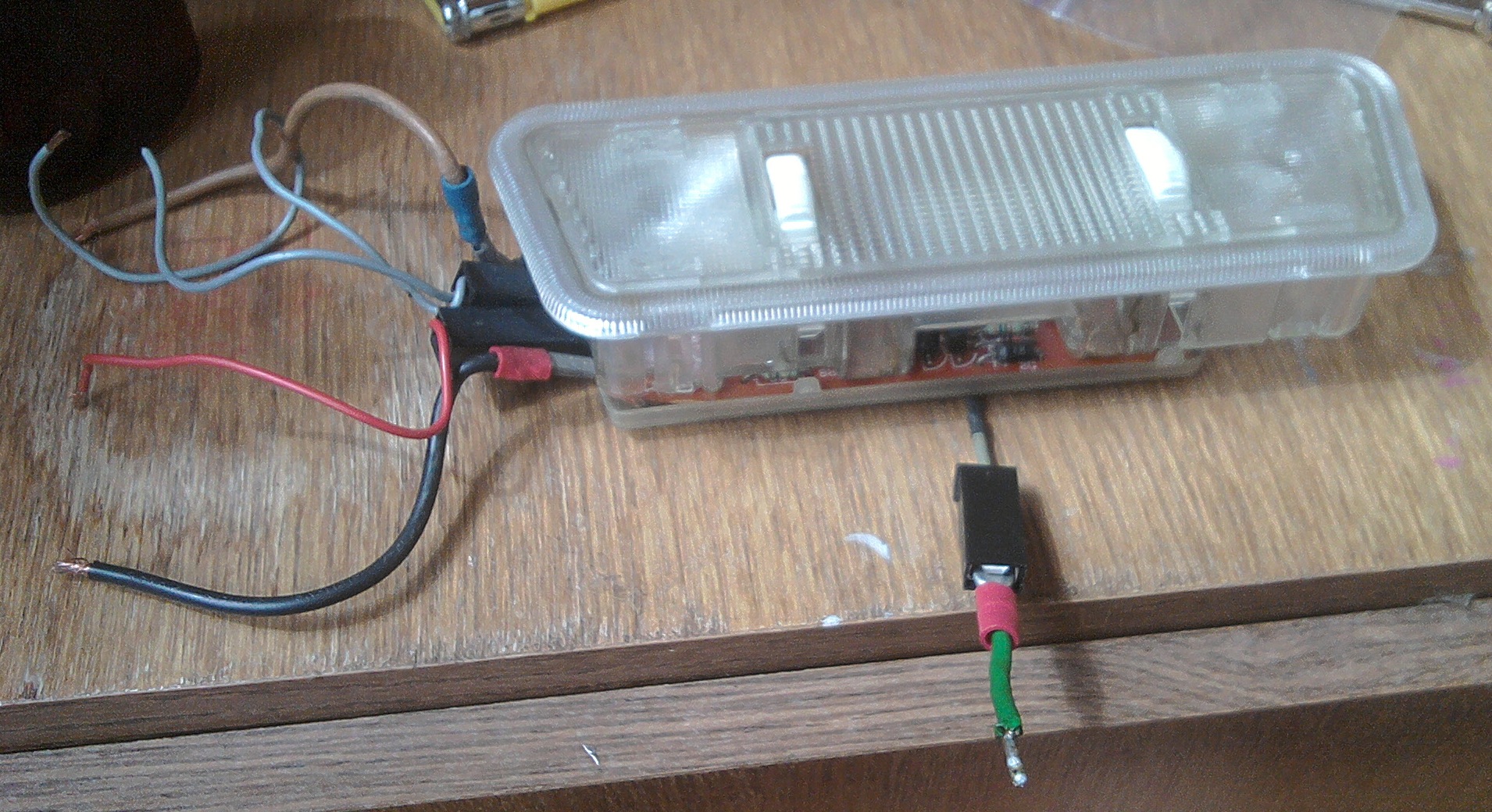

Приїхав, перепаяв, за свідченнями мультиметра схема ожила, алелампа не світила... Довелося також пропаяти всі контактнімайданчики… Запрацювало! за 30 хвилин 5 метрами дроту вирішивпроблему із проводкою. Тут мене знову чекали сюрпризи.

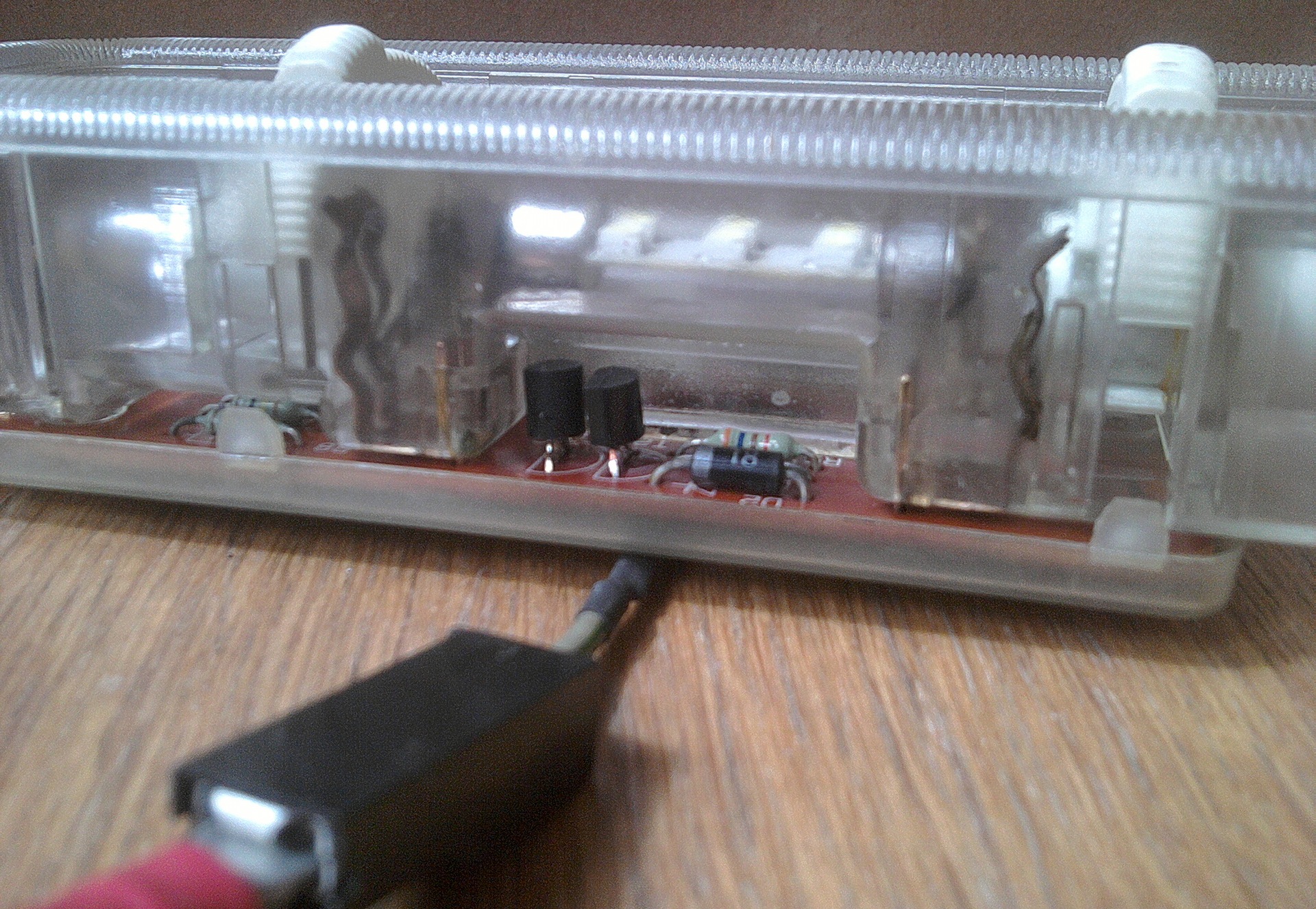

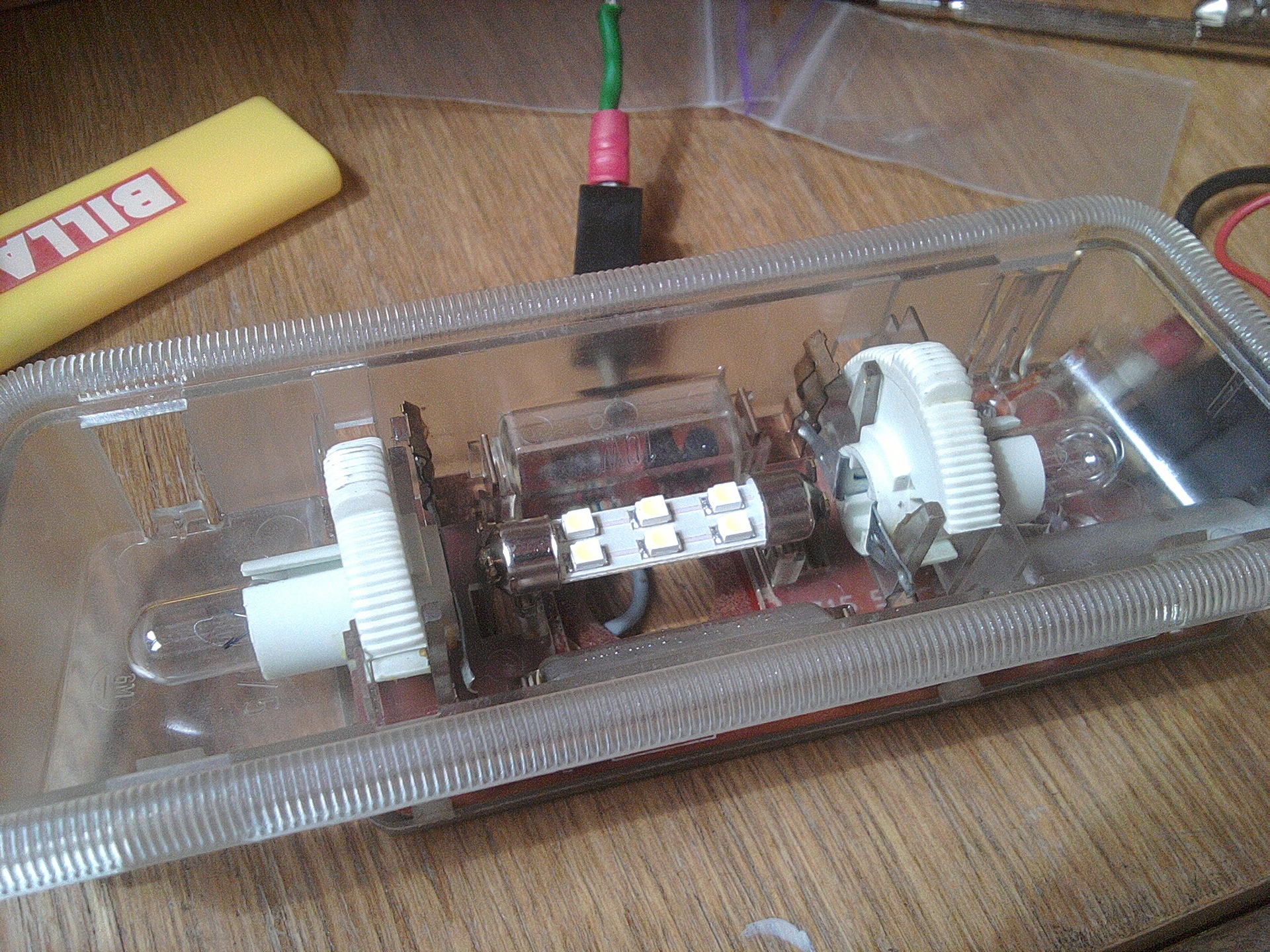

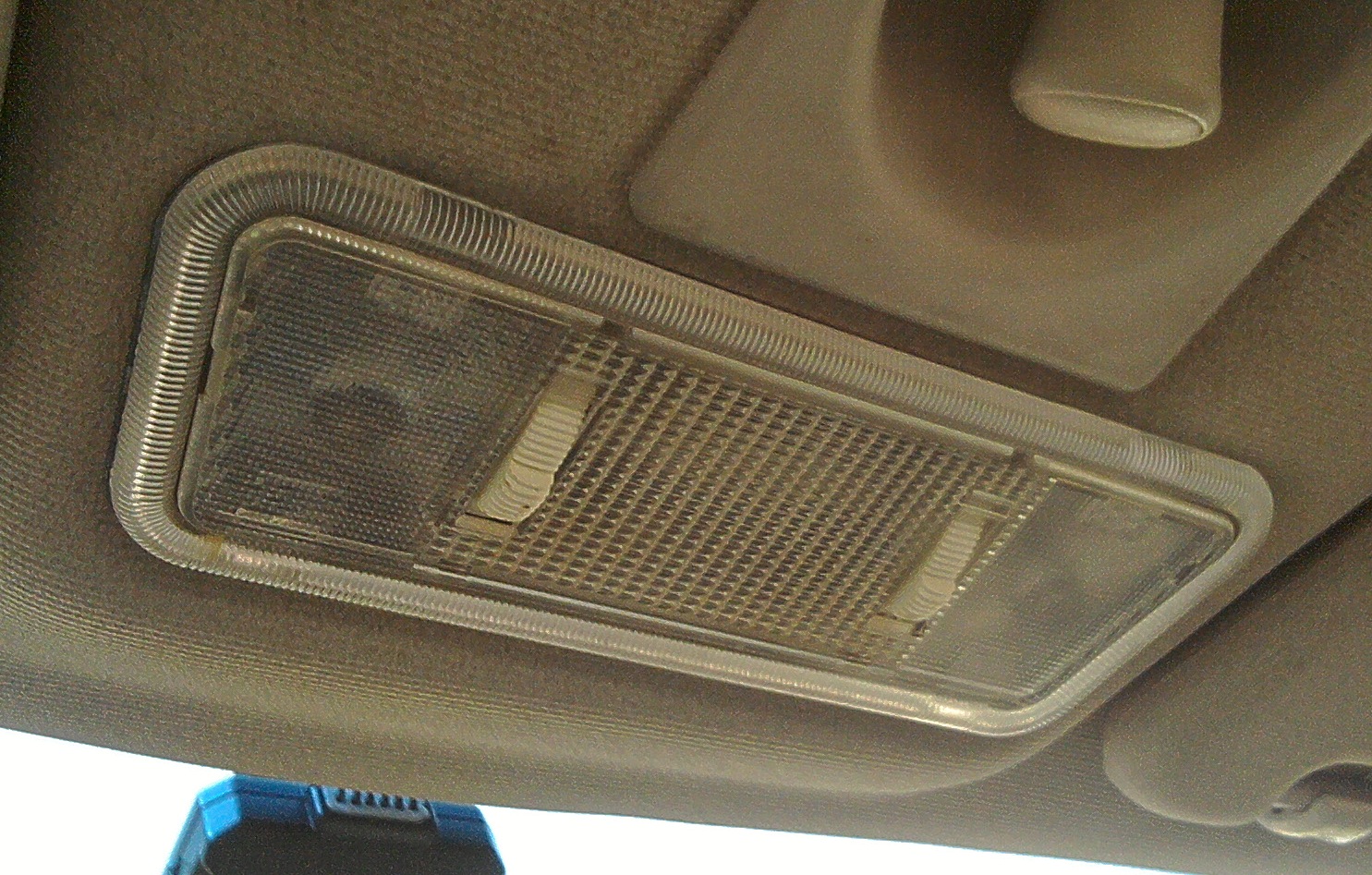

Першим був відламаний один фіксуючий засув. Вилаявся, за допомогоюсуперклею та пластикового плінтуса виправив. Підключив. Плафонтримається міцно. Працює, але криво. У темряві у вимкненому станісвітлодіоди ледь світять - витік 4 мА, небагато, але халтуруставити не буду. Знімав на доопрацювання. Мірав тестером, грав, довго думав як би виправити даний баг, досвіду колупаннятранзисторних схем у мене небагато. Той факт, що при торканнівикруткою бази управляючого транзистора діод починав світитияскравіше, вказував на нестабільний стан транзистора, якісьпаразитні струми, відкритий транзистор. Припустив, що схемарозрахована під лампу розжарювання, яка може відігравати рольшунта. Порівняв вольтажі з лампою та діодом. Різниця на базі 0, 5вольта! Евріка! Саме в цьому й річ. 2 резистори 1кОм включених між+12 в і базою, другий між колектором і еммітером вирішили проблемуповністю./p>
Коментарі6
а що куди підключати?
У мене задіяні такі дроти * маса постійна * +12В постійні * +12В від запалення * маса через кінцевики * додатковий висновок з лампочки +12В для задніх ліхтарів салону
млинець, я не можу свій плафон розібрати. не знімається верхнє скло як у тебе чомусь
у мене зі штурманськими лампочками ) які окремо включаються, як у цій посаді на фото вище!
Може, його хтось заклеїв ціанокрилатом? А ти його взагалі пробував вийняти з карти, може там зверху є доступ?
