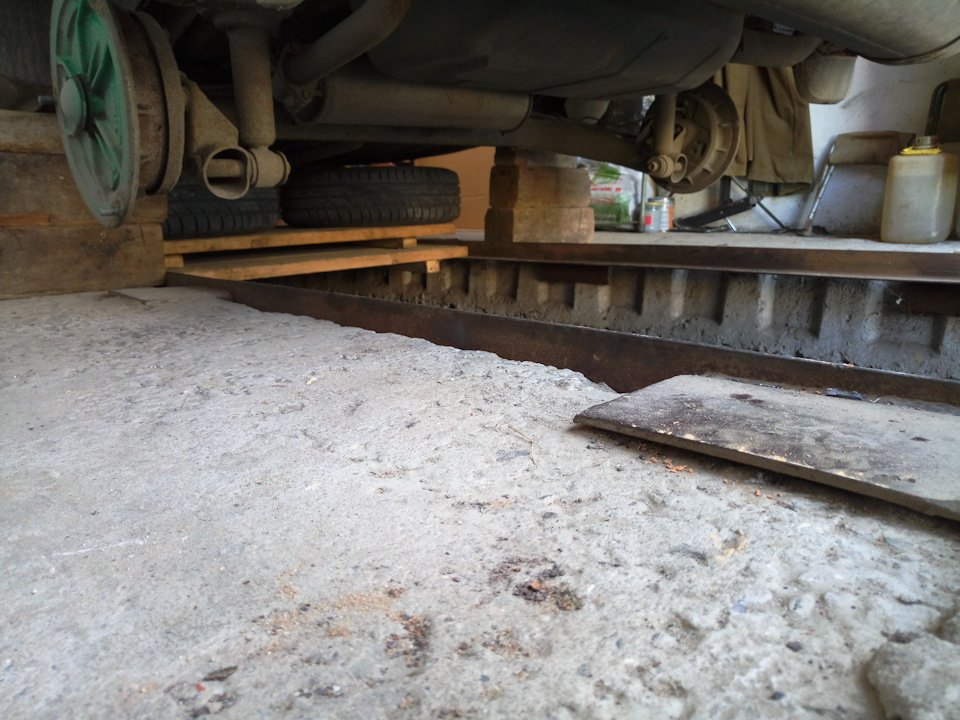

Задню частину швидше зробити ніж передок, почнемо з неї!
Левітація Славуталета… прототип! Перш за все я зрозумів, щонайскладніше буде з деталями перехідними (пластинами).Треба булознайти метал, а так само місце де його змогли б обробити! br/>
Фрезерувальників я шукав через OLX, і знаходив, але ні в кого небуло відповідного металу для створення міцної та надійноїдеталі.Продавали такий метал 6-ти метровими брусками або листами, загалом там десятки тисяч гривень. Був не варіант! Метал повинен бувбути з вуглецевої сталі, щоб був міцним і був найменш схильний докорозії.Спочатку в кресленнях це сталь марки 45.

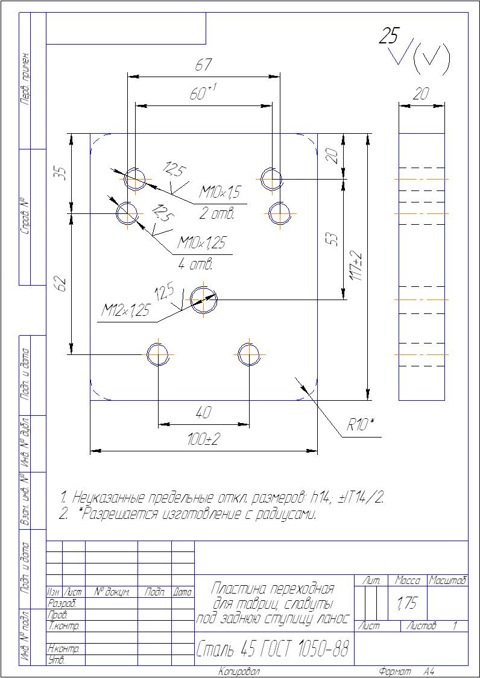

креслення деталі
<
І тут я звернувся до свого знайомого який працює на одному (нескажу якому) заводі, який погодився мені допомогти! Він таки знайшовметал, при чому вищого класу і безоплатно мені його вирізав.

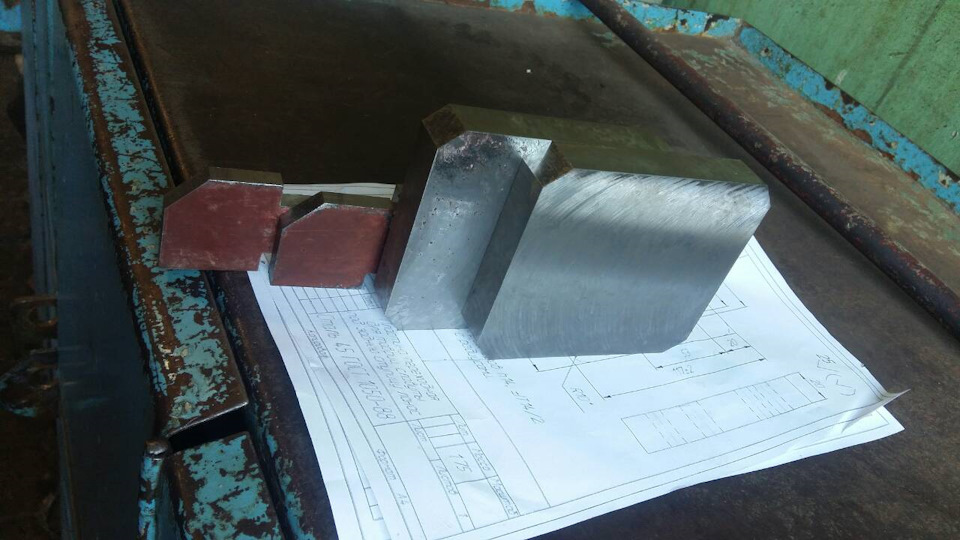

> Заготівлі з супер міцного металу.
На заводі знайшов людину, яка за дуже скромну суму зробив менідетальки!
1. Комплект перехідників під Ланос-ходову правий і лівий задні -2шт = 125 грн (нові)
(сталь 10ХСНД. У неї межа плинності 390 у ст.45 - 355 Детальнішепро сталь metallicheckiy-portal.ru/marki_metallov/stk/10XSHD таwww.barnaul-altai.ru/busi…s/metall/metallnews52.php)

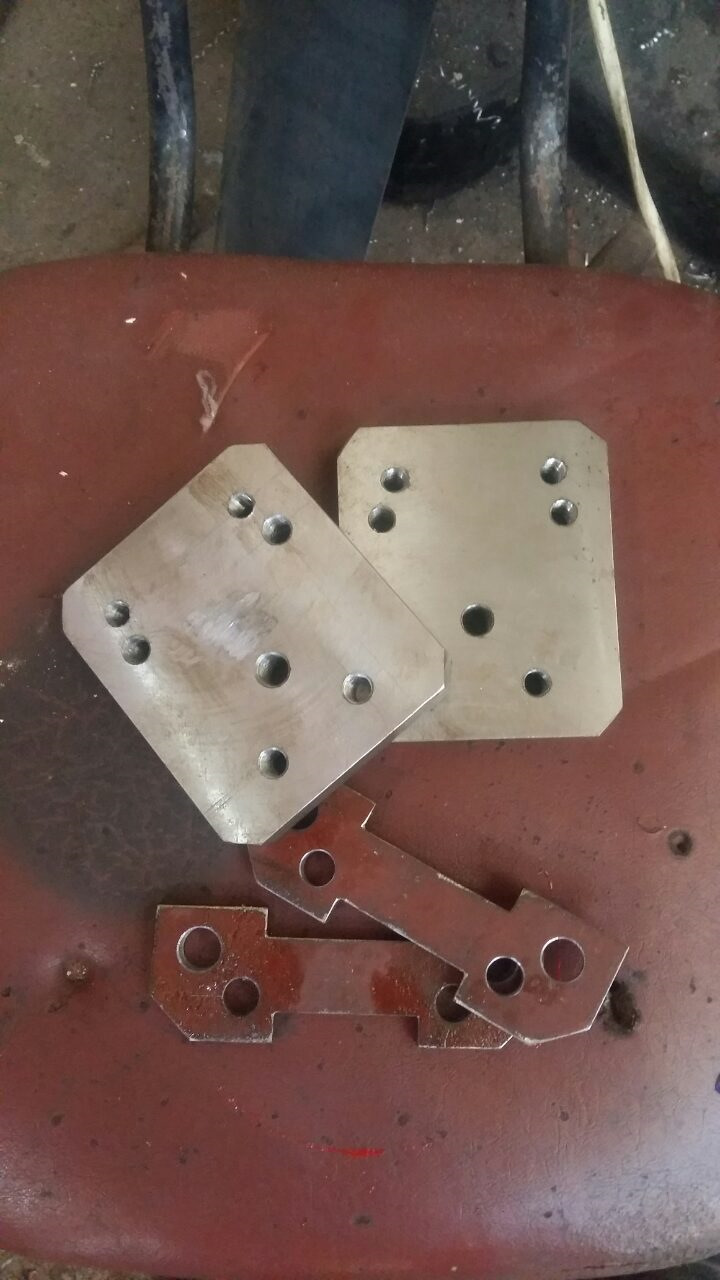

Готові за кресленнями.
Ну і звичайно ж примірка.

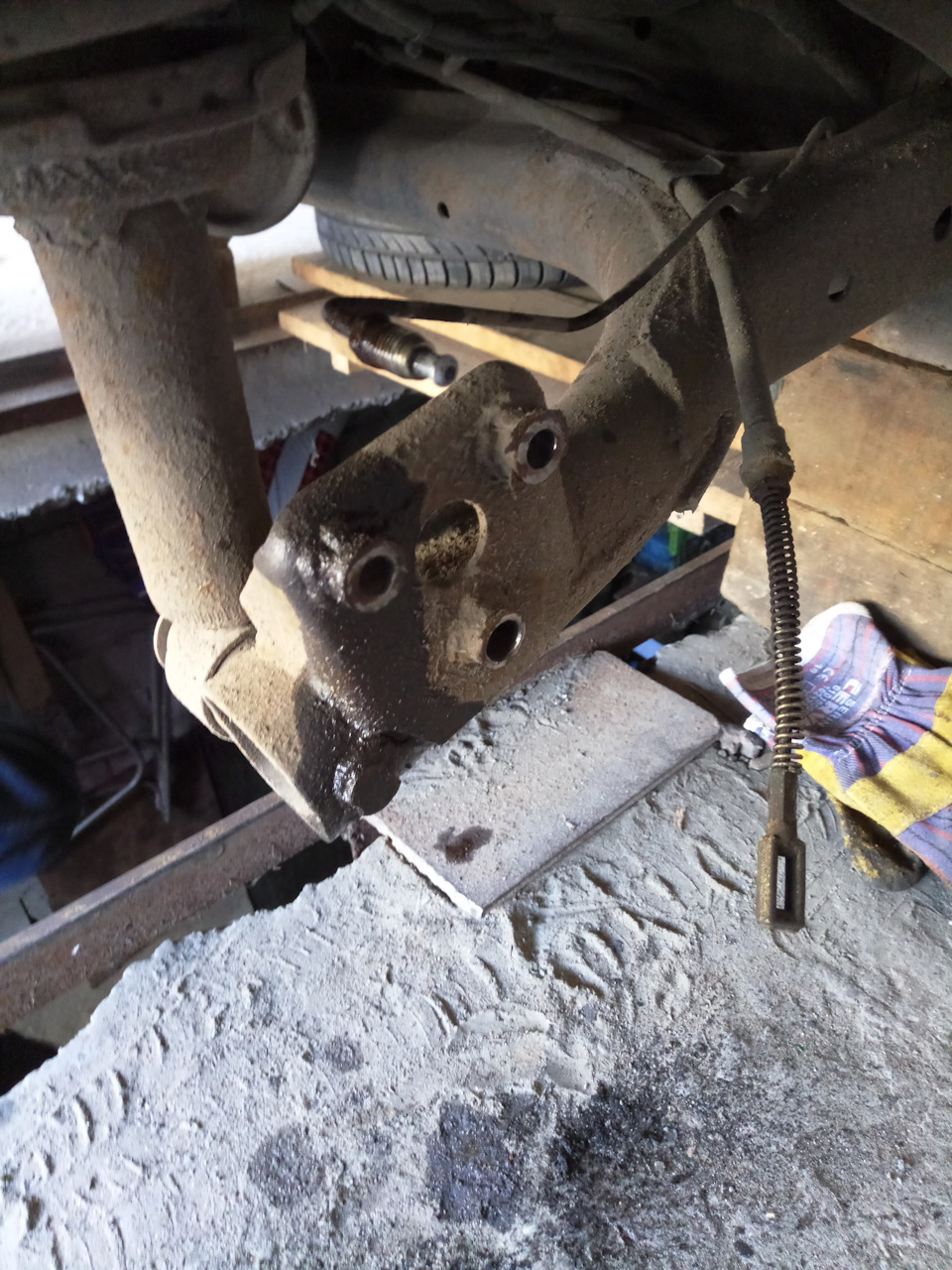

Зняли рідне з балки.
Вдягти перехідну пластину не вийшло. Як завжди щось незростається.
Робимо виміри:
Має бути
За фактом.
Але не все так страшно . Там великі отвори і треба було роздативсього по міліметру в різні боки, і болти пройшли нормально, щільненько! зручно до трубки, яка закручується в циліндргальмівний, а якщо ставити через перехідник штуцер, то він простоне стане так як деталь висока.
ось. Вирізи як на картинці вказано і відправити деталь назад дофрезерувальника.
ось так акуратно.
Спочатку було прийнято рішення шукати б/в деталі, а що не вийдезнайти - купити нове!
Із задніми барабанами і всією начинкою було не просто. Довго шукавале за осудні гроші нічого путнього не знайшов. Начебто на одному зфото на OLX побачив начебто як у терпимому стані барабани.Тількиось він хотів завдаток у 100 грн. Ну ризикнув загалом і замовив двабарабани у зборі.
2. Барабани + маточини повн.Компл. 2шт * 300 грн = 600 грн (+100доставка) грн. Б/у.
Приїхало це диво, я на нього глянув, ну понад було наче нічого, алезнизу це був треш, таке відчуття що вони лежали в морі пару років.метал настільки іржавий на барабані, що розшаровувався пластами.Загалом не раджу купувати надсилаючи завдаток. Повертати не став, оскільки задню опорну стінку і начинки можна було використовувати, та й продавець повертати заставу відмовлявся на відріз. Це заліт, але терпимий. Не все в металобрухт відлетить. Отвори під маточинутеж трохи не збіглися. Знову напилок на допомогу і все на місцях! .
Деталі приїхали і все було загрунтовано та пофарбовано. > Потімфарбуємо
фарбуємо
фарбуємо
Продовження слідує…
