Підсилювальна плита між бугелями.
Було питання про мій варіант підсилювальної плити між бугелями вмоїх моторах…

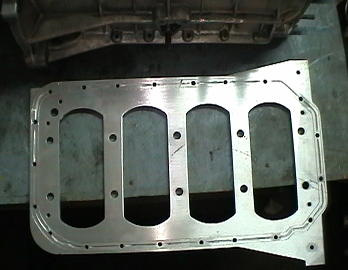

Викладаю фото.
Роблю повністю вручну, встановлюю на хороший герметик (під герметикфрезеровано пази).

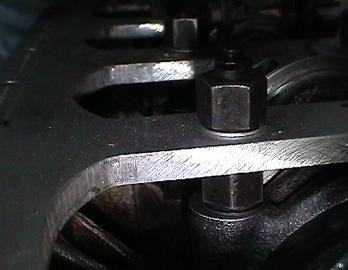

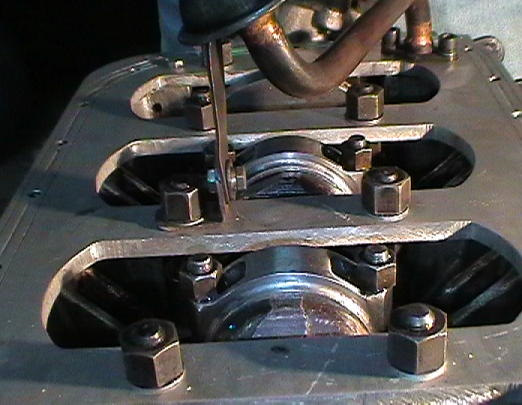

Довжені шпильки бугелів, майданчик під гайку на бугелі сфрезерованана 3мм (щоб вмістилася при затяжці гайка з шайбою і по площинізбіглася зверху з привалкової блоку), потім другий гай .
Коментарі20
Креслення є?
Найідеальніший мотор, це той у якого колінчастий вал лежить на великих опорах. Назвемо цей агрегат рядний ДВС.V Образний звичайно компактніше ...
Канавки під герметик, як їх не вистачає в УЗАМі)
Так робимо ж, всі придумали до нас
якщо їх проточити у піддоні можна використовувати без прокладки?
...так і немає прокладок...у канавку закладено витя рейнц, підібгати - а через добу затиснутий.Все сухо і комфортно.
треба спробувати.яка глибина?
Мені здається що до 300 к.с. ця річ не потрібна ...
в чавунному блоці так ... а в люмінієвому пам'яті носив блок до координатника - думав штифти там настановні під плиту ліпити і т. д. Так там вранці при +15 в цеху розміри блоку одні, а в обід при +25 розміри блоку на десятки інші!блок як із пластелін...
Я і гільзи в блоці точив з фальш-плитою, саме через розміри, і зручність, щоб як звичайний блок могли розточити
у B16B є, там немає 300
ось за останню фотку дякую! ламав голову як там проставки зробити, а по фотках з клубу видно не було
так у цьому і фішка! все гранично просто - ще одна гайка і шайба, і торець гайки буде врівень з привалковою площиною блоку (нижньою площиною плити) далі верхньою гайкою і болтиками кріплення піддону тільки стягуй весь цей бутербродний хау розумієш патент
Для чого потрібна ця плита.
щоб надати жорсткість бугелям( під час роботи через консольного кріплення і повнопротивовесного коліна вони нахиляються убік, на мікрорівні звичайно )у порядних ворожих моторів взагалі кришки бугелів йдуть як ціла половина блоку
є толк від цього?)
стародавні книги для стріт скаркерів писали - що є ...
Тепер зрозуміло.
Креслення плити є?
щоб бугеля не розкрутилися)
