Вкл.Вентилятора\LCD Температури ч.1

Все привіт!
Нарешті закінчив робити свій план по включенню вентилятораохолодження та встановлення екрану температури ДВС!

І так почну свою розповідь про виконану роботу!

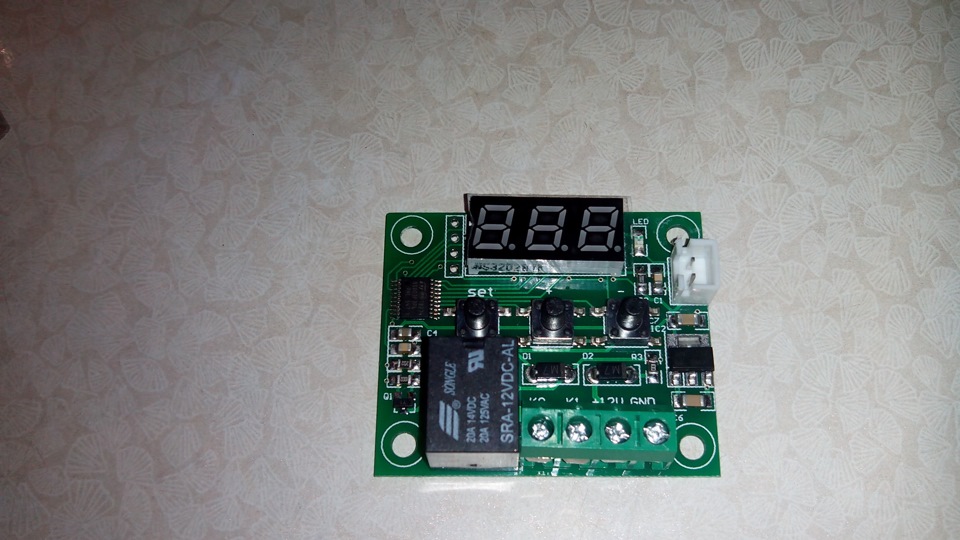

Купив електро термостат з дисплеєм та реле на 20А.
Ось він! До нього ще є виносний датчик температури!
Далі мені треба:
1)Виготовити трійник з болтом, а в ньому отвір (для датчикатемператури)
2)Випаяти дисплей (подовжити його контакти, припаяти шлейф) длятого, щоб можна було його втулити в приладку.
3)Ну і все правильно підключити!

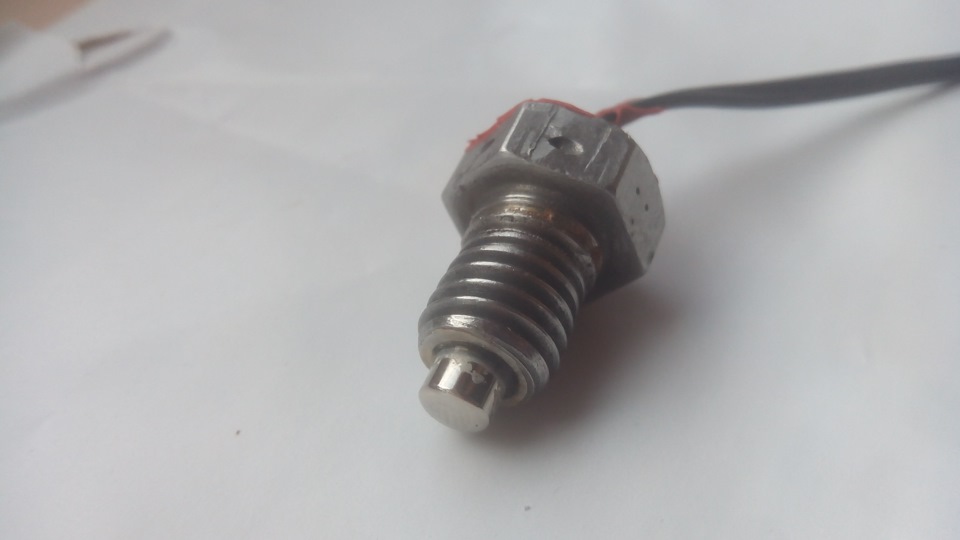

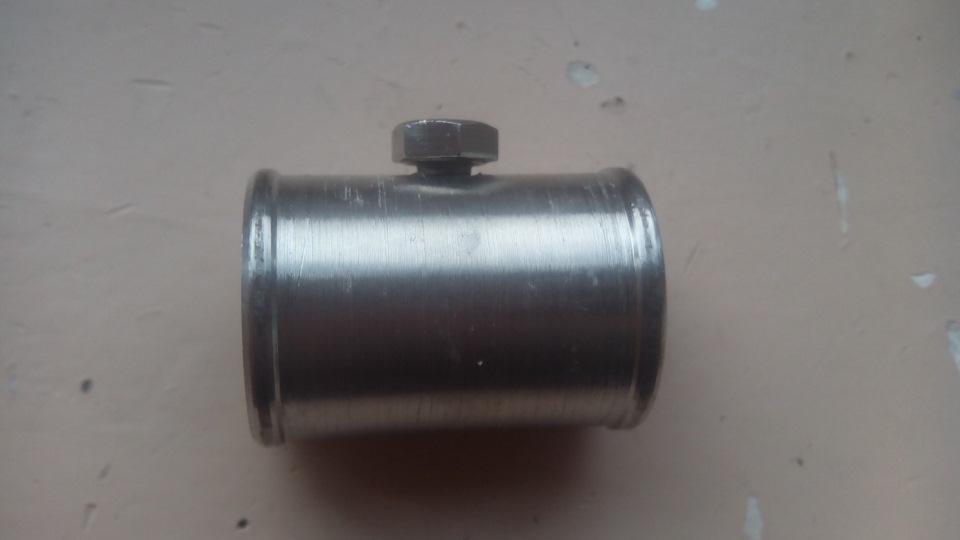

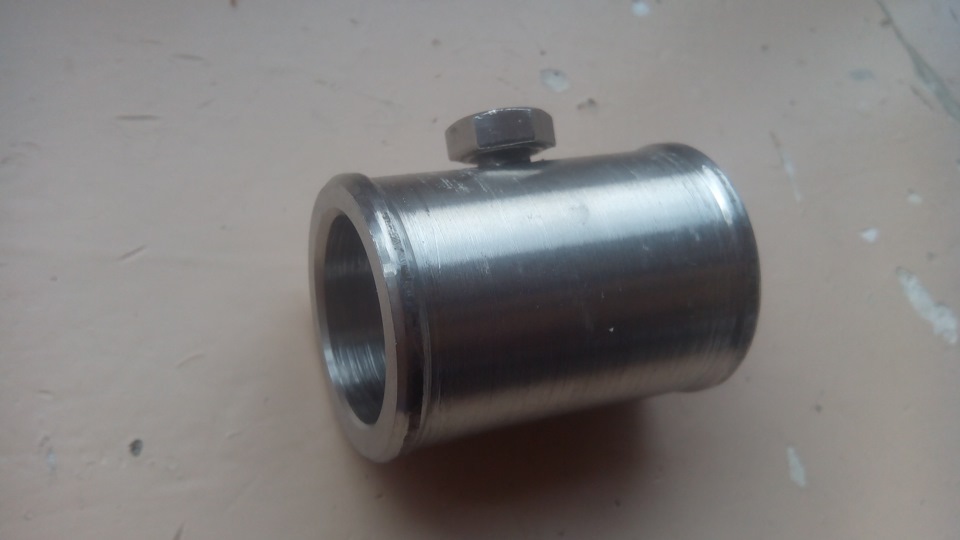

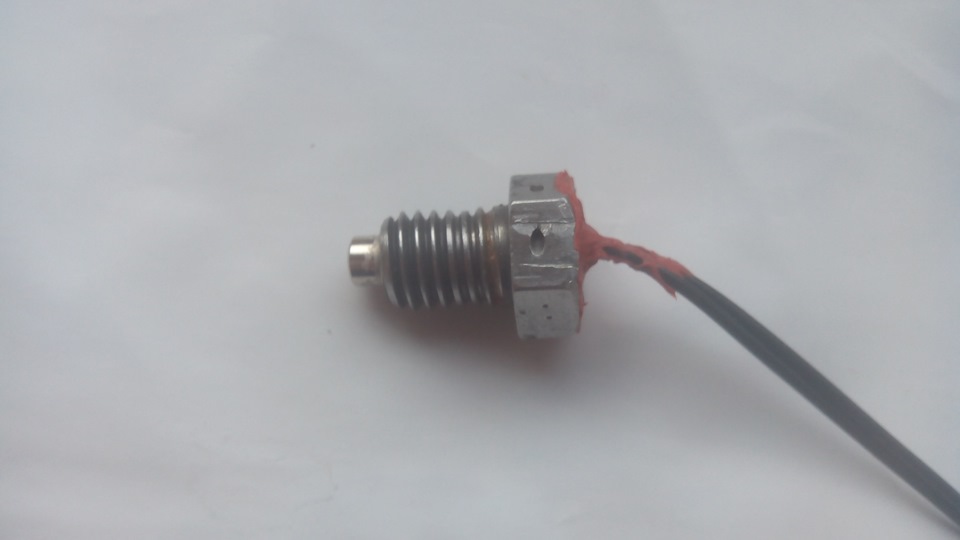

І тут мені допоміг мій друг, Д. Саша, він виготовив мені трійник зрізьбленням і болт з діркою з нержавіючої сталі! Величезне йомуспасибі! болті, і залив все це супер клеєм! а з верху герметиком! Ось так) Далі випаявши дисплей, припаюємо до нього шлейф і доплати!
>
От результат!

Йдемо до Мосяна і "потрошимо" у нього приборку! ))

Розбираємо і знімаємо датчик покажчик температури!

Дисплей встановлюватиму поруч зі стрілкою! Так як стоїть вольтметр.Далі беру маленьку шліф машинку, ставлю диск і випилюю отвір піддисплей! Потім знімаю плату Тахометра. І прорізаю дірку під шлейф! Все на фото! ) На цьому все! ) Кінець буде в другій темі! Дякую!
