Привіт!
Мене дуже багато хто відмовляв від "дурості" встановлювати камерупереднього виду самостійно.
Аргументи були такими:
Ти не зможеш
Це робота для профі
Воно не працюватиме
Це неможливо
Тобі потрібно купити відро реле та викинути китайську приблуду…І так далі за списком.
Я вирішив порити інтернет у пошуках схеми підключення на п'ятепокоління равів, але обламався.<
Все, що хоч віддалено нагадувало мій китайський блок управління, було призначено для китайських ж ГУ під андроїдом.

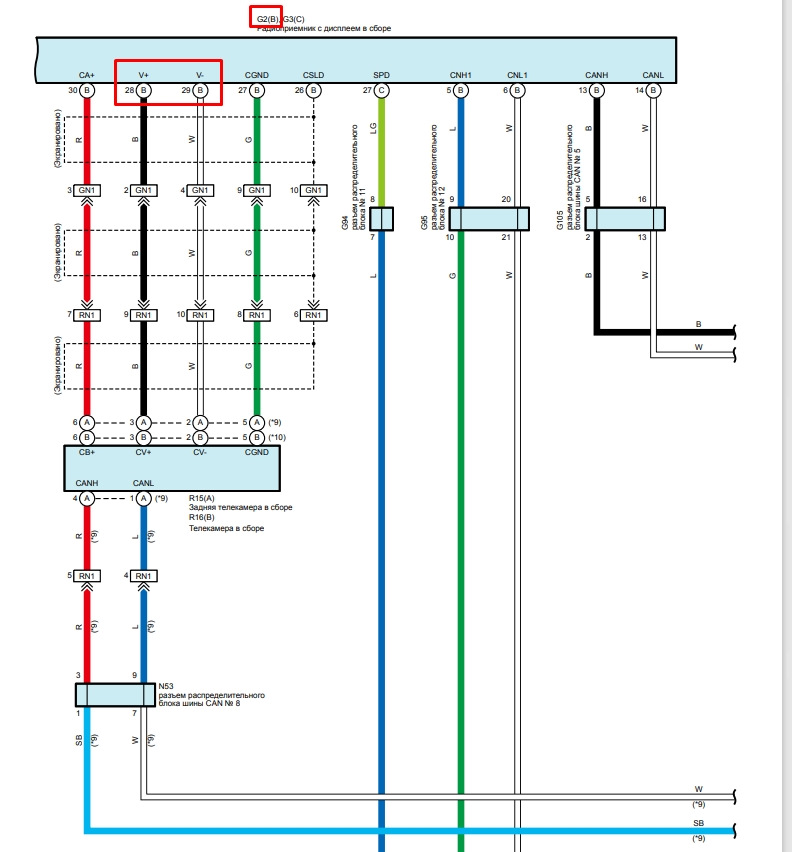

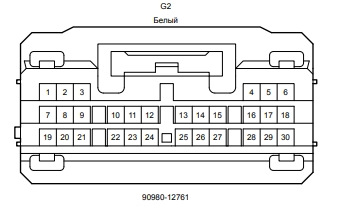

Озброївшись схемами електрики нашого РАВу я почав копати куди можнапідключити блок управління. Як виявилося, треба розірвати всьоготри ланцюги і вставити туди блок керування камерами. Сигнал камеризаднього виду знаходиться в білій колодці "G2" на контактах 28 та29.

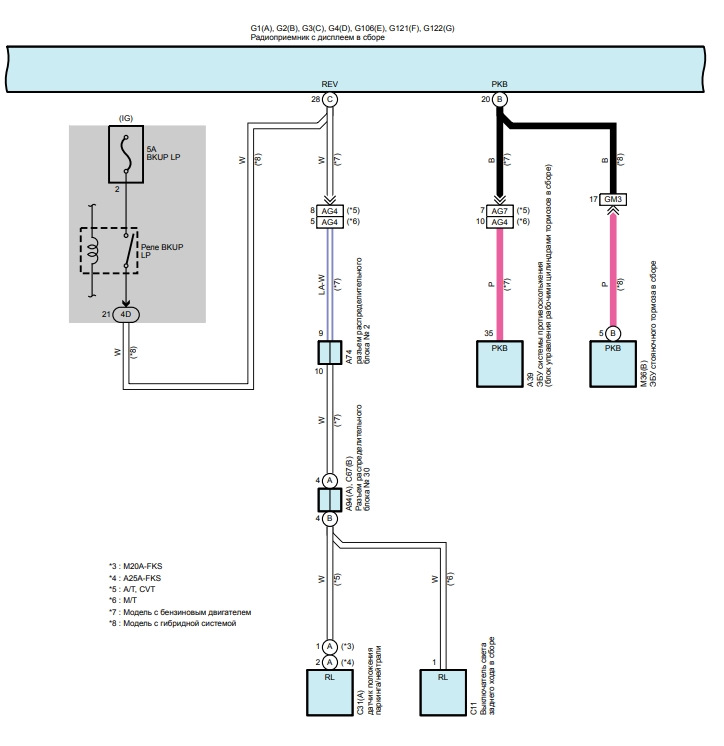

Тригер активації монітора на 28 контакті сірої колодки "G3".
<

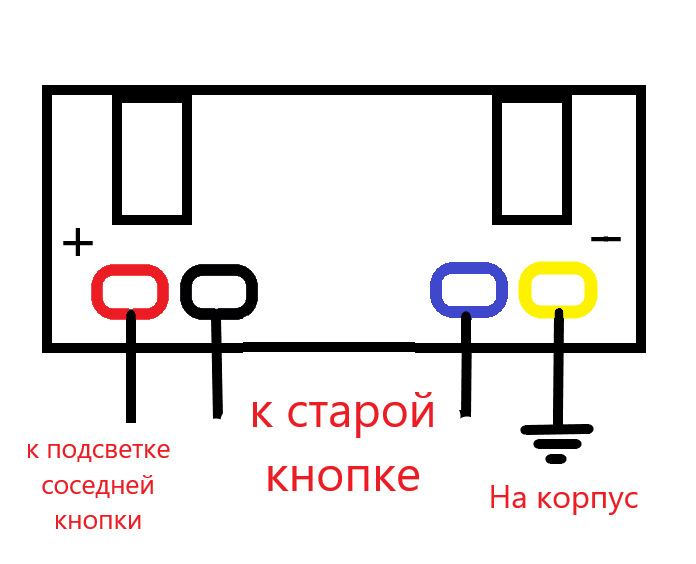

Купив майже рідну кнопку в китаї, сіла як рідна. Щоправда, язаощадив, не зрозуміло на чому. І купив кнопку без відповідногороз'єму. Довелося колгоспити з проводкою, але не критично.перемикав камери, насолоджувався. До речі якість камери така собі, але її наявність дуже допомагає. Думаю ще перерізати апендікс накамері, щоб відображалися паркувальні лінії.
Вигляд камери без паркувальних ліній
Більше деталей по встановленню та посилання на комплект в описідо відео на сторінці ютуба. Всім гарного настрою! Ні цвяха, ніжезла! Дивіться в наступних серіях — Нові плюшки з піднебесної! Клеєм плівку на фари. ТО2 (30000)
Коментарі20
Здрастуйте, зараз підключаю передню та задню камери (Китай) через блок. Порадьте звідки взяти 12в на АСС блоку. Заздалегідь дякую!
Добрий день! Підкажіть, є рав4 з рідним 360. При дтп постраждала камера. Потрібно купувати оригінальну? Чи можна поставити будь-яку іншу?
Всі супер! А камери в дзеркала не планували ставити? щоб були 360
Друзі, підкажіть ..., щоб підключити камеру від кнопки до тригера потрібно підключаться? Або відеовхід + - достатньо буде ... Заздалегідь спасибі тим хто відгукнувся ...
Якщо без тригера, то достатньо кнопки з фіксацією. поки йде живлення на камеру, вона працює.
Ок, спасибі ... А що буде якщо і кнопка живлення включена (тобто передня камера показує), і задній хід включити (від задньої камери сигнал піде)?..
А тут уже питання яким чином ви комутувати все збираєтеся. Якщо через китайський блок, то там блок вирішує, але потрібен все-таки тригер. А якщо все окремо, то тут уже конфлікт інтересів буде)) Грубо через кнопку можна включати тільки тоді , коли біл...
Хочу підключити через кнопку (без блоку), і це питання мене бентежить ... Що буде якщо по запарку, при включеній передній камері, встромити задню передачу, виходить на голову сигнал піде відразу з двох камер ... Не дай боже щось заглючить ... У гаран...
А тут тільки через блок. Була б можливість без блоку, ні хто б його не купував)
Ок… Спасибі, що приділили час
Вітаю, займаюся виготовленням та встановленням камер обгону на праворульні машини, нещодавно у мене взяли камеру для такої магнітоли. Вперше бачив ці 3 широкі роз'єми, але за твоєю статтею все відразу стало зрозуміло. Дякую! Я сам паяю ці адаптери дл...
Здрастуйте! Будь ласка, надішліть посилання на блок.
і що означає - підключити ЗІ СТОРОНИ КАМЕРИ і ЗІ СТОРОНИ КОЛОДКИ?
Обрізаючи провід у нас виходить два. Один обрізок стирчить з колодки, другий йде до камери. По суті ми просто вставляємо блок у розрив ланцюга по 28 і 29 пін.
правильно я розумію, що в G2-колодці 27 і 30 контакт - це земля і +, відповідно? і тоді до них можна буде підключити дроти маса та АСС від блоку управління?
Так, правильно.
немає не правильно - там на цих контактах +6 вольт, від них блок не працює
Питання наступного плану. А якщо на пряму, від передньої камери, розпустивши тюльпан… причепити його до сигнального кабелю задньої камери (вставити в розрив) на G2 піни 28-29, а живлення кинути на тригер G3 в розрив і цей же Провід підвести через кно...
А як у вас будуть два сигнали одночасно на монітор йти? Ось блочок їх поділяє залежно від положення селектора. А у вашому варіанті швидше за все заглючить. Якщо я правильно зрозумів питання.
Хотів отримати систему просто))), але не врахував задню камеру… Це добре, коли одна голова добре, а дві краще.
