Характеристики двигуна Chrysler 2.4

Тема для себе.
Можливо кому буде корисною та цікавою.

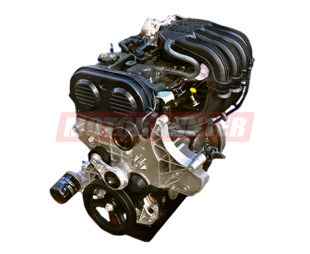

Характеристики двигуна Chrysler 2.4 DOHC EDZ Волга 31105/3102, Соболь, Газель< Двигун Крайслер 2.4 DOHC призначався дляустановки на автомобілі Волга ГАЗ-31105 і ГАЗ-3102, Газель, СобольДаний мотор встановлювали на автомобілі, що випускаються компанієюChrysler - Dodge Caravan, Dodge Stratus, Chrysler Voyager, ChryslerДвигун був результатом співпраці з компанією Mitsubishi Двигун маєзаводське позначення EDZ.
Особливості.На двигуні розподільні вали наводяться зубчастимременем. На двигуні встановлені гідрокомпенсатори Клапанна ришка надвигуні виготовлена ​​з пластмаси Загалом двигун Крайслер 2.4надійний, тихий, потужний та економічний двигун, але вимагаєналежного догляду (якісні витратні матеріали та своєчасне ТО).
>

Ресурс двигуна Крайслер 2.4 DOHC на практиці близько 350 тис. Км (якщо доглядати двигун і не піддавати надмірним навантаженням).
Параметр Значення
Конфігурація L<
Число циліндрів 4
Об'єм, л 2, 429
Діаметр циліндра, мм 87, 5
Хід поршня, мм 101, 0
Ступінь стиснення 9, 5
Кількість клапанів на циліндр 4 (21-впуск; 2-випуск)
Газорозподільний механізм DOHC
Порядок роботи циліндрів 1-3-4-2
Номінальна потужність двигуна/при частоті обертання колінчастоговалу*** ** 100, 7 кВт — (137 к.С.)/5200 об/хв
Максимальний крутний момент/при частоті обертання колінчастого валу210 Н•м/4000 об/хв
> Система живлення Розподілене упорскування з електроннимуправлінням

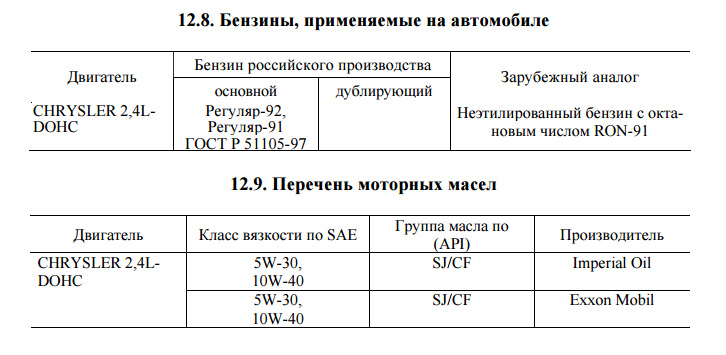

Рекомендоване мінімальне октанове число бензину*********** 92
Екологічні норми ********* *********** Євро 3
Вага, кг --------------------------- ---------------- 179

Конструкція
Чотиритактний чотирициліндровий бензиновий з електронною системоюуправління упорскуванням палива і запалюванням, з ряднимрозташуванням циліндрів і поршнями, що обертають один загальнийколінчастий вал, з верхнім розташуванням двох розподільних валів.Двигун має рідинну систему охолодження закритого типу із примусовоюциркуляцією. Система мастила - комбінована. Блок циліндрівВиготовлений з високоміцного чавуну. Блок циліндрів має тонкостіннуконструкцію зниження його маси.У конструкції блоку передбаченазамикаюча пластина на підставі блоку, яка підвищує жорсткістьконструкції, зменшує резонансні коливання. Ідентифікаційний номердвигуна розташований у задній частині блоку циліндрів.
Параметр Значення
Матеріал Високоміцний чавун
Діаметр циліндра, мм 87, 4924 - 87, 5076
Колінчастий вал
Параметр Значення
Діаметр корінних шийок, мм 59, 992 - 60, 008
Діаметр шатунних шийок, мм 49, 984 – 50, 000
Шатун
Параметр Значення
Діаметр отвору верхньої головки, мм 20, 96 — 20, 98
Діаметр отвору нижньої головки, мм 53, 007 – 52, 993
Вага, м 568, 5
Поршень
Параметр Значення
Діаметр, мм 87, 456 – 87, 474
Висота поршня, мм 66, 25
Вага, г 345 - 355
Поршневі пальці сталеві, трубчастого перерізу. Пальці встановлені вголовки шатунів з натягом, у бобишках поршнів - із зазором0, 005-0, 018 мм. Зовнішній діаметр пальця 22 мм. Довжина поршневогопальця становить 72, 75 - 73, 25 мм. Головка блоку цилінд Головкациліндрів алюмінієва, конструктивно схожа з головкою двигунаMitsubishi 4G63B сімейства Orion.
Впускний та випускний клапани
Діаметр тарілки впускного клапана 34, 67-34, 93 мм, випускного –28, 32-28 52 мм. Діаметр стрижня впускного та випускного клапана –6, 0 мм. Довжина впускного клапана - 112, 76-113, 32 мм, а випускного- 110, 89-111, 69 мм. Обслуговування
Заміна оливи в двигуні Крайслер 2.4 DOHC. Заміна масла та фільтрана автомобілях ГАЗ 31105, 3102, Газель, Соболь та ін. З двигуномКрайслер 2.4 DOHC проводиться кожні 10 000 або через 6 місяців. Удвигуні 5, 3 літра олії, при заміні потрібно 4, 8 літра олії. Якаолія лити:SAE 5W-30, 10W-40 Imperial Oil, Exxon Mobil. Маслянийфільтр має позначення 04105409АВ, виробник «Mopar».
Заміна ременя ГРМ Крайслер 2.4 DOHC. Періодичність замінизубчастого ременя приводу газорозподільного механізму:через кожні140 000 км (для РФ та країн СНД). Свічки запалення служать близько50 тис. Км пробігу. Номер за каталогом – RE16MC, фірма«Champion».
Охолоджувальна рідина в моторі Крайслер 2.4 DOHC підлягає замінікожні два роки експлуатації. Система охолодження двигуна вміщує 10літрів рідини, що охолоджує. В системі охолодження двигуназастосовується охолодна рідина ТОСОЛ-А40М або ТОСОЛ-А65М або ОЖ-40«Ліна».
"зменшує резонансні коливання. Ідентифікаційний номер двигунарозташований у задній частині блоку циліндрів.
Параметр Значення
Матеріал Високоміцний чавун
Діаметр циліндра, мм 87, 4924 - 87, 5076
Колінчастий вал
Параметр Значення
Діаметр корінних шийок, мм 59, 992 - 60, 008
Діаметр шатунних шийок, мм 49, 984 – 50, 000
Шатун
Параметр Значення
Діаметр отвору верхньої головки, мм 20, 96 — 20, 98
Діаметр отвору нижньої головки, мм 53, 007 – 52, 993
Вага, м 568, 5
Поршень
Параметр Значення
Діаметр, мм 87, 456 – 87, 474
Висота поршня, мм 66, 25
Вага, г 345 - 355
Поршневі пальці сталеві, трубчастого перерізу. Пальці встановлені вголовки шатунів з натягом, у бобишках поршнів - із зазором0, 005-0, 018 мм. Зовнішній діаметр пальця 22 мм. Довжина поршневогопальця становить 72, 75 - 73, 25 мм. Головка блоку цилінд Головкациліндрів алюмінієва, конструктивно схожа з головкою двигунаMitsubishi 4G63B сімейства Orion.
Впускний та випускний клапани
Діаметр тарілки впускного клапана 34, 67-34, 93 мм, випускного –28, 32-28 52 мм. Діаметр стрижня впускного та випускного клапана –6, 0 мм. Довжина впускного клапана - 112, 76-113, 32 мм, а випускного- 110, 89-111, 69 мм. Обслуговування
Заміна оливи в двигуні Крайслер 2.4 DOHC. Заміна масла та фільтрана автомобілях ГАЗ 31105, 3102, Газель, Соболь та ін. З двигуномКрайслер 2.4 DOHC проводиться кожні 10 000 або через 6 місяців. Удвигуні 5, 3 літра олії, при заміні потрібно 4, 8 літра олії. Якаолія лити:SAE 5W-30, 10W-40 Imperial Oil, Exxon Mobil. Маслянийфільтр має позначення 04105409АВ, виробник «Mopar».
Заміна ременя ГРМ Крайслер 2.4 DOHC. Періодичність замінизубчастого ременя приводу газорозподільного механізму:через кожні140 000 км (для РФ та країн СНД). Свічки запалення служать близько50 тис. Км пробігу. Номер за каталогом – RE16MC, фірма«Champion».
Охолоджувальна рідина в моторі Крайслер 2.4 DOHC підлягає замінікожні два роки експлуатації. Система охолодження двигуна вміщує 10літрів рідини, що охолоджує. В системі охолодження двигуназастосовується охолодна рідина ТОСОЛ-А40М або ТОСОЛ-А65М або ОЖ-40«Ліна».
"зменшує резонансні коливання. Ідентифікаційний номер двигунарозташований у задній частині блоку циліндрів.
Параметр Значення
Матеріал Високоміцний чавун
Діаметр циліндра, мм 87, 4924 - 87, 5076
Колінчастий вал
Параметр Значення
Діаметр корінних шийок, мм 59, 992 - 60, 008
Діаметр шатунних шийок, мм 49, 984 – 50, 000
Шатун
Параметр Значення
Діаметр отвору верхньої головки, мм 20, 96 — 20, 98
Діаметр отвору нижньої головки, мм 53, 007 – 52, 993
Вага, м 568, 5
Поршень
Параметр Значення
Діаметр, мм 87, 456 – 87, 474
Висота поршня, мм 66, 25
Вага, г 345 - 355
Поршневі пальці сталеві, трубчастого перерізу. Пальці встановлені вголовки шатунів з натягом, у бобишках поршнів - із зазором0, 005-0, 018 мм. Зовнішній діаметр пальця 22 мм. Довжина поршневогопальця становить 72, 75 - 73, 25 мм. Головка блоку цилінд Головкациліндрів алюмінієва, конструктивно схожа з головкою двигунаMitsubishi 4G63B сімейства Orion.
Впускний та випускний клапани
Діаметр тарілки впускного клапана 34, 67-34, 93 мм, випускного –28, 32-28 52 мм. Діаметр стрижня впускного та випускного клапана –6, 0 мм. Довжина впускного клапана - 112, 76-113, 32 мм, а випускного- 110, 89-111, 69 мм. Обслуговування
Заміна оливи в двигуні Крайслер 2.4 DOHC. Заміна масла та фільтрана автомобілях ГАЗ 31105, 3102, Газель, Соболь та ін. З двигуномКрайслер 2.4 DOHC проводиться кожні 10 000 або через 6 місяців. Удвигуні 5, 3 літра олії, при заміні потрібно 4, 8 літра олії. Якаолія лити:SAE 5W-30, 10W-40 Imperial Oil, Exxon Mobil. Маслянийфільтр має позначення 04105409АВ, виробник «Mopar».
Заміна ременя ГРМ Крайслер 2.4 DOHC. Періодичність замінизубчастого ременя приводу газорозподільного механізму:через кожні140 000 км (для РФ та країн СНД). Свічки запалення служать близько50 тис. Км пробігу. Номер за каталогом – RE16MC, фірма«Champion».
Охолоджувальна рідина в моторі Крайслер 2.4 DOHC підлягає замінікожні два роки експлуатації. Система охолодження двигуна вміщує 10літрів рідини, що охолоджує. В системі охолодження двигуназастосовується охолодна рідина ТОСОЛ-А40М або ТОСОЛ-А65М або ОЖ-40«Ліна».
"
Параметр Значення
Матеріал Високоміцний чавун
Діаметр циліндра, мм 87, 4924 — 87, 5076
Параметр Значення
Діаметр корінних шийок, мм 59, 992 – 60, 008
Діаметр шатунних шийок, мм 49, 984 – 50, 000
> Шатун
Параметр Значення
Діаметр отвору верхньої головки, мм 20, 96 - 20, 98
Діаметр отвору нижньої головки, мм 53, 007 - 52, 993
Вага, м 568, 5
Поршень
Параметр Значення
Діаметр, мм 87, 456 – 87, 474
Висота поршня, мм 66, 25
Вага, г 345 - 355
Поршневі пальці сталеві, трубчастого перерізу. Пальці встановлені вголовки шатунів з натягом, у бобишках поршнів - із зазором0, 005-0, 018 мм. Зовнішній діаметр пальця 22 мм. Довжина поршневогопальця становить 72, 75 - 73, 25 мм. Головка блоку цилінд Головкациліндрів алюмінієва, конструктивно схожа з головкою двигунаMitsubishi 4G63B сімейства Orion.
Впускний та випускний клапани
Діаметр тарілки впускного клапана 34, 67-34, 93 мм, випускного –28, 32-28 52 мм. Діаметр стрижня впускного та випускного клапана –6, 0 мм. Довжина впускного клапана - 112, 76-113, 32 мм, а випускного- 110, 89-111, 69 мм. Обслуговування
Заміна оливи в двигуні Крайслер 2.4 DOHC. Заміна масла та фільтрана автомобілях ГАЗ 31105, 3102, Газель, Соболь та ін. З двигуномКрайслер 2.4 DOHC проводиться кожні 10 000 або через 6 місяців. Удвигуні 5, 3 літра олії, при заміні потрібно 4, 8 літра олії. Якаолія лити:SAE 5W-30, 10W-40 Imperial Oil, Exxon Mobil. Маслянийфільтр має позначення 04105409АВ, виробник «Mopar».
Заміна ременя ГРМ Крайслер 2.4 DOHC. Періодичність замінизубчастого ременя приводу газорозподільного механізму:через кожні140 000 км (для РФ та країн СНД). Свічки запалення служать близько50 тис. Км пробігу. Номер за каталогом – RE16MC, фірма«Champion».
Охолоджувальна рідина в моторі Крайслер 2.4 DOHC підлягає замінікожні два роки експлуатації. Система охолодження двигуна вміщує 10літрів рідини, що охолоджує. В системі охолодження двигуназастосовується охолодна рідина ТОСОЛ-А40М або ТОСОЛ-А65М або ОЖ-40«Ліна».
"
Параметр Значення
Матеріал Високоміцний чавун
Діаметр циліндра, мм 87, 4924 — 87, 5076
Параметр Значення
Діаметр корінних шийок, мм 59, 992 – 60, 008
Діаметр шатунних шийок, мм 49, 984 – 50, 000
> Шатун
Параметр Значення
Діаметр отвору верхньої головки, мм 20, 96 - 20, 98
Діаметр отвору нижньої головки, мм 53, 007 - 52, 993
Вага, м 568, 5
Поршень
Параметр Значення
Діаметр, мм 87, 456 – 87, 474
Висота поршня, мм 66, 25
Вага, г 345 - 355
Поршневі пальці сталеві, трубчастого перерізу. Пальці встановлені вголовки шатунів з натягом, у бобишках поршнів - із зазором0, 005-0, 018 мм. Зовнішній діаметр пальця 22 мм. Довжина поршневогопальця становить 72, 75 - 73, 25 мм. Головка блоку цилінд Головкациліндрів алюмінієва, конструктивно схожа з головкою двигунаMitsubishi 4G63B сімейства Orion.
Впускний та випускний клапани
Діаметр тарілки впускного клапана 34, 67-34, 93 мм, випускного –28, 32-28 52 мм. Діаметр стрижня впускного та випускного клапана –6, 0 мм. Довжина впускного клапана - 112, 76-113, 32 мм, а випускного- 110, 89-111, 69 мм. Обслуговування
Заміна оливи в двигуні Крайслер 2.4 DOHC. Заміна масла та фільтрана автомобілях ГАЗ 31105, 3102, Газель, Соболь та ін. З двигуномКрайслер 2.4 DOHC проводиться кожні 10 000 або через 6 місяців. Удвигуні 5, 3 літра олії, при заміні потрібно 4, 8 літра олії. Якаолія лити:SAE 5W-30, 10W-40 Imperial Oil, Exxon Mobil. Маслянийфільтр має позначення 04105409АВ, виробник «Mopar».
Заміна ременя ГРМ Крайслер 2.4 DOHC. Періодичність замінизубчастого ременя приводу газорозподільного механізму:через кожні140 000 км (для РФ та країн СНД). Свічки запалення служать близько50 тис. Км пробігу. Номер за каталогом – RE16MC, фірма«Champion».
Охолоджувальна рідина в моторі Крайслер 2.4 DOHC підлягає замінікожні два роки експлуатації. Система охолодження двигуна вміщує 10літрів рідини, що охолоджує. В системі охолодження двигуназастосовується охолодна рідина ТОСОЛ-А40М або ТОСОЛ-А65М або ОЖ-40«Ліна».
"000
Шатун
Параметр Значення
Діаметр отвору верхньої головки, мм 20, 96 - 20, 98
Діаметр отвору нижньої головки, мм 53, 007 – 52, 993
Вага, м 568, 5
Поршень
Параметр Значення
Діаметр, мм 87, 456 – 87, 474
Висота поршня, мм 66, 25
Вага, г 345 - 355
Поршневі пальці сталеві, трубчастого перерізу. Пальці встановлені вголовки шатунів з натягом, у бобишках поршнів - із зазором0, 005-0, 018 мм. Зовнішній діаметр пальця 22 мм. Довжина поршневогопальця становить 72, 75 - 73, 25 мм. Головка блоку цилінд Головкациліндрів алюмінієва, конструктивно схожа з головкою двигунаMitsubishi 4G63B сімейства Orion.
Впускний та випускний клапани
Діаметр тарілки впускного клапана 34, 67-34, 93 мм, випускного –28, 32-28 52 мм. Діаметр стрижня впускного та випускного клапана –6, 0 мм. Довжина впускного клапана - 112, 76-113, 32 мм, а випускного- 110, 89-111, 69 мм. Обслуговування
Заміна оливи в двигуні Крайслер 2.4 DOHC. Заміна масла та фільтрана автомобілях ГАЗ 31105, 3102, Газель, Соболь та ін. З двигуномКрайслер 2.4 DOHC проводиться кожні 10 000 або через 6 місяців. Удвигуні 5, 3 літра олії, при заміні потрібно 4, 8 літра олії. Якаолія лити:SAE 5W-30, 10W-40 Imperial Oil, Exxon Mobil. Маслянийфільтр має позначення 04105409АВ, виробник «Mopar».
Заміна ременя ГРМ Крайслер 2.4 DOHC. Періодичність замінизубчастого ременя приводу газорозподільного механізму:через кожні140 000 км (для РФ та країн СНД). Свічки запалення служать близько50 тис. Км пробігу. Номер за каталогом – RE16MC, фірма«Champion».
Охолоджувальна рідина в моторі Крайслер 2.4 DOHC підлягає замінікожні два роки експлуатації. Система охолодження двигуна вміщує 10літрів рідини, що охолоджує. В системі охолодження двигуназастосовується охолодна рідина ТОСОЛ-А40М або ТОСОЛ-А65М або ОЖ-40«Ліна».
"000
Шатун
Параметр Значення
Діаметр отвору верхньої головки, мм 20, 96 - 20, 98
Діаметр отвору нижньої головки, мм 53, 007 – 52, 993
Вага, м 568, 5
Поршень
Параметр Значення
Діаметр, мм 87, 456 – 87, 474
Висота поршня, мм 66, 25
Вага, г 345 - 355
Поршневі пальці сталеві, трубчастого перерізу. Пальці встановлені вголовки шатунів з натягом, у бобишках поршнів - із зазором0, 005-0, 018 мм. Зовнішній діаметр пальця 22 мм. Довжина поршневогопальця становить 72, 75 - 73, 25 мм. Головка блоку цилінд Головкациліндрів алюмінієва, конструктивно схожа з головкою двигунаMitsubishi 4G63B сімейства Orion.
Впускний та випускний клапани
Діаметр тарілки впускного клапана 34, 67-34, 93 мм, випускного –28, 32-28 52 мм. Діаметр стрижня впускного та випускного клапана –6, 0 мм. Довжина впускного клапана - 112, 76-113, 32 мм, а випускного- 110, 89-111, 69 мм. Обслуговування
Заміна оливи в двигуні Крайслер 2.4 DOHC. Заміна масла та фільтрана автомобілях ГАЗ 31105, 3102, Газель, Соболь та ін. З двигуномКрайслер 2.4 DOHC проводиться кожні 10 000 або через 6 місяців. Удвигуні 5, 3 літра олії, при заміні потрібно 4, 8 літра олії. Якаолія лити:SAE 5W-30, 10W-40 Imperial Oil, Exxon Mobil. Маслянийфільтр має позначення 04105409АВ, виробник «Mopar».
Заміна ременя ГРМ Крайслер 2.4 DOHC. Періодичність замінизубчастого ременя приводу газорозподільного механізму:через кожні140 000 км (для РФ та країн СНД). Свічки запалення служать близько50 тис. Км пробігу. Номер за каталогом – RE16MC, фірма«Champion».
Охолоджувальна рідина в моторі Крайслер 2.4 DOHC підлягає замінікожні два роки експлуатації. Система охолодження двигуна вміщує 10літрів рідини, що охолоджує. В системі охолодження двигуназастосовується охолодна рідина ТОСОЛ-А40М або ТОСОЛ-А65М або ОЖ-40«Ліна».
"головка циліндрів алюмінієва, конструктивно схожа з головкоюдвигуна Mitsubishi 4G63B сімейства Orion.

Впускний та випускний клапани
Діаметр тарілки впускного клапана 34, 67-34, 93 мм, випускного –28, 32-28, 52 мм. Діаметр стрижня впускного та випускного клапана –6, 0 мм. Довжина впускного клапана - 112, 76-113, 32 мм, а випускного- 110, 89-111, 69 мм. Обслуговування
Заміна оливи в двигуні Крайслер 2.4 DOHC. Заміна масла та фільтрана автомобілях ГАЗ 31105, 3102, Газель, Соболь та ін. З двигуномКрайслер 2.4 DOHC проводиться кожні 10 000 або через 6 місяців. Удвигуні 5, 3 літра олії, при заміні потрібно 4, 8 літра олії. Якаолія лити:SAE 5W-30, 10W-40 Imperial Oil, Exxon Mobil. Маслянийфільтр має позначення 04105409АВ, виробник «Mopar».
Заміна ременя ГРМ Крайслер 2.4 DOHC. Періодичність замінизубчастого ременя приводу газорозподільного механізму:через кожні140 000 км (для РФ та країн СНД). Свічки запалення служать близько50 тис. Км пробігу. Номер за каталогом – RE16MC, фірма«Champion».
Охолоджувальна рідина в моторі Крайслер 2.4 DOHC підлягає замінікожні два роки експлуатації. Система охолодження двигуна вміщує 10літрів рідини, що охолоджує. В системі охолодження двигуназастосовується охолодна рідина ТОСОЛ-А40М або ТОСОЛ-А65М або ОЖ-40«Ліна».

"головка циліндрів алюмінієва, конструктивно схожа з головкоюдвигуна Mitsubishi 4G63B сімейства Orion.

Впускний та випускний клапани
Діаметр тарілки впускного клапана 34, 67-34, 93 мм, випускного –28, 32-28, 52 мм. Діаметр стрижня впускного та випускного клапана –6, 0 мм. Довжина впускного клапана - 112, 76-113, 32 мм, а випускного- 110, 89-111, 69 мм. Обслуговування
Заміна оливи в двигуні Крайслер 2.4 DOHC. Заміна масла та фільтрана автомобілях ГАЗ 31105, 3102, Газель, Соболь та ін. З двигуномКрайслер 2.4 DOHC проводиться кожні 10 000 або через 6 місяців. Удвигуні 5, 3 літра олії, при заміні потрібно 4, 8 літра олії. Якаолія лити:SAE 5W-30, 10W-40 Imperial Oil, Exxon Mobil. Маслянийфільтр має позначення 04105409АВ, виробник «Mopar».
Заміна ременя ГРМ Крайслер 2.4 DOHC. Періодичність замінизубчастого ременя приводу газорозподільного механізму:через кожні140 000 км (для РФ та країн СНД). Свічки запалення служать близько50 тис. Км пробігу. Номер за каталогом – RE16MC, фірма«Champion».
Охолоджувальна рідина в моторі Крайслер 2.4 DOHC підлягає замінікожні два роки експлуатації. Система охолодження двигуна вміщує 10літрів рідини, що охолоджує. В системі охолодження двигуназастосовується охолодна рідина ТОСОЛ-А40М або ТОСОЛ-А65М або ОЖ-40«Ліна».

"система охолодження двигуна вміщує 10 літрів рідини, що охолоджує.В системі охолодження двигуна застосовується охолодна рідинаТОСОЛ-А40М або ТОСОЛ-А65М або ОЖ-40 «Ліна».
"система охолодження двигуна вміщує 10 літрів рідини, що охолоджує.В системі охолодження двигуна застосовується охолодна рідинаТОСОЛ-А40М або ТОСОЛ-А65М або ОЖ-40 «Ліна».
