LED-підсвічування дверей.

Схеми передніх дверей відкриваємо в ELSA Pro з ВІН моєї машини.

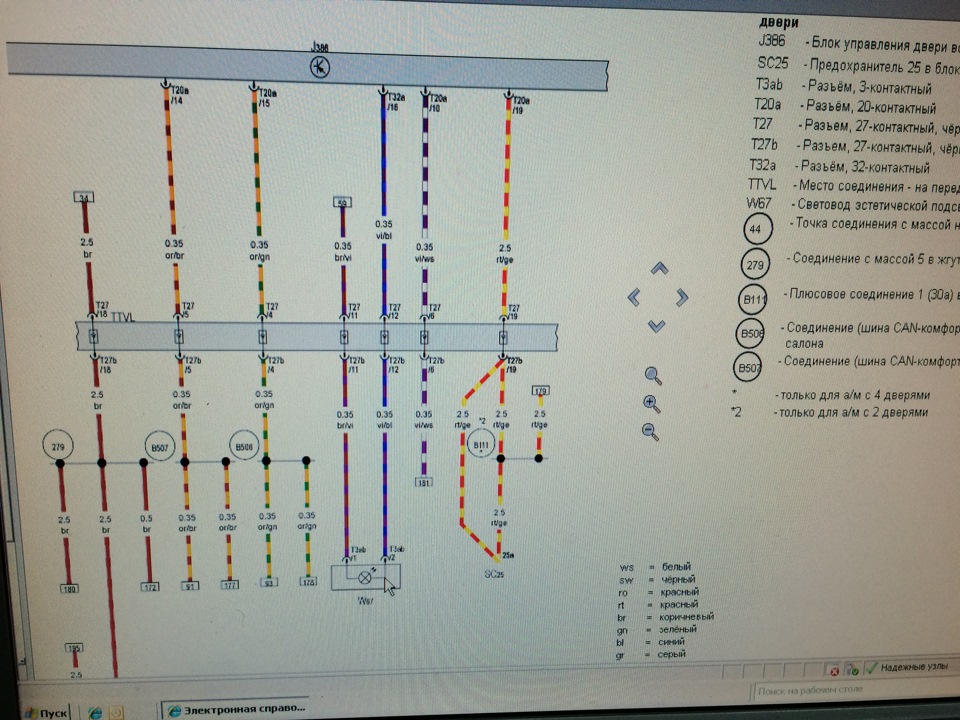

Водійська

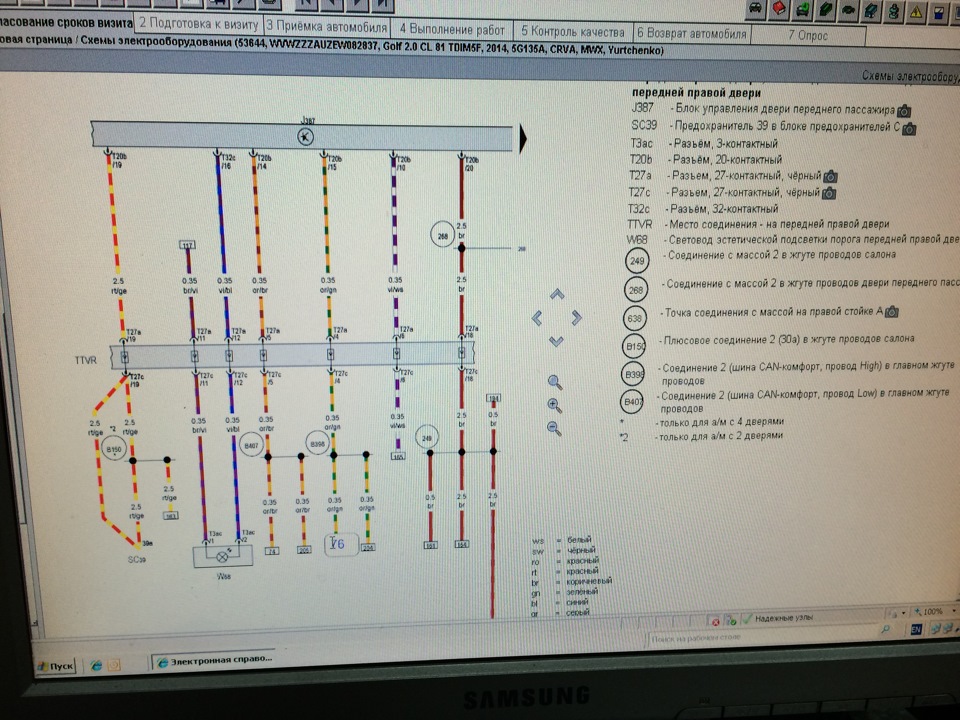

Пасажирська

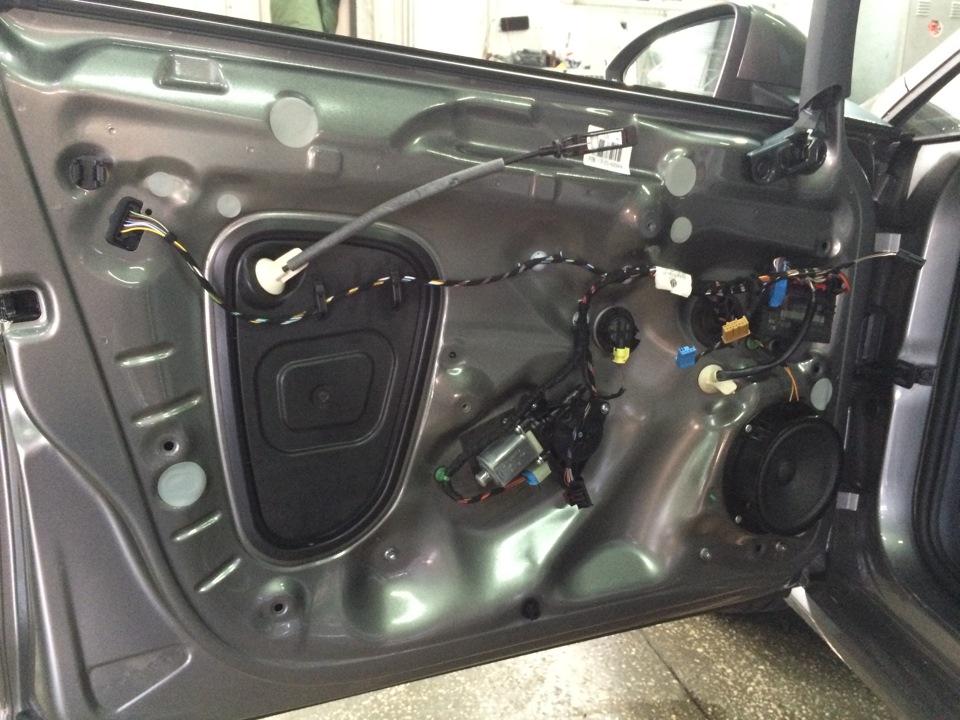

Розбираємо передні двері щоб дістатися до блоків управління .

У моєму випадку плафони передніх дверей підключаються в роз'ємиблоків управління- 11 і 12 піни в обох передніх дверях.

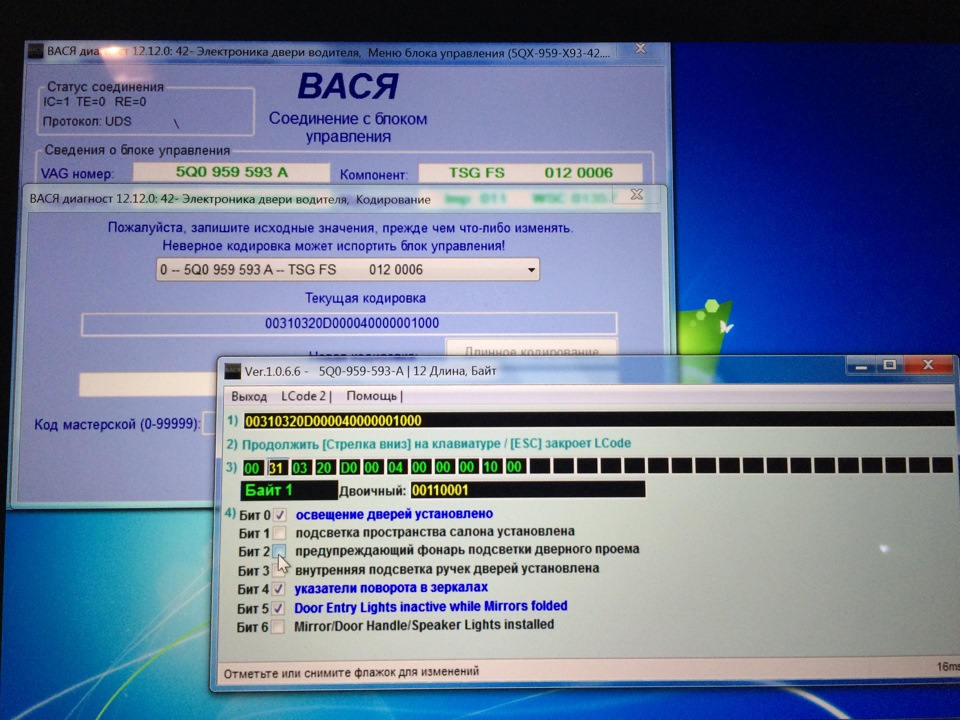

Кодуємо блоки управління передніх дверей.

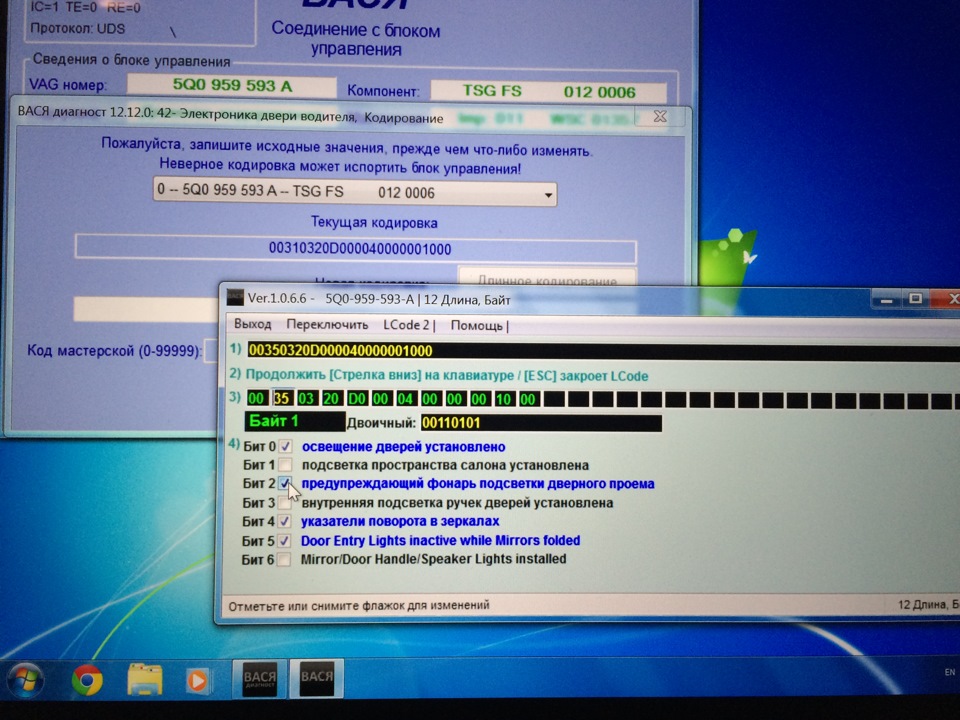

В обох передніх дверних блоках активуємо байт 1 біт 2
Плафони в задніх дверях підключені в роз'єми живлення моторівел/скла бо в задніх дверях немає блоків керування., масу наплафони беремо всередині дверей.
Потрібні роз'єми живлення моторів у задніх дверях в які підключаємоуправляючі дроти до плафонів підсвічування
Масу беремо всередині дверей, можна прямо з мотора
Результат спереду
Результат ззаду
>

Через рік 7.10.2015р галогенові плафони були замінені наоригінальні LED-плафони, що встановлюються в новий VW Passat B8

LED-плафони
Для любителів номерів
Спереду ще галоген, ззаду вже LED
На жаль фото не передає реальної різниці світла. У лід-плафонасвітло м'якше і яскравіше
