LED-підсвічування ніг передніх та задніх пасажирів.

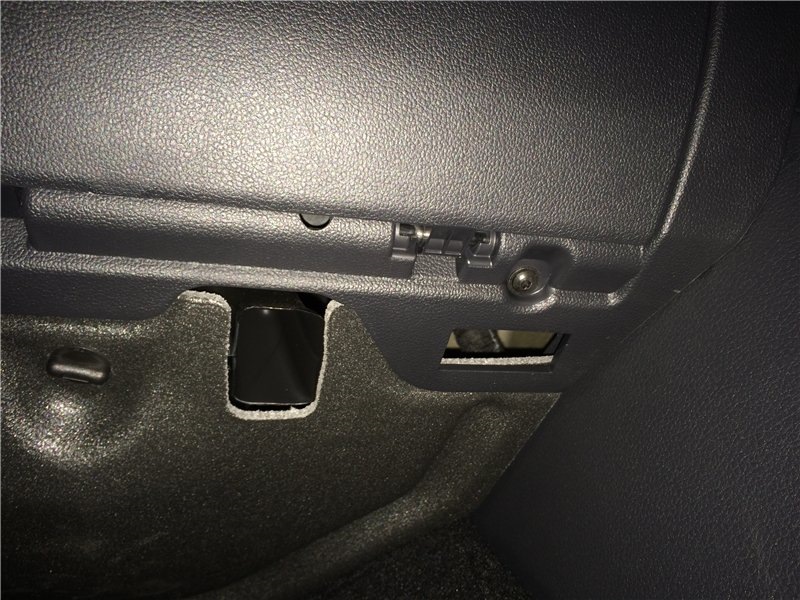

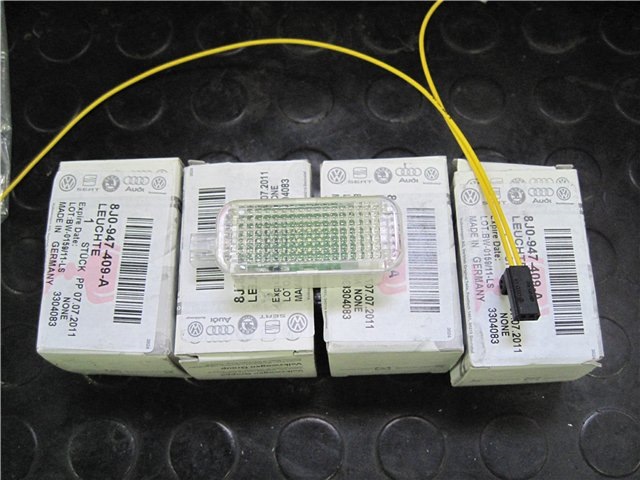

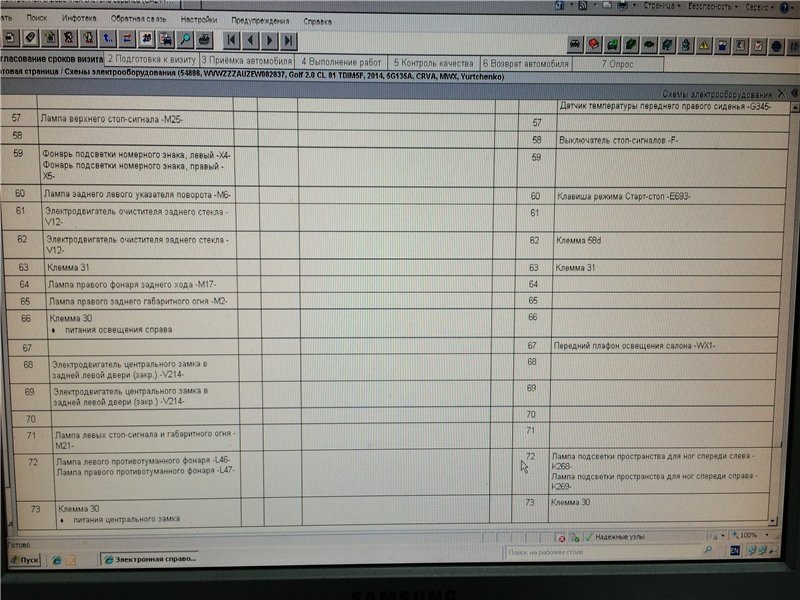

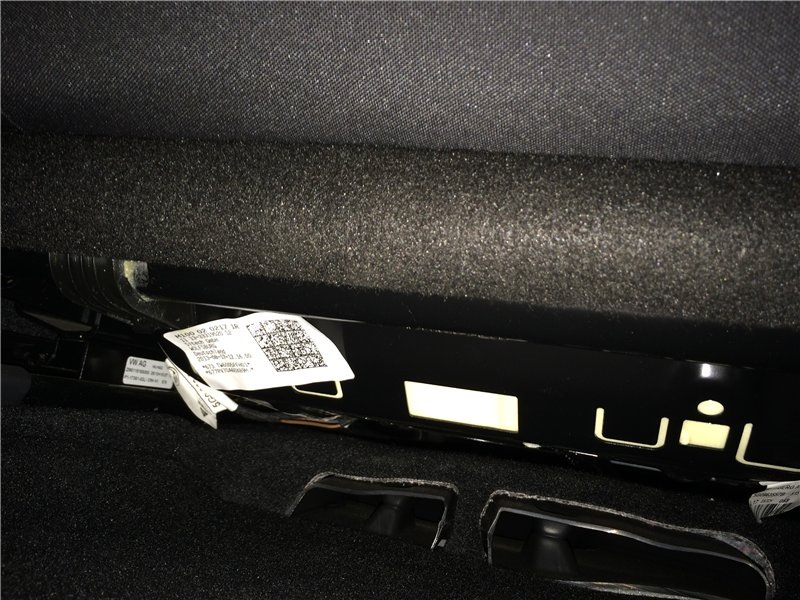

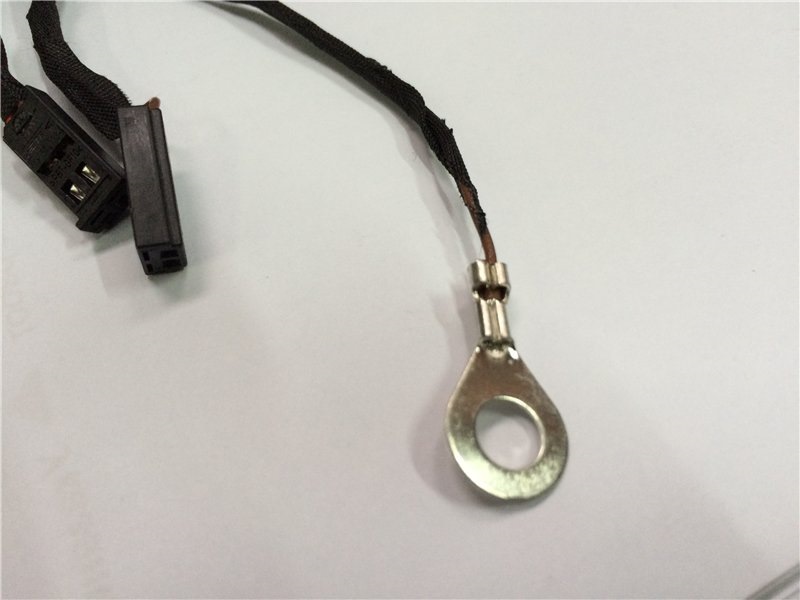

Комплект для встановлення:1. Плафон підсвічування - 8J0 947 409A(4шт). 2. Роз'єм плафона - 4B0 971 832 (4шт). 979 009Е (4шт)4.Провід в 09блок — 000 979 151Е (1шт). 5.Кругла клема для підключення до маси. Передніх сидінь для задніхпасажирів Дивимося ELSA і бачимо, що підключення керуючого проводу в блокцентр.Електроніки(09 блок) у роз'єм С Роз'єм З пін 72. Розбираємо збоку пластик, знімаємо заглушку влівому торці торпедо і накладку знизу торпедо, опускаємо голову ізнаходимо великий роз'єм з білим ключем, відводимо ключ-фіксатор івід'єднуємо роз'єм від блоку.Все інше підписано на колодках роз'єму (дивіться уважно). Виймаємо потрібну колодку С, знаходимо потрібнийномер провод.Збираємо роз'єм, мотаємо провід до загального джгутатканинною ізолентою.Болт маси знаходиться внизу на порозі піднакладкою порога Перед монтажем інших плафонів на свої місця кодуємо підсвічуванняніг в 09блоці (не забуваємо ввести код доступу) .Также не забуваємопрописати підсвічування ніг в адаптаціях. Виходимо з адаптації, пересмикуємо ключ у замку запалювання ібачимо, що все зроблено правильно Тепер можна прокласти проводку вздовж рідних заводських джгутів доштатних місць установки плафонів. До ніг задніх пасажирів проводкапроходить через роз'єми під сидіннями. Результат для ніг задніхпасажирів Для передніх вид ззаду.
Вітаю! Добротно зроблено і докладно все описано… Ось якби реалізувати потенціал ліхтарів 8J0947 409A по повній (що б і червоним при вкл габаритах світило)… була б БОМБА! Можливо Ви в курсі — на Passate B-7 (14 )цікаво це штатні блоки дозволять?..
А для тих у кого є підсвічування із заводу, для встановлення підсвічування в передні сидіння для задніх пасажирів, необхідно тільки плафон, роз'єм 2 і 2 дроти? і тільки підключити дроти під сидінням? або тягнути з-під торпедо?
Коментарі20
А як правильно прокинути кабель спереду з боку водія на бік пасажира?
Вітаю! Добротно зроблено і докладно все описано… Ось якби реалізувати потенціал ліхтарів 8J0947 409A по повній (що б і червоним при вкл габаритах світило)… була б БОМБА! Можливо Ви в курсі — на Passate B-7 (14 )цікаво це штатні блоки дозволять?..
Немає звичайно. З 2019 мод. року дозволяють.
супер, з усіма номерами…
Як прокинути провід до сидінь, під ковроліном?
Облицювання порогів зняти, загорнути килим підлоги і вздовж порогів прокласти проводку. Там штатне проведення йде.
Дякую, хоч сидіння не треба знімати.
Знімати не треба, але відкручувати та нахилити у бік щадного дивана необхідно бо як монтувати проводку під сидінням до плафона в рамі сідла?
Ну так, я так і подумав.
Краса ) Буду за твоїм звітом і собі підключати підсвічування.
Підскажи, а куди підключаються плафони підсвічування в передніх сидіннях? Заздалегідь дякую.
Там багато вільних місць в роз'ємі. Підбираєш піни в маму і тату роз'ємів і проходиш його.
Зрозумів, спасибі. Треба спробувати зробити.
А для тих у кого є підсвічування із заводу, для встановлення підсвічування в передні сидіння для задніх пасажирів, необхідно тільки плафон, роз'єм 2 і 2 дроти? і тільки підключити дроти під сидінням? або тягнути з-під торпедо?
Плафони, роз'єми, дроти та піни для проходу через роз'єми під сидіннями.
Тобто до передніх сидінь все вже підведено?
Ні.
Молодцем!
Спс.
Дивно що у твоїй комплектації не було підсвічування...
