Не люблю я заглушки.
З нагоди було знайдено оригінальну повну планку з кнопкою SET! Цясистема є в меню Шини на екрані магнітоли в налаштуванняхавто.
З кнопкою калібрування системи швидше і зручніше однозначно, ніжманіпуляції через екран Discover Pro.

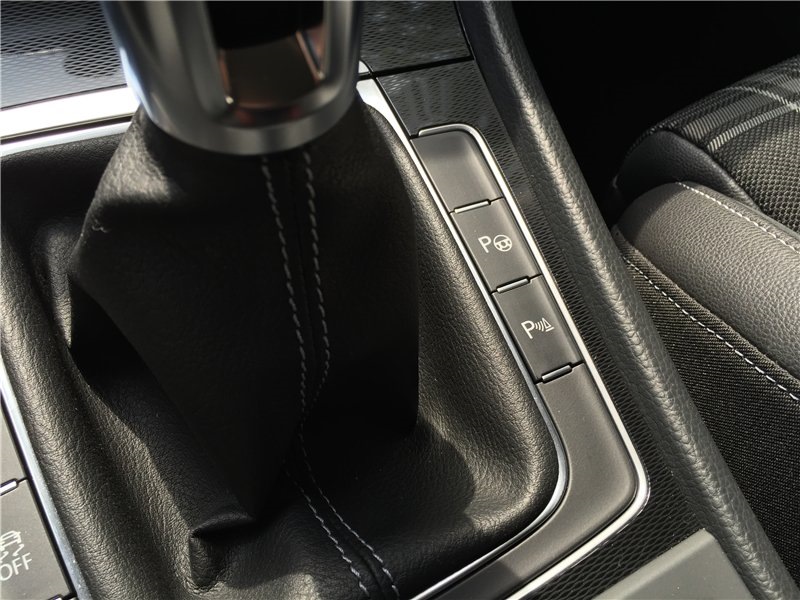

Було.

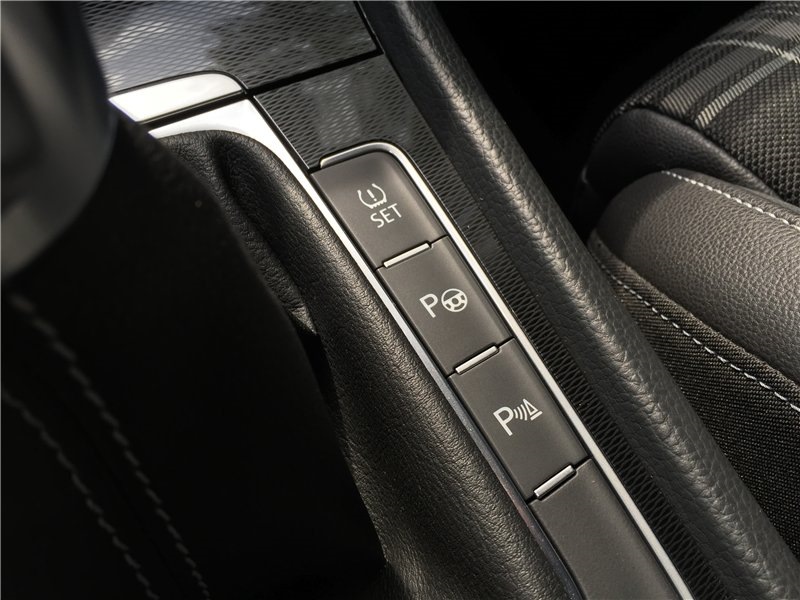

Стало.

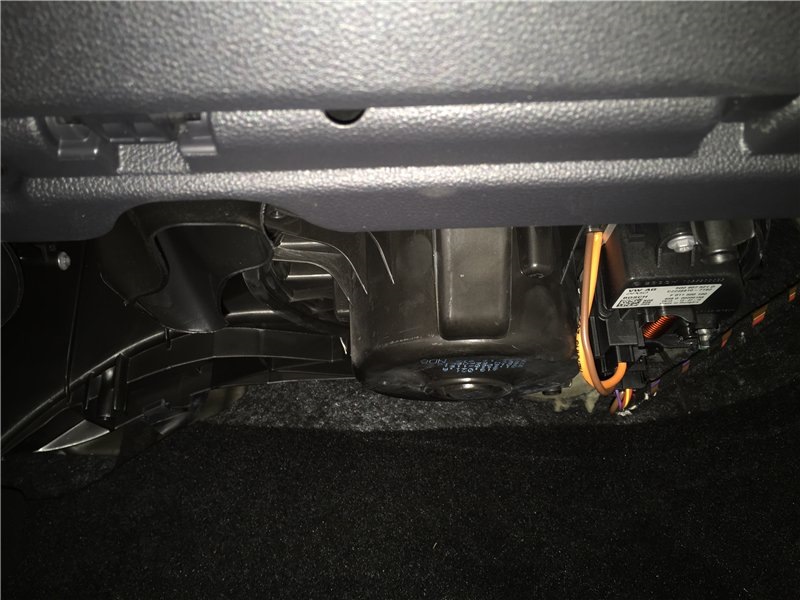

Вигляд зверху Щоб підключити кнопку треба протягнути керуючийпровід в блок ABS. Досвід у цій справі є. Проходимо крізь моторнийщит у штатному місці під бардачком якраз над блоком ABS.Для цьоговикористовуємо жорсткий шматок алюмін.Дроту.На фото видно вхідпроводів правіше вентилятора печі

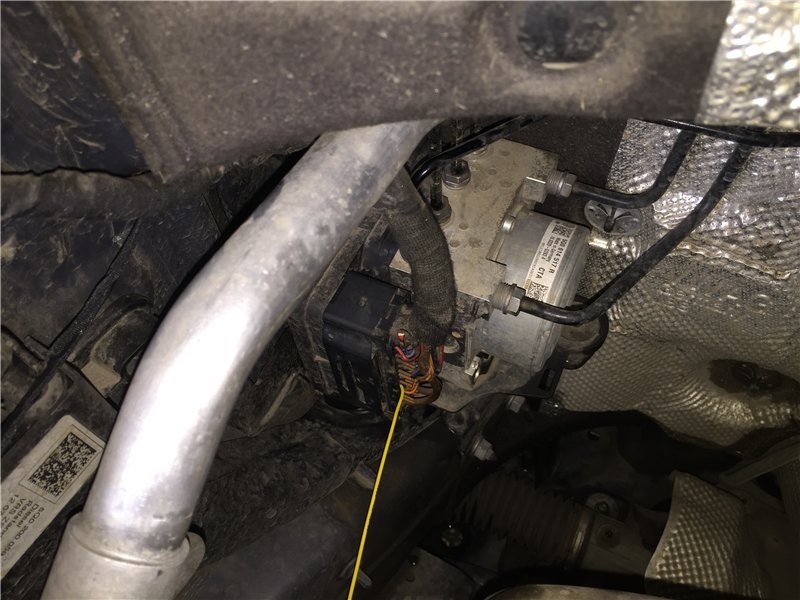

Тимчасово підключаємося в роз'єм блоку ABS щоб переконатися, щосхема прочитана правильно
Заводимо авто і розуміємо, що все працює.
Збираємо все як треба в загальний джгут використовуючи матер'януізоленту.
Підключення кнопки:
9 пін кнопки -> , в 41 пін роз'єму блоку ABS
10 пін кнопки -> "+" 15 клема (запалювання) беремо з кнопкиESC.
Начебто все.

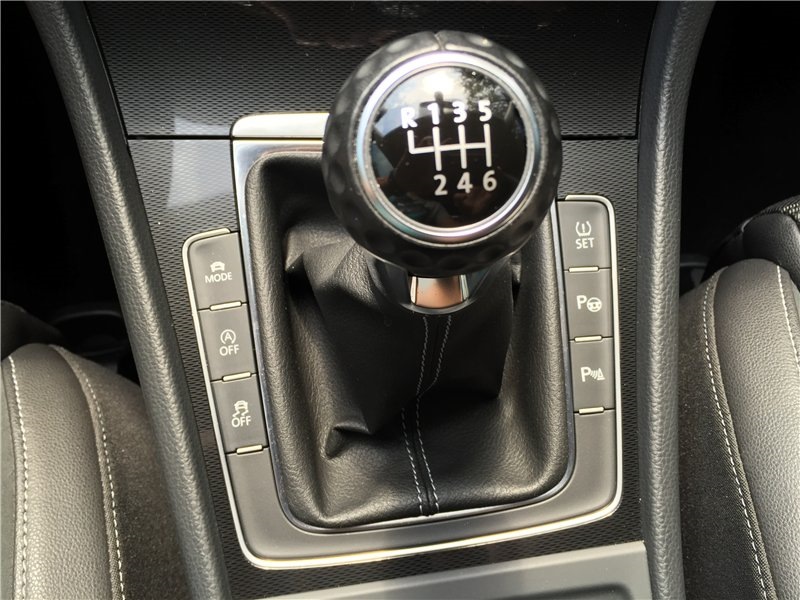

Загальний вигляд в салоні.
Відео роботи
< /p>
Коментарі14
А сам майданчик з кнопками як витягти? дякую
Немає найважливішої інформації - який номер блоку кнопок?
а в блок номер пінів не знаєш? ремонтний провід не цікавий
Пінов немає на них.Тільки ремонтний провід.Є тільки по BMW піни туди, але я не шукав.
Зрозуміло, дякую
Чудово! Теж не люблю, коли порожньо. Все має бути в кнопках!)) А А-OFF підключав?
Дякую за звіт! Дуже цікаво! )
Нема за що.
Підскажи будь ласка каталожник цієї кнопки і де замовив?) давно шукав її)
А ви її не замовте, бо вона недоступна на європейський ринок.
Я знаю, що це на Китай) на Алі замовити хотів, але там теж каталожник потрібен)
і з кнопкою заморочився)))) непоправна людина)
Звичайно. Все має бути чітко.
Вітаю з комплектом!
