Емулятор рівня палива
Раніше писав пост про рівень бензину в баку, при русі з ГБО:https://megadriver.org/p359871-riven-benzinu-ta-perevirka-povnogo-privodu
Виявилося, що або я неуважний, Переклад інструкції неточний Я "очікував" під терміном "емуляція" - прилад на щитку приладів будепоказувати не рівень бензину, а рівень газу ... Розуміння, щобензиновий показометр вважає за витратою - справи не буде! у правійстійці.
Але! Брат зацікавився подібним питанням (у нього емулятор тискубензину), підкинув мені "ясності", поділився посиланням наhttps://megadriver.org/logbooks
> Виявилося, що "цей емулятор" для мого випадку.
В обідню перерву на роботі, прибрав свій таймер, підключив.
Колодка i53. pin 20 у розрив, як за схемою.В налаштуваннях гбовиставив "емулятор FLE-JC"

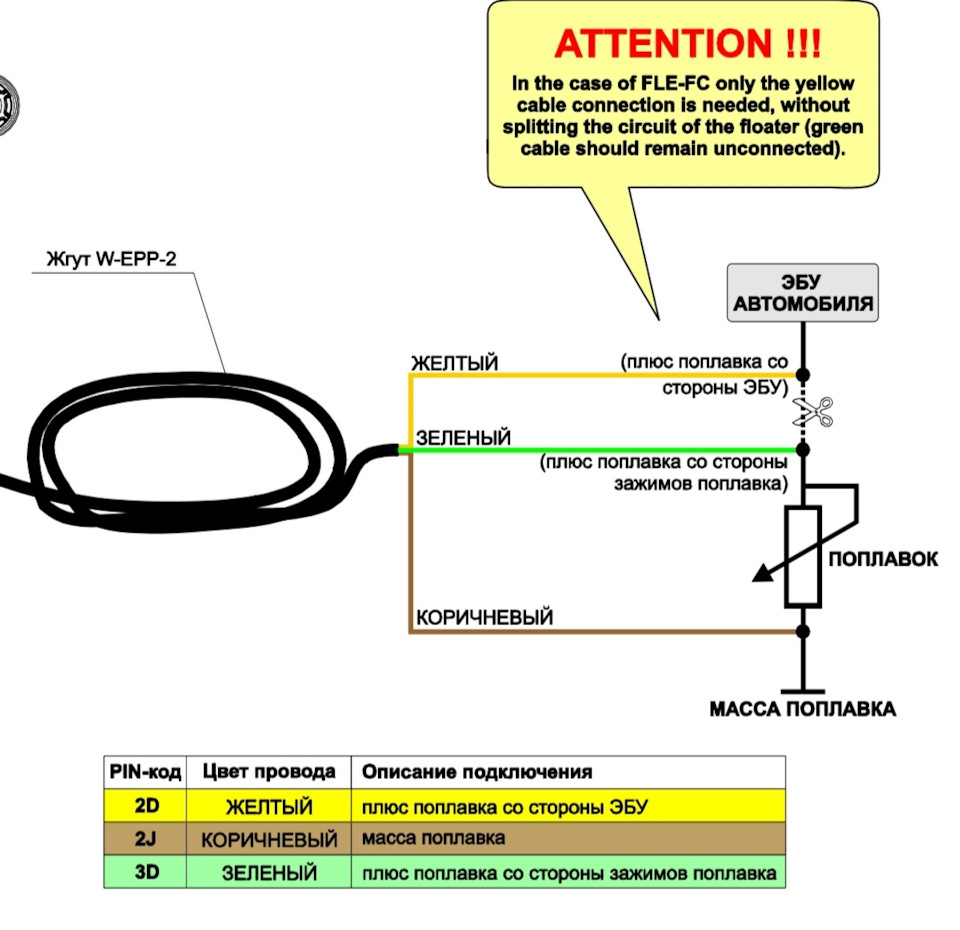

Схема емулятора ДУТ

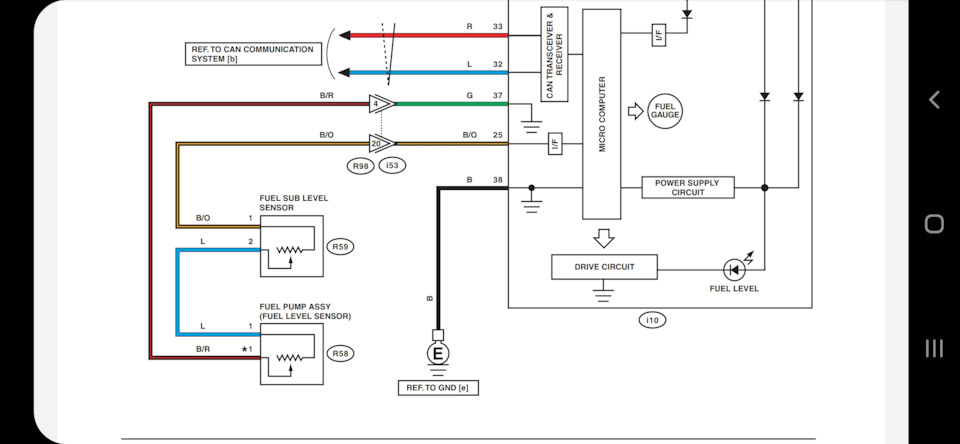

Фрагмент схеми машини
Дописую через добу :
Поїздив, понаблюдал.
При включенні запалювання робить прогін стрілок (і рівень палива), пару секунд показує порожній бак (не запалюючи лампу резерву, як цебуло з моїм таймером), потім реальне становище ... Покизадоволений
Коментарі8
І як він таки працює?)))
При включенні запалення пару секунд показує порожній бак (не запалюючи лампу резерву, як це було з моїм таймером), потім реальне становище
Тобто скидає рідний датчик, не перемикає на датчик ГБО?
Так. Показує реальний рівень бензину. Вчора їздив балон газу порожній, увечері заправив до повного
Якась не закінчена стаття. Результат який?
На першій схемі коричневий йде на масу. На схемі автомобіля нижче, зелений (4) йде на масу. Де правда?
Про кольори проводів писав по ГБО. По проводах в машині, що йде на масу зелений (реально салатовий) - примотався до нього. 20pin коричневий з помаранчевою смугою розрізаний
Правда в тому, що перша схема від емулятора ДУТ, а друга з сервіс-інструкції Субару.
