Друзі, всім здрасте)

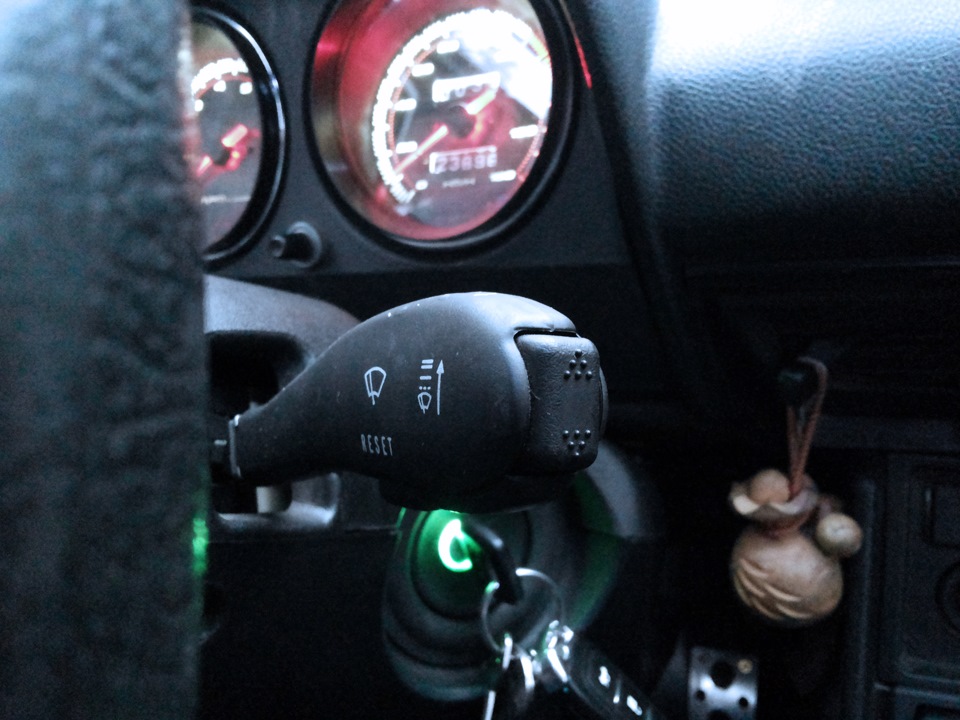

Зробив собі провідний пульт через калино-пріора підрульовийперемикач.

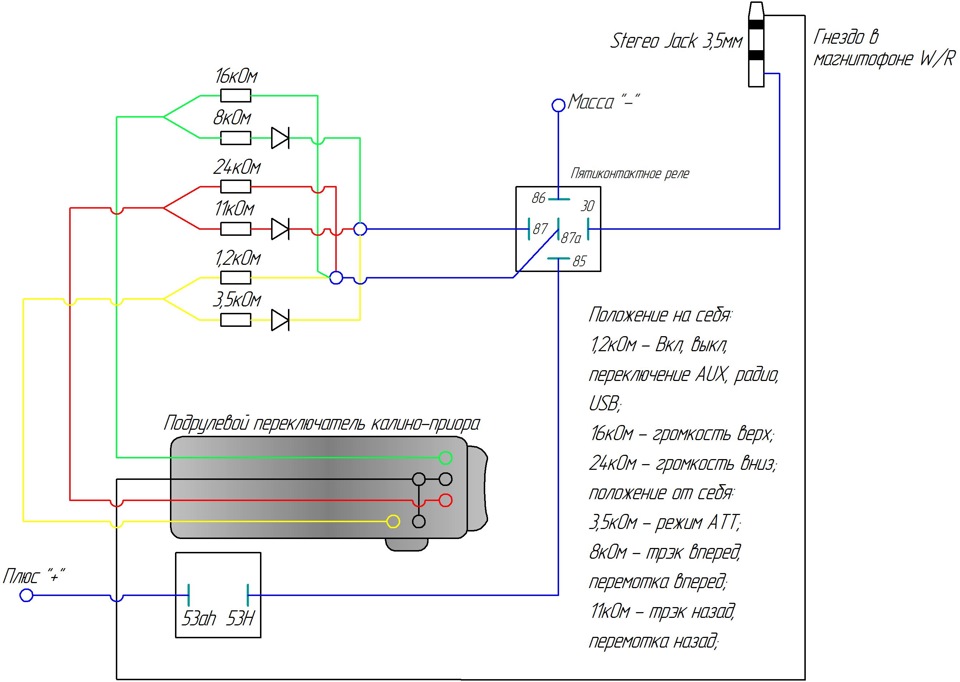

Користуючись матеріалами з драйву зробив схему:
Схема підключення<

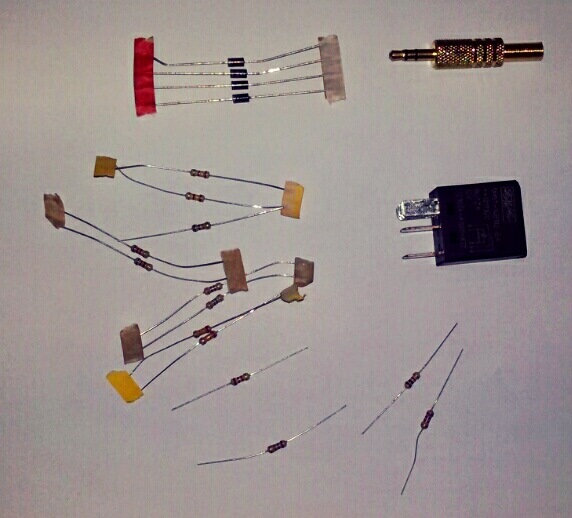

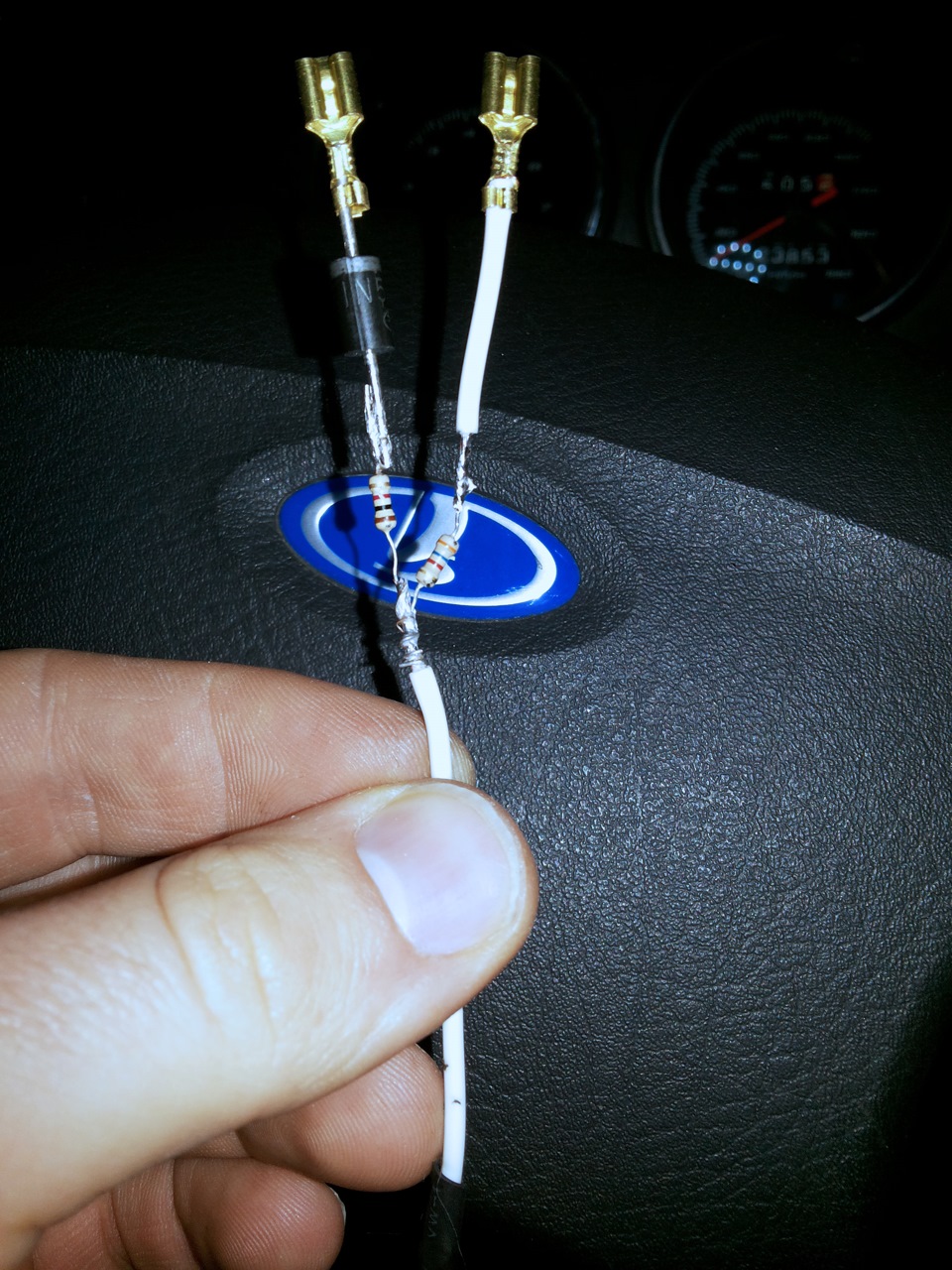

Поїхав на радіоринок купив опори, діоди та стерео джек 3.5мм.1N4007, але з ними схема на жаль не працює.Згадав що колись длямагнітофона купував конденсатор і діод Шоттки, для того, щобмагнітофон при запуску двигуна не вимикався.І тут вони менізнадобилися.
насправді дуже зручно і головне БЕЗПЕЧНО!
Усім удачі!
Коментарі2
За схемою намальовано так що реле там і не потрібно і сенс 5-ти контактного! Чим вона керується? куди + а куди -?
Реле потрібно щоб розділити положення важеля на собі і від себе і замість 3 позицій ми отримуємо вже 6! коли важіль від себе - замикаються контакти 53аh 53Н!
