У нас усіх на панелі приладів є даний індикатор, але він не на всіхзбірках авто працює. Захотілося мені активувати його. Переробокпрактично ніяких немає, потрібно тільки дроти ( сантиметрів 20) і 2смд резистора під маркуванням 102.
І так:

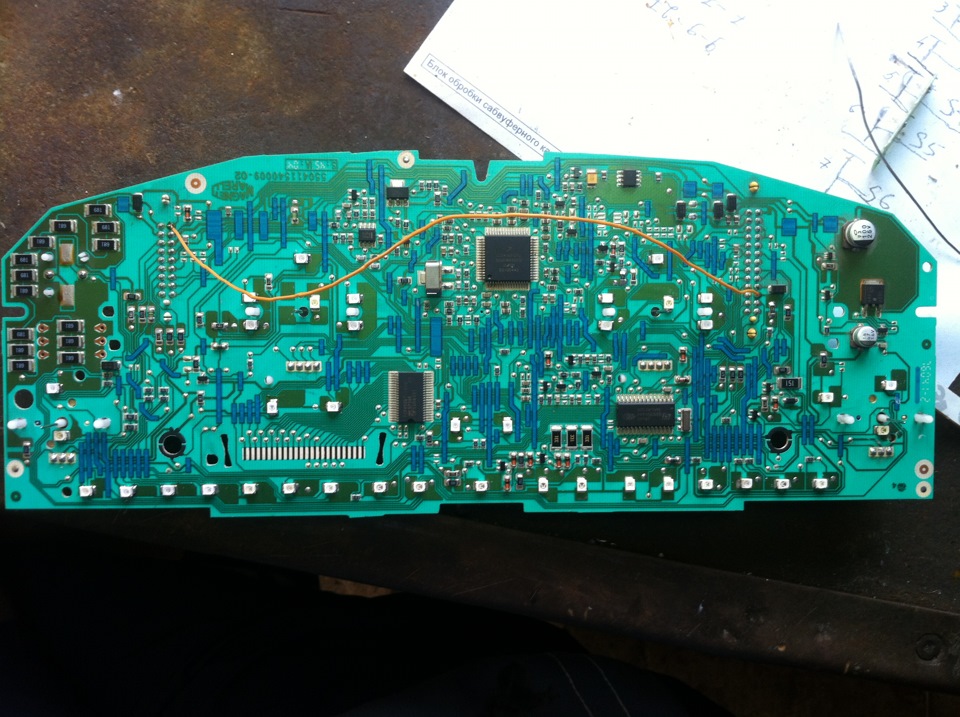

Для початку потрібно зняти розібрати панель приладів і дістатися досамої друкованої плати.Коли вона була в мене в руках, за допомогоюмультиметра, були знайдені ел.Цепи які були не задіяні.

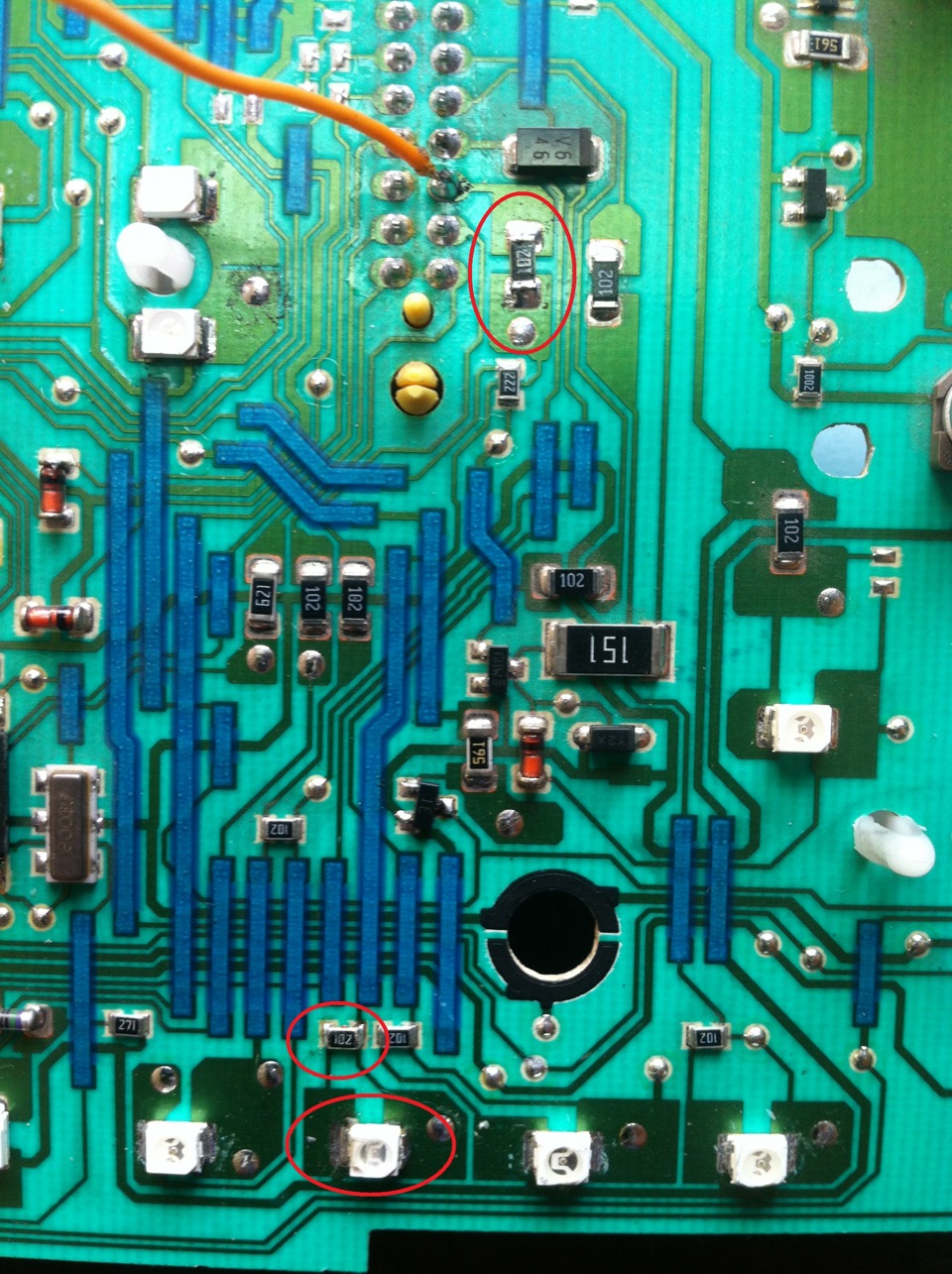

Припаюємо 2 резистори, і світлодіод на свої місця:
Фотка з паяними компонентами

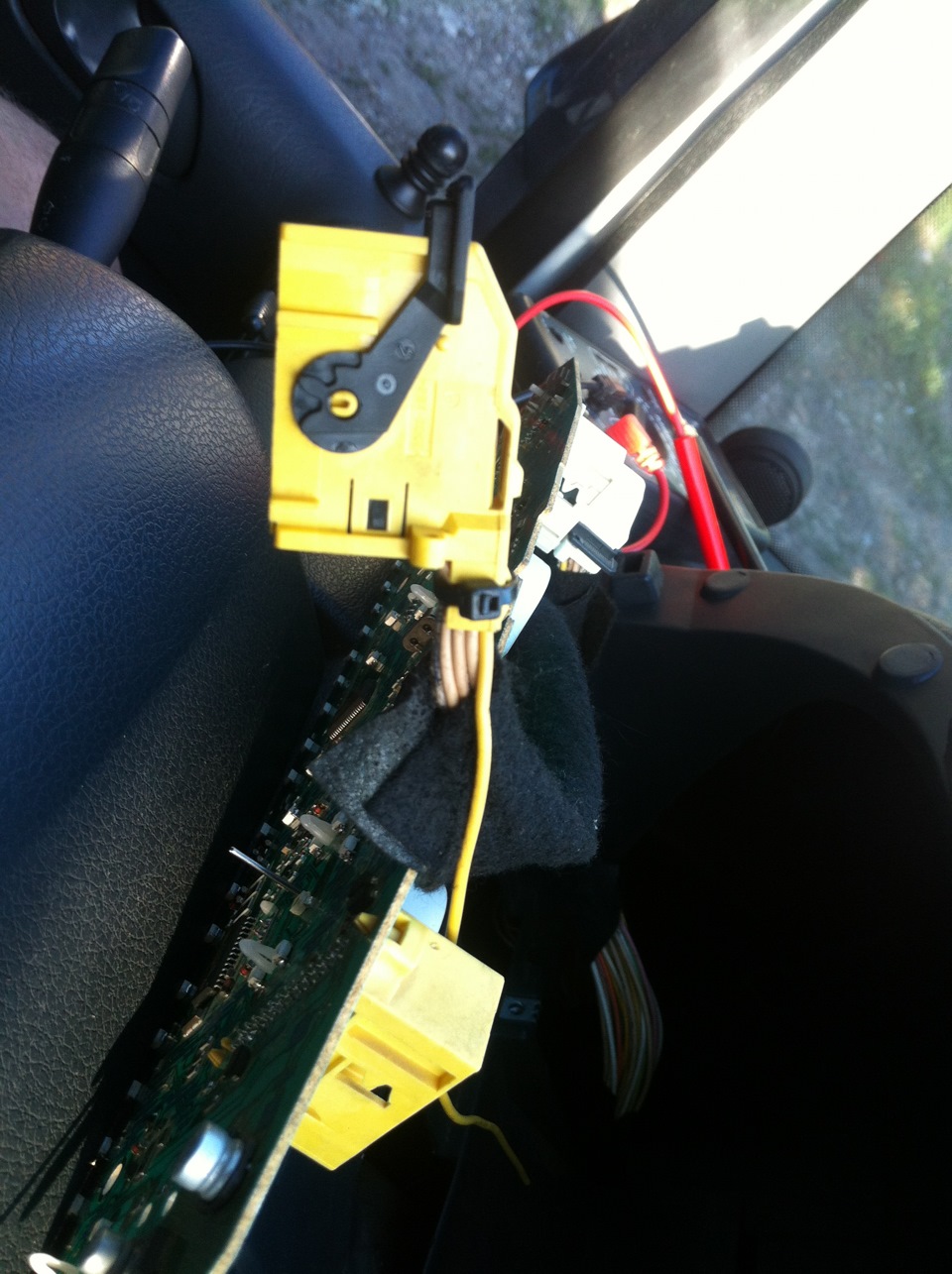

Якщо Ви це зробили, збираємо панель, виставляємо стрілки, підключаємо і радіємо, але не у кожного є підведений провід дожовтого роз'єму позаду панелі приладів. ) або підвести провід доконектора (я зробив саме за другим способом)
установка перемички

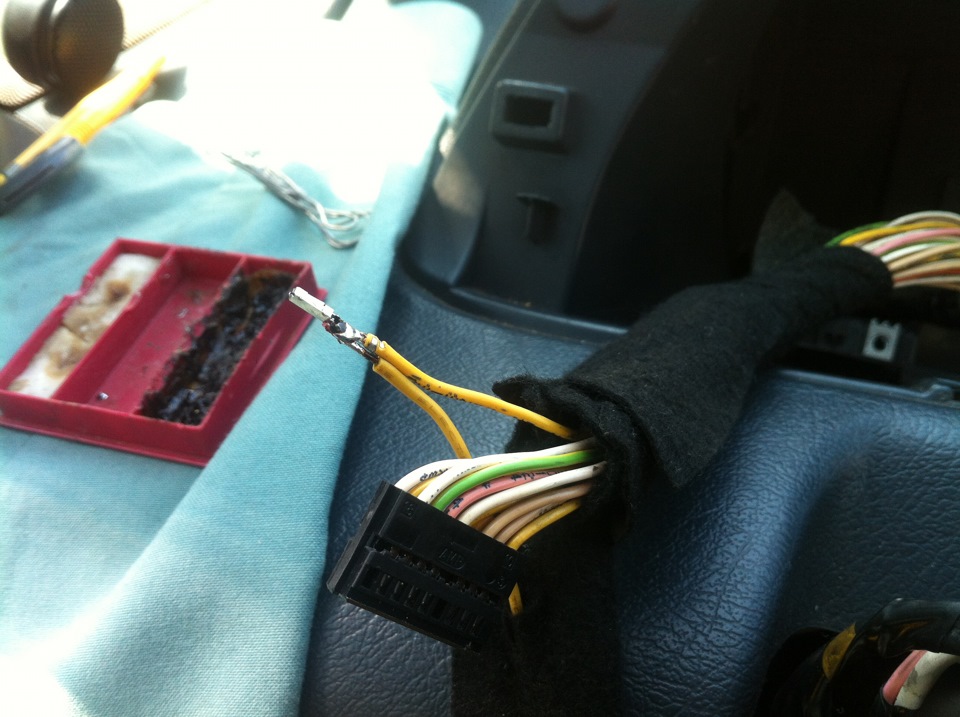

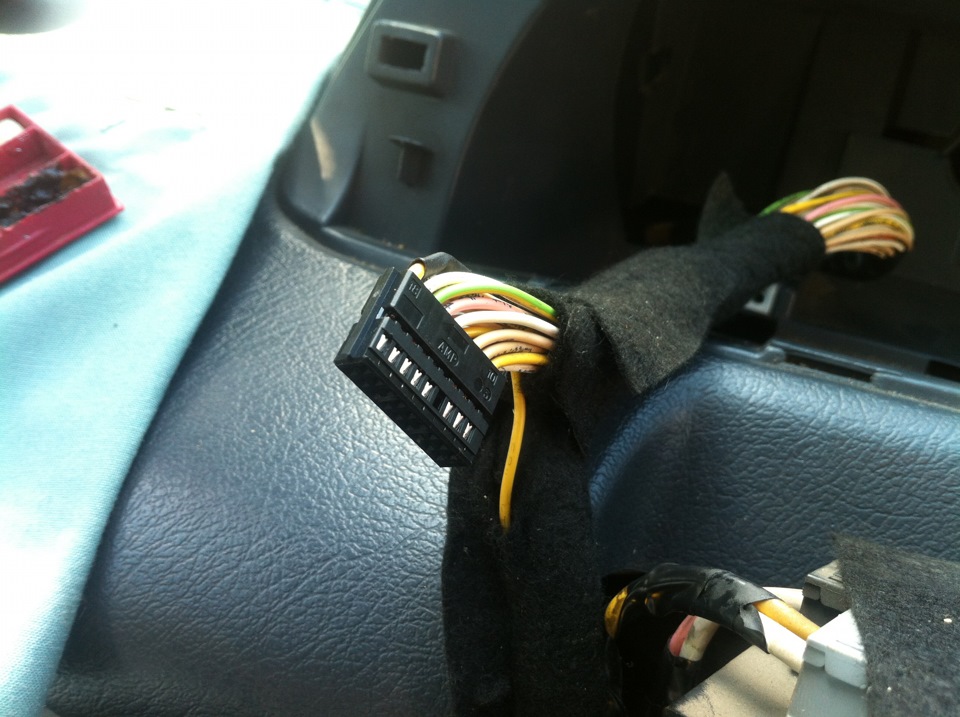

Але мені не хотілося такого вирішення проблеми і вирішив зробитивсе за заводськими стандартами. Розібрав 2 колодки та проселивпровід під ганчірчастою ізолентою до двох колодок. Акуратно підпаявдо 18 піни на білій колодці, обтягнув термокембриком. І зібравобидві колодки
установка перемички
установка перемички
установка перемички
установка перемички
Відео підтвердження всьому виконаному))
Коментарі3
Дякую за статтю все у мене вийшло, але є одне але коли відкривається права дверцята індикатор не світиться. може є якісь секрети?
Проблема у самому роз'ємі що у двері. Можливо зробити щоб світилися від усіх дверей. 15 хв. біля блоку комфорту
Класно! Візьму на замітку ... І підсвічування дуже симпатичне - зелененька ...
