Передачі сигналу провідна
Відео вихід 75 ohm
Характеристики оптики
Зображення кольорове/чорно-біле
Тип зображення дзеркальне, звичайне
Дозвіл (у ТВ-лініях) 480
Матриця CCD (сharp)
Дозволювальна здатність матриці 542x492
Линза F=1.9mm
Горизонтальний кут огляду 170 °
Мінімальна освітленість 0.3 лк
Стандарт відеосигналу PAL, NTSC
Співвідношення сигнал/шум 60 dB
Характеристики корпусу
Ступінь захисту IP66 (максимальний захист від пилу, захист відводяних струменів/морських хвиль)
Мінімальна робоча температура -20 °C
Максимальна робоча температура +75 °C
Електроживлення
Харчування 12 В
Потужність 0.54 Вт До речі в описі камери написано Гольф 6 і вонапід лампу W5W. А ось усі камери, у яких написано Гольф 7, вони зісвітлодіодами. Я витяг підсвічування номера у мене виявився підлампу 1k8943021. За каталогом вона ставиться і на Гольф 6 і наГольф 7. Просто для Гольф 7, є ще світлодіодні лампи 1k8943021С.Загалом майже купив, але дружина сказала, що хоче щоб ховалася вручку відкривання багажника.
Збирався купити китайця в штатний дизайн
32711203183.html
І навіть з динамічними паркувальними лініями
ua.aliexpress.com/item/Go…steering/32267052626.html
Але тут на OLX знайшов оголошення про продаж нової оригінальноїкамери 5G0827469F за гарною ціною в комплекті з камерою проводиласяпроводка. У комплекті не було дренажного шлангу 5G9827861 (заміна510827861). За ідеєю до камери не повинно бути проведення так як цене настановний комплект. Але тут проводка була, та її схоже робиликитайці. Вони примудрилися провід +12В зробити коричневим! А у VAGкоричневий провід це земля! Лише на краях промаркували йогочервоною фарбою. Поставив сам, якістю зображення розчарований.Зображення трохи розмазане (правда кути огляду великі) і низькасвітлочутливість вночі (гірше ніж китай Primax). Вже потім язнайшов в описі документації з самонавчання параметри штатноїкамери:
Розмір зображення 640 x 492 пікселя
Фокусна відстань 2, 8
Світлочутливість 1, 5 люкс
Захоплення горизонталлю апертурний кут 132°
Захоплення по вертикалі апертурний кут 108°
Діапазон робочих
температур
від –40°C до +90°C
Електроживлення 12В
Споживаний струм не більше 40 мА
Якби знав заздалегідь, то однозначно купив би китай. І дешевше іякість вища.
Отже трохи фоток установки.

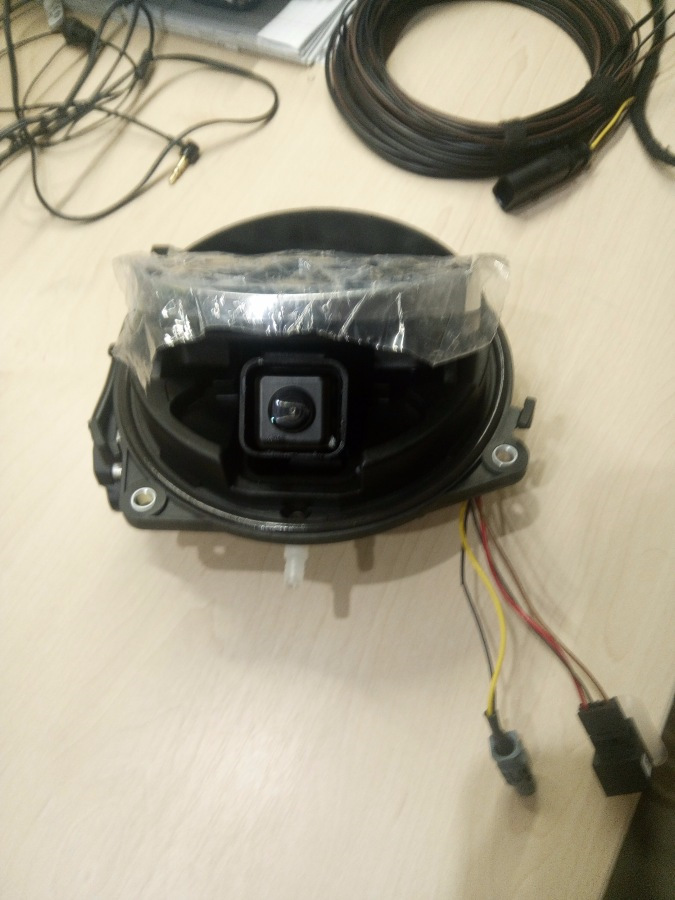

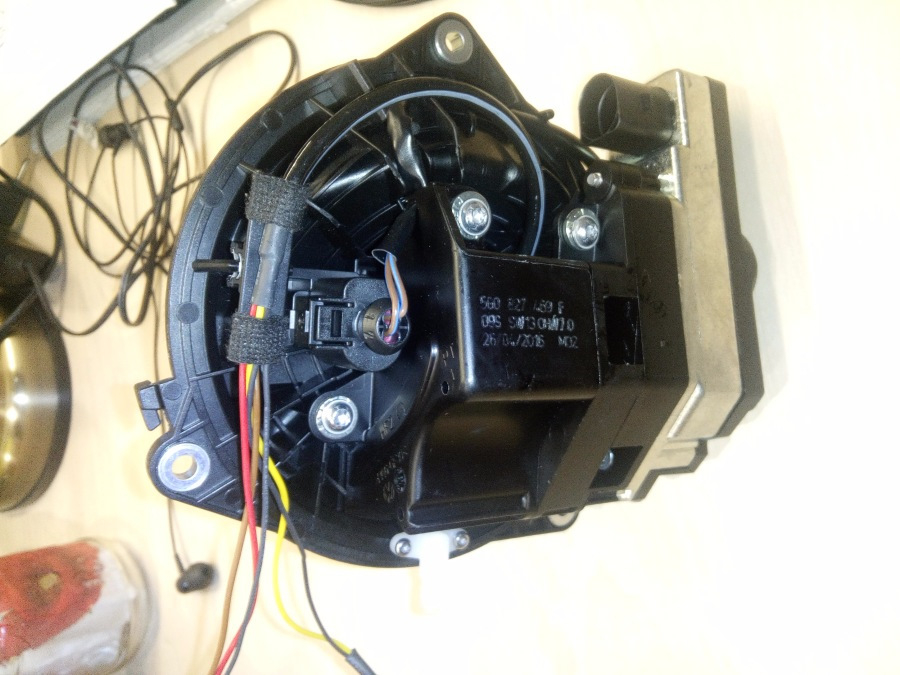

Камера

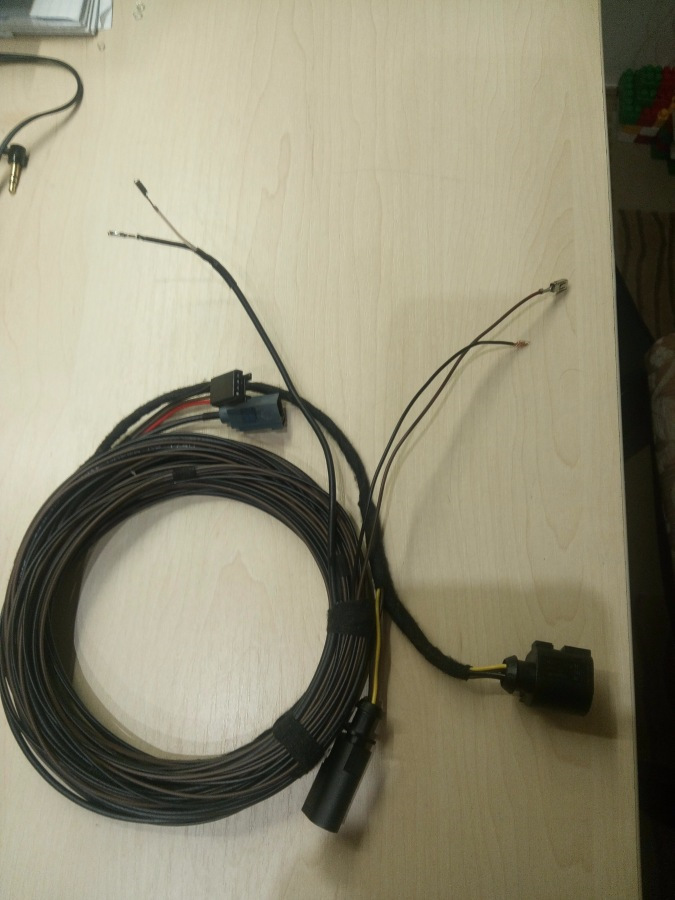

> Вивчаємо проводку. Продзвонюємо тестером.

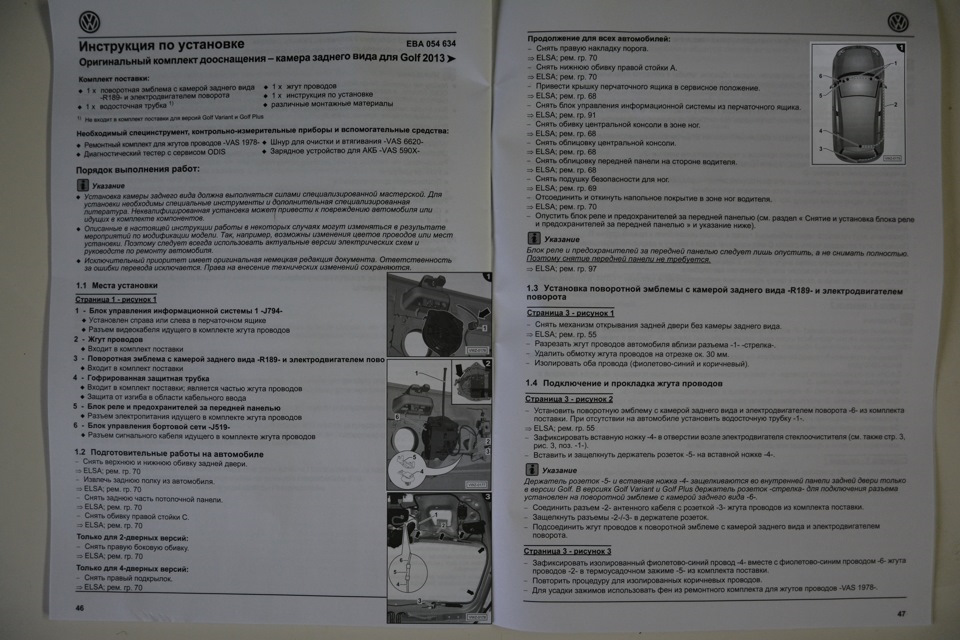

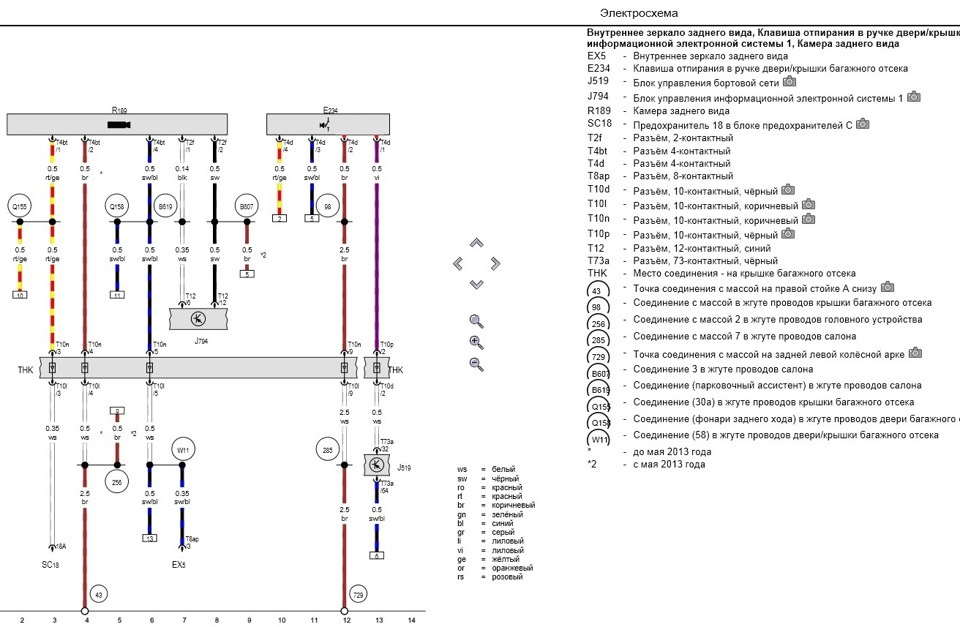

Порівнюємо зі схемою з ялинки (фото не моє). По підключенню (фотовзяті у salimbo82 https://megadriver.org/logbooks).
Бо я підключав камеру не до штатного А до відеоінтерфейсу довелосяприпаяти звичайний RCA роз'єм, а також припаяв ще один провід маси (на схемі він позначений як 2 *). Згідно з інструкцією підключенняпотрібно знайти провід маси в джгуті проводів магнітоли таприєднати до нього. Я зробив простіше, підключив масу до точкиз'єднання з масою під номером 48 під пластиковою накладкоюпорога.
Оригінальні контакти зберіг і заізолював.
суботнім ранком приступаємо (в принципі в ялинці описано як щознімати див інструкцію вище). Відкручуємо шурупи якими тримаєтьсяобшивка багажника. Знімаємо верхню планку обшивки (вона тримаєтьсяна клямках), потім бічні. Потім основну частину, і отримуємо доступдо кнопки відчинення дверей.
< p>
Міняємо кнопку на кнопку з камерою. Проводку вирішив вести полівому боці дверей. Далі нам потрібно приєднати сигнальний провідзамку (чорний у моїй проводці) до проводу заднього ходу (синьо-чорний). За інструкцією це потрібно робити біля роз'ємуз'єднання проводки дверей із корпусом. Але я запитав біля лівоголіхтаря заднього ходу. Там дротів менше, легше дістатися. Знімаємоабо частково від'єднуємо задню планку стелі салону. І простягаємопроводку через гумову гофру. Тут я зрозумів що з RCA контактом япоспішив. Однак мені вдалося його протягнути. Знімаємо правунакладку порога, а також накладку над аркою заднього колеса.Накладки задньої стійки я не знімав а тільки злегка відтягнув щобпротягнути дроти до блоку магнітоли і відеоінтерфейсу.
На зняте переднє сидіння не звертайте увагу. Це я ще робив LEDпідсвічування для ніг (буде окрема тема). У порозі знаходимо точкудля кріплення маси. А провід живлення тягнемо до блокузапобіжників, який перебуватиме за речовим ящиком зліва від керма.І ось тут я промучився кілька годин намагаючись відсунути блокзапобіжників відтягнути його і витягнути фіксатор.
Блок запобіжників варто зручно, щоб у ньому поміняти запобіжники.Достатньо просто витягнути речовий ящик, але щоб встромити новийконтакт, потрібно витягнути блок, витягнути з нього фіксатор, вставити контакт. Відповідно до ялинки щоб витягнути блок потрібнозняти торпеду! Втім кинув по часнику, через особливу. І зробивправильно вже пізніше коли робив підігрів керма. Трубку замовлявокремо. 100 грн і 2 тижні очікування.
Прибираємо силіконову трубочку, що тимчасово стоїть
і ставимо оригінальну попередньо вкоратив за розміром
При цьому блок накладає динамічні лінії паркування та парктронікповерх зображення камери.
"а камера заднього виду зі статичними лініями паркування. Але мійнавігаційний блок не тільки навігація, але і блок комутації кількохджерел відео сигналу. Власне там є і вхід для відео камери.
При цьому блок накладає динамічні лінії паркування та парктронікповерх зображення камери.
"а камера заднього виду зі статичними лініями паркування. Але мійнавігаційний блок не тільки навігація, але і блок комутації кількохджерел відео сигналу. Власне там є і вхід для відео камери.
При цьому блок накладає динамічні лінії паркування та парктронікповерх зображення камери.
Коментарі2
Камера точно оригінальна? Картинка швах для оригінальної камери, причому скільки не бачив штатних камер на гольфах - все набагато краще.
Ну заводський номер на ній вибитий. Потрібно не забувати що у мене MIB1 а там роздільна здатність екрану 480х240 а у камери більше. А далі відео інтерфейс перетворює зображення з камери до роздільної здатності екрана. Ось подешевшають Discover Pro то...
