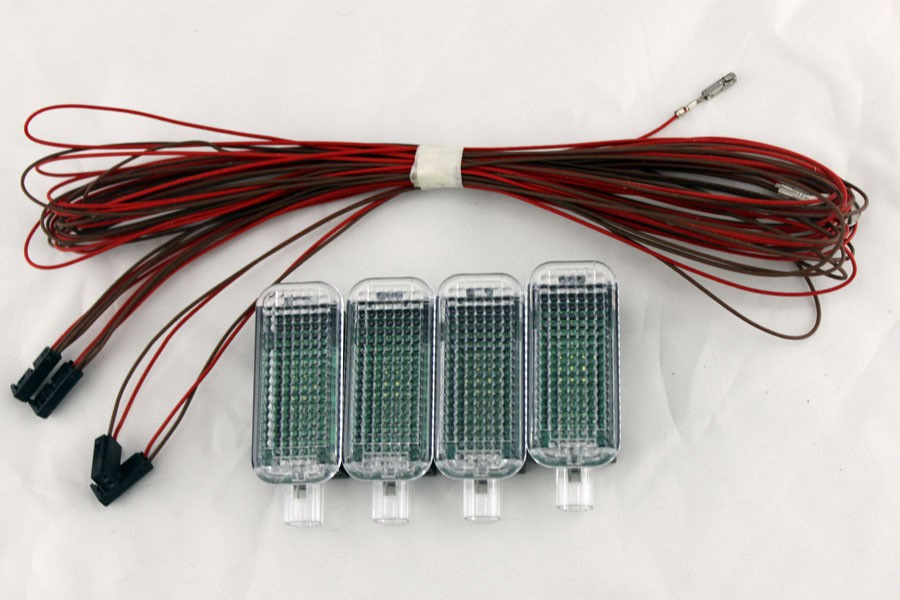

У результаті в Китаї був закуплений комплект підсвічування для ніг, можна купити і оригінал, але цінник не гуманний. Виду то почав зпасажирського сидіння.

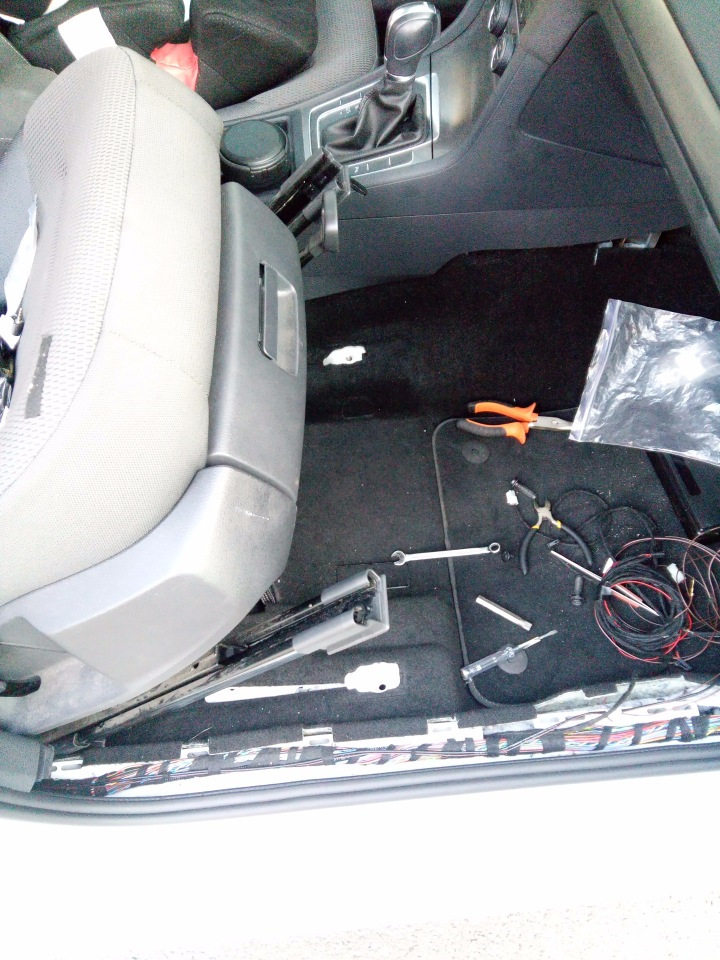

Відкручуємо сидіння.Спочатку задні гвинти потім передні. Саме втакій послідовності.

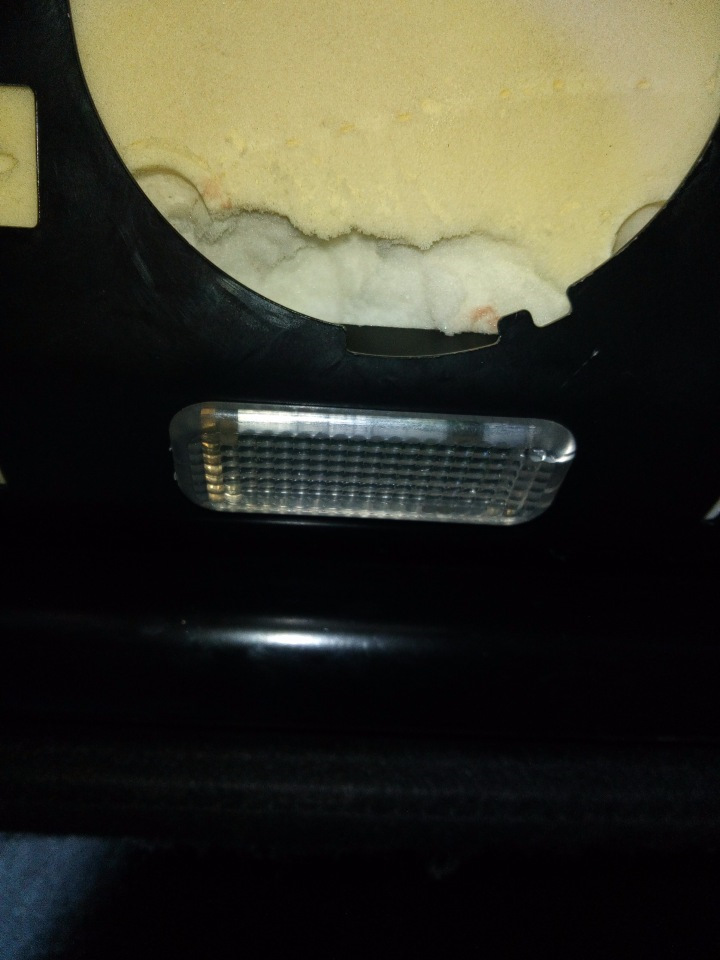

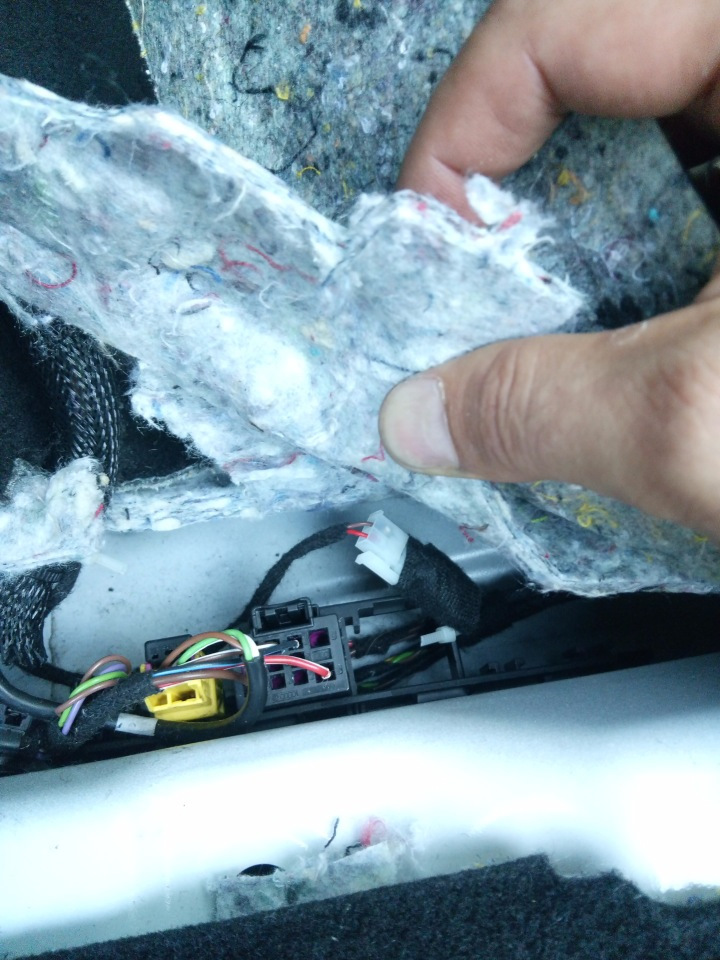

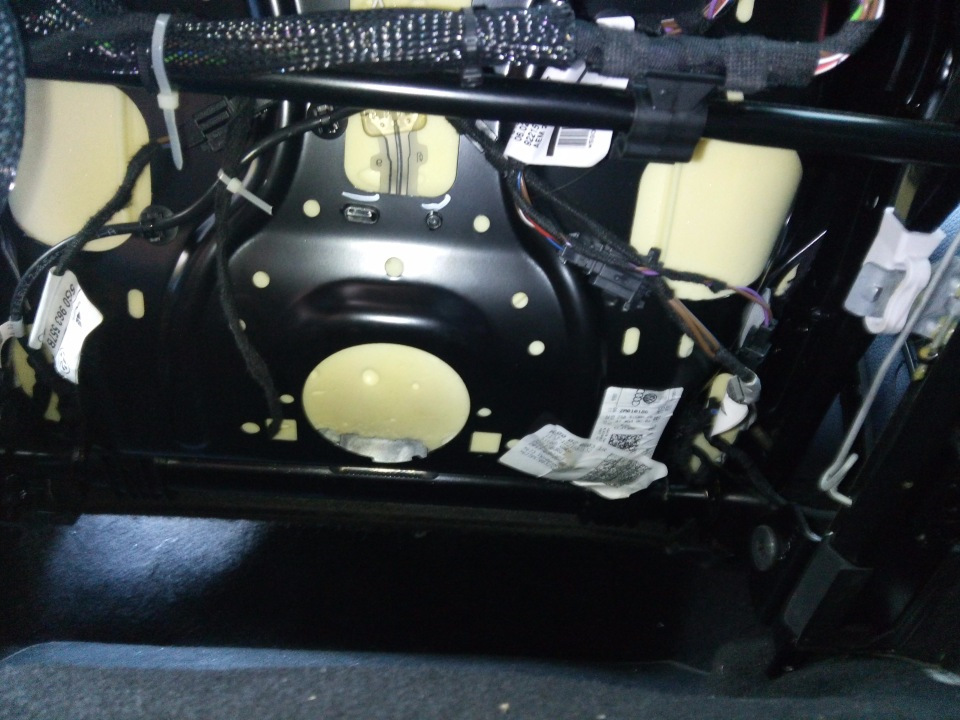

Проведення підсвічування йде цілісне без пінів для роз'ємів сидінь, але раптом знадобитися зняти сидіння я вирішив поставити роз'єми.Впринципі можна було купити оригінальні піни і вставити в штатніроз'єми, вільні осередки є, але їх потрібно замовляти і чекати. Япросто поставив невеликий роз'ємник і закріпив його на вільномумісці, а потім перероблю. Довелося прибрати зайвий поролон і трохиножем обробити плафони. Відкриваємо капот, знімаємо ручку і поріг збоку водія.
Знімаємо накладки під торпедою з боку водія та пасажира, а такожнайнижчі накладці центрального тонелю. Пасажира (я настількизаробився що забув про фотографії, тому кілька наступних фотовитягнуті у voyager З його теми з підсвічування дляніг https://megadriver.org )<
і водія (фото не моє) Відключаємо акумулятор. На дотик знаходимороз'єм З модуля BCM і відстібаємо його (фото не моє).
Клему маси прикручуємо на точку з'єднання з масою авто під порогомз боку водія.
Далі все збираємо. Підключаємо аккумулятор і кодуємо.
у довгому кодуванні 09 блоку
Байт 5, біт 7.
Байт 17, біт 3.
У ГУ з'являється регулювання яскравості підсвічування. Далізаходимо в адаптацію 09 блоку, попередньо ввівши код закритоїобласті 31347
знаходимо канал:
Leuchte30FR LC72 Lasttyp 30:
вибираємо 36 — LED Kleinleistung (якщо у вас LED підсвічування абовибираємо лампи відповідної потужності та кількості)
Leuchte30FR LC72 Lampendefektbitposition 30:0
Leuchte30FR LC72 Fe Byte DTC-DFCC 30:2
Leuchte30FR LC72 Lichtfunktion A 30:Footwell Light
Leuchte30FR LC72 Dimmwert AB 30:100
Leuchte30FR LC72 always
І ось з цим пунктом у мене виникла проблема.
Leuchte30FR LC72 Lichtfunktion A 30:Footwell Light
У мене не було. Були варіанти тільки німецькою.
Беру гугл транслейт, забиваємо Footwell Light і переводимо нанімецьку отримуємо Fußraum Licht.
Але такого теж немає. Шукаю щось схоже і бачу
Ну і в результаті отримуємо
Тепер у темний час доби з гольфу, якось приємно виходити і якщо щовпало на підлогу його можна побачити.
