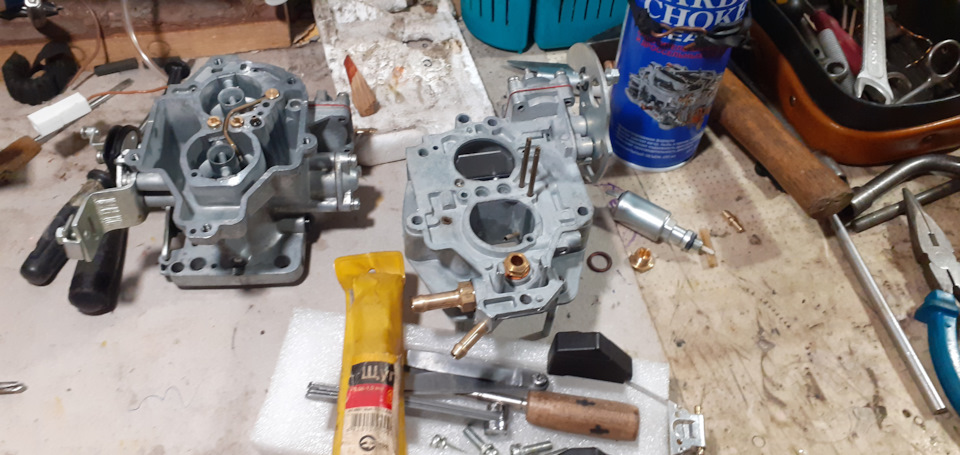

Розібрав, перевірив відповідність всіх жиклерів даної моделі, всеокей :

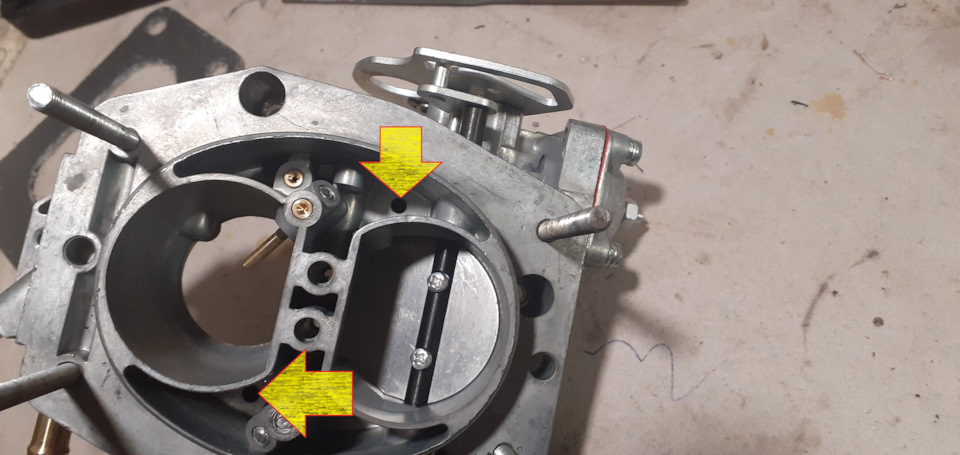

Але все ж таки без доопрацювань не обійшлося. Відразу замість"7"-го кулачка рідного поставив мій пиляний "4"-ий з підшипником небуло :Довелося трохи розсвердлити отвори, щоб втиснути їх туди. Річдуже стоїть, через ці дірки смаринки, що не відфільтрували "повітря", прямо потрапляють у поплавцеву камеру, і часто далі вклапан холостого ходу, а воно нам треба? :-)):

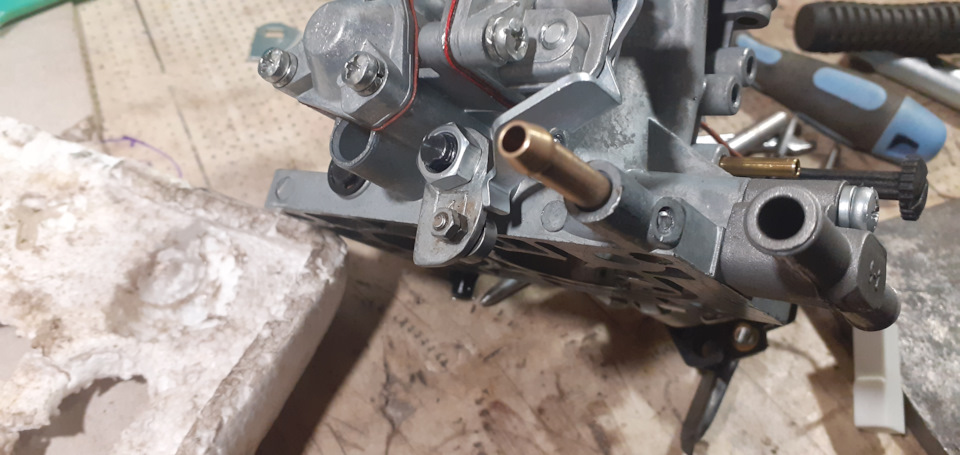

Так само голку запірного клапана залишив з "пекарівського", ніразу(! ) за час експлуатації вона мене не підводила, а на ДААЗістояла проста з кулькою :
< /
Ну і з сервоприводу. Багато часу пішло на припасування тавстановлення "мікриків". Все робилося без креслень, сутоіндивідуально, вирізав з картону, підганяв, підгинав, потім вирізавкронштейни під "мікрики" вже з щільного листа алюмінію, потрібнобуло б ніде нічого не заважало приводам на карбюраторі, і в той жечас що було все компактно . Що б можна було без проблем знятиверхню кришку карбюратора якщо знадобиться, або карбюраторацілком:Ще потрібно буде два роз'єми на косу, що йде в салонпоставити, щоб карбюратор можна було повністю зняти. (тільки заразвіддуплився, дивлячись на фото) :ще два поставлю на салоннупроводку
П'ятиконтактна кнопка не підійшла, "мікрики" весь час розмикаютьодну половину ланцюга, без них все працює, але мені потрібна буласаме сигналізація про стан заслінки, а без них ніяк. Тому ось затакою схемою :
згоден, кострубато, але принцип зрозумілий
Відео вже зібраного на чистову сервоприводу :
Як потеплішає на вулиці — встановлення на машину.
Усім до побачення, всіх благ, рівних доріг та чистого бензину! Запчастини на фото:FDB1603
