Натрапив на кілька статей про переробку блоку пічки Ланоса іпомітив, що свій варіант не додав сюди, хоча зробив ще тоді, колиробив приладку, опис у цих статтях:Приладка 1 і Приладка 2.
Рекомендую по темі:Виправляємо проблеми з тросиками печі., цетрудомістко, а результат не відрізняється від мого, і по-моєму, настрічці недоцільно робити, тому що підсвічування виходить дужеяскравим через велику кількість світлодіодних елементів. Отже, мійваріант. У блоці пічки я вирішив замінити як основне підсвічування, так і підсвічування кнопок обігріву заднього скла і включнокондера.
Основне підсвічування здійснюється за допомогою 2-х лампочок, які язамінив на світлодіоди Т5-SMD5050., то світлоелемент виходитиме замежі площини пластмасового світловода в блоці, і світло нерозподіляється так, як потрібно. Тому, легким рухом руки знімаємоковпачок зі світлодіода, підгинаємо ніжки так, щоб світлодіод стояву площині зі світловодом і припаюємо до доріжок:

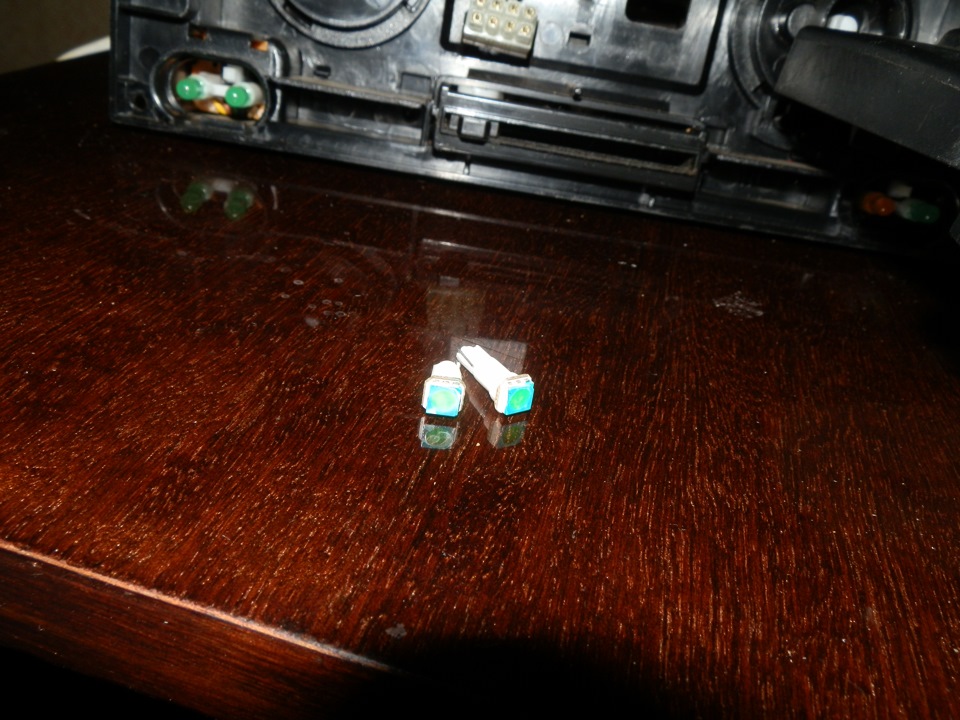

Підготовлений світлодіод Т5-SMD5050

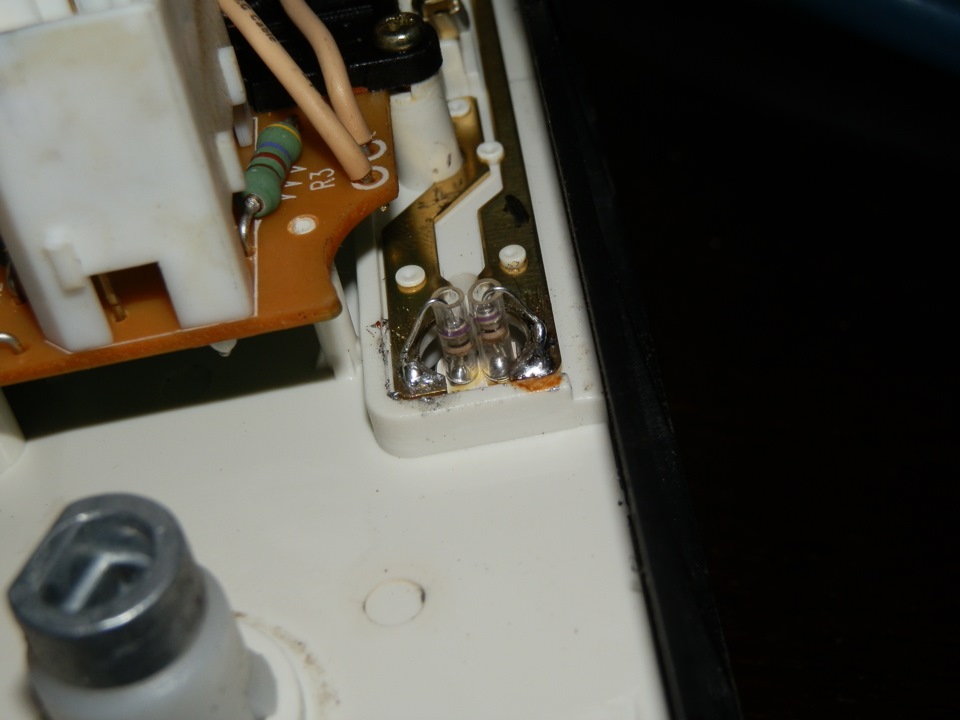

Припаяні ніжки світлодіода
Два світлодіоди на місці лампочок Кожний блок підсвічування кнопокобігріву і кондея складається з 2-х лампочок, які замінив насвітлодіоди, такі стоять у підсвічуванні стрілок приладки:

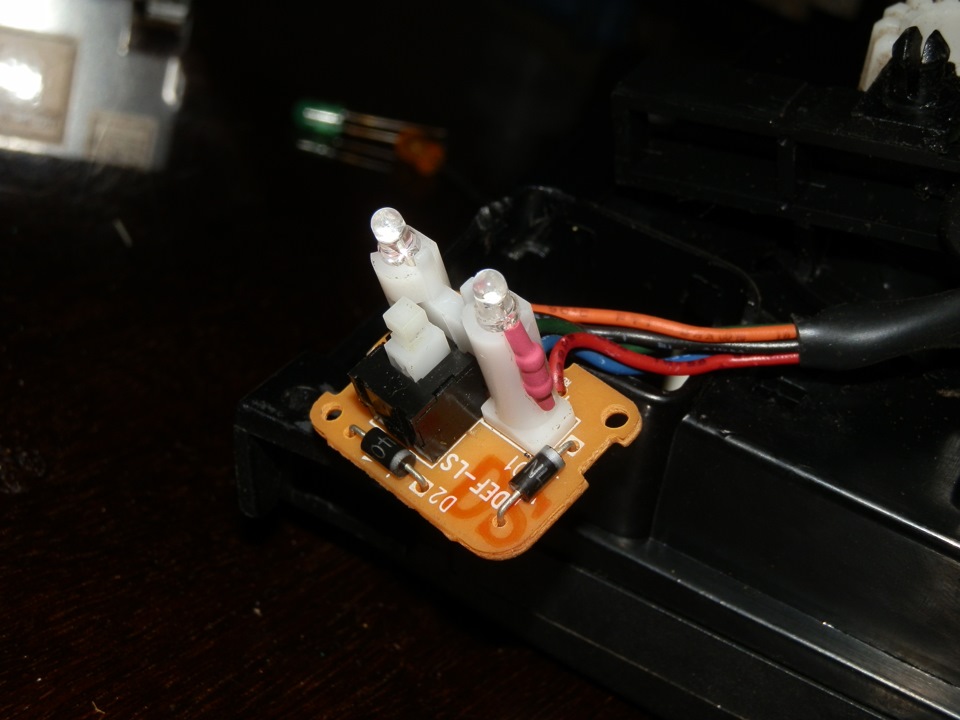

Блок підсвічування кнопок кондія та обігріву
Один з світлодіодів блочка кнопок відповідає за постійнепідсвічування кнопки при включенні габаритів, другий - завідображення режиму включення приладу.
Я зробив наступним чином:постійне підсвічування кнопки зробив синімсвітлодіодом, а при включенні кондея/обігріву спалахує зеленийсвітлодіод (на відео нижче добре видно).
За таким ж принципу замінив маленькі лампочки на світлодіоди внаступних місцях панелі авто:кнопка включення аварійки, кнопкавключення задніх ПТФ, підсвічування коректора фар і підсвічуваннясамого коліщатка коректора фар. Фото блоку пічки зпідсвічуванням:
Підсвічування блоку пічки в Ланосі
Відеозвіт:
