Версія 2. Підсвічування панелі приладів з плавним включенням на світлодіодній стрічці в Ланос — Переробка

Раніше я описував реалізацію світлодіодного підсвічуванняприладової панелі в Ланос з плавним включенням і роздільнимпідсвічуванням шкал і стрілок. Це було в цій статті

<

В силу того, що на 100% попередній варіант мене не влаштовував ізалишалася ідея зробити RGB підсвічування, таки зайнявся данимпитанням.
Скажу відразу, що навіть якщо ви вирішите зробити монохромнупідсвічування шкал (однокольорове, а не RGB), то варіант насвітлодіодній стрічці найкращий, оскільки рівномірність свіченнятаки набагато краща, ніж із заміною просто штатних лампочок насвітлодіоди.

> Отже, завданням було зробити такий варіант, щоб за бажанняможна було змінювати колір шкал, під настрій.
Те, що зараз на ринку світлодіодних стрічок пропонується, то цеконтролери з усякими пультами, у яких купа різних режимівмиготіння, переливу та іншого непотрібного для прибирання в машинімотлоху Бачив реалізацію на таких контролерах у машині — це пипець, декі понти, а якщо користуватися тільки вибором кольору — то навіщоплатити бабки за такий контролер, адже його ціна не 15$. І є щеодин бонус, адже в мене вже стоїть схема плавного розпалювання імета була саме з нею реалізувати, а з таким контролером її можнавикинути… загалом не завантажуватиму тех.Частью.

< p>

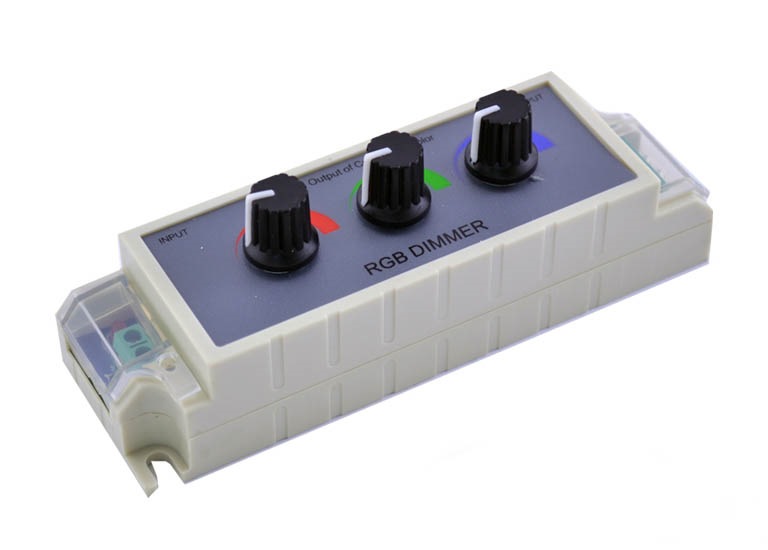

Наткнувся на ось такий механічний диммер
Механічний диммер для RGB стрічок

Все чудово, те, що я і хотів, просто регуляторами змішуємо триосновні кольори й одержуємо будь-яку комбінацію, тобто. Кольорувеселки.

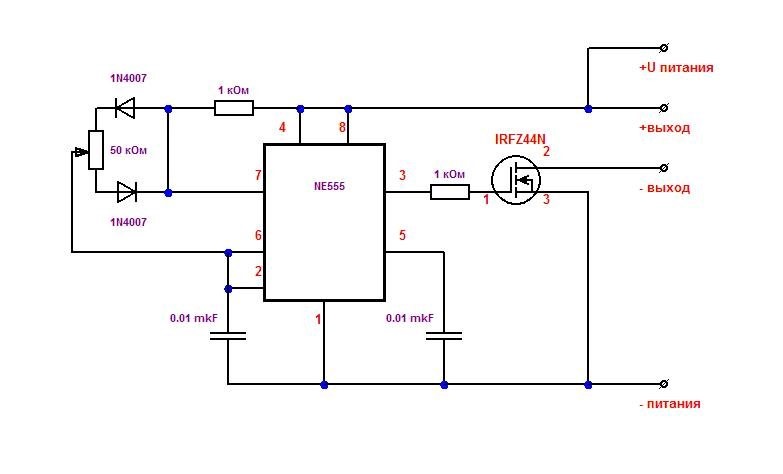

Але просто поїхати і купити його виявилося проблемою, у наявностіні в кого не було, на ринках всі відповідали "купи ось кнопковийконтролер, навіщо тобі диммер, їх не буває вже". У підсумкудізнався, що його можна купити в межах 20 $, але в готівці немає.Однак був ще один бонус - мені ніхто не міг відповісти, чи буде цейдимер працювати зі схемою плавного запуску, адже схемотехнікуданого пристрої знайти не вдалося, щоб проаналізувати. Загалом, всейшло до того, щоб робити диммер самому. Завдання - 3 регулятори (для кожного колірного каналу стрічки). Простота дала великий мінус- плавності регулювання був, тобто. При повільному плавномуобертанні ручки резистора від мінімуму стрічка загорялася різко, щоне дозволило рівномірно у всьому діапазоні кольорів змішувати їх, загалом марення виходило. І ось, єдиним варіантом виявилася схемаШІМ (широтно-імпульсно модульованого) регулятора на мікросхемціNE555.Схема досить універсальна - її застосовують також і длярегулювання оборотів електродвигуна, яскравості ламп розжарювання, сили струму в зарядному пристрої. Принцип роботи не розписуватиму, є в інеті. Скажу лише, що такий регулятор можна повісити великенавантаження, тобто. Не потрібно морочитися, скільки світлодіодівможна до нього підключити. За рахунок застосування в схеміпольового транзистора струм навантаження забезпечується до 7А, причому радіатор ставити не потрібно. Схема виглядає так Схема ШИМрегулятора

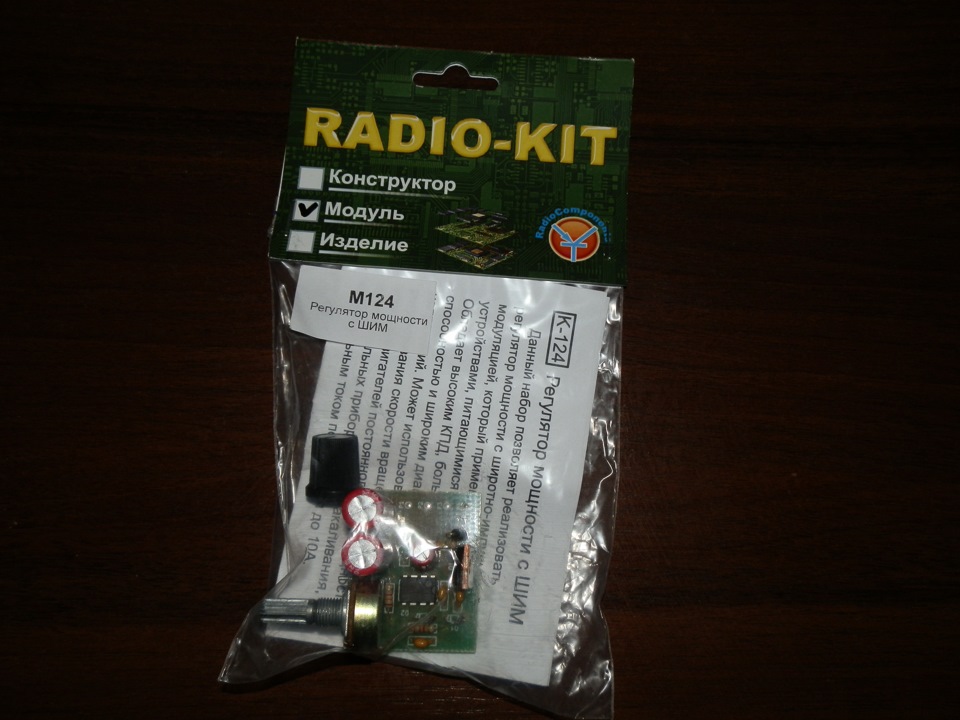

Такий регулятор забезпечує регулювання в межах приблизно (5-95)%.Простими словами, в мінімальному положенні регулятора стрічкапродовжує світитися приблизно на 5% від усієї яскравості, а вмаксимальному — не 100%, а 95%. Верхня межа в 95% нас не особливохвилює, а ось те, що не вимикається повністю — про це я розповімнижче. Натрапив на один магазинчик на радіоринку, в якомупропонуються вже готові комплекти різних радіовузлів. Саме там івиявився комплект ШІМ регулятора за схемою на фото вище. >

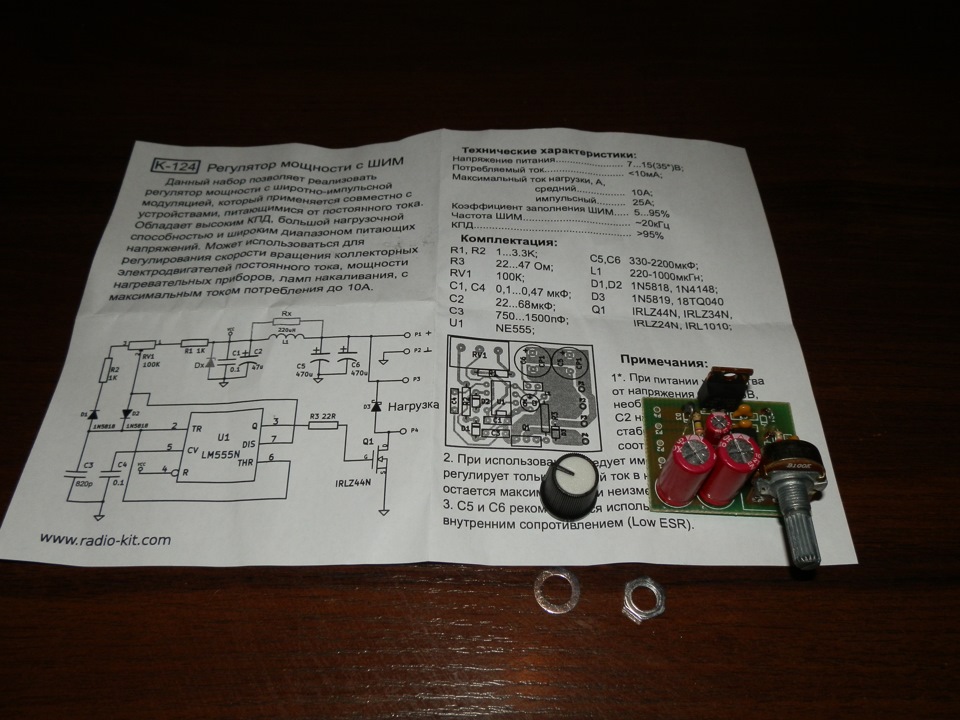

Ціна питання — один комплект не паяний 30грн (3.7$), вже спаяний35грн (4.3$), смішна різниця. Як видно на фото, наші регуляторизазнали деяких доопрацювань. Каналу кольору замінив зміннийрезистор на аналогічний, тільки з вимикачем, через який зав'язавхарчування. Тобто. У крайньому лівому положенні резисторарозмикається контактна група і живлення на схему не подається, таким чином відповідний канал кольору вимикається та непідмішується у загальну картину. Скажу відразу, що при вимиканнітаким чином усіх трьох регуляторів наша приладка простовимикається, горять тільки стрілки, цікавий момент, як на мене (вночі прикольно на дальняк їхати, якщо набридло підсвічування).Друге — на схемі присутні конденсатора по 470мкФ, тести показали, що з ними плавний запуск працює інакше - швидше спалахує, тому я їхі дросель викинув. Так само поставив клемнички затискні нахустки.

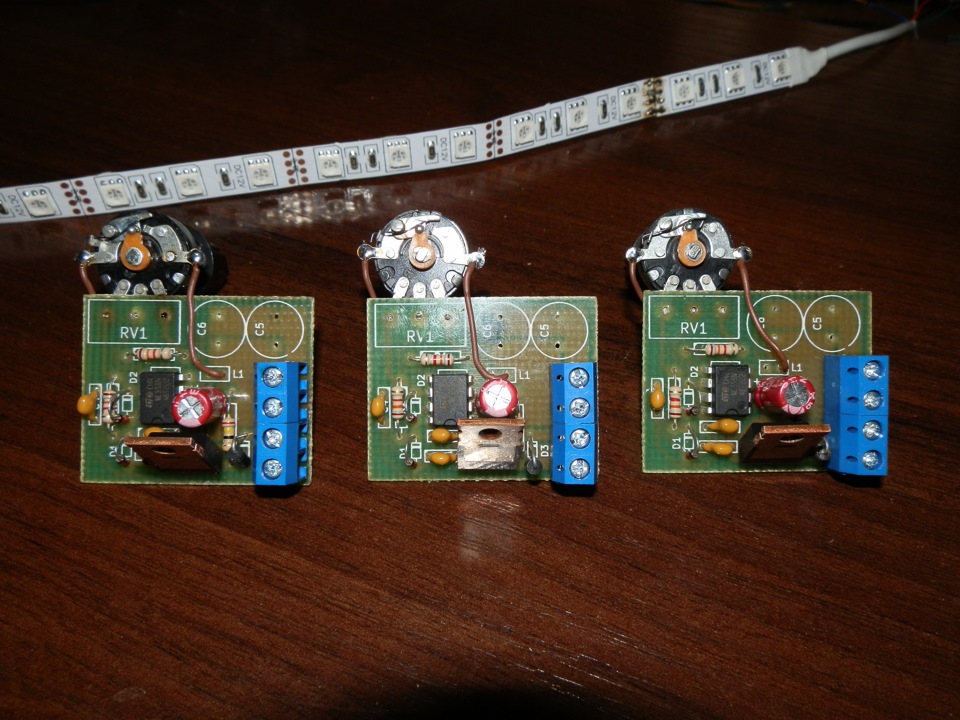

З'єднуємо проводами регулятори та виводимо шлейф під три каналисвітлодіодної стрічки:

Регулятори ШИМ
>

У результаті, загальна схема зі схемою плавного запуску та трьомарегуляторами має такий вигляд:

Загальна схема плавного запуску та регуляторів ШИМ

Тепер займемося приборкою.
Всі світлодіоди, які раніше видаляємо, знімаємо прилади. Нарізаємосвітлодіодну стрічку на шматочки по 3 елементи (місця розрізувказані на стрічці, не помилитеся). Стрічку застосував smd5050 60елементів на метр. Продається як за 1м, так і бухтами по 5м. Приклейці додатковий скотч не використовував, на стрічці він вже є, хоча переживав, що не триматиметься і думав використовуватисятовстіший скотч 3М, проте, розчинником знежиривши місця підстрічку, домагаємося надійної клейки, пробував відклеїти — дужеміцно тримається.
< /p>
Приладова панель зі світлодіодною стрічкою
Місця клейки стрічки обрані не випадково, а методом підбору дляоптимального рівномірного свічення. В силу конструктиву спідометране вдалося домогтися нормального світіння в області мітки 220км/ч, але на загальному тлі власне це дрібниця, як на мене. І останнійштрих:плату запуску встановив на те ж місце, де і була, арегулятори втулив зліва від керма, просвердливши отвори:Регуляторикольорів світлодіодної стрічки Можна було зробити інакше, резисторивинести з плат на проводах і тоді можна їх встановити ближче одиндо одного, а хустки сховати в торпедо в будь-якому місці, мені цебуло робити влом, тому відстань між регуляторами обумовлена​​розміром їх плат. Так що, як захочете, так і зробите. І ось, підбиваємо підсумки і дивимося відео. Кольори на 100% камера непередає, в живу супер, градації зміни кольорів видно краще., так іменш яскравого світіння всього підсвічування.

"
Приладка у зборі з виведеними шлейфами
Приладова панель у зборі з регуляторами та шлейфами

І останній штрих:плату запуску встановив на те саме місце, де ібула, а регулятори втулив зліва від керма, просвердлившиотвори:Регулятори кольорів світлодіодної стрічки Можна було зробитиінакше, резистори винести з плат на проводах і тоді можна їхвстановити ближче одна до одної, а хустки сховати в торпедо вбудь-якому місці, мені це робити було влом, тому відстань міжрегуляторами обумовлена ​​розміром їх плат. Так що, як захочете, так і зробите. І ось, підбиваємо підсумки і дивимося відео. Кольорина 100% камера не передає, в живу супер, градації зміни кольоріввидно краще., так і менш яскравого світіння всьогопідсвічування.

"
