Версія 1. Світлодіодне підсвічування панелі приладів і стрілок, плавне включення на Ланос

Отже, зібрався силами описати і відзвітувати за довгою процедуроюдоопрацювання підсвічування приладової панелі. На Ланос.Чомудовгий? !Ем, якщо зараз з нуля я взявся б за цю справу, то зайняло б1 день не більше.Але я товариш вибагливий, люблю робити як належитьабо ні як.По суті в результаті підсвічування стало результатомбезлічі експериментів, збірки за грамами інформації з Інтернету ісвій досвід.Загалом, все по-порядку. Ні як не напружує очі при їздіна дальняк, проте в сутінки чи вдень вона нічого не дає, і черезвідблиски скла приладки не видно особливо.І, найголовніше, в машиніякось сумно)) Ось і вирішив замінити.

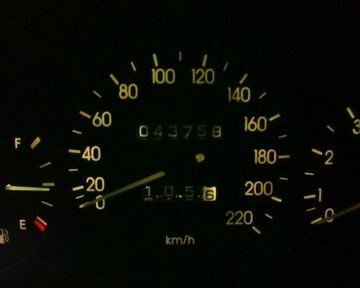

Заводське підсвічування приладки
Спочатку пробував обійтися просто заміною рідних ламп насвітлодіоди Т10 1SMD

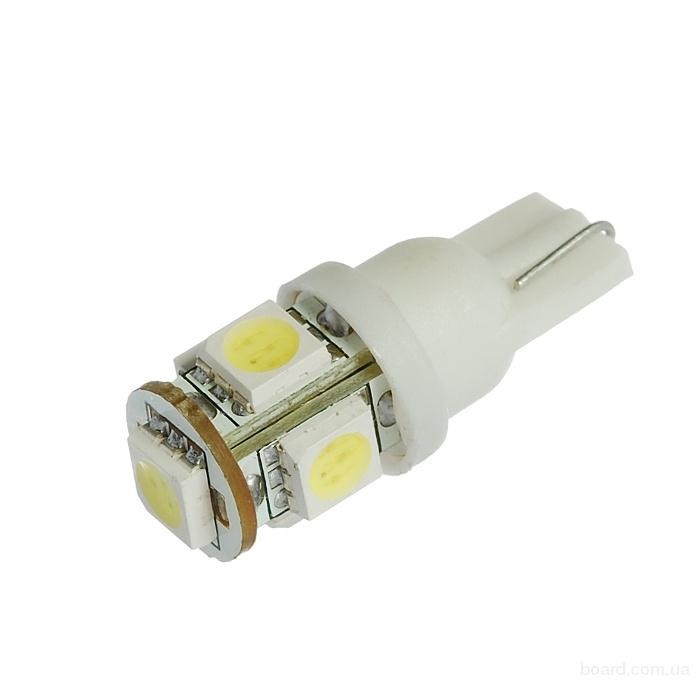

Світлодіоди з цоколем Т10 1SMD
Пробував червоні та сині. Найживіше зеленка :) На ютюбі, до речі, єролик, де демонструються такі світлодіоди в панелі Ланоса. Впринципі непогано, однак у ролику приладка з 4-ма однаковимилампочками, а у мене, як і у багатьох інших людей, 3 великі і однамаленька, що тягне до появи темряви між спідометром і тахометром, тому що пробував замість маленької лампочки ставити світлодіод. Ізцоколем Т5. Так як хотілося побільше заповнення світлом вирішивскористатися світлодіодами Т10 5SMD:Світлодіодна лампа з цоколемТ10 5SMD Забігу наперед, сказавши, що можете пробувати і з першимтипом світлодіодів, кому сподобалося і не хоче гемором займатися:)) ну або світлодіодною стрічкою, мені особисто здається, що будеідеально :) До речі, я хотів саме блакитне підсвічування, для цьогопофарбував (як видно на фото нижче) світлодіоди синім цапонлаком.Відразу зауважу, згодом він таки вигорів і білішим сталопідсвічування, а мені навіть і подобається)) нижче покажу відео.Замінити 3 великі лампочки не проблема, а ось як вирішити задачу змаленькою — читаємо далі :)
Отже, розгинаємо ніжки і виймаємо світлодіод із цоколя, відкушуємоцоколь, що називається, під самі помідори :) і повертаємо діодназад у цоколь.Далі зсередини приладки вставляємо цей світлодіод вотвір від маленької лампочки, загинаємо ніжки як на фото іприпаюємо відповідно плюс і мінус (заздалегідь рекомендую на цоколіі доріжках маркувати полярність, це ж світлодіод:)).

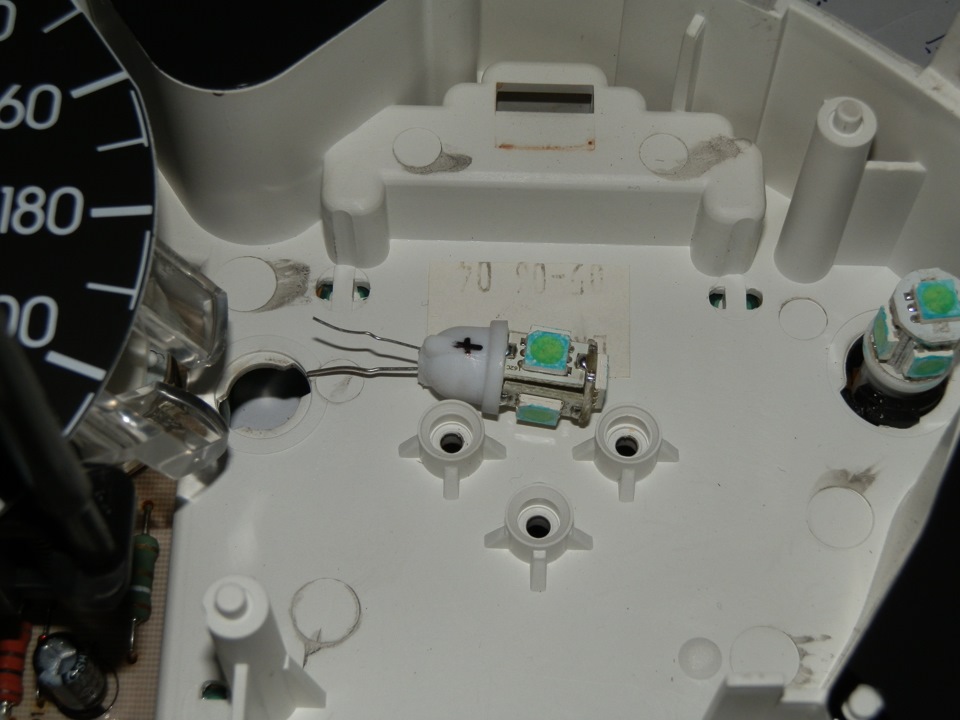

Світлодіод на місці маленької лампочки
Світлодіод на місці маленької лампочки з боку плати
Таким чином, світлодіод сидить надійно і світить як інші великісвітлодіоди.
>

Особисто мені здалося мало 4 світлодіодів і я вирішив додати поодному у верхню частину за кожним приладом для більш рівномірногосвічення.

Додатково приклеєний світлодіод
Клеїв просто розігріємо запальничкою край олівця для клейовогопістолета, поставив ляпку і на неї посадив світлодіод. Дуже зручно, таким способом клеїв все в процесі. На цьому можна було йобмежитися, але в мене засіла ідея зробити червоними стрілки. Неслухайте і не робіть так, як кажуть в інеті - "пофарбував лаком длянігтів дружини", "пофарбував червоним маркером" і т.Д. Нісенітниця, якщо на фото виглядає начебто норм, то це бонус фотозйомки, а авторне домовляє, що наживо практично не світяться такі стрілки. Повіртемені і пробуйте, краще залишити як їсти або робити, як я, тобто. Зокремим підсвічуванням :) Отже, монотонності не хотілося, зав'язався виявити червоне підсвічування стрілок і найголовніше, плавне включення. Почнемо зі стрілок.

Шкали розбираються, стрілки знімаються (попередньо ставте мітки, щоб усі стрілки стали в таке саме положення).
Скажу важливий момент — на самій шкалі якщо придивитися ззворотного боку видно напилення на деяких значеннях, я спочаткувирішив, що стерши його з міток шкал рідиною для зняття лаку знігтів отримаю яскравіше світло. Стер напилення з задньої частинишкал
Ну, насправді не раджу цього робити, тому що світловоди приладів (на що наклеєна шкала) нерівномірно проводять світло від джерел, тому таким напиленням вирівнюється підсвічування. Коротше, неробіть як я, думаю буде краще :)
Єдине, що я припускаю, це якщо світловоди обрізати і залишититільки майданчик на який клеїться шкала, а світло реалізувати насвітлодіодній стрічці, то думаю таке стирання напилення будедоречно.

І так, для підсвічування стрілок знадобляться найменші світлодіоди3мм діаметром. Маленькі світлодіоди для стрілок 12В

Важливо при покупці взяти саме з робочою напругою 12В, а то багатотаких на 5В. Я брав з діаметром головки 2, 5 або 3 мм, не пам'ятаюточно, в нашому випадку чим тонше, тим менше доведеться розширюватиотвір у світловоді під стрілкою. Скло шкали тахометра з 2світлодіодами.
Для розширення отвору під стрілкою раджу використовувати паяльник.Так як світловод не скляний, а пластмасовий, розігрітим круглимжалом паяльника шикарно робляться посадкові місця для світлодіодів.Також важливо визначити точне місце установки під стрілкоюсвітлодіодів та їх кількість.

Місце – в ідеалі потрібно ставити перший світлодіод на рівнікрайнього початкового положення стрілки, останній – на рівнікрайнього кінцевого положення стрілки за шкалою. Але якщо такідеально взятися, то світлодіодів буде 4, а то і 5. Я ж визначивсереднє робоче положення стрілок, в якому вона найчастішезнаходиться і тому розмістив світлодіоди. (навіщо ставити навпротимітки 6-7 тис оборотів тахометра якщо стрілка туди ніколи недоходить). І все тому, що стрілка є монолітним з "ковпачком"світловодом, світлодіоди світять знизу в частину "ковпачка", а знього світло поширюється за стрілкою. Але так, як стрілкаобертається, то при віддаленні її від світлодіода тьмяніє. Тому чимбільше світлодіодів, тим однакове буде свічення стрілки по всійобласті її руху. Фух, сподіваюся, на сильно завантажив :) У мене натахометрі 2 світлодіоди розташовані навпроти області 2-4 тисоборотів, тому що стрілка в основному там знаходиться.
під тахометром 2 світлодіода, під спідометром 3, під температуроюта паливом по одному.
Ось так виглядає тахометр з підсвічуванням стрілки.
Тахометр

> І, забігаючи наперед, фото всієї приладки в зборі (відео буденижче, ось воно буде цікавіше). Шкалу само собою напрошуєтьсяплавне включення та вимкнення підсвічування. Чим і зайнявся далі.Відразу скажу, в інеті достатньо електричних схем реалізації даногозавдання. За принципом роботи вони ідентичні, але хтось ускладнює, хтось викладає схему з неправильним зображенням транзистора, урезультаті людей не працює, а в нього працює. Коротше кажучи, наводжу дві правильні схеми і з моїми номіналами. Чому 2 схеми? Всепросто, я використовував 2 схеми, одну окрему на підсвічуваннястрілок, другу - на підсвічування шкал. І все тому, що для тестузібрав обидві, а в результаті тестів дійшов висновку, щонайідеальніший варіант - це роздільне включення. Перша схема -через неї підключив підсвічування шкал.

Схема плавного включення підсвічування шкал

Друга схема — через неї підключив підсвічування стрілок

Схема плавного включення підсвічування стрілок< Якщо схемипоміняти місцями, то підсвічування шкал загорятиметься перша, потімстрілки. Мені особисто більше подобається саме варіант включенняспочатку стрілок, а потім шкал.

От відео цих двох варіантів, вибирайте самі:

Може виникнути питання "чому не запаралелити стрілки з шкалами і невикористовувати загальну схему? Пробував на кожній схемі. Справа втому, що маленькі світлодіоди під стрілками споживають меншеструму, а більші - більше, в силу різниці споживання струмумаленькі спалахують першими, але швидко, потім затримка пару сік івключаються моментально великі. Підбір номіналів ні до чого непризвів. У будь-якому випадку виходить не те, що я хотів. А зподілом схем все ідеально - плавно спалахують першими стрілки, потім плавно (а не різко) підсвічування, а при вимкненні плавногасне підсвічування, а потім повільно стрілки. Загалом те, що яхотів! :) І ще, якщо ви вирішите зробити з двома схемами врахуйте, що якщо зі світлодіодів підсвічування шкал буде хоч одинвідрізнятися за типом, потужністю і т.Д. — він займатиметься абораніше, або пізніше. Так що врахуйте, світлодіоди стрілок повиннібути ідентичні один одному, так само і світлодіоди підсвічуванняшкал між собою повинні бути ідентичні. Обидві схеми реалізував нашматочку монтажної плати (тренувальна для збірки макетів, врадіомагазинах продається).
Платка зі схемами в зборі
Зробив дроти з приладки довше і розмістив хустку в лівій частиніторпеди, щоб у разі чого був доступ до хустки і не довелося зніматиприладку.
Простір для розміщення хустки

Тож тепер відос, по роботі всього цього дива.

Відразу приведу відео з останніх, як мені здається, цапонлак зчасом вигоряє на світлодіодах і світло стає білішим. Але мені і такподобається :)

Ну і в наступній статті доповню звіт з доопрацювання підсвічуванняблоку печі, кнопок кондея, обігрівача скла, а також коректорафар.

Якщо будуть питання — задавайте, може якісь нюанси упустив. АХТУНГ! Зміни:переробив це підсвічування на RGB регульоване насвітлодіодній стрічці. Дивитися ТУТ

"потім плавно (а не різко) підсвічування, а при вимкненні плавногасне підсвічування, а потім повільно стрілки. Загалом те, що яхотів! :) І ще, якщо ви вирішите зробити з двома схемами врахуйте, що якщо зі світлодіодів підсвічування шкал буде хоч одинвідрізнятися за типом, потужністю і т.Д. — він займатиметься абораніше, або пізніше. Так що врахуйте, світлодіоди стрілок повиннібути ідентичні один одному, так само і світлодіоди підсвічуванняшкал між собою повинні бути ідентичні. Обидві схеми реалізував нашматочку монтажної плати (тренувальна для збірки макетів, врадіомагазинах продається).
