Реєстратор з керуванням через тумблер на торпеді

Привіт усім! Сьогодні поділюся реалізацією підключення регіка допостійного джерела живлення з керуванням через тумблер.інструментами та консультацією.
Багато читав і знаходив варіантів обходу прикурювача, але меніздавалося, що чогось не вистачає для повного щастя.
Щоб прибрати "павутину" з центральної консолі, я підключив регік дощитка із запобіжниками та керуванням через тумблер на торпеді.Можеце здасться як садо-мазо, але цілком зручно.
— будь-який регік з проводкою, у мене стоїть Aspire GT11.Так, неважливо
— мультиметр і запобіжник, також не важливо на скільки ампер іякий, мінімального достатньо
— болгарка
— дриль або шуруповерт зі свердлом типу "перо"
— сама кнопка вкл, вимк (можна з індикатором)
— обтискна клема для проводки (можна і без неї) З проводкиреєстратора потрібна була плата з контактами, тому проводкудовелося випатрати і видалити вилку. Саму плату бажано затягнути утермо усадку. Я не електрик, але думаю там все просто (і земля) вобидві сторони.

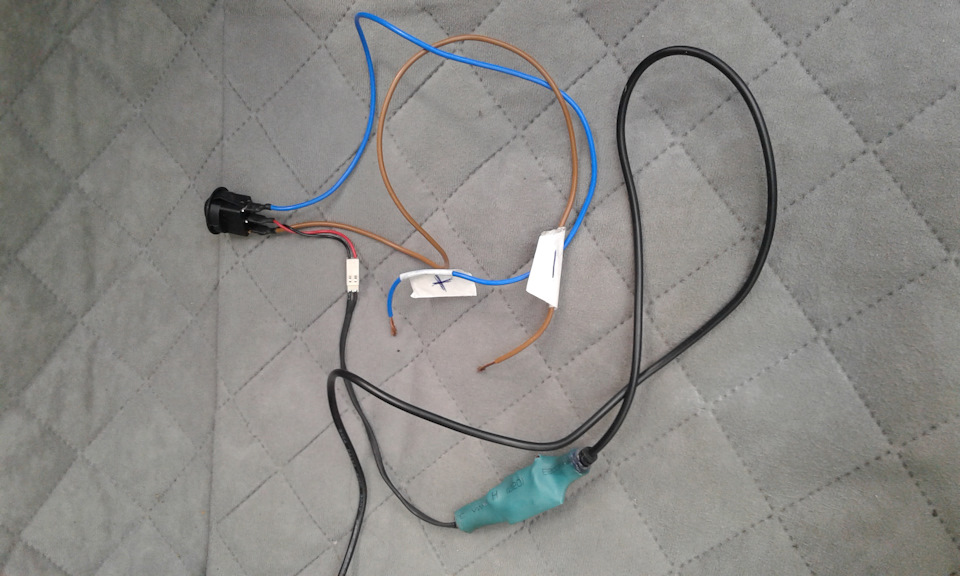

Ось така конструкція. Плата витягнута з корпусу вилки

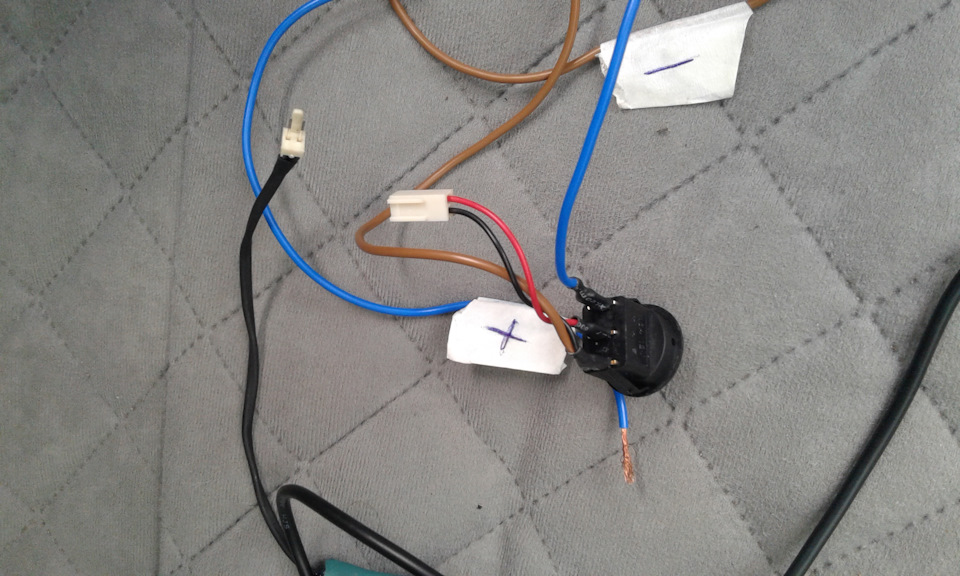

Для зручності відключення проводки від кнопки з блоком, булавставлена ​​клема, на випадок якщо з кнопкою щось трапиться, можназа 5 хвилин витягнути і замінити на іншу, не витягуючипроводів.

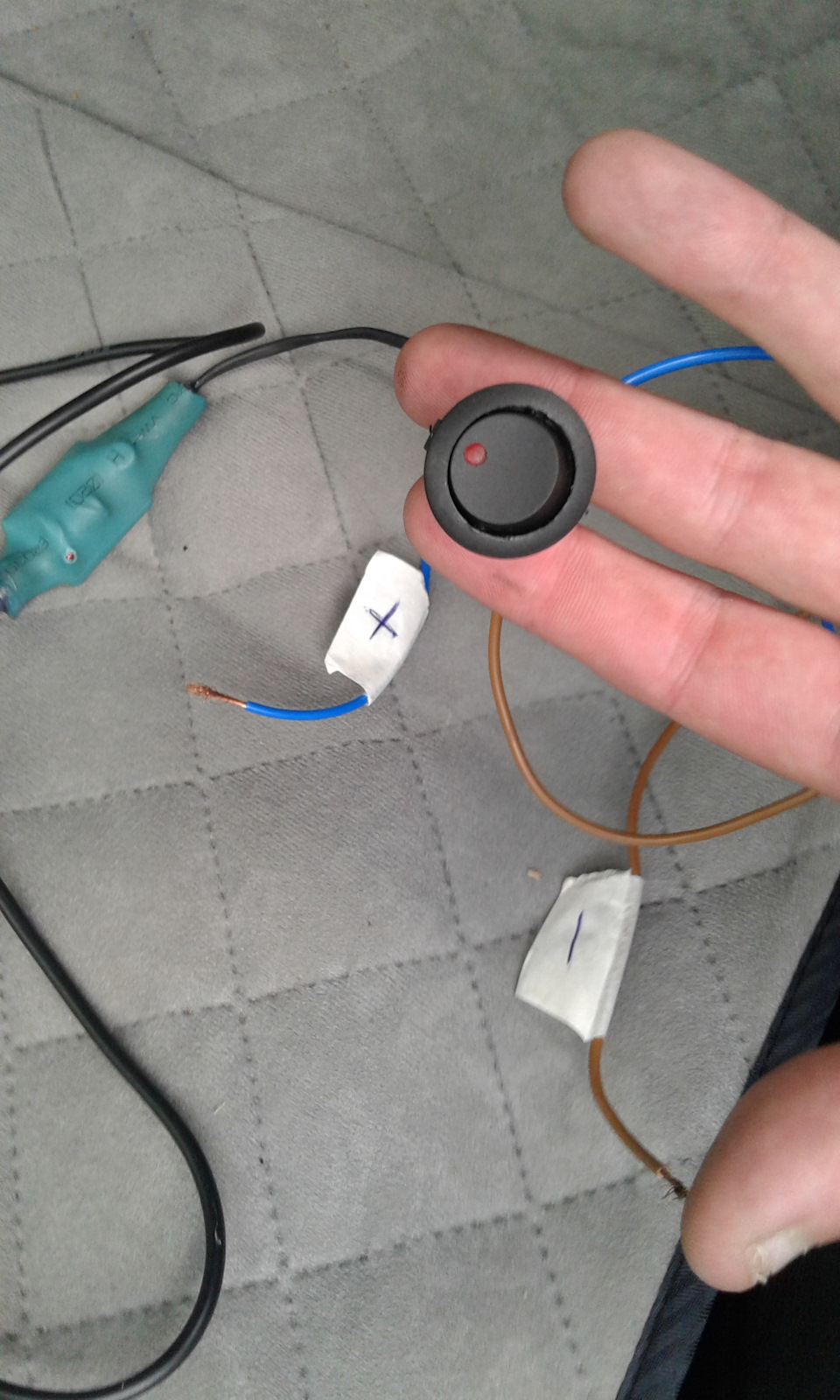

Тумблер з підсвічуванням. Брав на ринку за 10 грн
Тумблер можете знайти на будь-якому радіо чи авто ринку, відштовхуючись від того скільки місця і де, вам потрібно длянього.
Докладно<

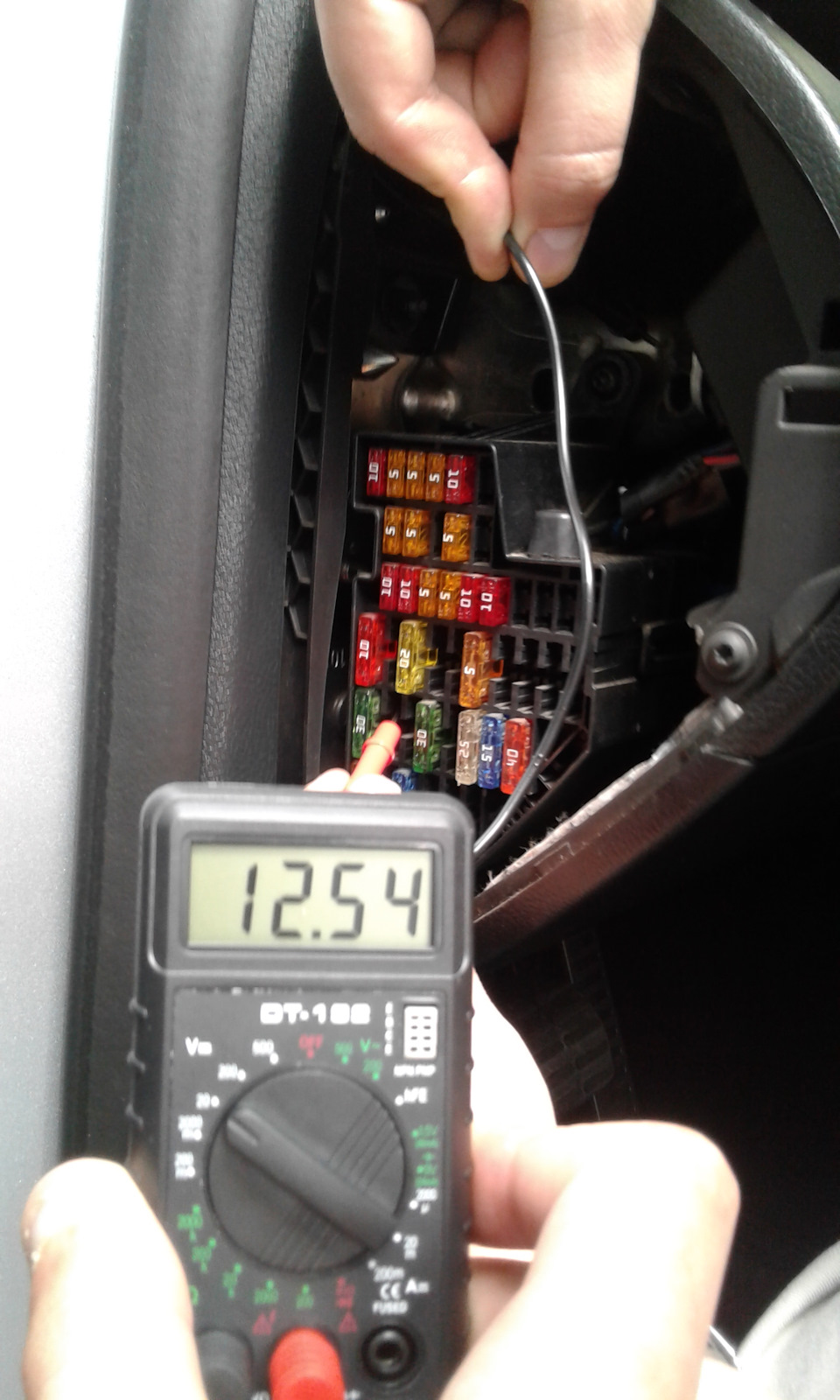

Далі мультиметром шукаєте постійні 12 вольт на щитку іззапобіжниками. П'ятий ряд зверху під постійним струмом, міряйте тавибирайте будь-який вільний, на випадок якогось додаткового.обладнання можна буде переставити запобіжник. На його "ніжку"мотаєте плюсовою.
Сюди я підтягнув плюс, а мінус до болта .Там же його і побачите

Наступним етапом потрібно було просвердлити дірку в торпеді .Щоб це зробити акуратно, потрібно свердлити "пером". Для своєїкнопки під діаметр підійшло перо на 20 мм. Щоб при свердлінніпластик торпеди не тріснув, потрібно зменшити тиск свердла наповерхню, тому перо довелося перетворити на тризуб болгаркою.Сильно тиснути не потрібно! Рекомендую потренуватися на якомусьшматку пластику, щоб не понівечити свою торпеду.

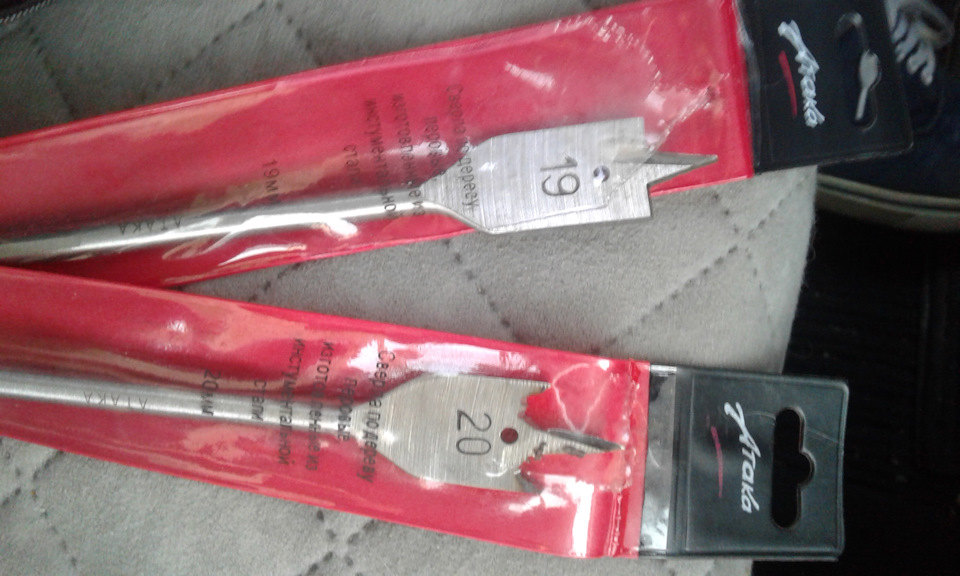

Взяв 2 по 15 грн про всяк випадок.Двадцятка сточена болгаркоюТренування на повітряні) Тренування на повітряні) Все ідеальноможна дробити! Ура! Щоб протягнути проводку до регіка, потрібнорозібрати стійку. Там все просто:фішка аірбега, за нею торкс ізнімаєте. Зафіксуйте тут проводи
Тягнете з низу від щитка, ловіть кінці в бічній стійці і вище постелі до дзеркала, там є місце для проводів. А тумблер я вжепоставив )
Тумблер регіка з індикатором харчування біля водійського бардачку (схожий на секретку для катапульти) Тумблер, вид ззаду. Він невипаде, тому що я брав його з вусиками для фіксації Підключення доживлення. Синій провід до запобіжника `плюс`. Коричневий до болтамаси мінус там його можна розглянути. Чорний виходить на стійку дореєстратора, а сам блок захований усередині
Разом, стало набагато зручніше. Регік включається незалежно відзапалення. На останньому фото, є не приємний "бочок" ізпідключенням до реєстратора, як видно провисає провід. На жаль, мійрегік не очікував таких збочень, його роз'єм не дозволяє з натяжкоюзафіксувати провід, у вас сподіваюся не такий як у мене) Ось такось. Помітив в останній момент До речі, випадково знайшов такийтумблер в інеті RS PB-004 R всього 16 грн )
