Навіть якщо ви не змінюєте гальмівні колодки самостійно, розумітипринцип обслуговування супортів необхідно! Для того щоб контролюватисервісменів. br/>
У записі посилатимуся на базу знань у блозіув.Docent86 aka Максим Кістень.
Дискові гальма з плаваючим супортом умовно можна розділити на двавиди/типу/стилю, це ATE(TEVES) іTRW(LUKAS/GIRLING/BOSCH) Назви відрізняються, але принциповоїх два види. Способу обслуговування напрямних (guide pins)
Відрізняються вони пристроєм направляючих гільз (guiding pins).br/>
Звідси перше принципове правило:
ATE(TEVES) — не підлягають змазуванню
TRW(LUKAS/GIRLING/BOSCH) — змащуюся
Зовні ці супорти виглядають так:

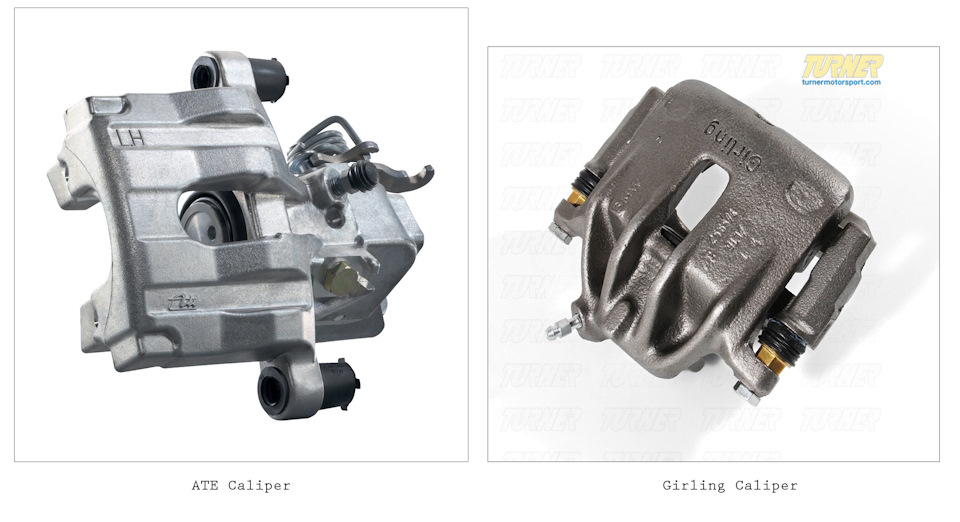

Супорт системи ATE(TEVES) vs TRW(LUKAS/GIRLING/BOSCH)
На прикладі автомобіля Octavia A5 1.8 tsi:

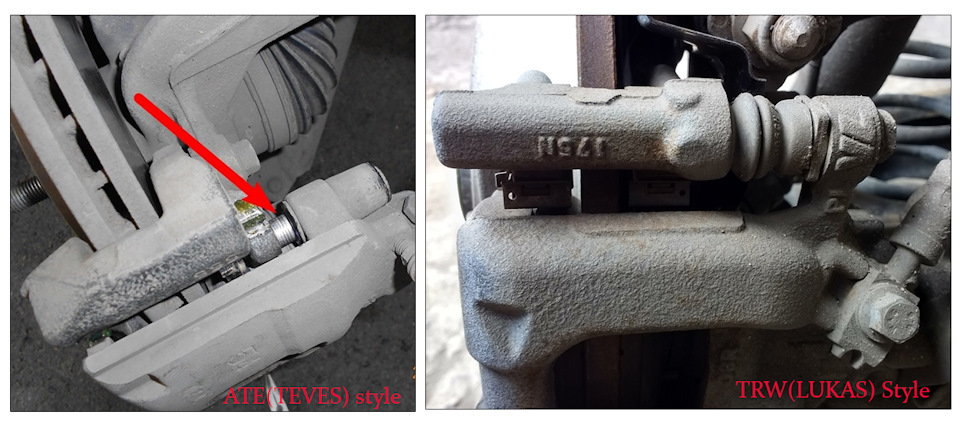

Відкриті напрямні в супорті ATE(TEVES) style переднього дисковогогальма і напрпвляющая під пильником в супорті TRW/LUKAS/BOSCH stykeзаднього дискового гальма.
<
З супортами TRW(LUKAS/GIRLING/BOSCH) Style все зрозуміло, щонаправляють у них під пильовиком, і з мастилом все однозначно, змащувати! Крім як на "сильних" передніх дискових гальмах, такі супорти, як правило, стоять на задніх дискових гальмах. Єдинийнюанс задніх дискових гальм, гальмівний поршень у супортівдавлюється з обертанням! А з супортами ATE(TEVES) style досі невсі розібралися і існує багато суперечок та помилок. Як правило, їхтеж мажуть, а потім, виводять теорії, яке зі змащень краще, а якегірше…
Багато корисної інформації з гальм у Максима Кістеня akaDocent86
< /p>
FAQ Що таке напрямні
FAQ По втулках напрямних ATE
Втулки та напрямні супорту Ate
Що робити якщо заклинили напрямні супорту
Лікбез за супортами або перепис мужиків спільноти
Ще один мануал із заміни колодок.Цього разу BMW (Tis 34 11 000)Протискрипні мастила та їх застосування Плюс, мій досвід з втулкамиATE з тефлоновими вкладишами
/>
Тормозний супорт. Обслуговуємо правильно. Система ATE(TEVES) vsTRW(LUKAS/GIRLING/BOSCH).
Отже, почнемо зі схеми дискових передніх гальм на прикладі SkodaOctavia.
Це супорт ATE(TEVES) style, але у двох різних виконаннях:для 280хдисків та 288. Опційні коди у них PR-1ZF та PR-1ZE. Візуальновідрізнити їх можна за наявністю скоби #4 на опції PR-1ZE, тобто здиском 288 мм.
Приміром PR-1ZF йдуть з двигуном 1.6mpi, а PR-1ZE з 1.8tsi
Більше інформації можна отримати з каталогу ELSA Варіанти гальм таїх правильний підбір

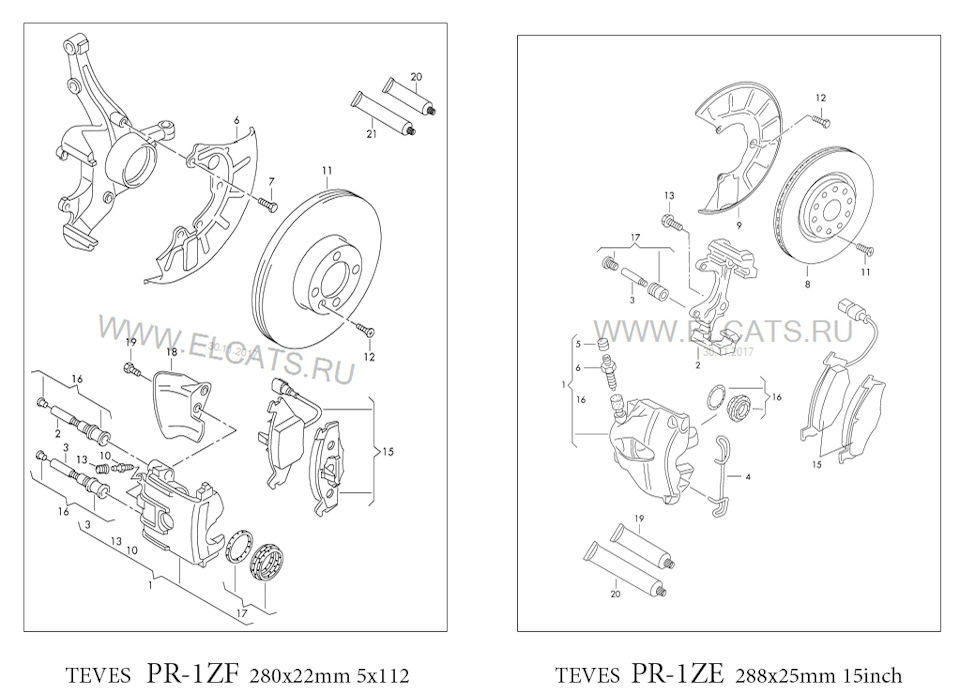

PR-1ZF vs PR-1ZE
Тепер дивимося на напрямні та рез .Втулки:
на обох схемах під номерами 16 і 17 вказані ремкомплекти напрямнихвтулок
№ 17 — VAG 4D0 698 647
№16 — VAG 4D0 698 647 (8V0 698 647)
Вони ж, усім відомі ремкомплекти фірми АТЕ 11.0101-5409.2 та11.0101-5407.2, в яких втулки абсолютно однакові, а відмінностілише в одній заглушці та ціні.

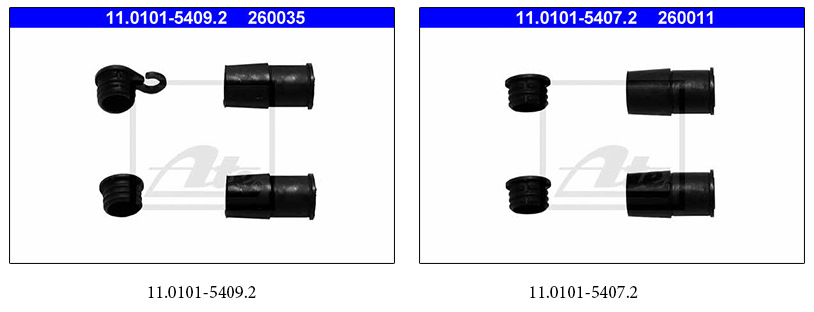

11.0101-5409.2 та 11.0101-5407.2
При особливому везенні, можна знайти гумові втулки 11.8171-0022.1та заглушки 11.8190-0067.1 поштучно., 37 $

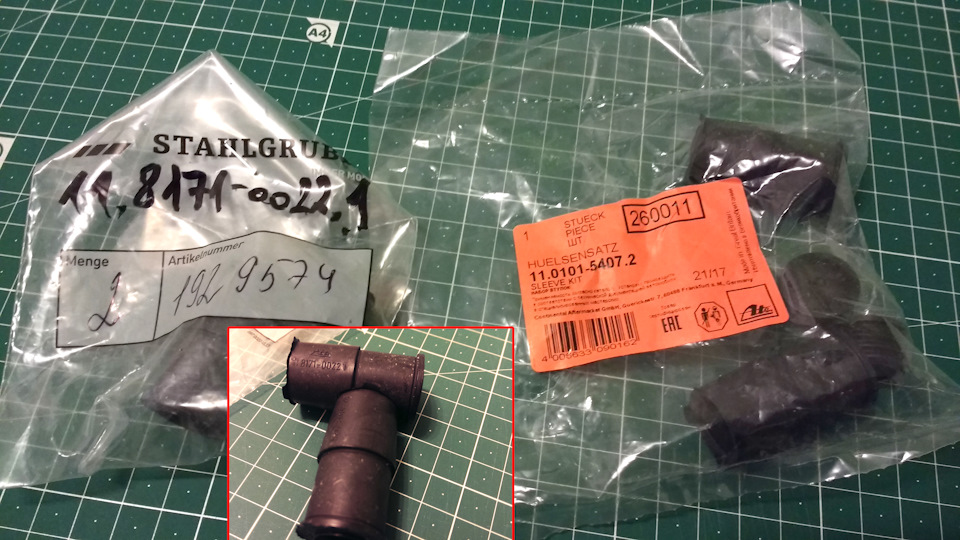

гумові втулки 11.8171-0022.1 та ремкомплект 11.0101-5407.2
Але, інструкція з обслуговування супорта є тільки в наборі АТЕ11.0101-5409./p>
АТЕ 11.0101-5409.2 та інструкція ATE BREMSEN 91.9998-0162.3
З інструкцією мені люб'язно допоміг справжній товаришkaCCCuP! Завдяки йому на Драйві, з'явиться цей цікавийдокумент. А і
Дивимося інструкцію від ATE.
Звичайно, нічого не йдеться про змащування направляючих гільз(guiding pins). Єдине, що можна змастити, так це гумову втулку(guide sleeve) і посадкове місце тонким шаром силіконового мастиладля зручності монтажу. Очищати втулки і посадкові місцярекомендується спиртом і стисненим повітрям. Цікаво, що на фіг. 2, знову нам пропонують різні типи комплектацій гумових втулок. ТипА, який пропонується нам під напрямний палець (guide pinsw7);
Тип В з тефлоновим вкладишем ковзання під напрямний палець(guide pin sw- 10).
Для прикладу, тефлонові вкладиші йдуть у ремкомплектах для Golf2 Ate11.0101-4803.2 та Ate 11.0101-4801.2. Такі вкладки можна побачитина фото в записі FAQ Що таке напрямні. - 35Nm.
Повний скан інструкції Інструкції з ремкомплекту гумових втулок Ate11.0101-5409.2
Тепер, маючи поняття, які типи супортів бувають, можна зайнятисяпідбором гальмівних колодок. Для цього рекомендую записSvyazist190 Відмінності гальмівних систем Octavia1.8TSI
Або піти в онлайн каталог ATE Online Catalogues
А коли зберемося міняти колодки, то зробимо самі всі по фен-шую, або проконтролюємо горе-майстрів. Ще раз усі мої записи на темугальмівної системи:
Варіанти гальм та їх комплектації з двигунами VAG
Варіанти ремкомплекту гумових втулок напрямних.
Інструкція з ремкомплекту гумових втулок Ate 11. 5409.2
Обговорення напрямних передніх супортів. Виправляємо офіціалів.
Про тефлонову вставку в супорті VW Golf Mk2 Гальмівний супорт.Обслуговуємо правильно. Система ATE(TEVES) vsTRW(LUKAS/GIRLING).
Що в коробочці VAG? Оригінальні гальмівні колодки.
Що в коробочці? Гальмівні диски Otto Zimmermann
Бонус для тих хто дочитав до кінця)
"виправляємо офіціалів.
Про тефлонову вставку в супорті VW Golf Mk2 Гальмівний супорт.Обслуговуємо правильно. Система ATE(TEVES) vsTRW(LUKAS/GIRLING).
Що в коробочці VAG? Оригінальні гальмівні колодки.
Що в коробочці? Гальмівні диски Otto Zimmermann
Бонус для тих хто дочитав до кінця)
"виправляємо офіціалів.
Про тефлонову вставку в супорті VW Golf Mk2 Гальмівний супорт.Обслуговуємо правильно. Система ATE(TEVES) vsTRW(LUKAS/GIRLING).
Що в коробочці VAG? Оригінальні гальмівні колодки.
Що в коробочці? Гальмівні диски Otto Zimmermann
Бонус для тих хто дочитав до кінця)






Коментарі20
