ОПОРА ДВИГУНА НИЖНЯ
25 1K0199868 Q сайлент-блок верхній
23 1K0199867 Q сайлент- блок нижній
22 1K0199855 BB Dogbone
20 N911 671 01 M10x75 х1 50 Нм +90° @16
21 N910 661 01 M10x35 х1 50 Нм+90° @16
18 N105 580 02 M14x1, 5x70 х1 100 Нм+90 ° (спочатку №20, №21)@21

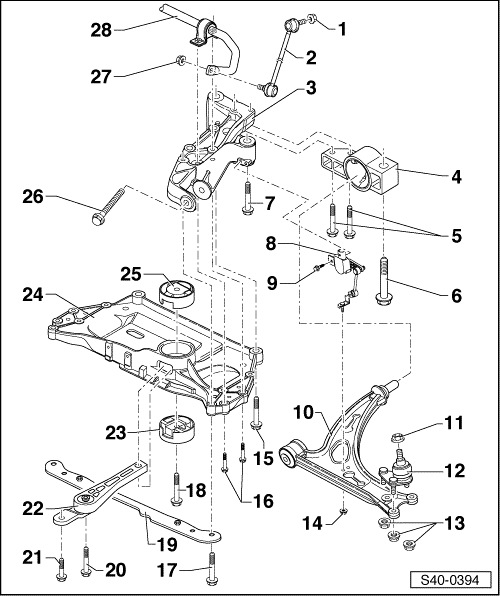

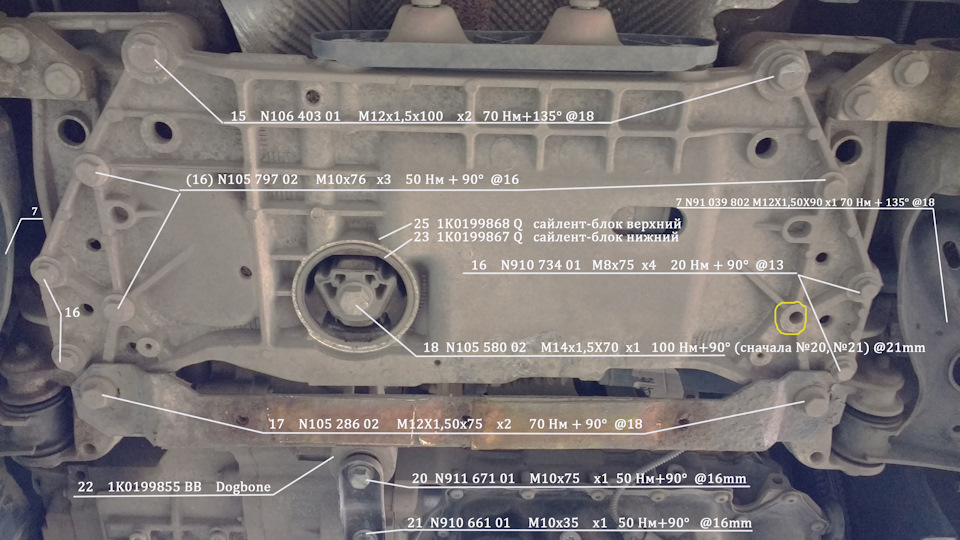

24. ПІДРАМНИК
15< /N106 403 01 M12X1, 5X100 x2 70 Нм + 135° @18 N90823501(2, 3)M12x1.5x110 Tuning N910 734 01 M8X7 ° @13 гвинти вушокстабілізатора
(16) N105 797 02 M10X76 x3 50 Нм + 90° @16 гвинти рульовогомеханізму.3 шт.
< b> 17 N105 286 02 M12X1, 50X75 х2 70 Нм + 90° @18 гвинт доконсолі (передній)
2.
1K0 411 315 R (ремкомплект) Сполучна тяга
1K0 498 315 A (replaced! ) 1K0 498 315 A = 2 х 5Q0 411 315 A+ 4 х N 015 08 16
1, 27 N 015 08 16 M12X1, 5 Гайка х2 65 Нм
4. Кронштейн сайлент-блок Задній. Одна сторона.
1K0199231J (лівий) LEMFORDER L 3476201
1K0199232J (правий) LEMFORDER R 3476301
1K0407183E/B (тільки ) LEMFORDER 3455901
5 N 105 797 02 M10X76 х2 50 Нм + 90° @16
6 N 910 398 02 M12X1, 50X90 х1 70 Нм + 135 ° @ 18
3. Консоль
Сайлент-блок важеля Передній
VAG 1K0 407 182 LEMFORDER 29916 01
7 N91 039 802 M12X1, 50X90 х1 70 Нм + 135° @18
26 N10 141 003 М12Х1, 5Х110 х1 70 Нм + 180° @18
Затягувати в положенні при власної маси
Складальна схема Алюмінієвий кронштейн навісних агрегатів. ELSA
Підрамник. Алюмінієвий кронштейн навісних агрегатів.

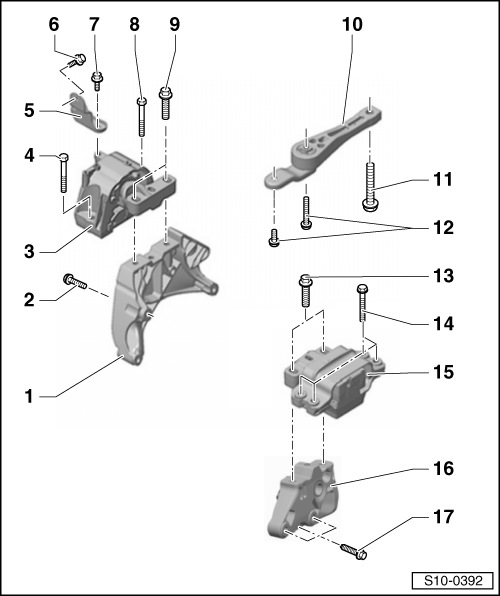

15. Опора КПП
15 1K0 199 555 L, M, N Lemforder 33141, 33142, 33143
13 N10 552 402 M12X1, 5X70 x2 60 Нм + 90° @18
14 N90 596 906 M10X55X32 x4 40 Нм + 90° @16
<
3. Опора Двигуна
3 1K0 199 262 AM Lemforder 30719 (replaced by 3103401)
4 N91 029 602 AM10X55-M6X12 x1 40 Нм + 90° @16
8 N90 596 906 M10X55X32 x1 40 Нм + 90° @16
9< /b> N10 552 402 M12X1, 5X70 x2 60 Нм + 90 ° @18
3. Опори двигуна та КПП
