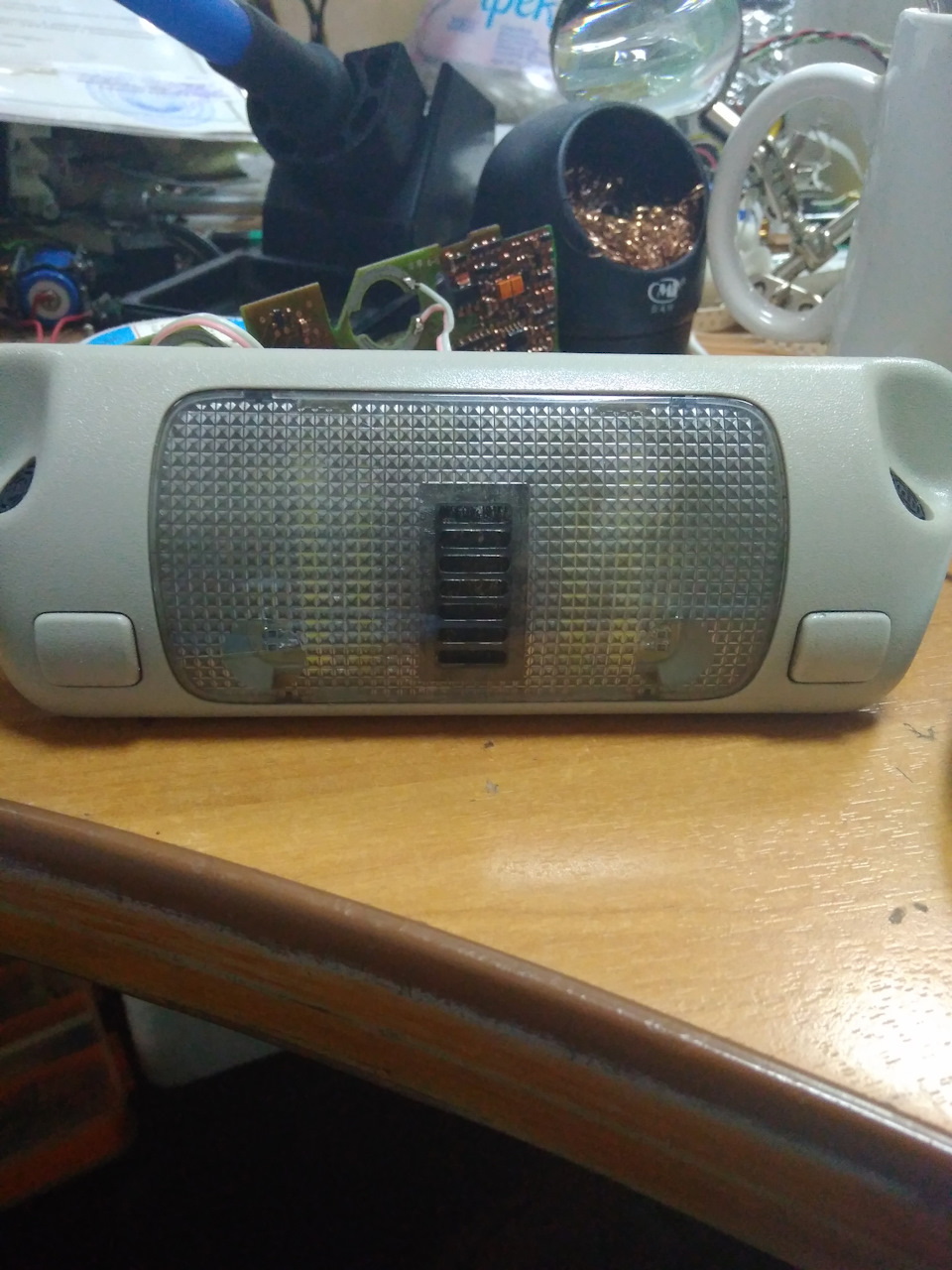

Штурманський плафон в ASTRA G
Доброго дня колеги!
Потрібна ваша допомога!
заплутався з підключенням штурманського плафончика.
схему знайти не можу, а за тими статтями, що є ту, він у мене непрацює.

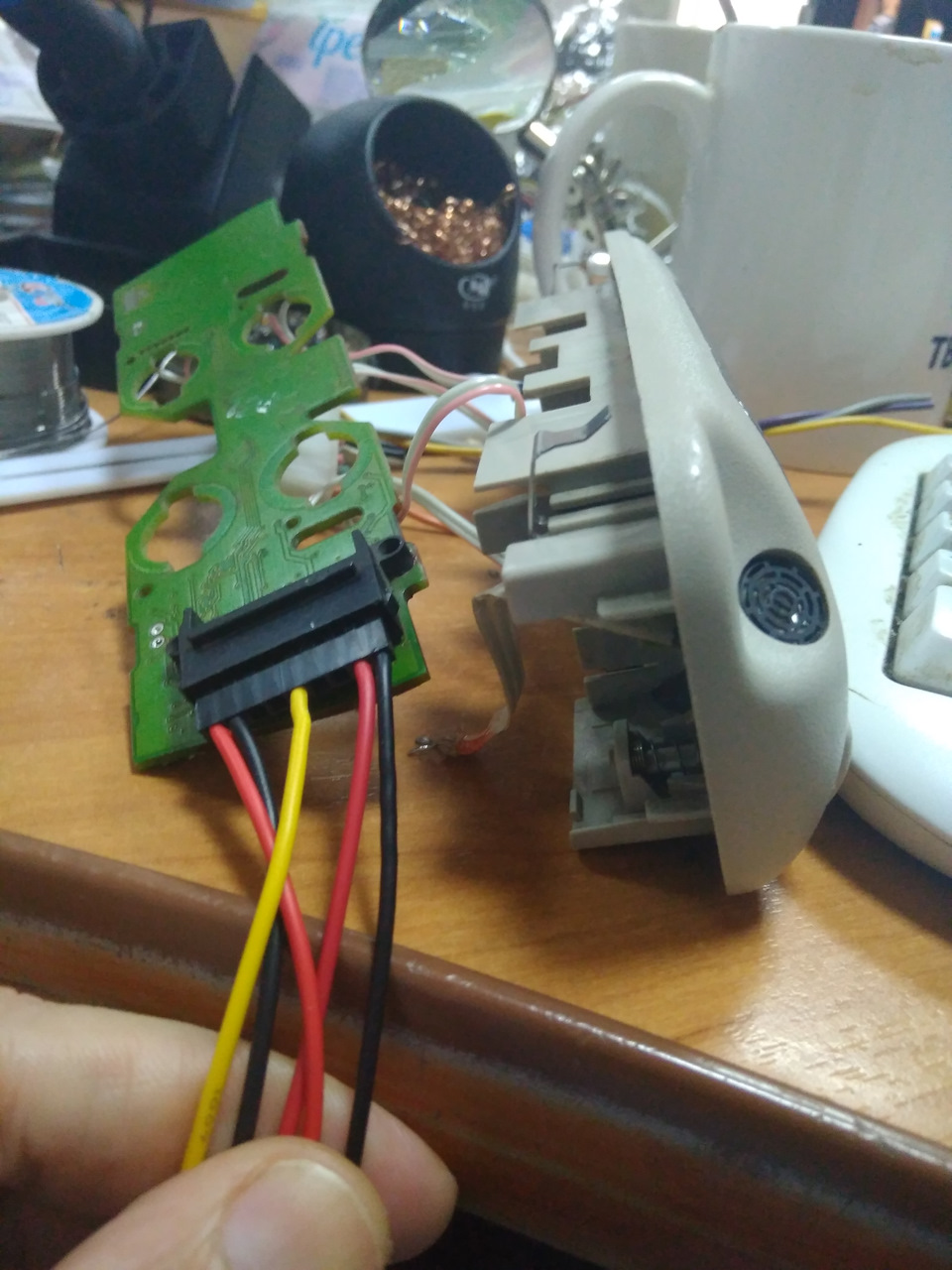

жовтий — загальний корпус авто.
підключав так.
чорний + 2 червоних працює тільки підсвічування при відчиненнідверей
забирав його, підключав другий чорний і +12 нічого не працює
підключав +12 іжовтий, теж нічого не працює.
також ці маніпуляції проробляв з відключеними датчиками.
вощем заплутався нафіг в 5 проводках :)))))
ну чи плафон дохлий попався :(

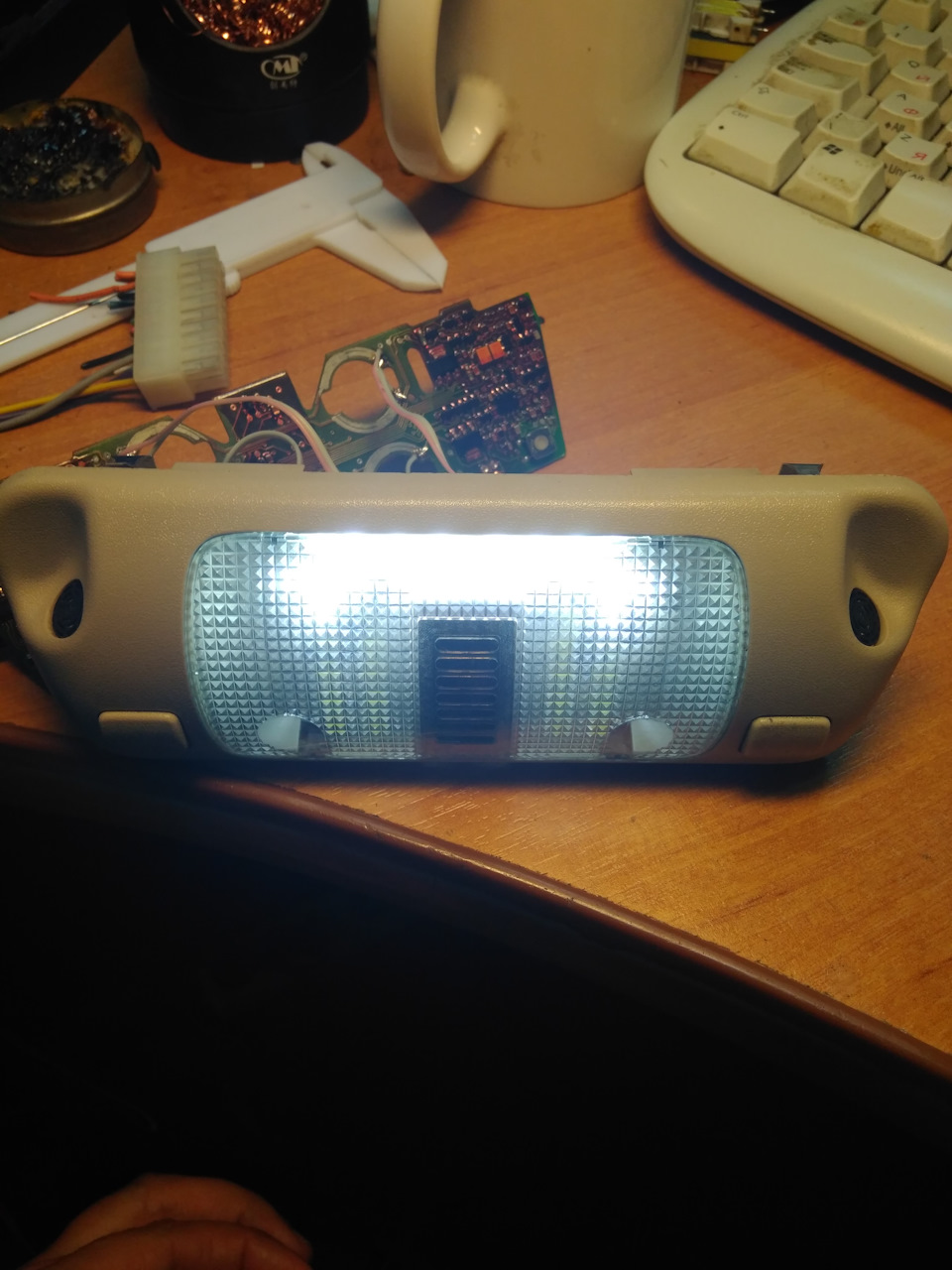

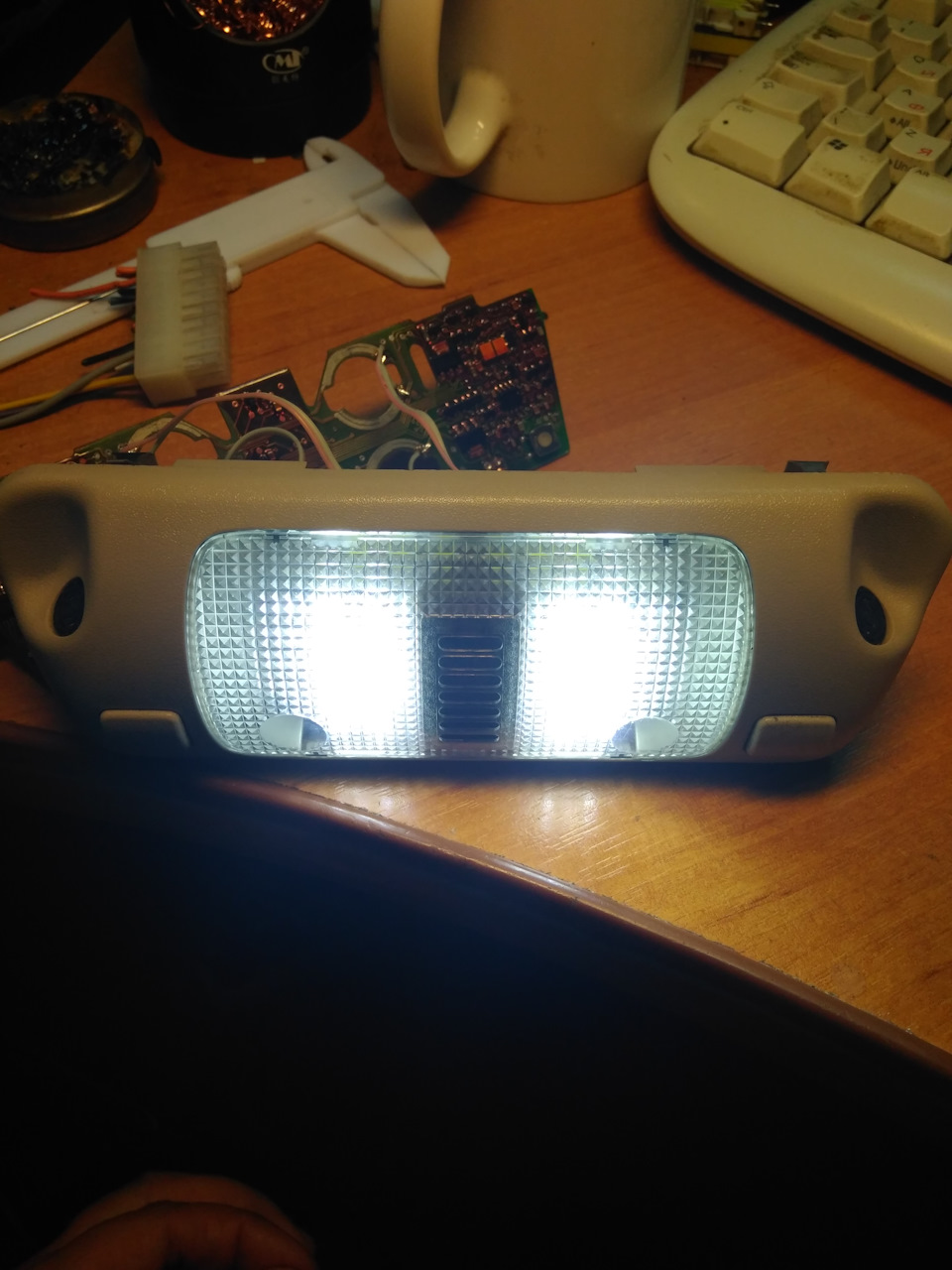

І так, завдяки VityaT плафончик заробила!

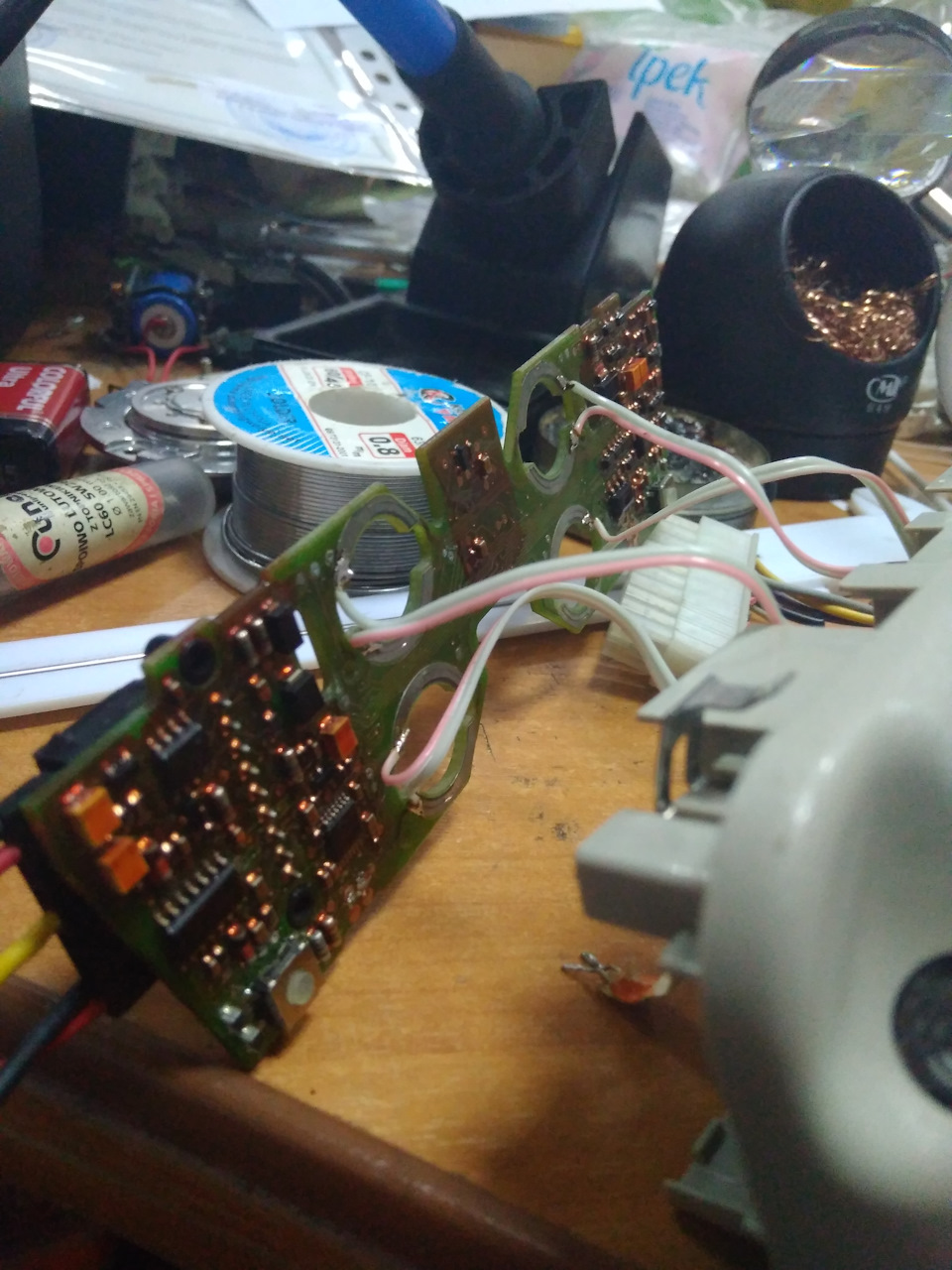

Правда чомусь довго не хотіла зарускатися одна сторона, алепротикав тестером і вона запустилася :)
Залишилося тільки розібратися з датчиками об'єму :) хто знає по 4дротам, що залишилися, що куди йде :)?
>
Коментарі20
Обидва чорних на плюс Жовтий на масу Обидва червоні на сірий до мультитаймеру
Хм, спробую
Одна кнопка так і не заробила (
Заробив ))!
Що заважало? Плавне гасіння за часом працює?
Фіг його знає що заважало, так і не дізнався, можливо холодняк під лаком був, в машину не ставив, поки все на столі перевірив, але думаю, що плавно гаснути буде, зараз рідний так гасне )
Схоже я все ж таки наплутав схему підключення. Немає ТІСу під рукою, тому пам'ять мучаю... Але плафон терпить неправильне підключення. Якщо що, напишу не за кольорами проводів вашої колодки, а за номерами контактів2,9 - +12В1 - мультитаймер8 - маса5 ...
У такій конфігурації працює, Провід у роз'ємі переставив Червоний +12, чорні на мультитаймер, жовтий на масу,
Це саме друга схема, яку я написав. Крайній чорний забезпечує плавне гасіння
А решта контактів для датчиків? Що туди йде або куди вони йдуть
4,5,7 контакти йдуть на штатну протиугінну систему
Так 5 контакт корпус машини, може 3,4,6,7? І які на них сигнали? Хоча думаю в тисі не розписані)
За схемою 4,5,7 йдуть на охоронну систему. А що там і де - не можу сказати
Заплутався, 5 це жовтий і всі його на корпус садять
Його на масу треба садити тільки у плафонів з датчиками об'єму. Інакше штурманські лампи не включатимуться натисканням кнопок
Тоді залишилося розібратися з контактами 3,4 і 6,7 точно йдуть на охоронку, але що на них за сигналами поки загадка
3 не використовується.6 йде на блок керування подушками
Хм, навіщо датчикам подушки)))
Датчикам вони і не потрібні Швидше за все по сигналу на 6 контакті спалахують лампи плафона після спрацювання подушки безпеки
Я хотів задіяти датчики з сигналкою
