ДХО у штатних габаритах

Усім привіт!
Давно не писав у БЖ, але й писати, по суті, було нічого. Але зприходом літа руки знову потяглися до доопрацювання всякихдрібниць. Враховуючи той факт, що вдень містом я їжджу з включенимигабаритами, а при їх включенні в нас пригасає підсвічуваннягодинника та клімату, що в сонячну погоду взагалі смуток, та йпідсвічування всіх приладів вдень не дуже потрібне, було прийняторішення заморочитися з реалізацією функції ДХО Варіант установкидодаткових світильників на (в, під) бампер відразу був відкинутий, так як виглядає це все досить колгоспно і в разі демонтажузалишаться не потрібні отвори в бампері. Був відкинутий череззменшення ресурсу ламп, великого енергоспоживання та жовтизнисвічення.Загалом з усіх варіантів мені найбільше сподобався варіантреалізації дхо на базі габаритів з використанням потужних діоднихламп, які були замовлені у китайців

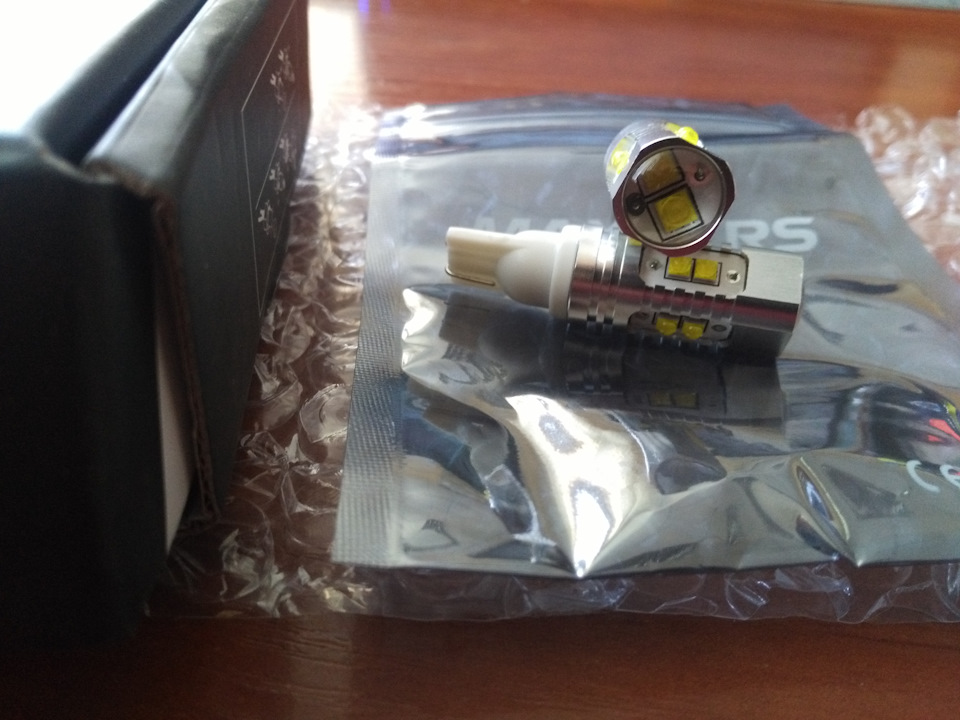

Почитавши відгуки, були обрані такі лампи Далі постало питання проте, як реалізувати автоматичне включення після запуску двигуна.Благо на це питання у братів китайців є готова відповідь.

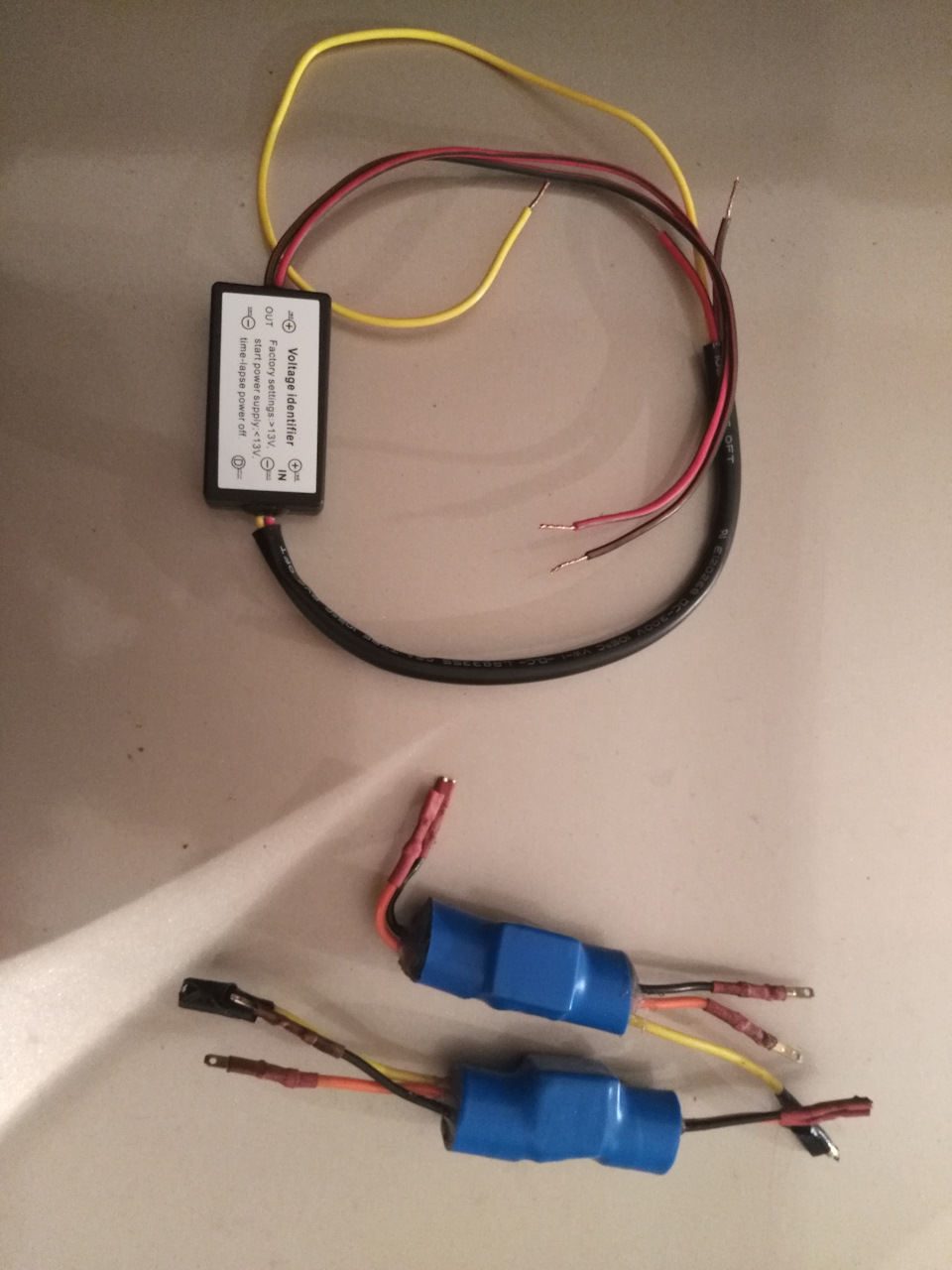

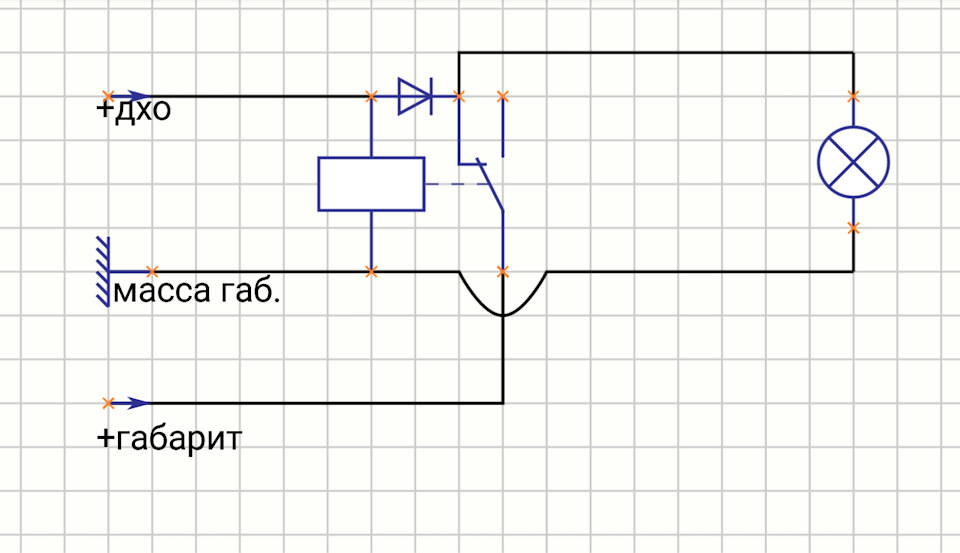

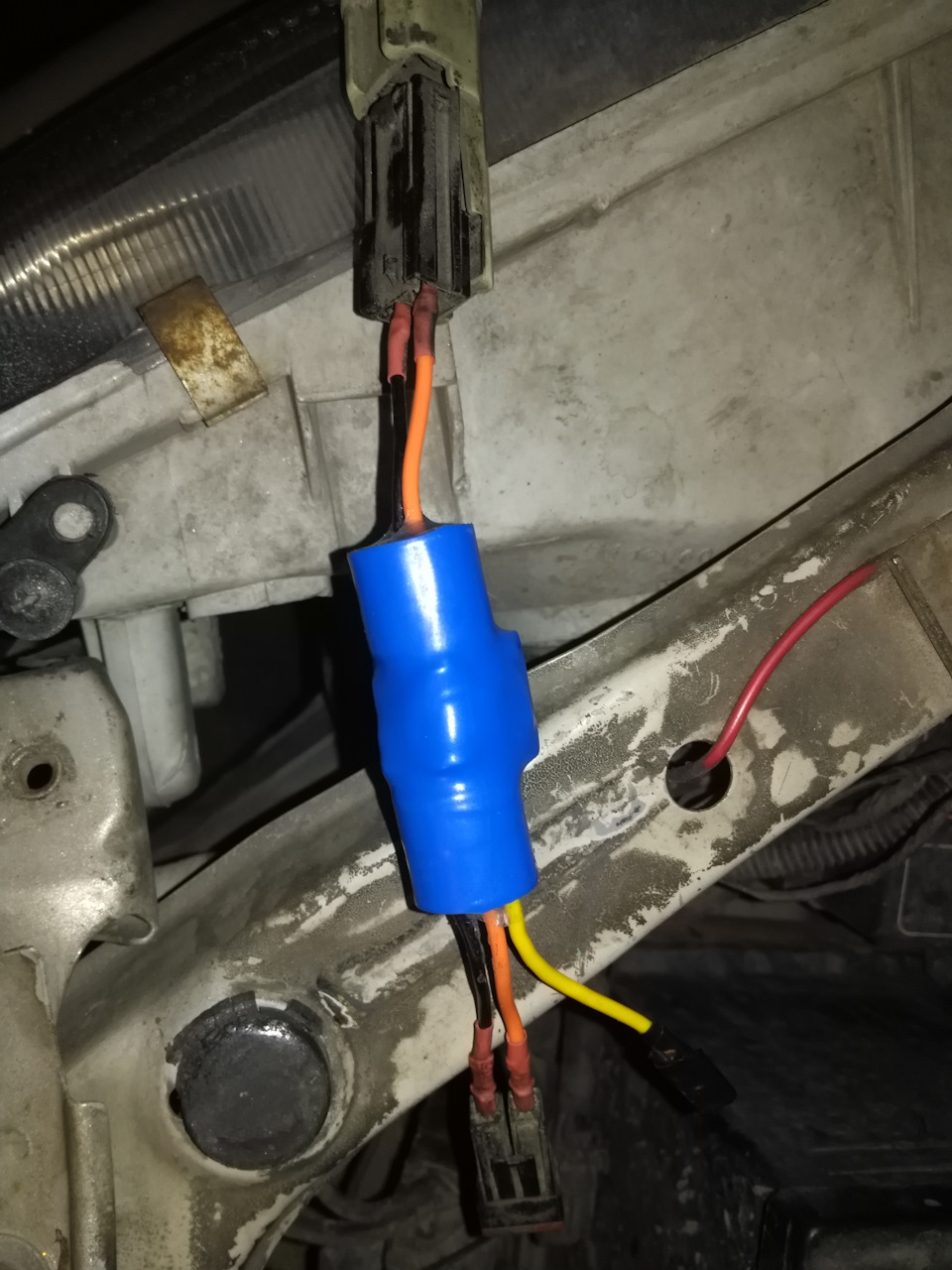

Той блок, який у верхній частині фото. Про синеньких приблудрозповім далі Власне кажучи, коли все приїхало і справа йшла допідключення виник маленький нюанс. Якщо перекинути лампи габаритівна ланцюг ДХО, то при заглушеному двигуні я втрачаю переднігабарити, а це взагалі неприйнятно. Так само блок управління ДХОмає функцію зниження яскравості ламп при включенні ближньогосвітла, так що просто запаралелити ДХО і габарити не варіант.Подумавши над цією справою, на думку прийшла проста схемка (синіприблуди на фото вище), яка реалізована на базі 5-контактного релеі діода. Місцевому радіоринку за справжні копійки. Релевикористовував не автомобільні (через розміри), а маленьке, таке яквикористовується в побутовій техніці тощо. Таких схемок довелосяспаяти дві, тому що лівий та правий габарити у нас на різнихгілках, а лупитися в монтажному блоці бажання немає. Встановлюютьсяці блочки в розрив роз'єму габариту
Немає потреби псувати рідну проводку

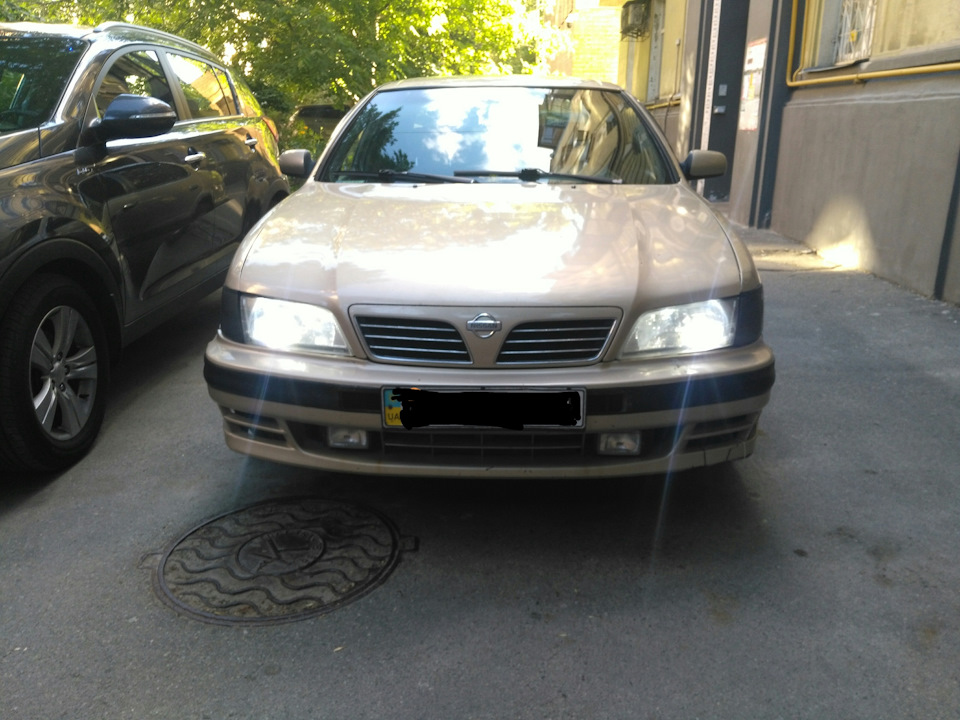

У результаті маємо автоматичне включення ламп габаритів, які привключенні ближнього знижують яскравість і при цьому можутьпрацювати при заглушеному двигуні за штатною схемою. У результатімаємо ось такий зовнішній вигляд, а при необхідності все наводитьсяв стік за 15 хвилин. Дхо нових машин, але за містом я в будь-якомувипадку включаю протитуманки, а ця доробка мені потрібна була самедля їзди містом.
