Другий крок регулювання редуктора це виставлення положення (вильоту) провідної шестерні редуктора щодо осі веденої. Цяпроцедура проводиться для встановлення правильної плями контактузубів. p>

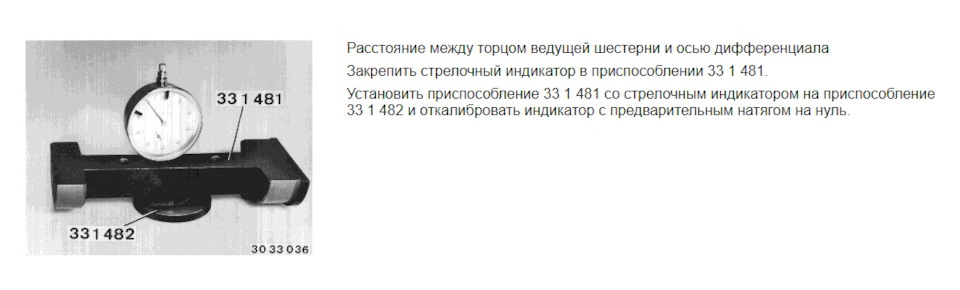

пристрій 33 1 481 для встановлення осьового положення ведучоїшестерні

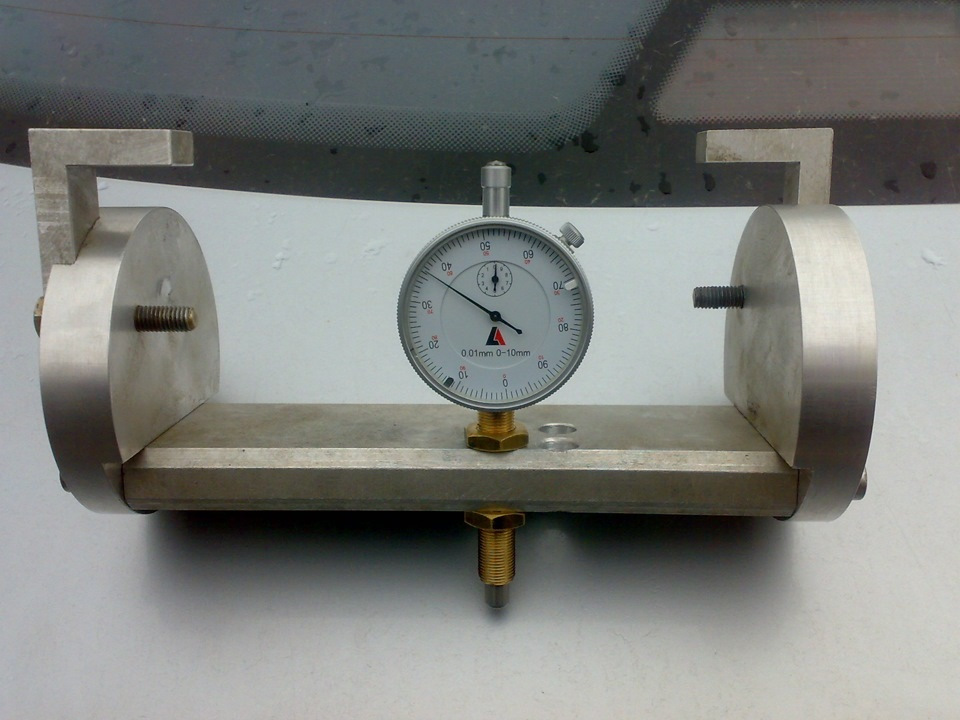

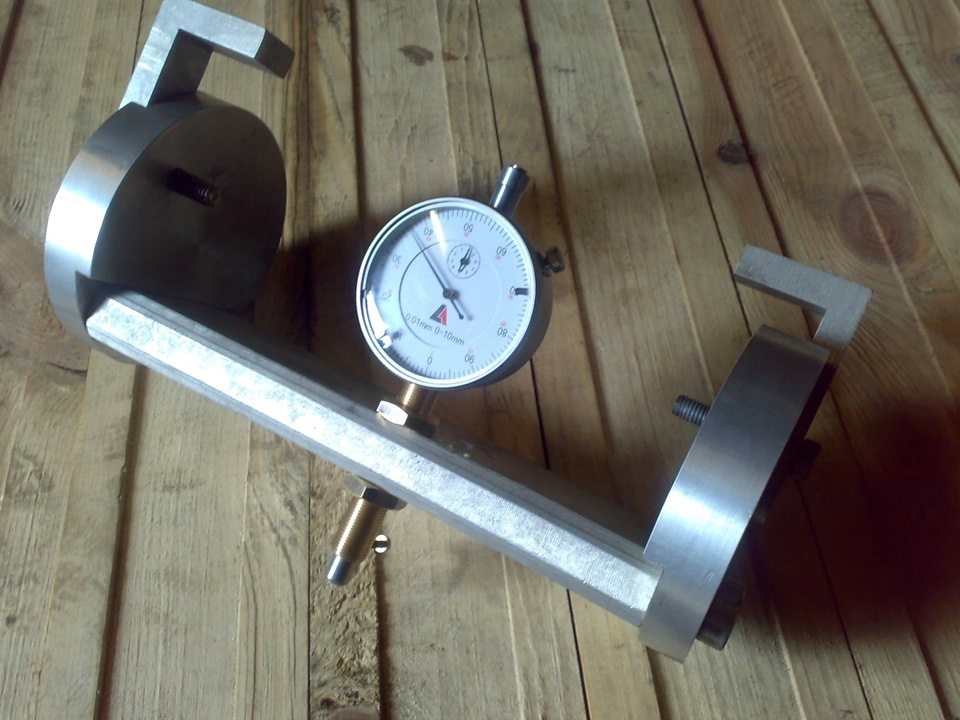

на просторах драйв натрапив на фото приблуди яку зробив камрадсвоїми руками
пристрій для встановлення осьового положення положення ведучоїшестерні
пристосування для встановлення осьового положення ведучоїшестерні
Згідно з ТІС регулювання проводиться таким чином

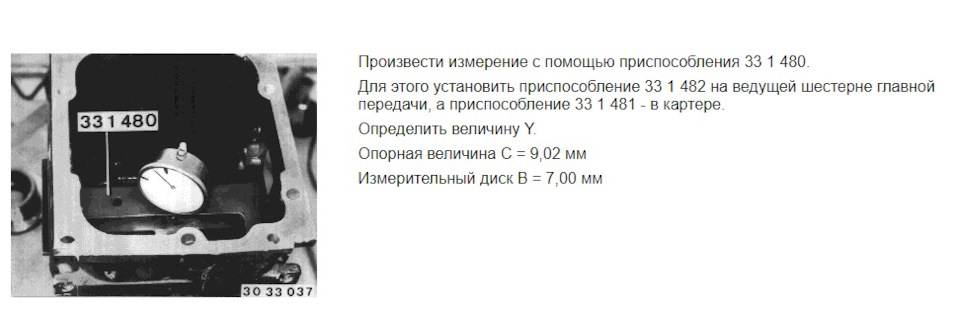

Здійснити вимір з за допомогою пристосування 33 1 480.
Для цього встановити пристосування 33 1 482 на провідній шестерніголовної передачі, а пристосування 33 1 481 — у картері.
Визначити величину Y.
Опорна величина C = 9, 02 мм Вимірювальний диск B = 7, 00 ммВимірювання за допомогою пристосування

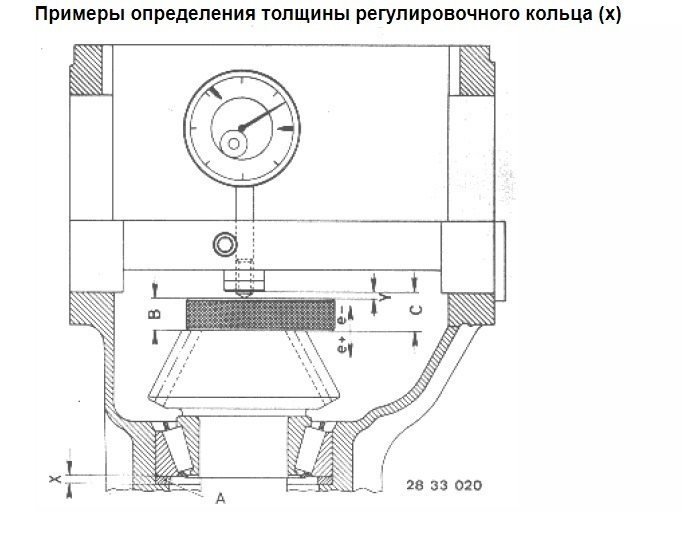

Далі ТІС нам підказує, як саме має проводитися цей вимір і дає намприклади. Значення тут приблизні для наочності розуміння процесу.Реальні розміри можливо напишу поже.
його якраз таки потрібно враховувати при налаштуванні її положення.Число зі знаком + або означає відхилення від опорної величини C всотих частках міліметра і використовується для регулюваннязачеплення шестерень (перевірка за контактним відбитком) задопомогою регулювальних кілець.
віднімається від величини C. Відхилення від опорної величини Cведучої шестерні
Не плутати з регулюванням тертя підшипників так як тут тертя маєбути вищим, припускається для меншої похибки при регулюванні.регулювання закінчено.
У першій частині я описував як виставити момент сил тертяпідшипників. Поки працює додаю
Усім рівних доріг🤝
