Як відомо всім господарям Форіків, з невідомої та водночасідіотської причини FHI накупила у Кенвуда купу морально Застарілих "голів" GX806EF2 Навіть для 2006 року відсутність аналогового входуАУКС це вже перебір.
З іншого боку, Форік не для того створювали без шумоізоляції, щобмузику в ньому слухати.Коротше кажучи, купивши авто аукс я запиливнасамперед, потім були друзі та одноклубники з УкраїнськогоФорестер Клубу, де я за тією ж незграбною схемою пиляв акусилегасям та форикам (на легасях до речі простіше набагато, паяти).зручніше).
Тепер про процес:
Знімаєте голову з авто.Перед цим витягнути всі диски якщо чейнджерживий. Це окрема поема.

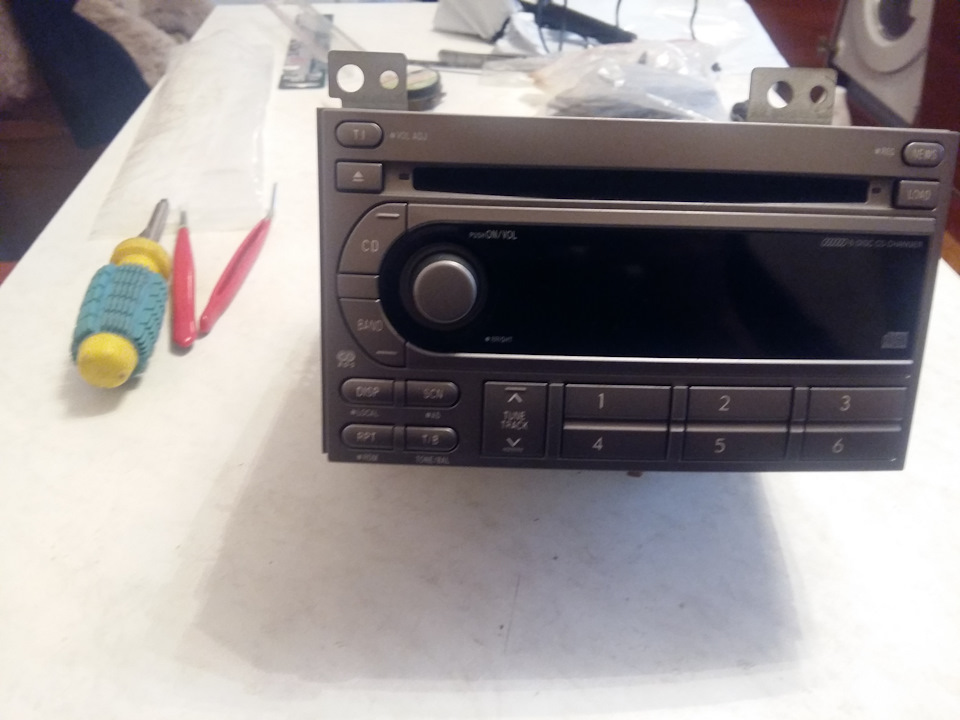

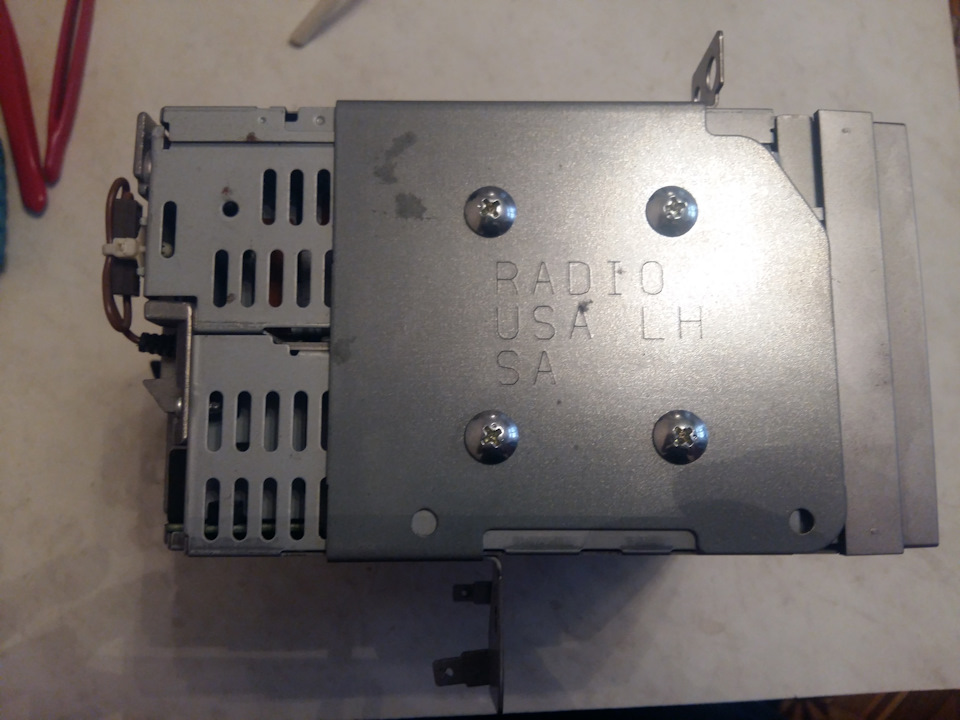

прекрасний витвір інженерної думки приступаємо до розбору. Знімаємомонтажні кріплення: (іноді притягнуті дуже сильно).

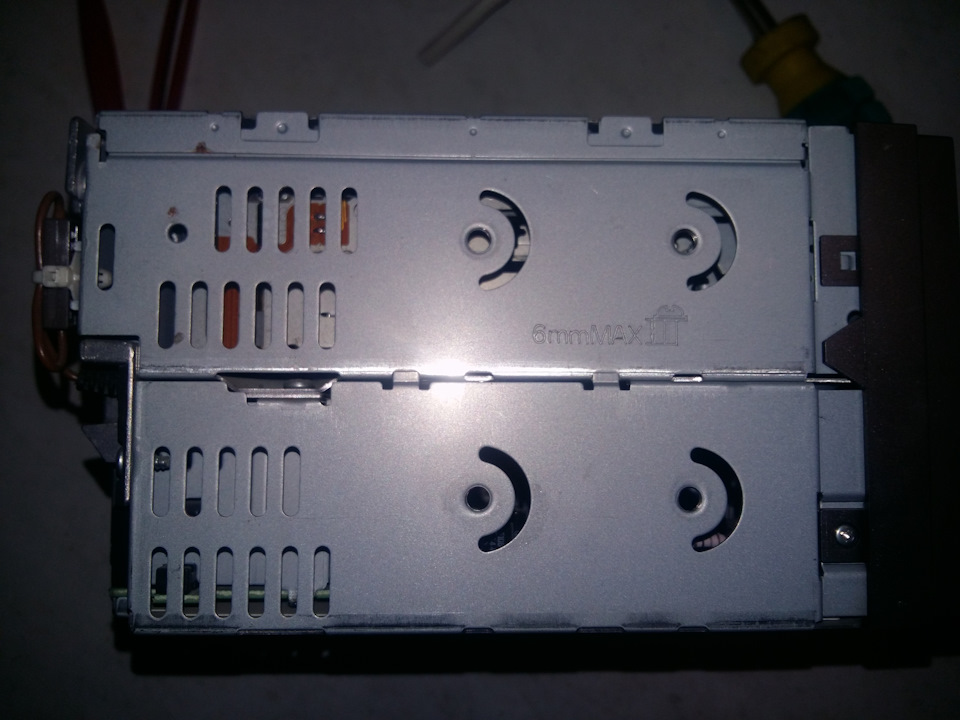

Бачимо таку картину. Відвертаємо гвинти кріплення "морди" (один набік) і знімаємо її. Вона на роз'ємі.

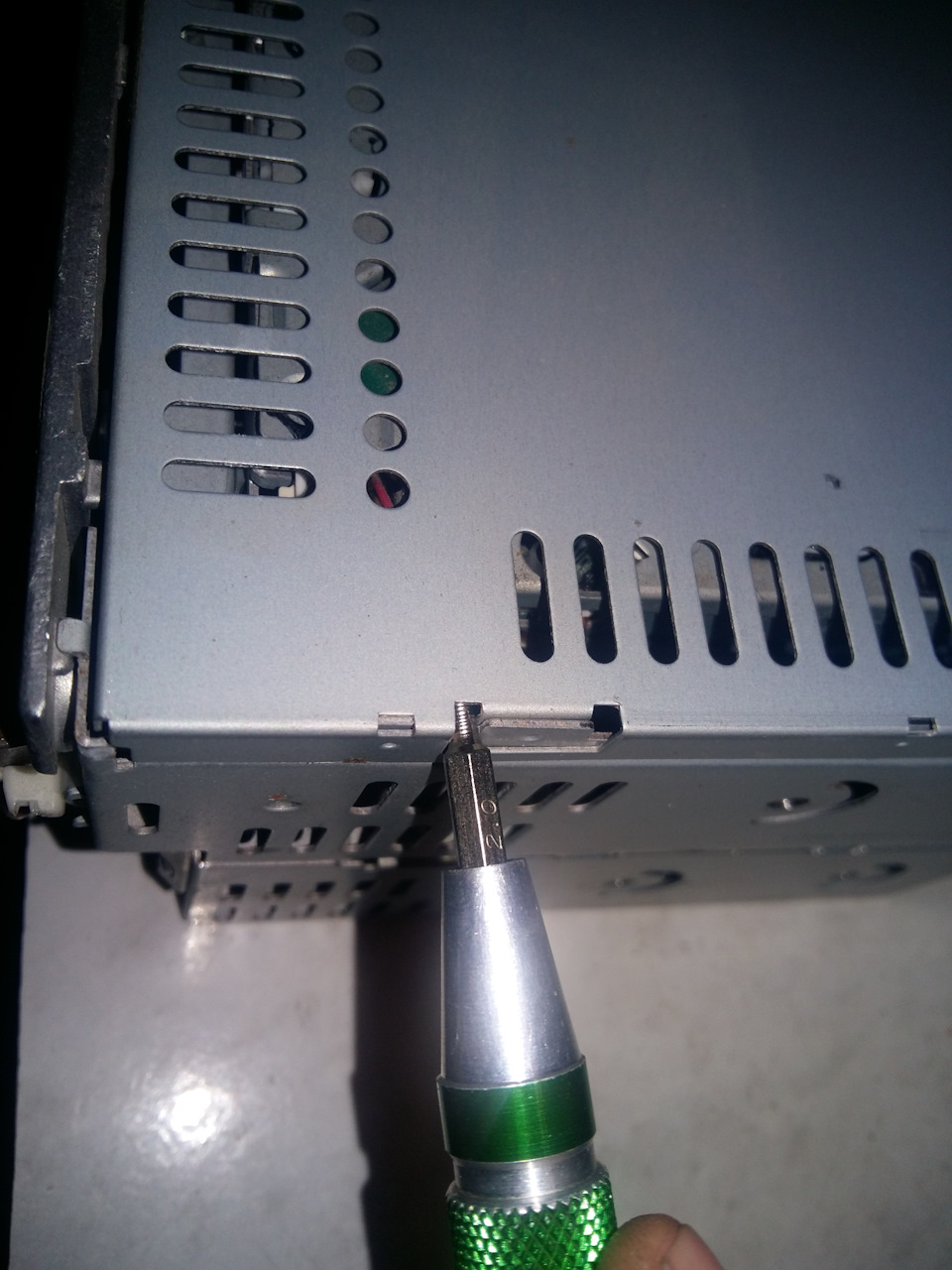

гвинт справа

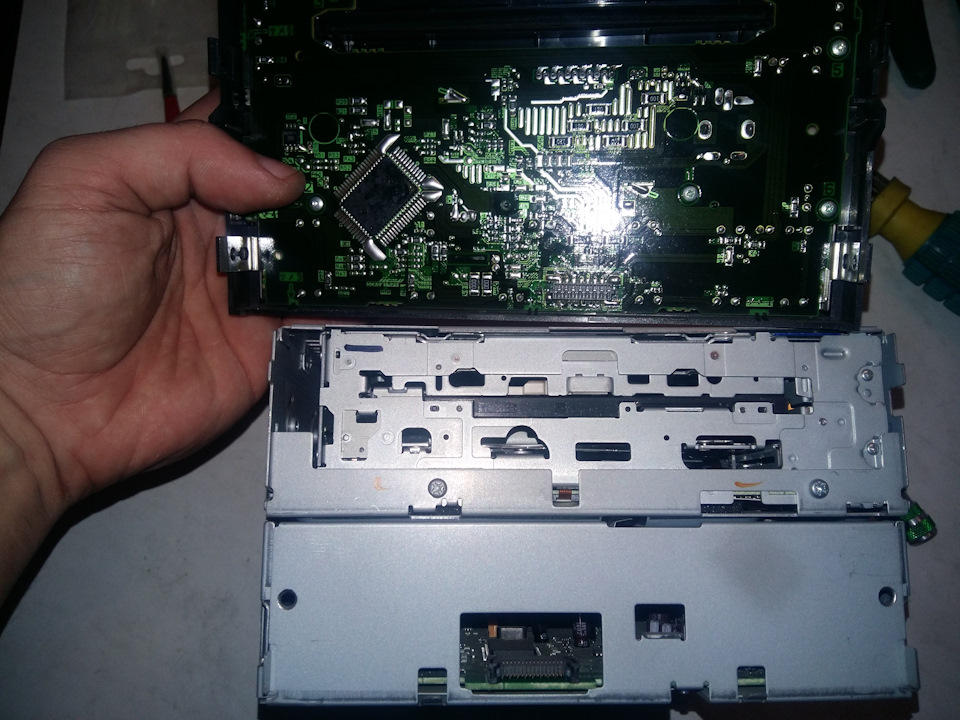

Бачимо: (темна плата це задня частина морди)
Внизу 2 гвинти — тримають чейнджер — викручуємо .
морда, зворотний бік
Знімаємо верхню кришку: (тримається на клямках, знімається простовгору)
верхня кришка<
Знявши її бачимо чейнджер і один гвинт його кріплення (на фотовнизу посередині):Ставимо голову "обличчям вниз" і відвертаємо дваверхні гвинти.
задня частина
Тягнемо чейнджер вгору і знімаємо шлейф і відвертаємо 4 гвинти (інших там немає):
шлейф
Відвернувши їх, знімаємо верхню частину корпусу і бачимо плату, знімаємо шлейф, щоб не заважав:
Тепер трохи словобукв.
Я дійшов висновку, що найпростіше оперувати проводами з "крученоїпари", проводу, який використовується в прокладанні комп'ютернихмереж. Проводи там одножильні, достатнього перерізу, а найважливіше— вони жорсткі. Потрібно 3 жили або одна пара + один провід. Вонирізнокольорові, це ще зручніше.
На даній конкретній голові найпростішим способом прикрутити аукс цеприпаятися до роз'єму сд.
Ноги \ призначення
14 — загальний "-"
16 - правий канал
18 - лівий канал
Назва роз'єму на платі CN6
роз'єм<
Паяльник + кислота (а краще без неї якщо забудете її змити) таотримуєте:
(на фото зліва направо:18/16/14)
Проводи беріть довгі, їх потрібно вивести за борт.
Мій досвід підказує, що найправильніший варіант — припаяти післявиходу з магнітоли роз'єм 3, 5 мам. Щоб можна було змінювати довжинуабо сам провід не куроча нічого. Роз'єм повинен бути якісним. Доречі, 1, 5м тато-тато достатній щоб протягнути його в бардачокпідлокітника відкрутивши 2 саморізи на підлокітнику.
Мінус даного ауксу - сигнал трохи нижче ніж з ЦД. Звук буде чистимна пристроях Apple однозначно. На багатьох самсунгах (телефони).Коротше хочете хороший звук — Flac + Deadbeef player дляандройда.
Другий мінус — потрібен диск з одним треком на якому записана… ем…тиша))) > Аукс стає активним коли ви включаєте СД
Якщо чейнджер вже мертвий — він все одно працюватиме. У цьомувипадку диск тиші не потрібен. Вихід з майфуну
Збираєте все у зворотному порядку. Ставіть на авто. Радієте "космічним технологіям".
І якщо при звуках музики ви бачите, що Замовник задоволений:
замовник
>
Те ви все зробили правильно…
Слухайте музику, не слухайте новини…
Усім хорошого слуху та цікавого звуку.
"
Мій досвід підказує, що найправильніший варіант - припаяти післявиходу з магнітоли роз'єм 3, 5 мама. Щоб можна було змінюватидовжину або сам провід не куроча нічого. Роз'єм повинен бутиякісним. До речі, 1, 5м тато-тато достатній щоб протягнути його вбардачок підлокітника відкрутивши 2 саморізи на підлокітнику.
Мінус даного ауксу - сигнал трохи нижче ніж з ЦД. Звук буде чистимна пристроях Apple однозначно. На багатьох самсунгах (телефони).Коротше хочете хороший звук — Flac + Deadbeef player дляандройда.
Другий мінус — потрібен диск з одним треком на якому записана… ем…тиша))) > Аукс стає активним коли ви включаєте СД
Якщо чейнджер вже мертвий — він все одно працюватиме. У цьомувипадку диск тиші не потрібен. Вихід з майфуну
Збираєте все у зворотному порядку. Ставіть на авто. Радієте "космічним технологіям".
І якщо при звуках музики ви бачите, що Замовник задоволений:
замовник
>
Те ви все зробили правильно…
Слухайте музику, не слухайте новини…
Усім хорошого слуху та цікавого звуку.
"
Мій досвід підказує, що найправильніший варіант - припаяти післявиходу з магнітоли роз'єм 3, 5 мама. Щоб можна було змінюватидовжину або сам провід не куроча нічого. Роз'єм повинен бутиякісним. До речі, 1, 5м тато-тато достатній щоб протягнути його вбардачок підлокітника відкрутивши 2 саморізи на підлокітнику.
Мінус даного ауксу - сигнал трохи нижче ніж з ЦД. Звук буде чистимна пристроях Apple однозначно. На багатьох самсунгах (телефони).Коротше хочете хороший звук — Flac + Deadbeef player дляандройда.
Другий мінус — потрібен диск з одним треком на якому записана… ем…тиша))) > Аукс стає активним коли ви включаєте СД
Якщо чейнджер вже мертвий — він все одно працюватиме. У цьомувипадку диск тиші не потрібен. Вихід з майфуну
Збираєте все у зворотному порядку. Ставіть на авто. Радієте "космічним технологіям".
І якщо при звуках музики ви бачите, що Замовник задоволений:
замовник
>
Те ви все зробили правильно…
Слухайте музику, не слухайте новини…
Усім хорошого слуху та цікавого звуку.
Коментарі20
Вітаю. Зробив так само. Все працювало. Через якийсь час стала сама по собі то випадати, то вмикатися права сторона колонок. Де кінці шукати?
1. Погано припаяв, від вібрації відвалився проводок.2. Щось із самим проводом.3. Конектори якщо є. У мене як і раніше все працює. Є ще варіант що це сама голова. На радіо перевірити, чи випадає одна сторона.
Так. Радіо працює. Все нормально.
Значить за пунктами.
Зробив так, але якість не влаштувала. Телефон Samsung і планшет Нексус. У результаті підключив USB адаптер, інша справа! Навіть відклав питання зі зміною магнітоли, оскільки звук влаштував.
У себе реалізував так само, тільки відрізав доріжки CD-чейнджера і в розрив впаяв реле, тобто створив можливість перемикання.
Тим самим є шанс погіршити нативний звук від СД. Шлейф досить сопливий імхо щоб з ним морочитися. Плюс необхідно робити кнопку. Але, знову ж таки, правильного або неправильного рішення тут немає)))
Я різав не шлейф, а доріжки на платі. Втрати в звуку не відчув, наведення не ловляться. А перемикання тумблером у попільничці.
От і славно ) А сенс у тумблері? Один фіг потрібно на сд включати, щоб сигнал пішов. ІМХО зайва метушня з ризиком пошкодити плату.
Тумблер керує релюхою для перемикання між CD та AUX. CD, імхо, звучить все одно краще.
Він не перемикає між, він просто відсікає сигнал з СД.СД звучить краще тому що там вище сигнал і не стиснуті треки.Якщо ви послухаєте з айпода наприклад нормальний МПЗ (бітрейтом не нижче 300) то якість буде порівнянна.
Так, саме відрізає звук CD. Умовно - перемикає. З айподом - теж згоден повністю, але це вже не бюджет.
Багато самсунги дають хороший звук. Більшість - прийнятний. Не так дорого знайти і бай айпод минулих поколінь. Тут вже хто чого хоче.
Інших магнітол немає? Ціла купа всього, що захочеш! А ви всі з AUX балуєтеся!
Для того щоб слухати радіо та іноді іншу музику, штатної вистачає з головою.
Через AUX якості немає! По радіо гівно одне грає! Якщо не паритися то й так піде)))
Через АУКС якість є, якщо користуватись хорошим джерелом і не затиснутими форматами. Кожному своє )
Кому як!
Якщо дотримані умови якісної пайки-проводів-конекторів + якісне джерело, то на акустиці яка встановлена в авто аукс дає чудову якість. Ми ж розуміємо, що говоримо про штатну систему колонок, так? Тут так хай енда як до ламборгіні.
На цій магнітолі є управління зі штатних кнопок на кермі + чейнджер на 6 дисків. Особисто я вважаю, що це дуже бюджетний і при цьому якісний варіант звуку.
