Строго не судіть, а краще допоможіть слушною порадою.
Раму поки що в залозі не роблю, а подивлюся її розрахунки в CADсистемі.
Початковий профіль для рами - 80х40 - 2мм
Вага ~ 30 кгс

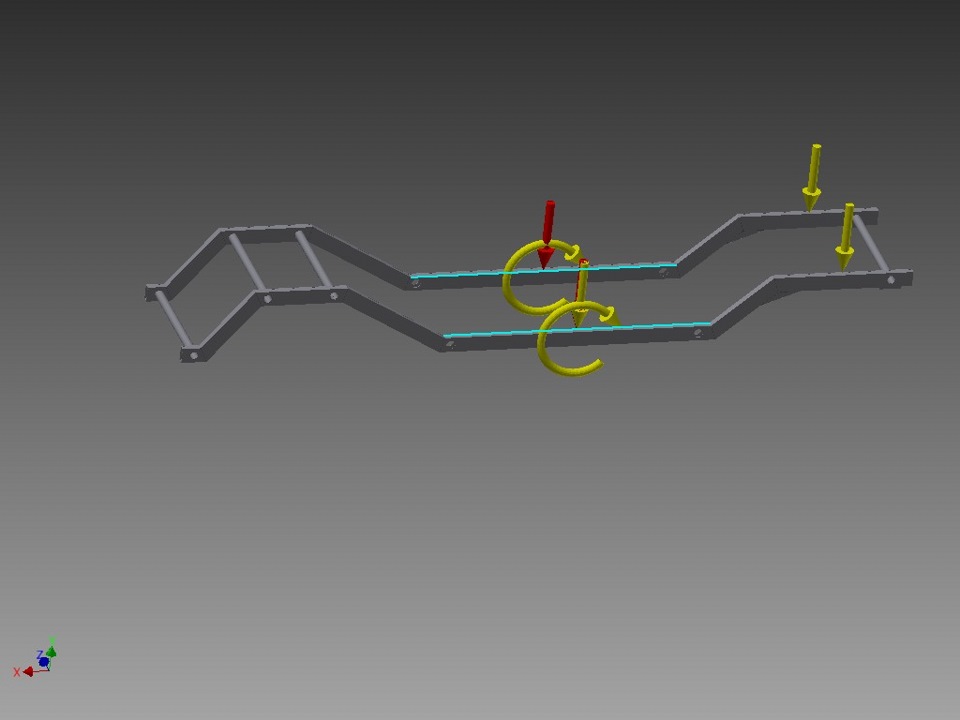

Рама та навантаження
> Статичне навантаження - 35000 H + 3000 H + 5000 H/м
~ вага кузова 600 кгс

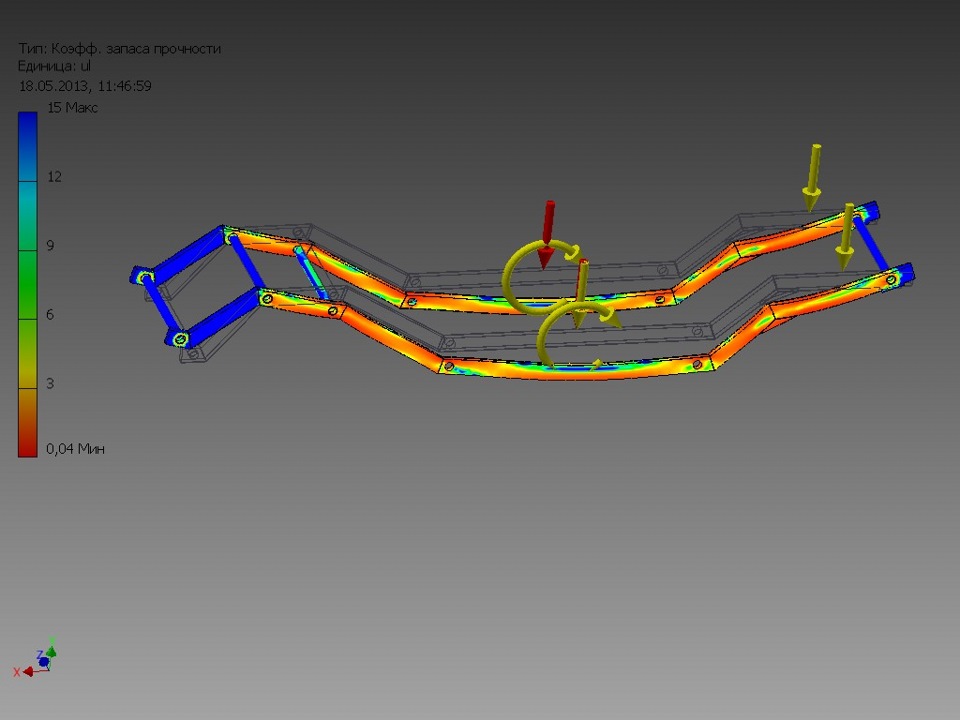

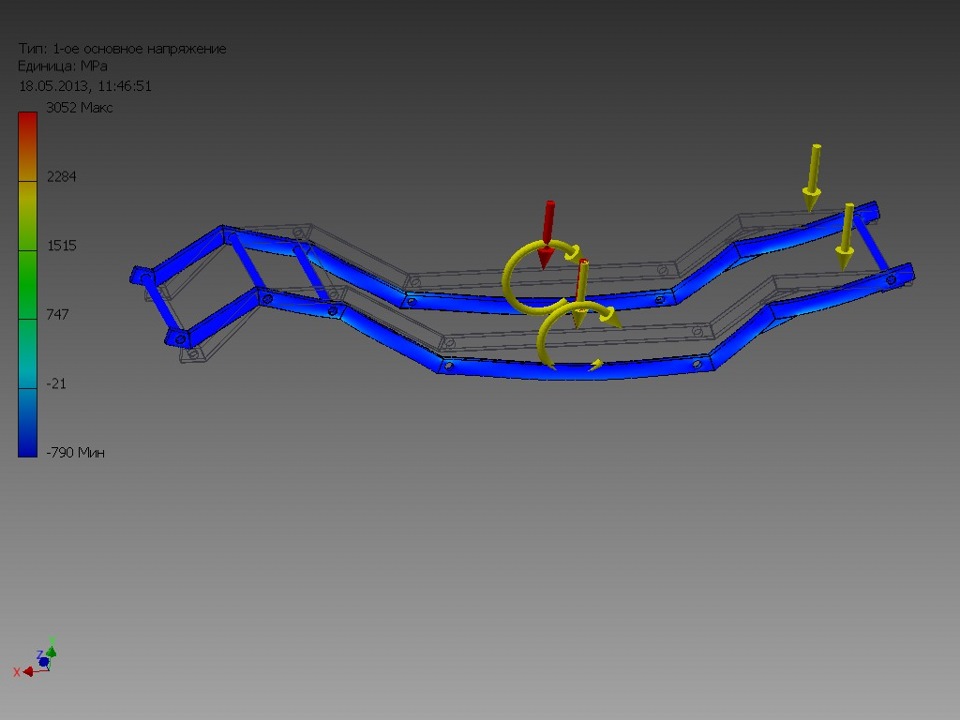

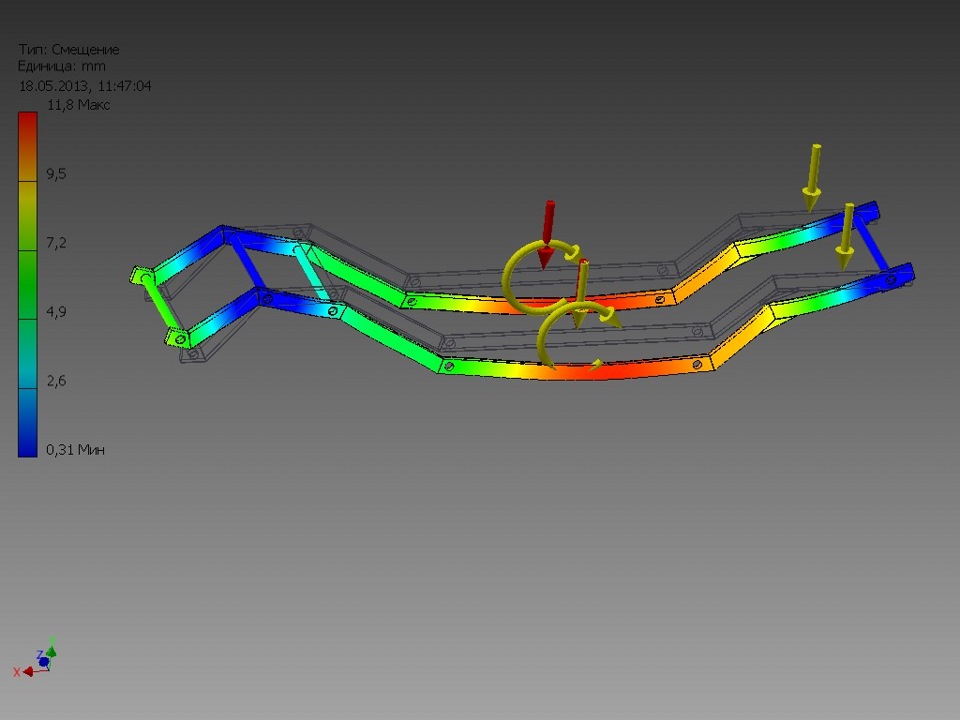

Напруга критично (ну як і належить) на кутах рами. А по міцностівиходить така картина Поки дивлюся основну конструкцію рами, щепотрібно доопрацювати діагональні поперечки, ну і підвіс КПП.
з динамічним розрахунком поки не розібрався.
< /p>
Коментарі4
тут же головне рознести масу, тоді буде максимальна жорсткість.
80х40 буде забагато, краще 60х60, я собі 80х40 робив, але у мене поріг заввишки 200 мм.
товщина не менше 3 мм роби! 2 мм малооооооо!80 на 40 є і 4 мм сам таким питанням займаюся роблю 60 на 60 3 мм
так я б брав 80х30 - 2 завтовшки. але таких немає (
