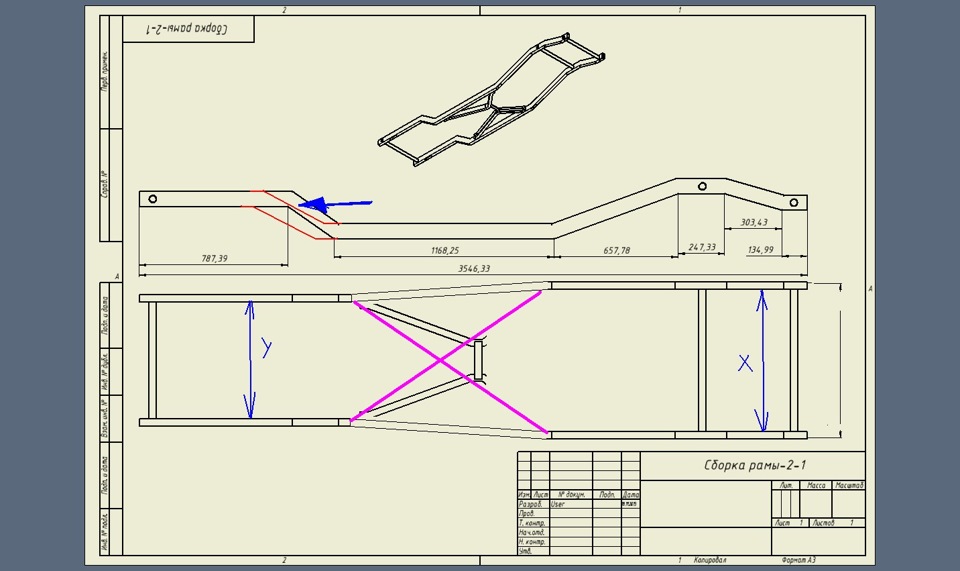

Міряв, вимірював і десь прорахувався :( ТАК! я сам в шоці. Ну покице все дрібниця! "
Поки зміни рами не робив, так накидав часу немає, та й бажання.
Міряв, вимірював і десь прорахувався :( ТАК! я сам в шоці. Ну покице все дрібниця! "
Поки зміни рами не робив, так накидав часу немає, та й бажання.
Коментарі14
Не зрозуміло ... А нафіга раму 469 взяли за основу? Вона ж горбата ... Краще взяти пряму від 452. Ще краще квадрат 100 x 100 x 3 мм або 120 x 120 x 3 мм. різати вздовж-наполовину і розкроїти під свої хотілки де паралелі з'єднуються з країв круглою (н...
Алілуя, нарешті я знайшов хоч один приблизний креслення рами. а ви часом мені не допоможете з розрахунком? )
Часу немає зовсім ((Навіть собі переглянути варіанти немає можливості.одно скажу. Вивчайте Інженерні програми)

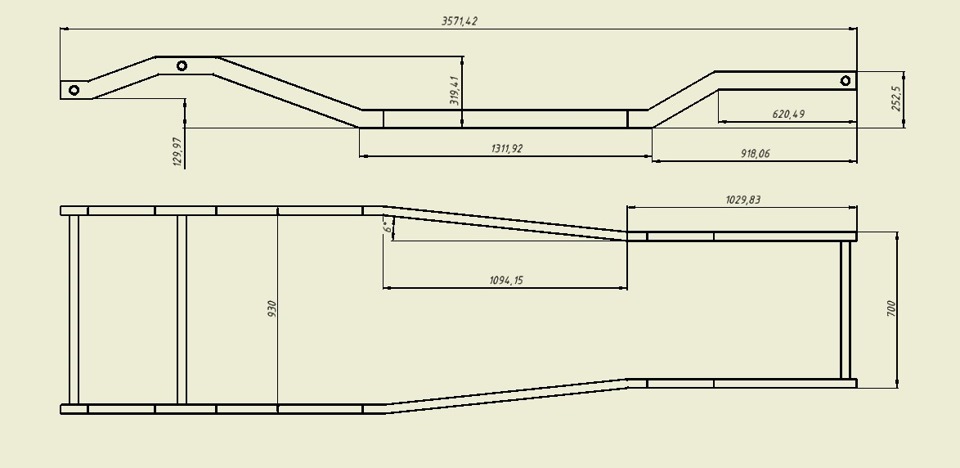

Поки рама такої конфігурації! кузов 401 на розбиранні. потрібно глянути ще раз!
Все ж є конструктивні сталі. Мені як інженеру соромно застосовувати Ст3 для себе.))
повір ти мені з чого зроблені сучасні рами джипів і особливо автомобілів корейського виробництва - одно словом. бачив профільні труби оцинковані. міцності конструкції вистачить.
рама це дуже добре .роби з профільної труби 60на60 3мм товщиною або 60на80. сам таку робитиму
взагалі беру 80х40х3а ось вибрати б марку сталі - це ТАК! низькоулеродиста сталь загального призначення фігня рідкісна
Що напильник, що болгарка, в заводські УАЗівські рами впиваються як з доброго ранку (де в них вуглець?..) АЛЕ, нічого - по двадцять років експлуатуються вони на машинах і помітте зовсім з не легковими навантаженнями на раму... Ось американці Peterbil...
Загалом, ця рама не пішла, зважаючи на зміну концепції. а точніше, через наявність інших запчастин
підкажи чим визначив який переріз профільної труби підходить і в яких місцях рами
я звичайно не інженер і розрахунків не проводив але придивлявся як зроблено на заводських автомобілях . на мене нехай важче але міцніше. Найголовніше приділити увагу на раму в місцях вигину та зламу там потрібно додавати косинки та посилювати.
Рама важитиме 75-80 кг - НЕ ПРИНЦИПІАЛЬНА вага обтяження конструкції, якщо врахувати як здорово розв'язуються руки можливостей...
Практика підтвердила, досвід довів. Квадрат 100 х100 х 3, пропиляний (болгаркою) навпіл (вздовж) і зібраний в сходи - тримає будь-які немислимі ЛЕГКОВІ навантаження. Слідкуємо за якістю швів і не забуваємо посилювати накладками з .
