Бюджетний неон

Після перегляду фільму "форсаж 2" у мене, ясна річ, машини небуло, але я вже тоді знав, що підсвічування у мене буде самесинє.

>

Ставити неонові лампи — дорого.Замовив з того ж Китаю дві 5-тиметрові бухти діодної стрічки (водонепроникної) Стрічка з 5050діодами була б крутіша, але вона стояла як дві з 3528 діодами.метрів на периметр не вистачить, тому купив за 25$ 10 метрівSMD3528 (реально пішло ~6 м). Так як була зима, то почав я зплавного розпалювання і затухання Але не просто так "по тупому", умене було ціле ТЗ до нього:включатися коли машина знята зсигналізації; вимикатися коли машина закрита;
>
* загорятися із затримкою, щоб миготіння повороту при відкритті невисвітлювало територію та діоди розпалювалися в темряві.
* аналогічно згасати із затримкою після закриття автомобіля

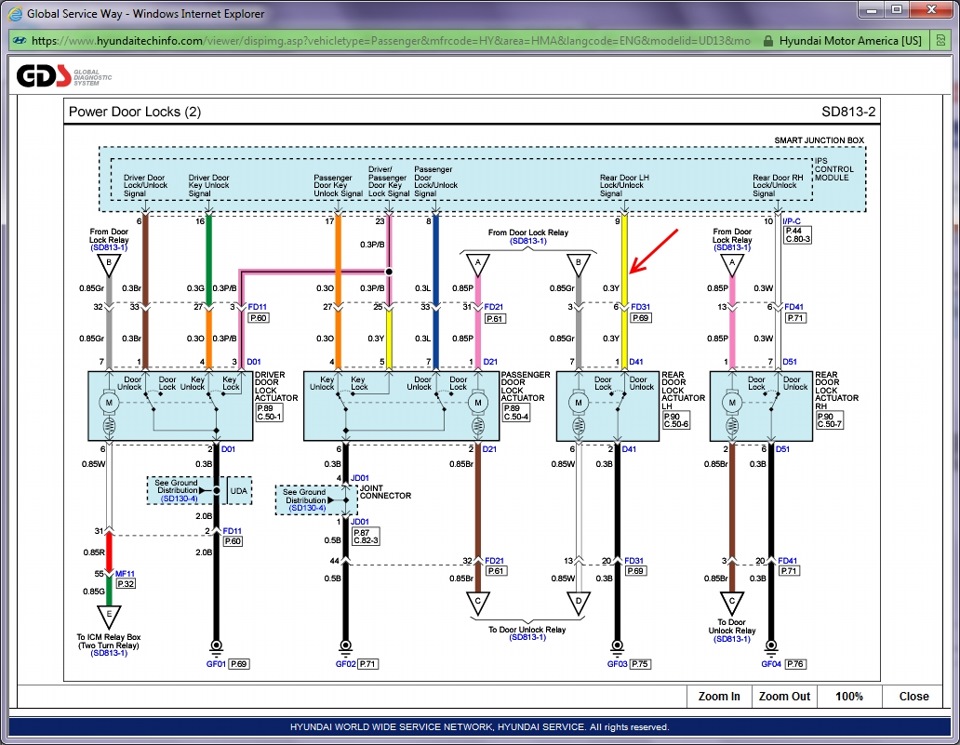

* можливість включення/вимкнення підсвічування в цілому. Щобвизначити відкрита машина, я взяв відповідний сигнал з лівих задніхдверей. Коли замок дверей відчинений — на жовтому дроті з'являєтьсямінус.

Виходить, що керувати схемою має "-", а не "+".

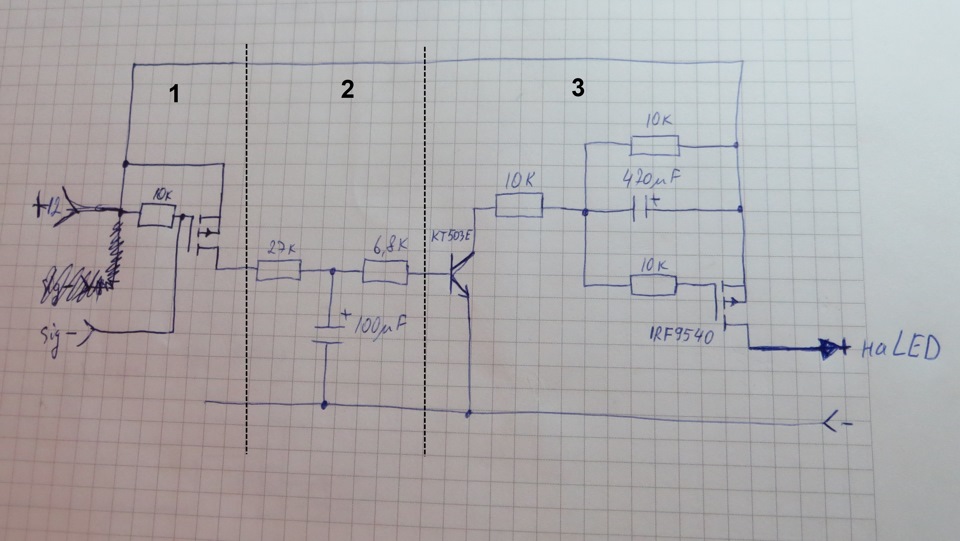

Схему можна розділити на три частини:Перша — при появі мінуса, подавати плюс у схему (оскільки схема розпалювання у нас працює відплюса)
Друга — затримка при включенні/вимиканні схеми
Третя — відповідає власне за плавне розпалювання та згасання.

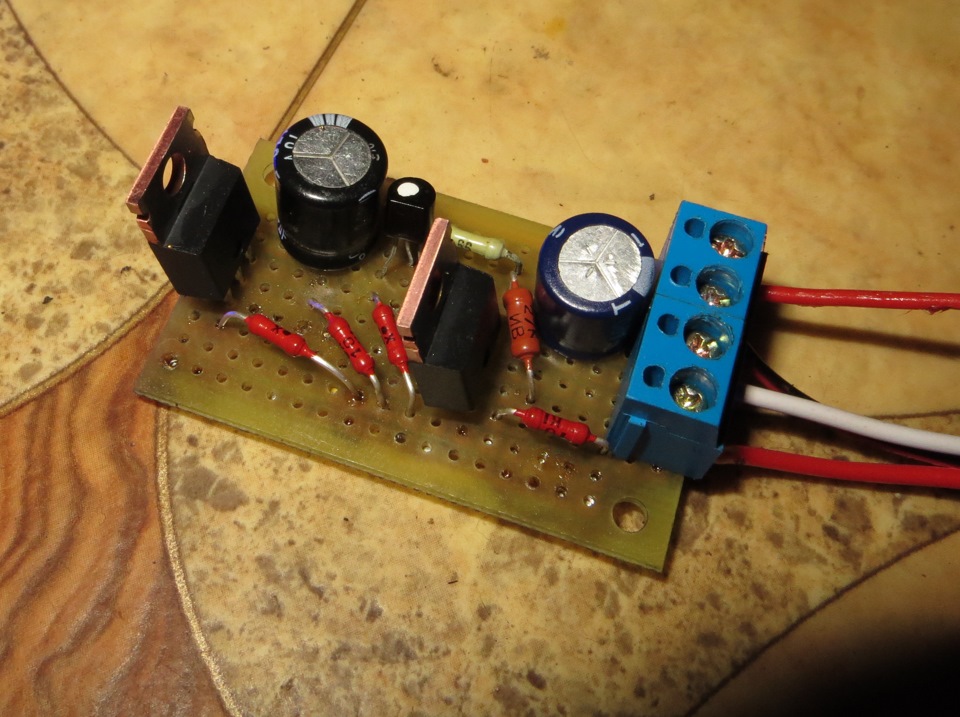

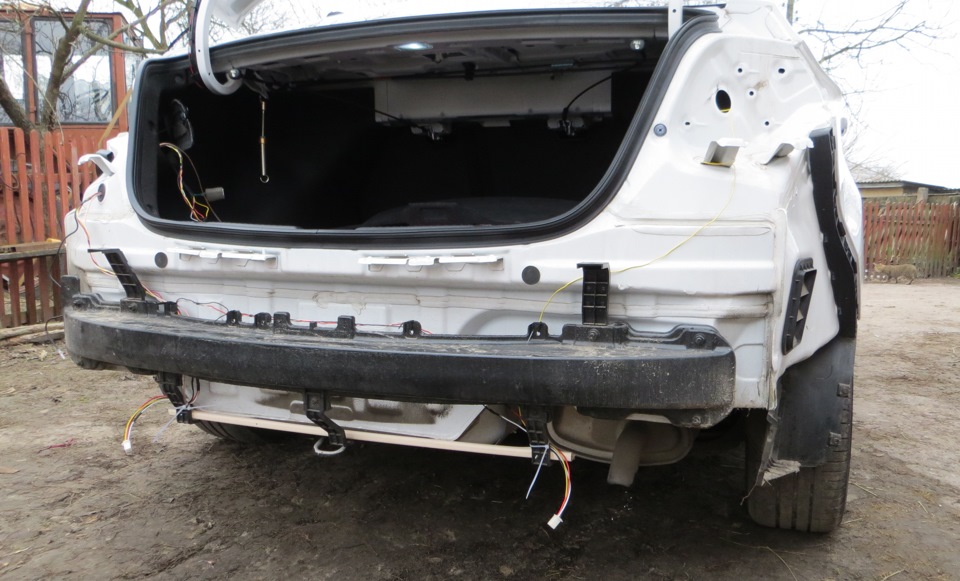

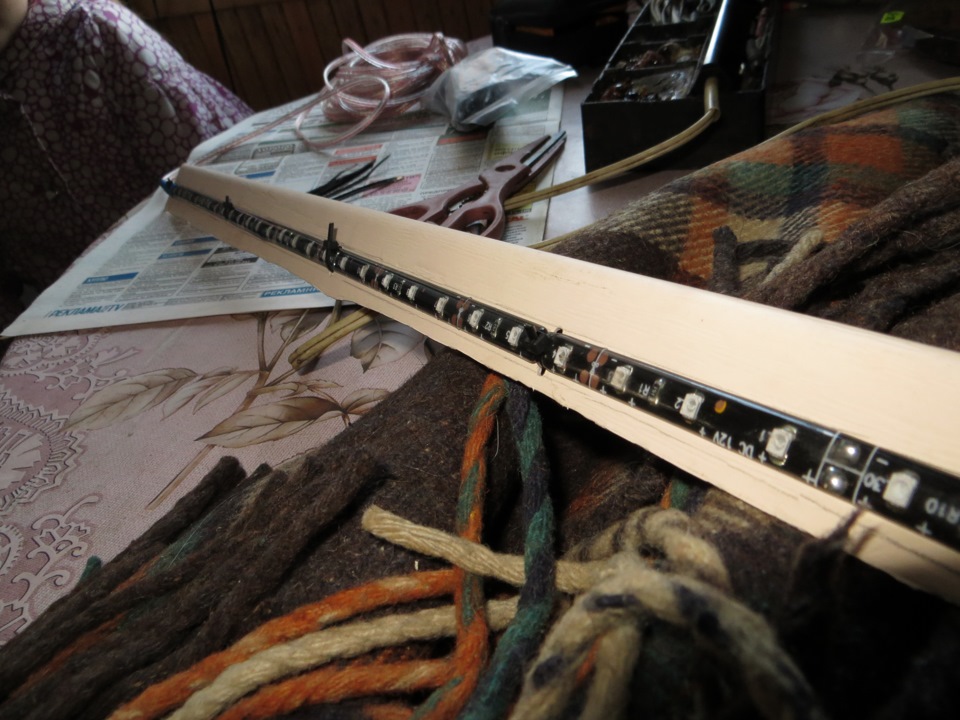

> Зміною ємності конденсаторів і опором резисторів можнадомогтися потрібних вам затримок і швидкостірозпалювання/загасання. Схему я перемальовувати не став, але точнопам'ятаю, що я підбирав деталі вже по місцю, що мені потрібно, те йставив (на схемі ті номінали, які я підібрав на комп'ютері). Так щоякщо спаяти точно за схемою, то затримка вмикання/вимкнення будевідрізнятися, але плавне розпалювання і згасання будуть такими ж.На відео видно, що різні світлодіоди світяться від різного струму, тому це треба враховувати при виборі швидкостірозпалювання/загасання - підбір деталей RC-ланцюжка треба проводитиз тією стрічкою, яку ставитимете. Схема вийшла досить компактна.Ззаду стрічка прикріплена до сайдингу, яким оббивали будинок. Домашини прикручено тими ж саморізами, що кріпили сайдинг. Паралельноробили рефлектори, що світяться, тому так багато дротів. Від стрічкийде два дроти, але головне не переплутати + і -, тому що цесвітлодіоди і при неправильній полярності працювати не будуть.Спереду теж є куди причепити:>

Перед — єдине місце, де стрічку можна легко помітити.

У майбутньому планую заховати її теж, але поки що немає бажання.Тому якщо гарненько нахилитися — то видно, як стрічка "тисне" наочі. Звичайно, воно не боляче, але зустрічна машина з далекогопомітить, що стоїть стрічка а не неон. Але при нормальному вугілліогляду — просто пісня.
З боками треба було щось мудрувати, бо кріпити стрічку нікуди.Найпростіше, що спало на думку - вирізати з алюмінію смужки, затиснути в них стрічку, прикріпити смужки до корпусу. Хоч стрічкаі має нібито 3М скотч, але до днища його не приклеїш. Длянадійності алюмінієві смужки з одного боку посадив на 3М іпритиснув канцелярським біндером.
< /p>

Проводи заведені через заглушки, ближче до заду автомобіля

Тепер підключаємо:
"плюс" взяли з того ж дроту, що й підсвічування водійських дверей.І всі дроти дружно пішли в багажник

Коробочки для схеми я не знайшов, тому купив дві пачки ТікТак:

< До гідності можна віднести той факт, що MOSFET знаходитьсяна відкритому повітрі (ніби додаткове охолодження), але від стрічки (трохи більше ампера) він зовсім не гріється.

> З уже мало не рідного Китаю замовив дистанційне реле(www.aliexpress.com/item/1…315-433MHZ/537144407.html). Підключилитак, щоб у стані спокою неон був вимкнений.
Ну і звичайно на самому початку схеми запобіжник на 3А. Схемурозпалювання та дистанційне реле.

Ну от і все готово, можна опускати шибки та їхати слухатиздивування перехожих.

>

У схемі немає схеми розряду конденсатора, тому якщо закрити машинуі відразу відкрити — то конденсатор не встигне розрядитися істрічка почне запалюватися коли ще моргають повороти (видно всередині відео)

>

На завершення скажу, що проводами треба запастися і терпінням їхзачищати. Шкода, що майже наприкінці батько сказав: "а чого ти ножемізоляцію знімаєш, у нас же десь спец штука була".

Цей пекельний девайс реально прискорює роботу з проводами.
