Але вони коштують чимало, плюс доставка і як мінус — їх тільки дві (на передні двері). .
Накладки на передні двері містять 12 світлодіодів і рівномірновисвітлюють напис.

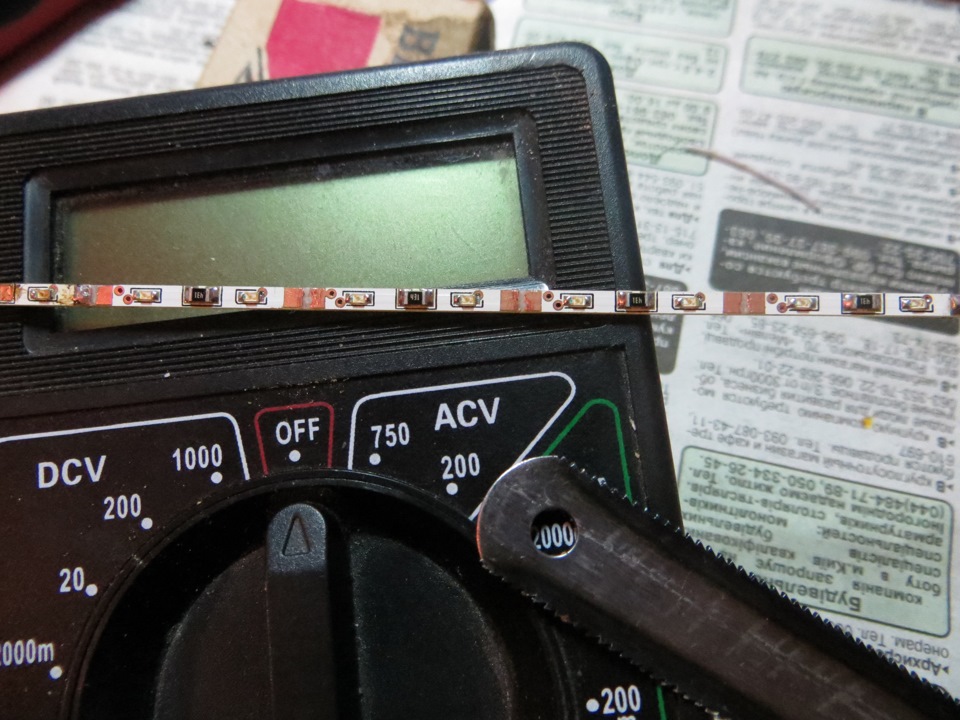

Діодна пластина 12-вольтова, тому треба розпиляти доріжки щоб матиможливість персонального управління кожним світлодіодом.
Місця там було мало, а до кожного діода ще потрібно опір припаяти, тому було вирішено розмістити резистори в іншому місці.
< /

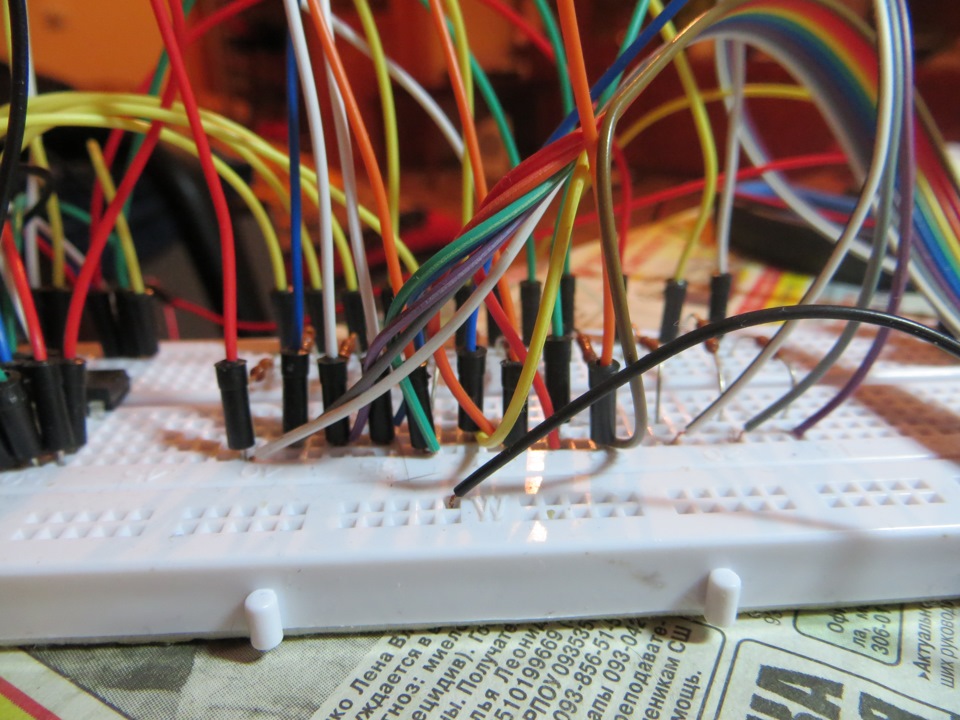

Ліричний відступ — відкрив для себе монтажну плату., зачищатипроводки і т.Д., щоб спаяти тестову схему і перевірити щось.

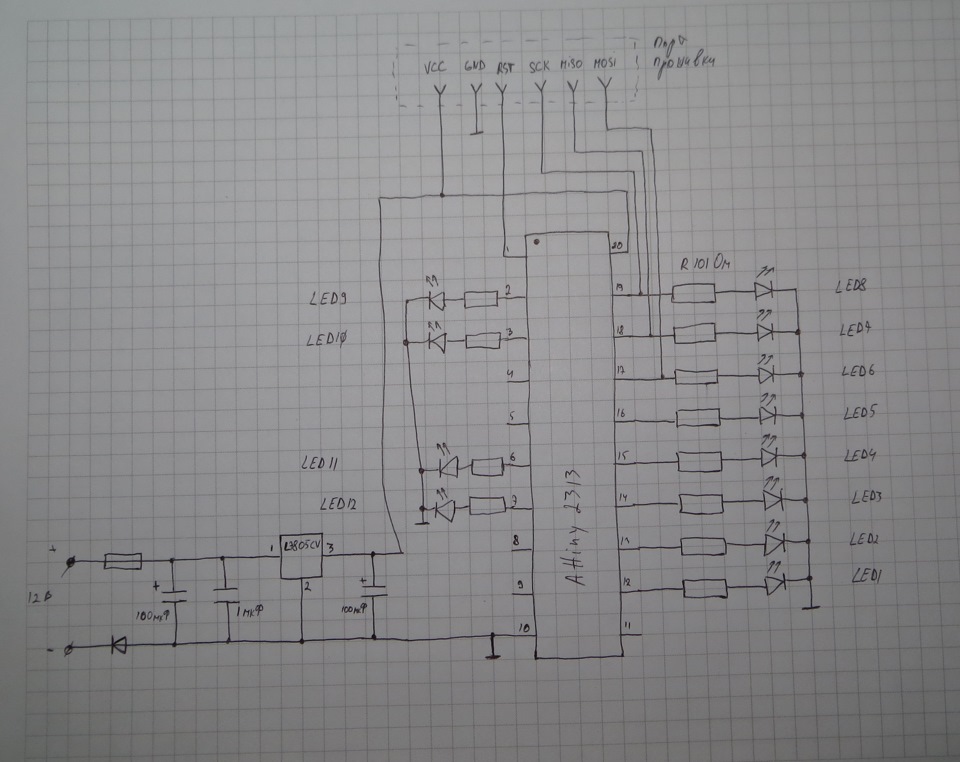

Варто вона не так і багато, але часу економить значно. Наприклад, збирав конвертор напруги з 12в на 5в живлення мікроконтролера (мК).Так як МК вибагливі до харчування, потрібні конденсатори. На збіртестового конвертора напруги я витратив 3хв, маючи при цьомуможливість легко змінювати конденсатори, підбираючи потрібнуємність, і відразу ж бачити як поводиться МК. Повертаємося доосновної теми . Щоб отримати бажані ефекти, крім 12 світлодіодів, нам ще треба МК, який усім зарулюватиме і конвертор напруги, якийдозволить працювати МК від бортової мережі автомобіля.
Ніколи раніше не мав практики з МК. Дякую величезному Viperet зацінні поради, підказки та програматор. Код писався і тестувався намонтажній платі. (код на С, за основу взято цей код).
Т.К. Місця в накладці дуже мало (менше 5мм), то відповідно требамалогабаритні деталі - SMD резистори і МК в SOIC корпусі. Роботатонка, двох рук не вистачає. Допомога батька була як знахідка.
Вирішили зробити "порт для програматора", тому що заливали всюсхему силіконом. Тепер у майбутньому легко можна перепрошити —збільшити час затримки спрацьовування, поміняти ефекти і т.Д.

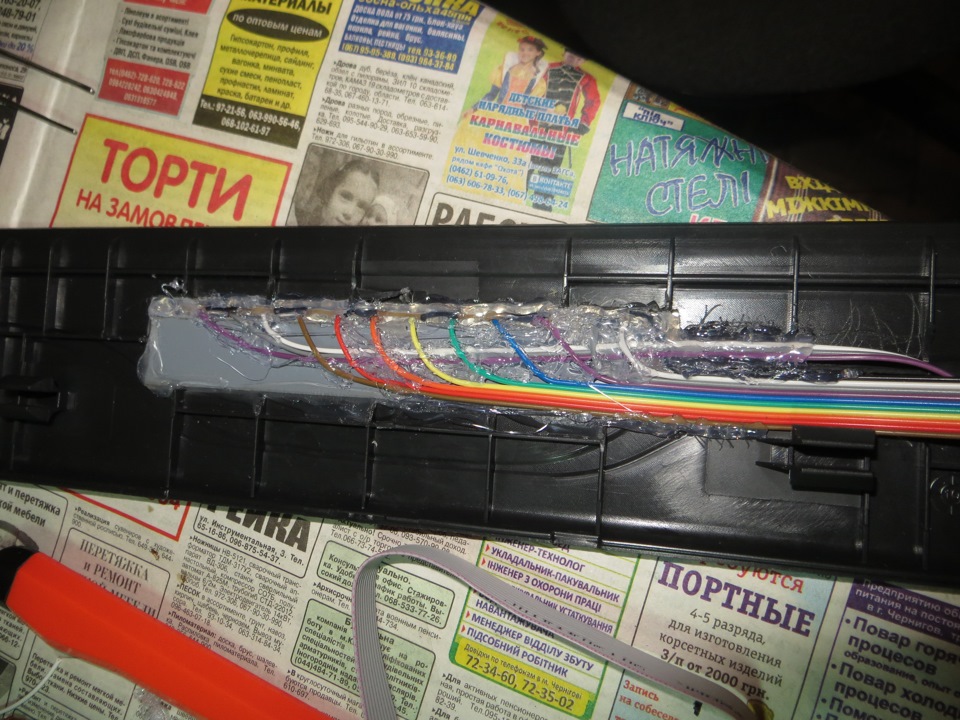

Хотіли схитрувати і спочатку вивели лише 4 дроти, але МК відмовивсяпрошиватися при зовнішньому харчуванні. Довелося припаяти ще двадля живлення (від USB-програматора).Схему залили силіконом Щобсвітлодіоди не відсвічували всередину порога, наклеїли ізоленту.Заодно і поверх схему проклеїли — так естетичніше виглядає і якийсьдодатковий захист.
У салон заводили так само як і задні пороги — через гумкуущільнювача.
< /p>

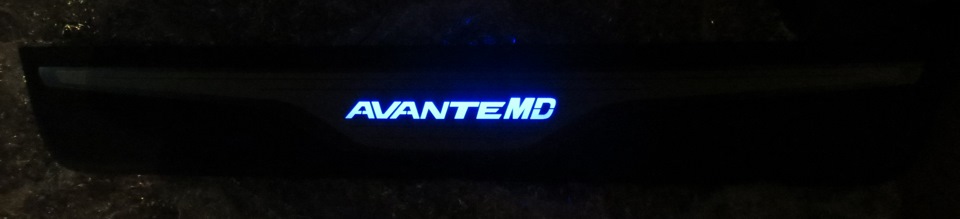

Підключаємо та отримуємо наступне:
З затримкою 0.5с (здалося мало, перепрошу на 0, 75 ) стартуютьефекти. Повторюються 3 рази. Потім ще раз біжить туди-сюди ( "ефектсканера"). Чекає одну хвилину, 3 рази пульсує і плавним згасаннямвимикається назавжди. Розписувати конкретно що скільки коштує небуду. Сумарно — трохи менше 20грн на поріг.
Коментарі20
Здрастуйте. Вийшло дуже чудово. Автору плюс, добра і хороших доріг. Можете будь ласка поділитися прошивкою. [email protected]
Дуже круто вийшло. просто молодець. Слухання підкажи яку відстань від світлодіода до напису, що таке світло рівномірне вийшло без крапок. І ще-напис сама з чого зроблена?
ba.d-cd.net/4faa64s-960.jpg світлодіоди впритул притиснуті до прямокутної пластини. Я не знаю що саме це за матеріал, але називаю його оргскло. Ось і виходить що світло в ньому рівномірно розсіюється. поріг не я ж робив, а купував готовий www.drive2....
ура вийшло і все ж таки довелося фюзи підправити)
Чудово! Приємно чути, що комусь знадобилося
а то скоро з цього приводу почну бж штампить)))) трохи потеплішає щоб з карбоном можна було повозиться
а у вас до речі по одному діоду на канал так? я просто хочу штуки 4 -3 повіси буду 2803 використовувати точніше пробувати)
Так, по одному світлодіоду. Якщо не помиляюся, то на атіні 2313 можна до 20 мА на ніжку. так що якщо хочете більше, то треба транзистори ставити, або спеціальні мікрокри, які містять підключення Дарлінгтона і дозволяють комутувати нормальні струми
ну я про Дарлінгтона і говорю але судячи з вашої плати у вас 2 діода
Не зрозумів. де, які два діоди?
ну друга фотка плата на тестері лежить там ніби у вас 2 відокремлено на канал як я зрозумів
Соррі за конфуз. То не фінальна фотка. Я ті опори випаяв, а до контактів, що звільнилися, припаяв проводи. Всі опори винесені окремо
партизан)))
а все побачив що 2 та й у принципі яскравості вистачати
ВРЯЯЯ вийшло hex витягти з ардуіно ! Тільки ось чому то на налагоджувальній вони при розгорянні і згасанні мерехтять як то(((((( це норм?))
Я думаю треба на 8 МГц виставити
та вже все підправив але піпець щоб з цієї ардуїни вичавити кекс довелося чимало погуглити)))
і додав ще 2 канали тепер їх 14 думаю досить
можете допомогти при коміляції вашого коду (хотів перед підпилом під себе спробувати) видає ось таку помилку в чому біда?Error 1.c(5) can't open #include file util\delay.h
Можу залити всю свою папку Arduino, щоб верняк всі либи були. Піде?
