Дифузор + підсвічування рефлекторів

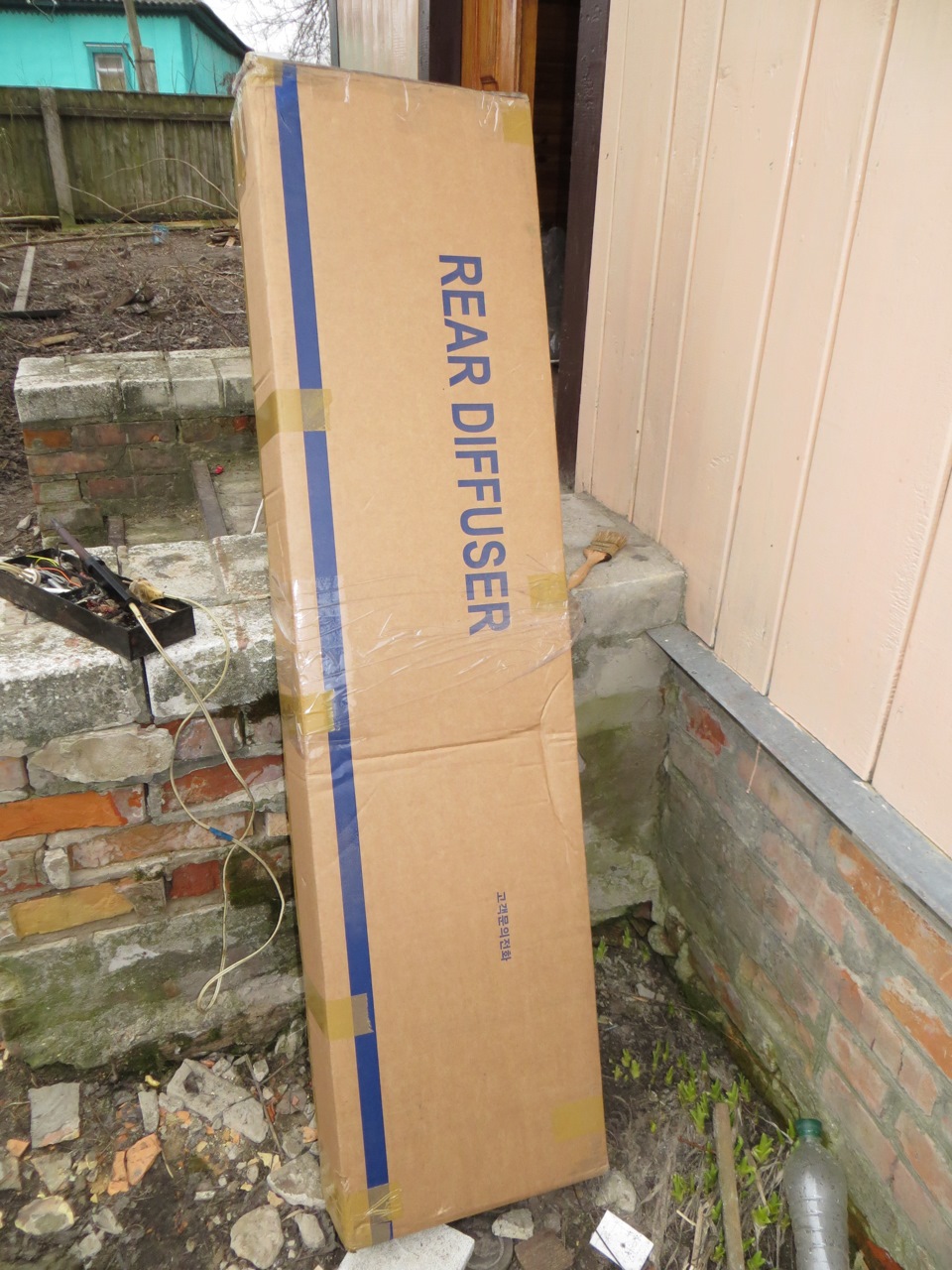

Замовив з Кореї дифузор. З доставкою обійшовся в 155$. Доставиличерез EMS досить швидко — через 5 днів він був уже в мене.

Реч красива, але він прикриває рефлектори так, що вони виходятьдуже потоплені навколо чорного фону, і тут само собою напрошуєтьсяте, що рефлектори повинні світитися, інакше "не кошерно" буде.>

На ebay я зустрічав готові рефлектори десь 80$ +/-20$, але невважаю це за розумну ціну, тому вирішив зробити сам — взимку часдозволяє.

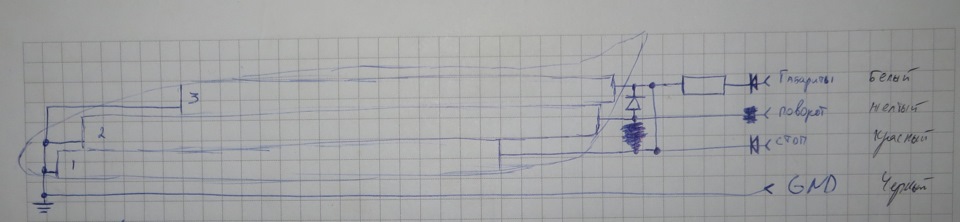

Як завжди, треба починати з ТЗ, що саме я хотів від підсвічування —режим габаритів, сигнал стоп і сигнал повороту. Стрічки горять нена повну потужність, у режимі стоп — ці дві стрічки горять на повнупотужність.В режимі повороту підключається ще одна стрічка і всітри світяться на повну потужність.

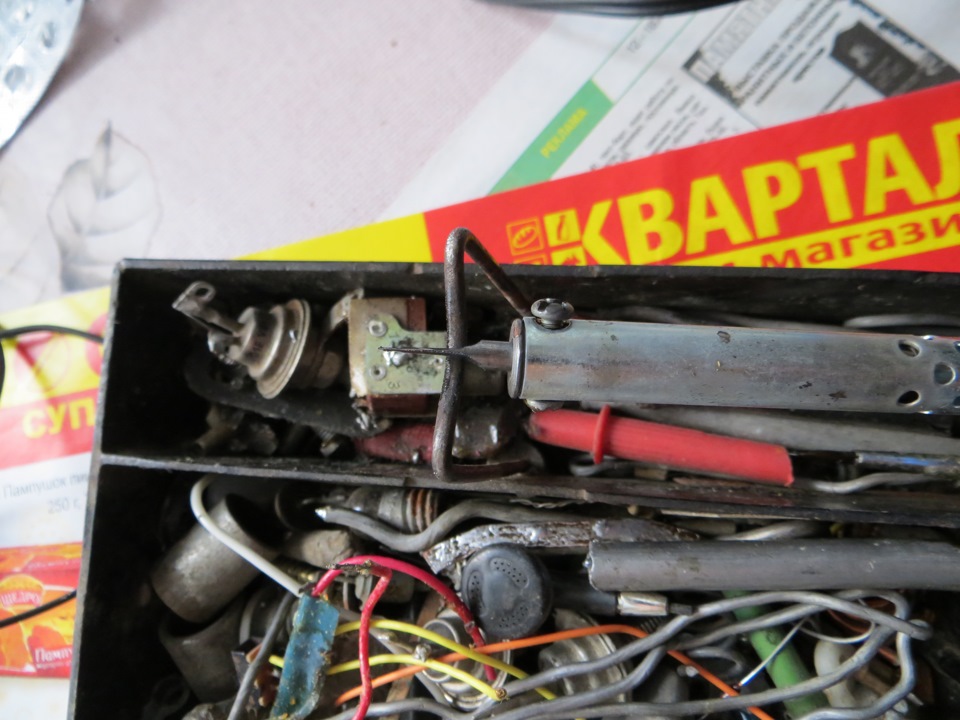

> Світлодіодна стрічка SMD5050 білого кольору безводонепроникного корпусу, тому що все повинно бути компактно.Діодия вже не пам'ятаю які брав (там грав фактор розміру). Найменшийопір що потрапило під руку, було 310 Ом (чим менше, тим яскравіше).Через брак меншого номіналу, пригодилося й таке. Після початковогомонтажу, залишили схему на кілька годин посвітити — перевірити чине погорять діоди чи резистор. Все було гуд, без диму і перегрівів.Друг купив китайський 40W паяльник, але засмутився його слабкоюпотужністю і я перекупив у нього за 10 грн. Наждаком зробив знаконечника гостре жало.

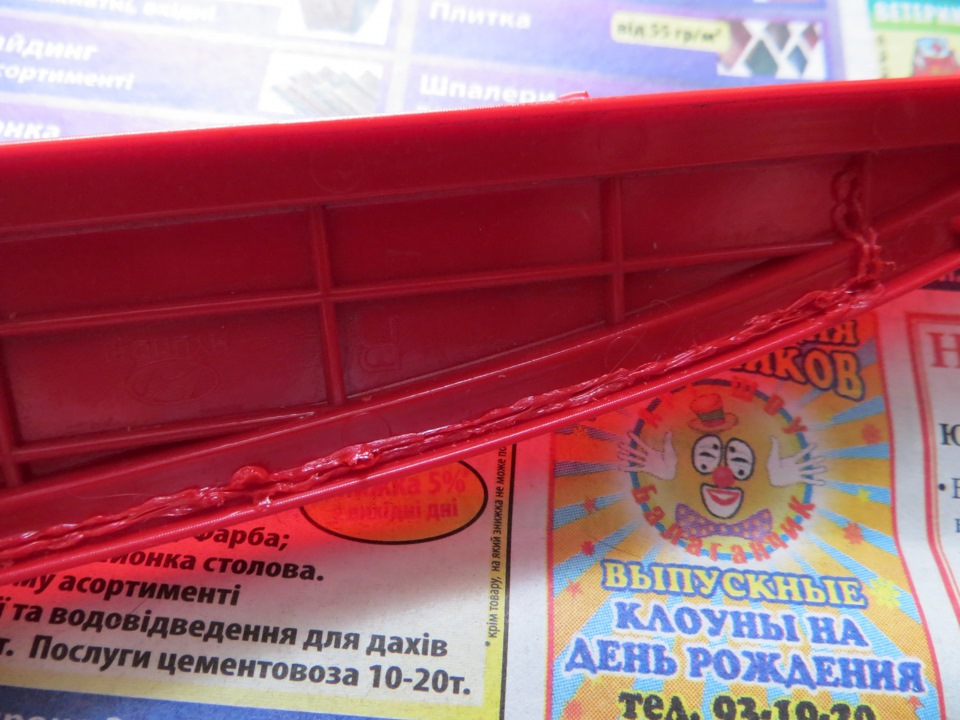

Включаємо паяльник і в бій., Довелося робити кілька проходів, підколупувати викруткою і тд. Загалом на один рефлектор пішло трохибільше години.

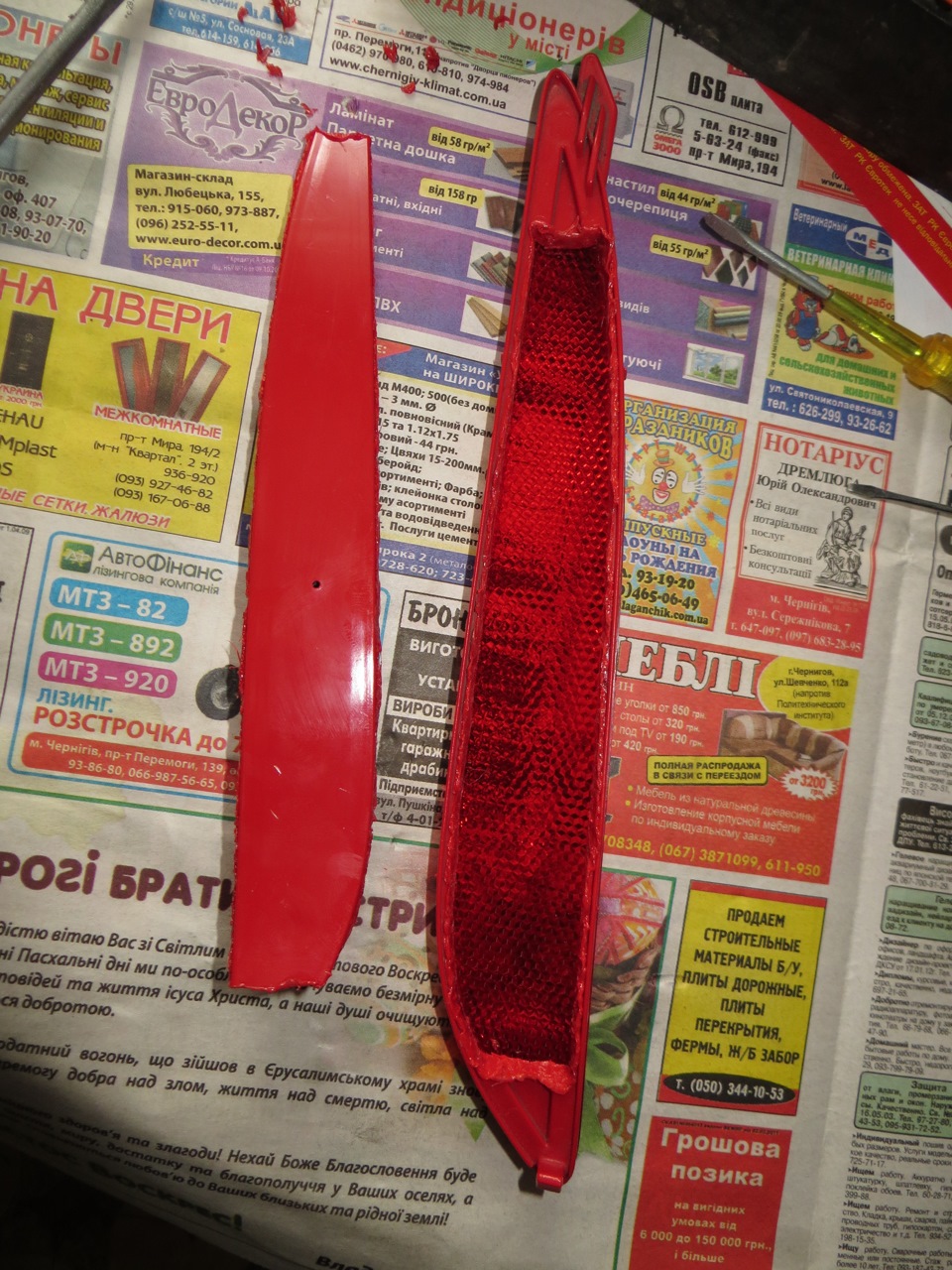

Запчастини на фото:974984
Видно, що місця всередині небагато, але діодна стрічкапоміститься.
Припаюємо деталі вже на місці, розводимо дроти, ізолюємо усадкою.Радянським паяльником на 65Вт заклеюємо все назад.p>

Перевіряємо.

Для цієї справи треба тягнути нехило проводів, тому бампер незавадить зняти.

Тепер приступаємо до дифузора – тут вже самому не зручно, бажанопрацювати вдвох. Дифузор кріпиться на 10 шурупів. Якщо прикріпитийого "в тупу" до бампера - то під певними кутами будуть видні білі "мови" навколо рефлекторів. Мене не було, то пригодилася звичайнаізолента та жіночий фен.Ставимо бампер на місце, а потім вжеприкручуємо дифузор. Отвори свердлити не треба, т.К. До. Пластикм'який та саморізи без проблем закручуються. Головне неперестаратися із закручуванням, щоб не обірвати "різьблення".

Тепер зад став виглядати набагато веселіше.
Ось пару фоток, як уночі світять габарити:

На початку відео видно як працює режим "поворотів"

>

Ну ось якось так.

Разом по грошах:
паяльник — 10грн
світлодіодна стрічка — 50грн/метр
проводу ~10грн
