))) Ну якщо чесно - попалися мені пара елементів обігріву сидінь (начебто з Октавії, вже й не згадаю точно.) Лежали вони у мене безділа. Після переїзду вже в особистий гараж - при розгрібаннікоробок я їх і знайшов. В гольф (природно максимально зоригінальним виглядом і функціоналом) Вивчивши технічну частину язрозумів, що для установки нам потрібно:1. Штатна клавіша підігрівусидіння з регулятором 2. Проводка ( вкрай бажано)
3. Реле 161 919 533 — 2 шт

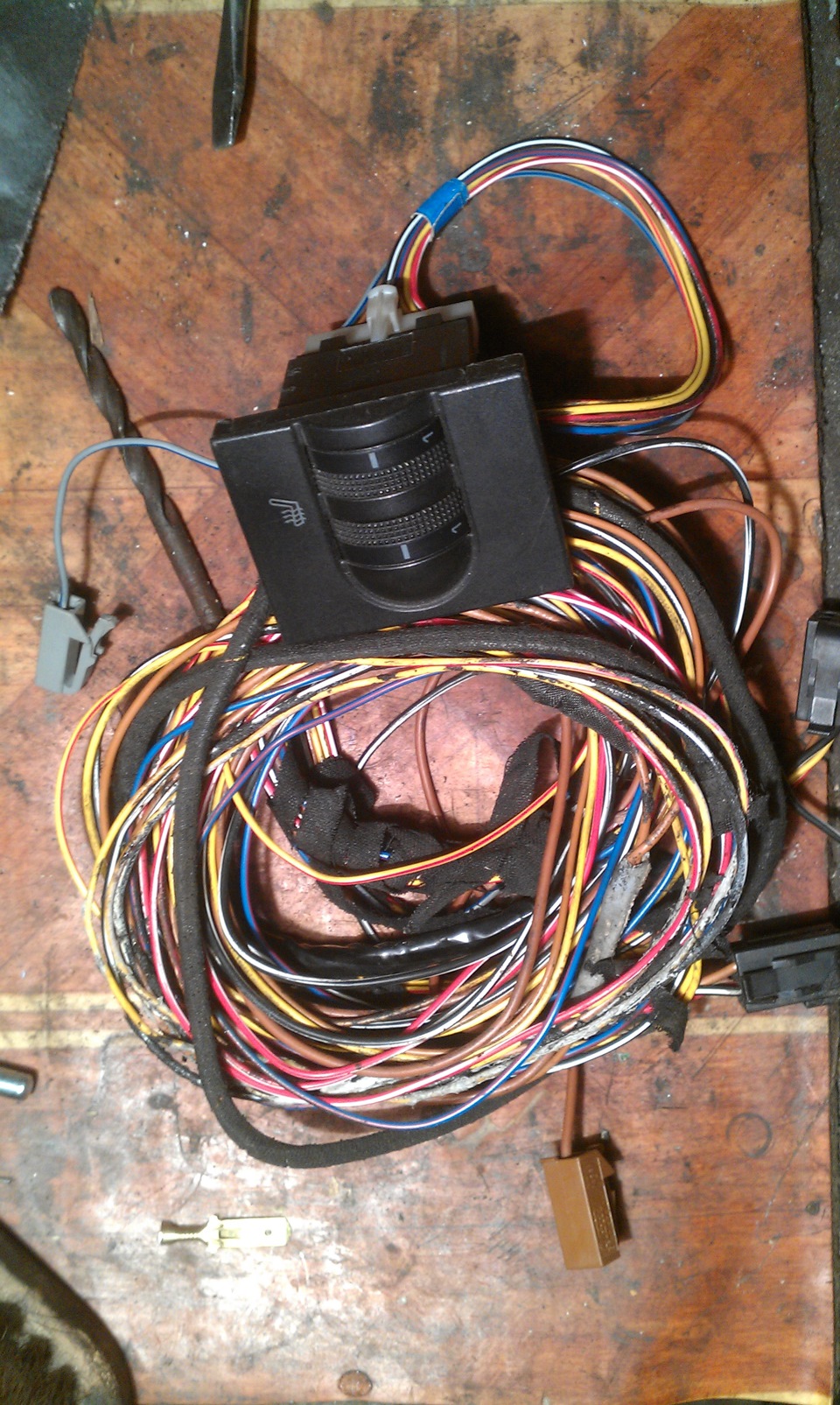

Порившись в інтернеті, досить швидко прикупив клавішу з рідноюпроводкою.

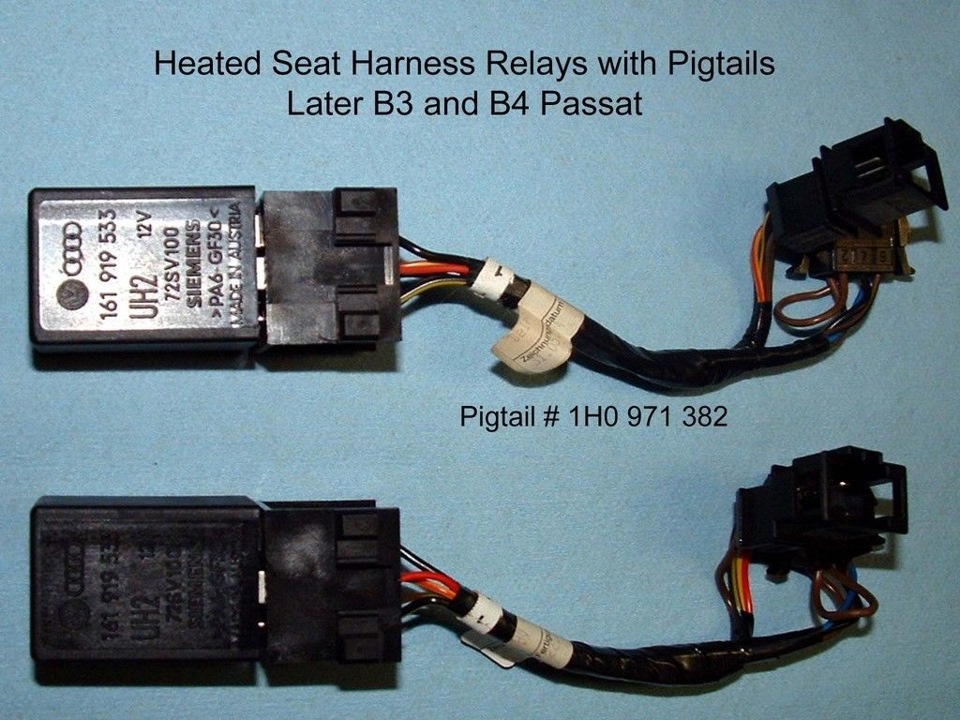

А ось з релюшками - засідка - ніде їх немає.Знайшов на ebay цікавийваріант з роз'ємами, але його ціна в 69 доларів мене невразила.

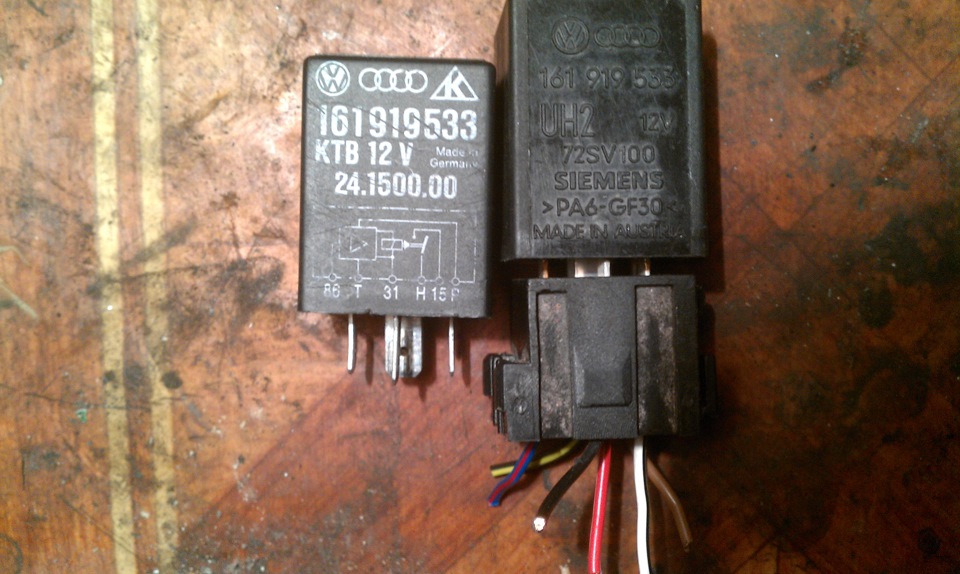

Запчастини на фото:161919533Довелося шукати в Польщі на allegro.pl/і знайшов трохи менше ніж за30 доларів пару релюшок (пізніша справа, більш рання ліворуч —обидві вимагають ремонту).

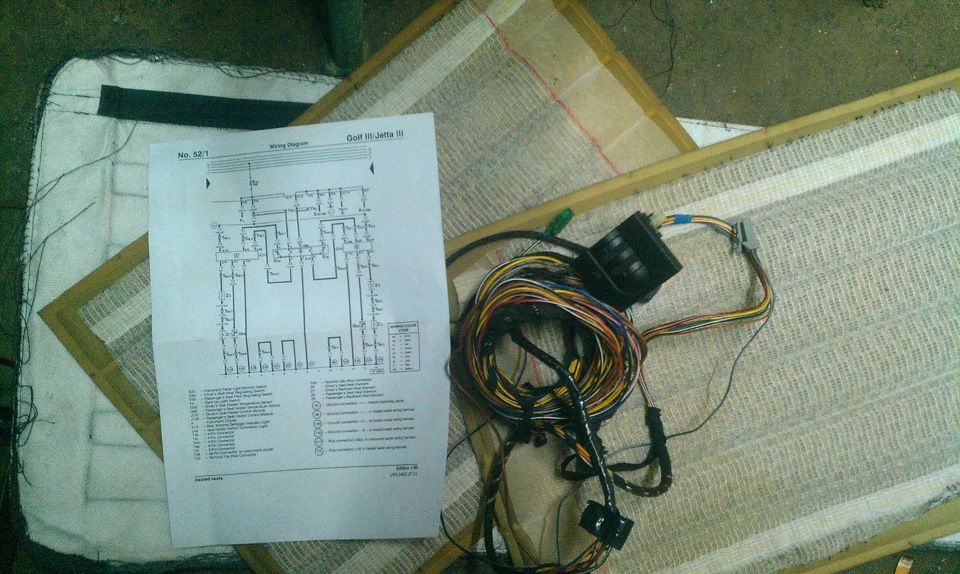

Підготовляємо для перевірки весь гамуз який у мене є (додавши щетерморезистор на 10 ком і схему)
Результат - одна релюшка взагалі не працює, друга працює ігноруючитерморезистор. Поясню - релюшка працює за принципом термостата, асаме - включає обігрів і звіряє опір терморезистором із заданим
регулятором ("1" "2" або "3"), як тільки опір співпаде, вбудована
в кнопку схема відключає подачу живлення на нитку обігріву і "чекає" до тих пір, поки терморезистор не охолоне на пару градусів, потім цикл "нагрівання-охолодження"
повторюється .
Електронна схема зібрана на мікросхемі одноканального операційногопідсилювача (TAA765A "siemens" в одній релюшці і LM 2903M у другій)включеного в режимі компаратора напруги, на вихід компараторавключений pnp-транзистор, На колектор якого, в свою чергу, підключена обмотка вбудованого в перемикач реле. Якщо чогось непрацює, то або котушка, транзистор або мікросхема.

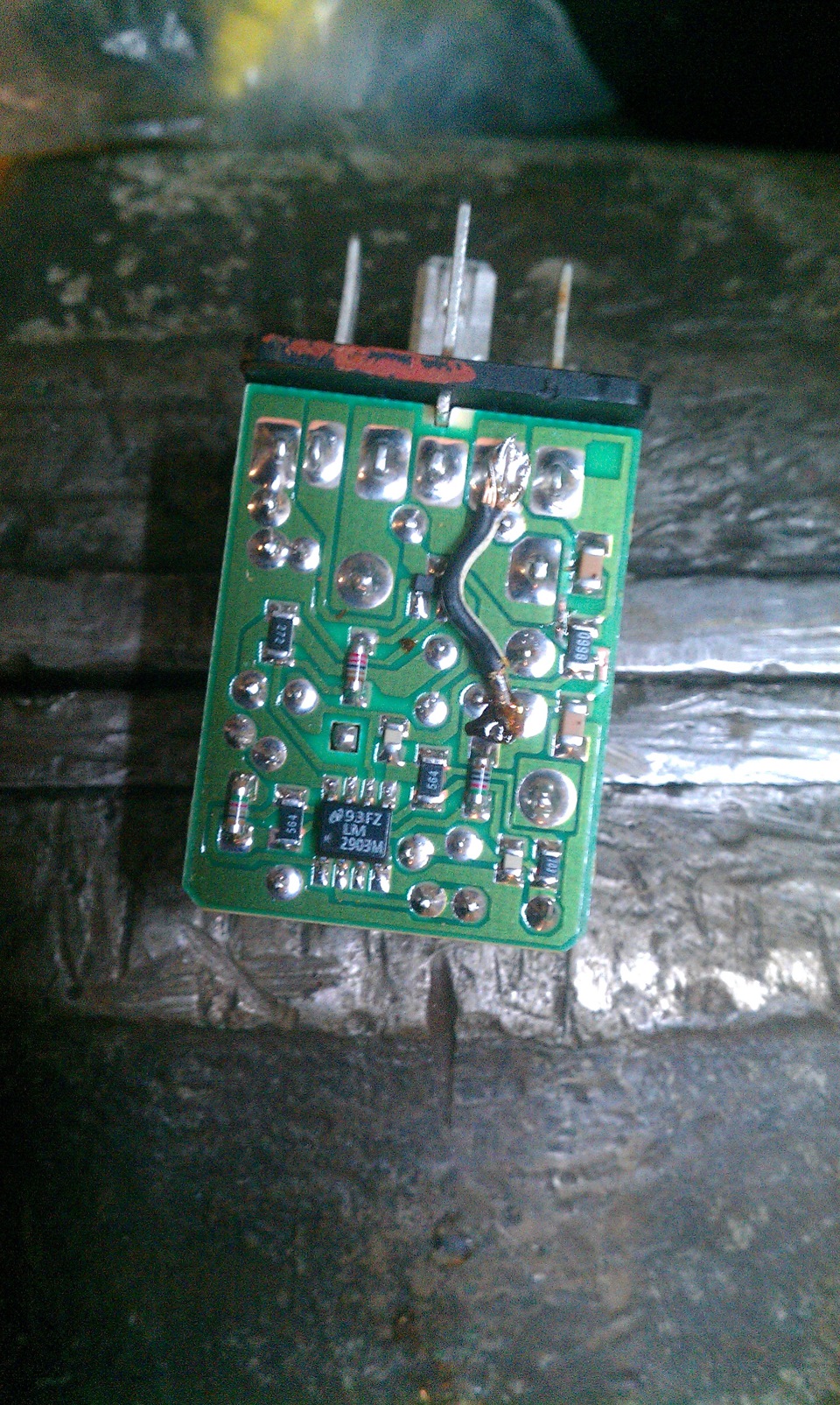

У пошуках запчастин випадково допоміг зразка) перегоріладоріжка
З другого цікаво. З'ясувалося мікросхема TAA765A. Поїхав я нарадіоринок у пошуках TAA765A (даташитів в інтернеті повно). Але, нажаль, усе розводили плечима. З мобільника прямо з ринку лізу в ні ізнаходжу Saab Faq.На Saab 9000 на цій же мікросі зроблено реле +перемикач у зборі. Вирішено пробувати двоканальний операційникLM393N, як говорилося в Saab Faq. (ціна то не велика - близько 14центів)))))
Метод підключення (взято faq.saabnet.ru/_9000/switch.shtml)
І диво все запрацювало. У принципі, можна використовувати практичнобудь-який операційний підсилювач. Поки це все в авто не варто -руки не доходять))))) Зараз іншим займаюся, не автомобільним, алебіля автомобільним - як закінчу - напишу в блозі.






Коментарі20
Добрий день! Можливо ви знаєте номінальний опір терморезистора, який встановлений у маті підігріву?
Добрий день. Десь було, але на жаль вже й записів не знайду напевно. А проміряти не вийде — машинку продав.
я вже знайшов таблицю 10кОм. Дякую, що відгукнулися
Без проблем. Якщо що потрібно - буду радий допомогти.
День добрий потрібен ваша порада як перевірити реле 59 (Сіменс), є майже повний комплект штатного підігріву за винятком сидінь, сидіння стоять від ауді тт ось і намагаюся схрестити їх.
що в реле унікального, що за них стільки просять
цінову політику я теж не зрозумів)))
Я вже зрозумів. Там незвичайні реле. Вони з платою управління.
Доброго дня, є питання, якщо не складно допомогти. Є повний комплект підігріву, відновлював ганчірки видимих розривів або перегорілої проводки не виявив. Пішов встановлювати в машину, а не працює. Контакти підключив як є ромашку на стійці; • зелени...
Вітаю. За підсвічуванням - перевір, чи є напруга на колодці куди підключив провід. Харчування на елементи йде?
1. Це сірий провід? Для мене цікаво як сама колодка підключена, вона бовтається в просторі під приладом?2. Провід по можливості продзвонив все. Тільки синій (нагріваючий) на підігріві не продзвонюється.
на скільки пам'ятаю, та сірий провід із зеленим наконечником
Привіт! Я ж правильно роблю висновок, прочитавши твою статтю, що використовуючи реле 59 і кнопку регулятор я можу підключивши будь-які елементи обігріву (не рідні) працювати так як ти написав у своєму пості? До речі, якщо у мене кнопка-регулятор від ...
Вітаю. Зараз зіткнувся зі схожою проблемою, є два реле старого зразка - на першому реле підігріви працюють завжди (не відсікається живлення від підігрівів після нагрівання). олітову плату ближче до контактів, щоправда вчора заклеїв секундним клеєм, п...
В одній релюшці (пізнього зразка) перегоріла доріжка, а в другому - заміна мікросхеми
Моя помилка - не уважно прочитав у темі. До речі на своєму другому релі заклеїв олітову плату і пропаяв контакти - запрацювала але працює завжди, так само як і перше реле, невже вони такі тендітні ці компаратори. У мене в голові навіть думка пролетіл...
На жаль по Б4 не в курсі.
зрозуміло, але з іншого боку це тільки думки в слух - адже реле з однаковим номером і розраховане на один опір і не важливо які це мати і кнопки з б3 або з б4 або взагалі з гольфу. Гаразд буду думати, ще раз позвоню все вздовж і впоперек може все ж т...
Подивися під розсувним склом, може десь сухпай або тріщина в доріжці.
окс, гляну сьогодні, а що таке сухпай?
