Добрий усім день!

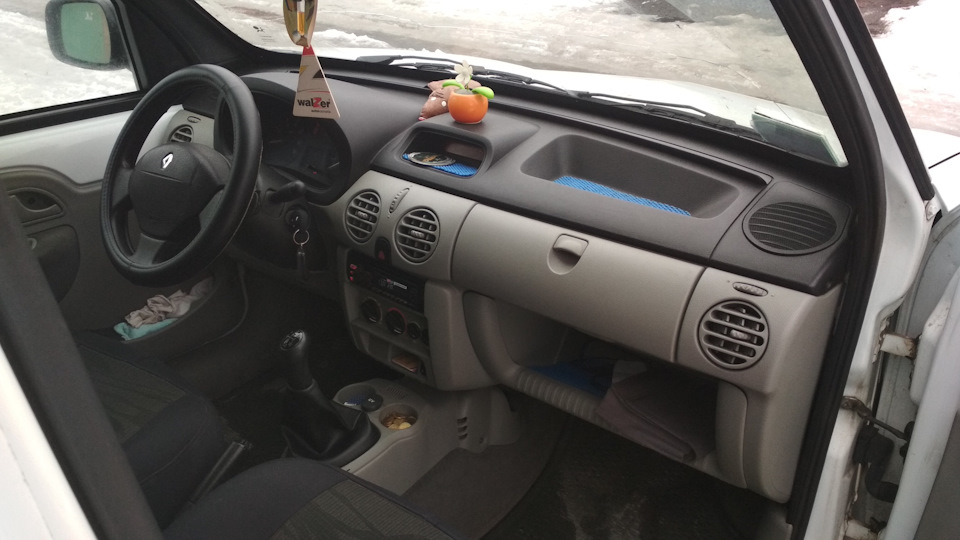

Готовий результат
Зібрав я торпеду. Що було вирішено, тому що магнітола у мене нова, міняти її не буду, і підключити до неї підкермовий джойстикнереально, взагалі.Так, я розібрав і зрозумів суть роботи, таблозверху торпеди це табло стокове магнітоли, з нею ж пов'язанийджойстик.Звязати все це на новий лад нереально, як інженер Приладскажу, якщо джойстик ще реально зв'язати, але знову ж таки не зцією магнітолою (вона адаптована під нові системи Андроїд і Apple), то табло робочим ніяк не буде. Скажу чесно, воно не рентабельно, все одно магнітола на видному місці і все добре видно, немає сенсудублювати.. Якщо вже й робити робітникам БК, можна купити готовийБК, який підключається в роз'єм для комп'ютера, і прислати на місцетабла стокове магнітоли. Мій вирок!
За цим джойстик залишиться на своєму законному місці, табло простозроблю як нічник на торпеді, магнітола буде магнітолою, та й на нійусі дані прописуються (потрібні, крім температури).

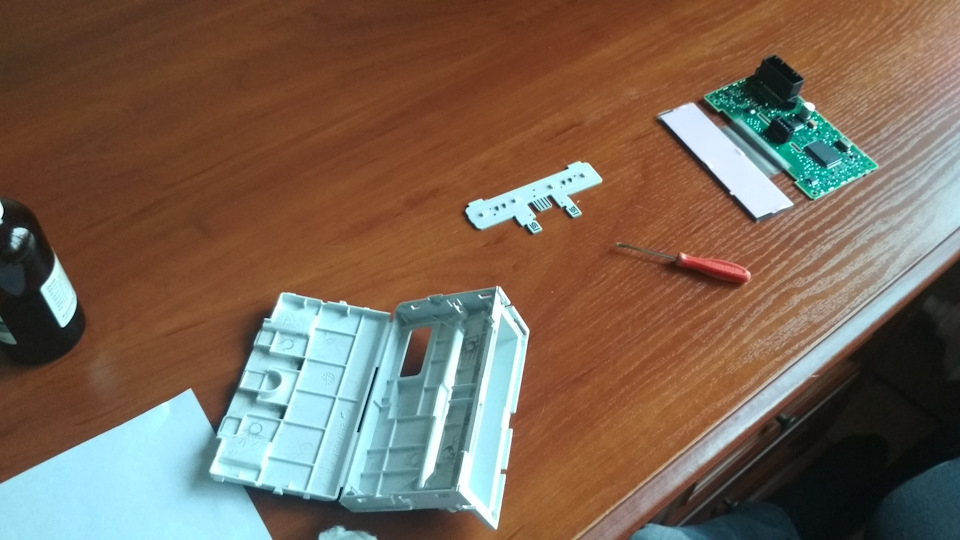

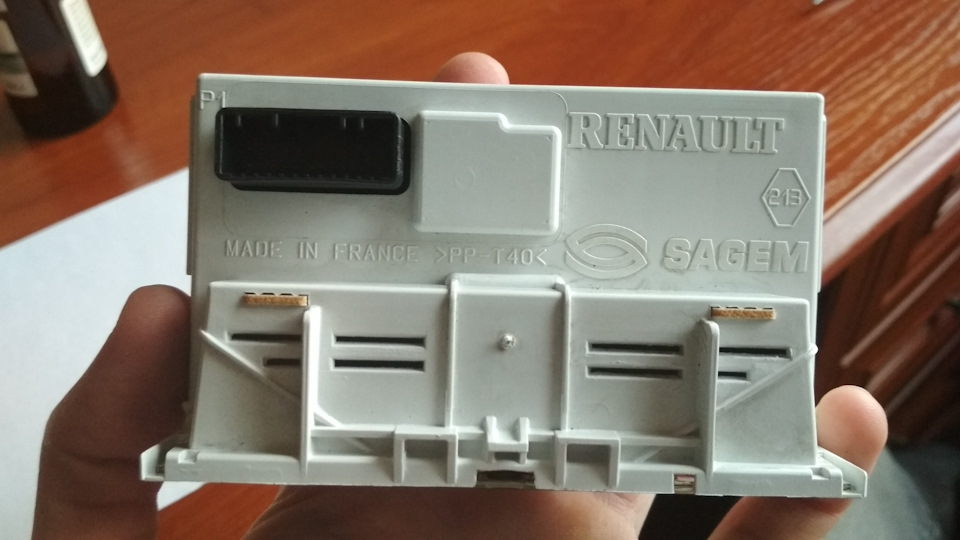

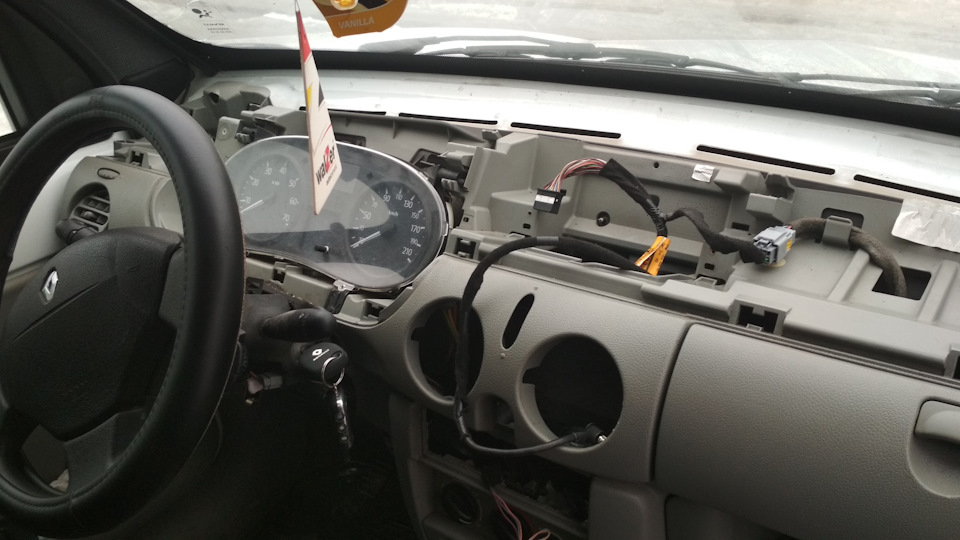

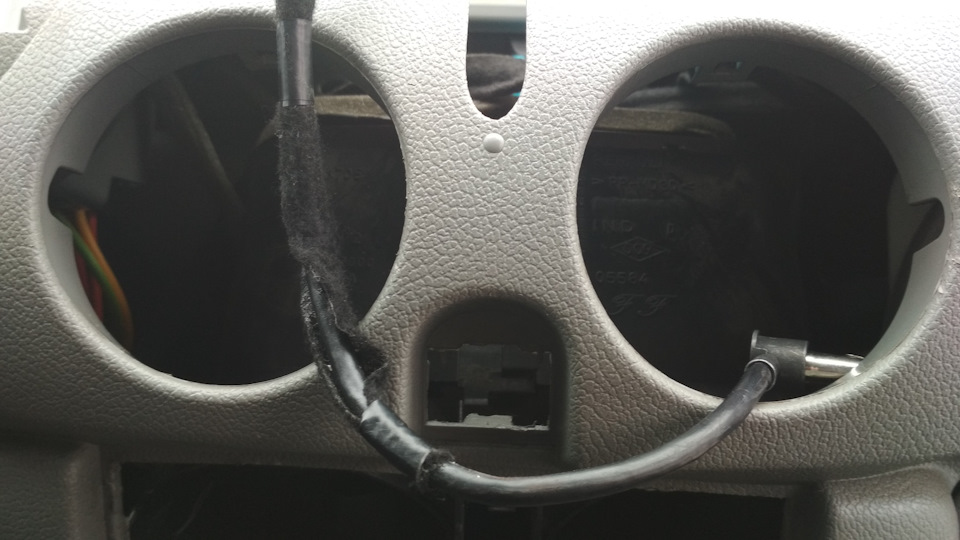

< Розібрав табло і протер спиртом, переклеїв шлейф., і докладновідфоткав як знімав/витягував. Торпеда в розібраному вигляді, йдемопо черзі до складання. Ось як витяг обдув, скріпивши зубамивитягнув вниз
Вид знизу
Знімав цю перегородку, бо думав що на ній не вистачає вухакріплення
Вже надів прокладку на перегородку, а перегородку встановив на своємісце, і потихеньку піднімаємо вгору. Місці! Видно перегородку
Загальний план
Вже й надягнув важіль який рухатиме перегородку
У відкритому положенні
З повітропроводами все! Думаю, все зрозуміло як було. Перед зйомкоюповітроводу обов'язково потрібно зняти "аварійку". Спочаткунатисніть на неї до упору і тисніть зсередини, перед цим знятимагнітолу разом з гніздом. Далі накидаємо сітки, бажано протертивсе ретельно Аварійка Далі збираємо годинник
До речі, годинник взутий у три корпуси… Не збагну навіщо так буломорочитися.
По фото все видно.
Годинник на місці
Далі встановив мафон і верхню частину торпеди
Ну і тепер робочий повітропровід. Це було всередині Скажу чесно, після всіх цих махінацій, радий що розібрався з годинником, джойстиком і обдуванням. Як уже сказав, годинник буде як нічник, джойстик для краси, а обдув…ммм яке класне почуття коли вонопрацює, дме в обличчя ніби їду на своєму москвичі з відкритимдахом)))
Та й взагалі, тішить те, що воно працює, шкода раніше цього незробив. Всім удачі, хай допоможе моя стаття)
