Основний сайт де все розписано:
euro-escort.narod.ru/injection.htm
А тут напишу додаткову інформацію

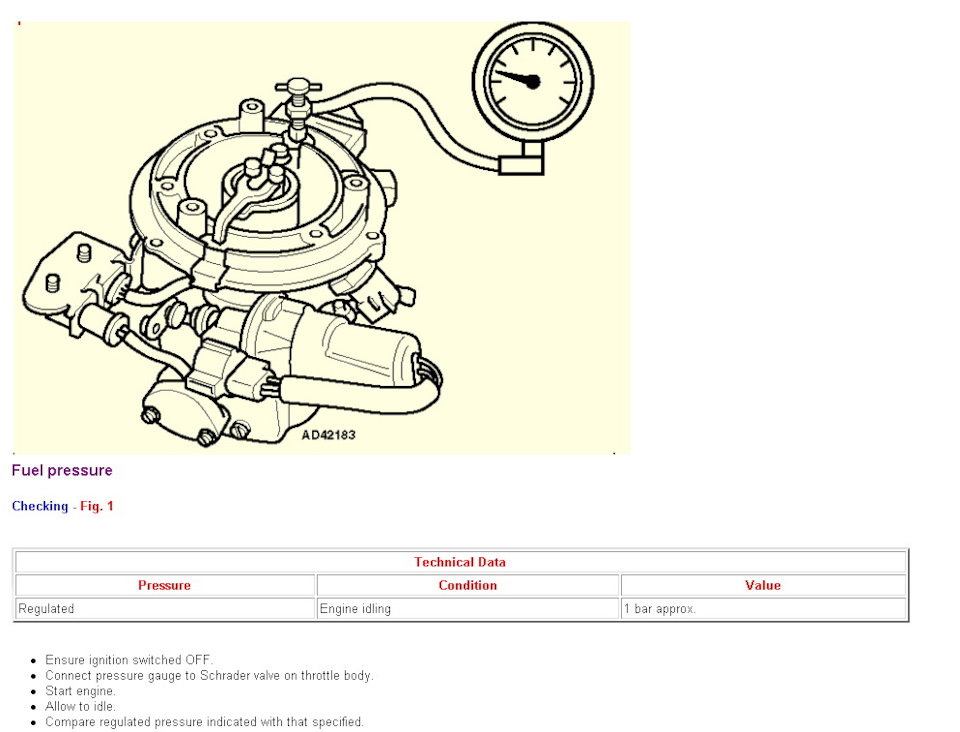

1. Давление бензину
1 бар
Давлення бензину

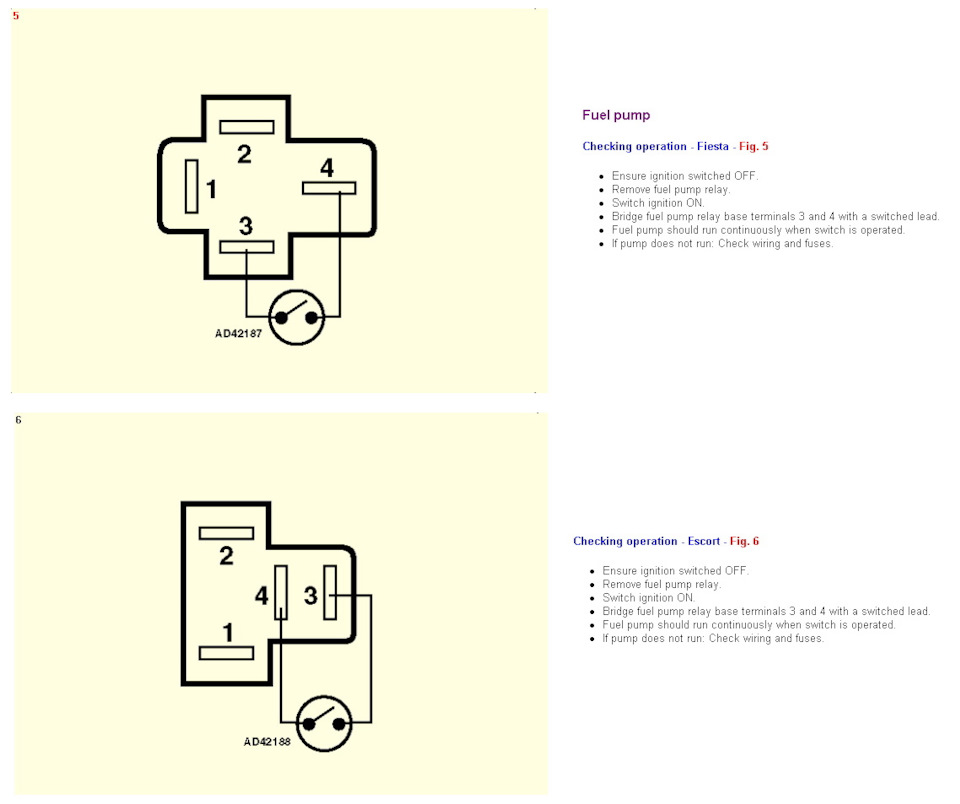

2. Бензонасос
Для того, щоб перевірити бензонасос потрібно витягнути релебензонасоса і замкнути контакти які показані на фото. >
Бензонасос

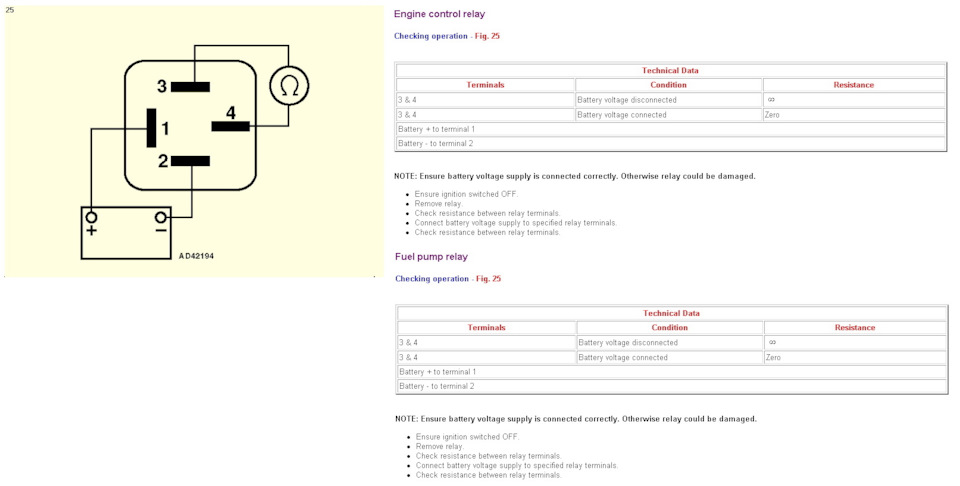

3. Реле вприску та бензонасосу
Перевірка самого реле вприску та бензонасосу. На контакти 1 і 2, тоді мають замкнутися контакти 3 і 4.
Реле вприскування та бензонасосу

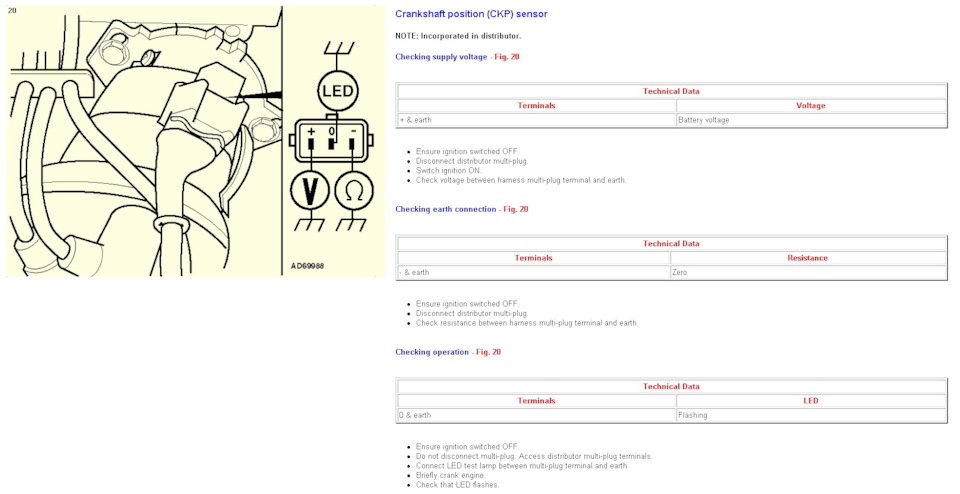

4. Датчик Холла
/>
Можна перевірити чи з'являються імпульси при прокрутцістартером
Датчик Холла

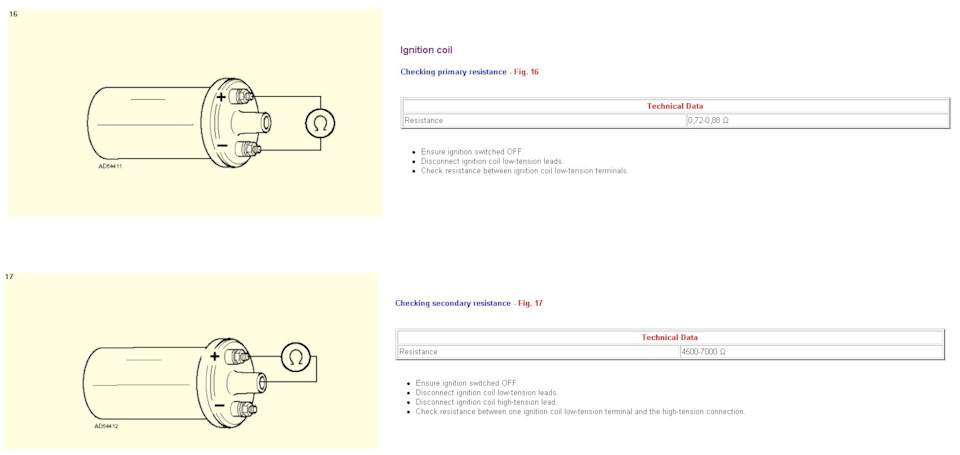

5. Котушка
Котушка
6. Комутатор
Комутатор
7. Форсунка
Показано як можна виміряти опір форсунки, а також перевірити чиприходять імпульси при прокрутці стартером
Більше тут:
euro-escort.narod.ru/injector.htm
Форсунка
8. Датчик положення дросельної заслінки
Більше інформації тут:
заслінки
9. Шаговий мотор
Шаговий мотор вкладається з 2х елементів:
— сам кроковий мотор
— перемикача холостого ходу
Шаговий мотор керується зміною полярності. На контакти 2 та 4подаємо + і -, шток висувається. Міняємо місцями + і -, штокховається.
Більше інформації тут:
euro-escort.narod.ru/electromotor.htm
Шаговий мотор
10. Кроковий мотор. Перемикача холостого ходу
Більше інформації тут:
euro-escort.narod.ru/electromotor.htm
Перевірка перемикача холостого ходу
11. Датчик абсолютного тиску. MAP
Тут пропонується перевірити тільки опорну напругу, але вартоперевіряти ще й сигнал на виході за допомогою осцилографа аботестера з виведенням частоти. Датчик абсолютного тиску. MAP
12. Датчик температури повітря
euro-escort.narod.ru/act.htm
Датчик температури повітря
13. Датчик температури ОЖ
14. Датчик кисню. Лямбда Датчик кисню. Лямбда
15. Клапан продування вугільної каністри
euro-escort.narod.ru/iscv.htm
Клапан продування вугільної каністри
b> 16. Датчик швидкості
17. Інерційний датчик удару
Відключає бензонасос при ударі. Перебувати в багажнику, в нішізапаски
Інерційний датчик удару
