Робити нічого. Плани на приборку.
.Сьогодні на роботі день святого лимаря. Робота тільки длязварювальника. Сидимо та ін... Доміном стіл поліруємо. Набридло.Почав, віднефіг робити, думати. Думав, думав, думав. І ось ченадумав.
Панель все одно розкурочена (див. Попередній запис) - значитьпотрібно чот вколхозить.Вдома валяються діоди і шматок оргскла20мм.Є лист дюральки 1.25мм.

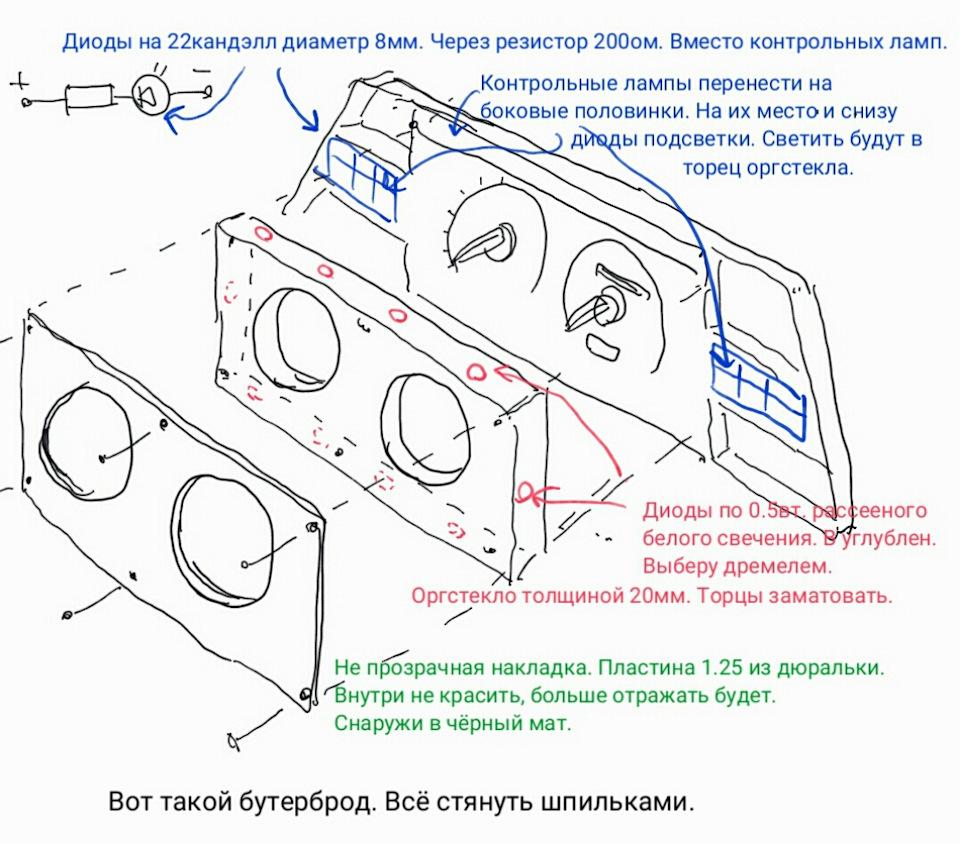

Воч що надумав :
Вибачаюся за якість малюнків, малював зараз на телефоні, але думаюідея зрозуміла.

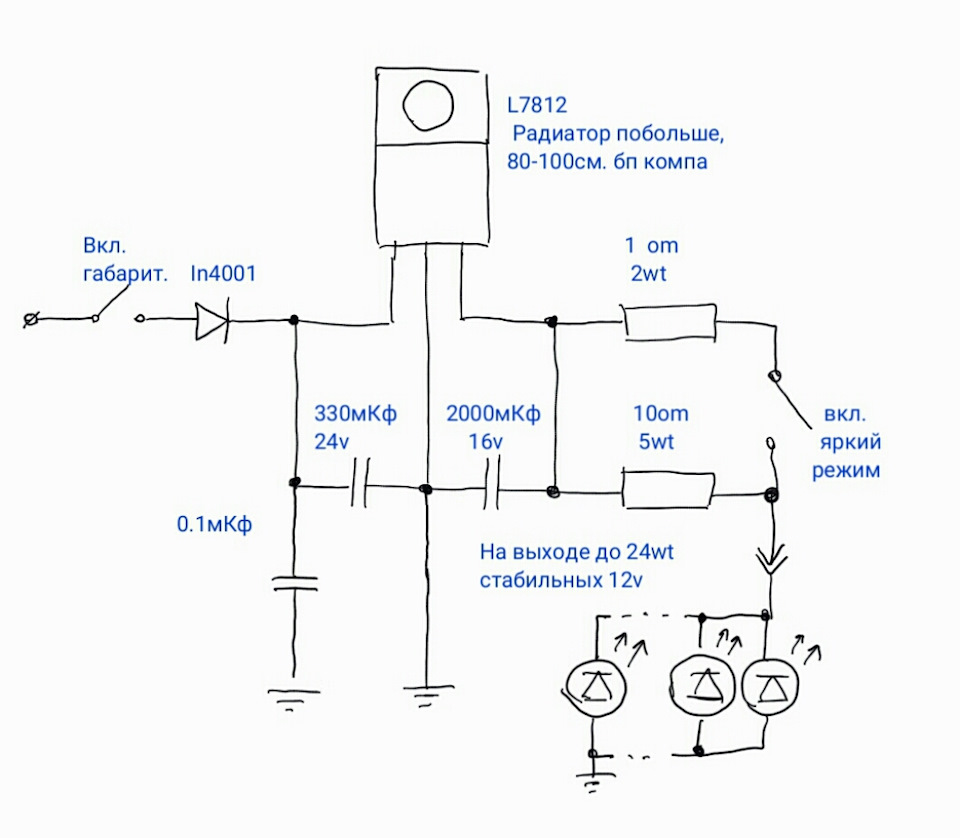

Стабілізатора на 24 ватах думаю з головою вистачить. Компа Самуприладку апгрейдить тим, що є Завдання:стабільні 12v, два режимипідсвічування, плавне згасання Крім приладки думаю запаралелитипідсвічування кнопок на торпедо, кнопок, замку запалювання, смітника і полички, в ногах і на ручки. 50 діодів буде.
Приблизно ось так.
Хотілося б почути поради.
Коментарі5
Погляньте даташит на стабілізатор. Навіщо такі великі ємності? Крім того, падіння напруги максимум з 15 вольт (а за фактом з 14,2), тобто близько 2 ... 2,5 В не вимагає великого радіатора. Скільки СІД буде і який загальний струм споживання?
78 мікросхема гріється шопесець. Праска! Радіатор мінімум на 80 квадратів. Кондер на 2000 даватиме плавне згасання. 0.1 буде збивати перешкоди. А сама схема задумана як просто-надійно-доступно. Завдання стабільні 12v, два режими підсвічування затухан...
Перевірте струм навантаження. Ця ІМС має струм 2,5 А максимум, а наші аналоги 2,0 А. Та й діод на вході думаю зайвий. Падіння на 0,6…0,9 на ньому стабілізатору не допоможе, а тільки нашкодить. Тому що стабілізація починається при вхідній напрузі близ...
Так все й планувалося під максимум 2ампера. На виході стабільні 12v і 24wt. На 40-50 діодиків вистачить із запасом. У мене є присмака дрібних на 22канделл. купка різних точкових різних кольорів. Затухання Чи не забагато 2000? Наскільки довго буде заг...
Підсвічувати через оргскло краще розсіяним світлом, але краще провести експеримент ... А ідея з оргсклом мені подобається. Я собі такий тюнінг робив ... https://megadriver.org/p618568-znovu-grav-iz-polipsaizingom-priladki
