І ось почався процес збирання двигуна. Запасні частини придбано, інструмент - є (новий), все інше відреставровано. І ось він, процес складання пазла в єдине ціле. Детально по етапах:

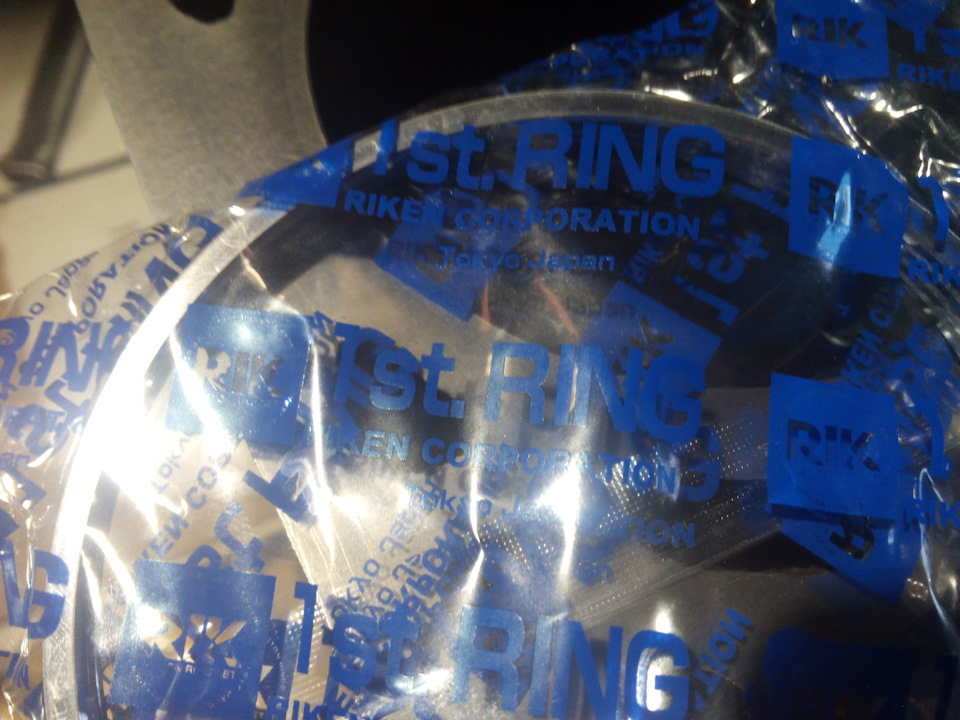

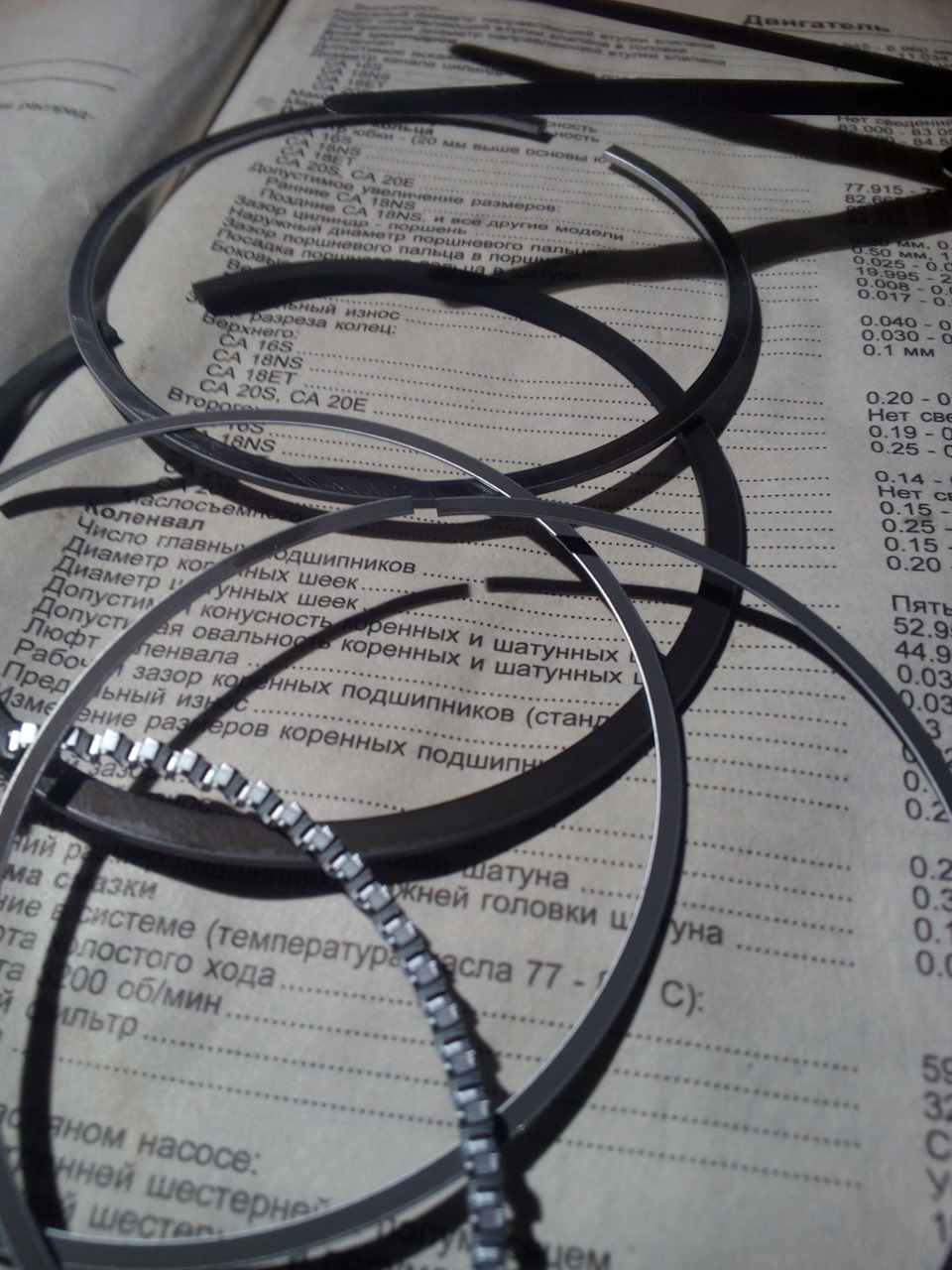

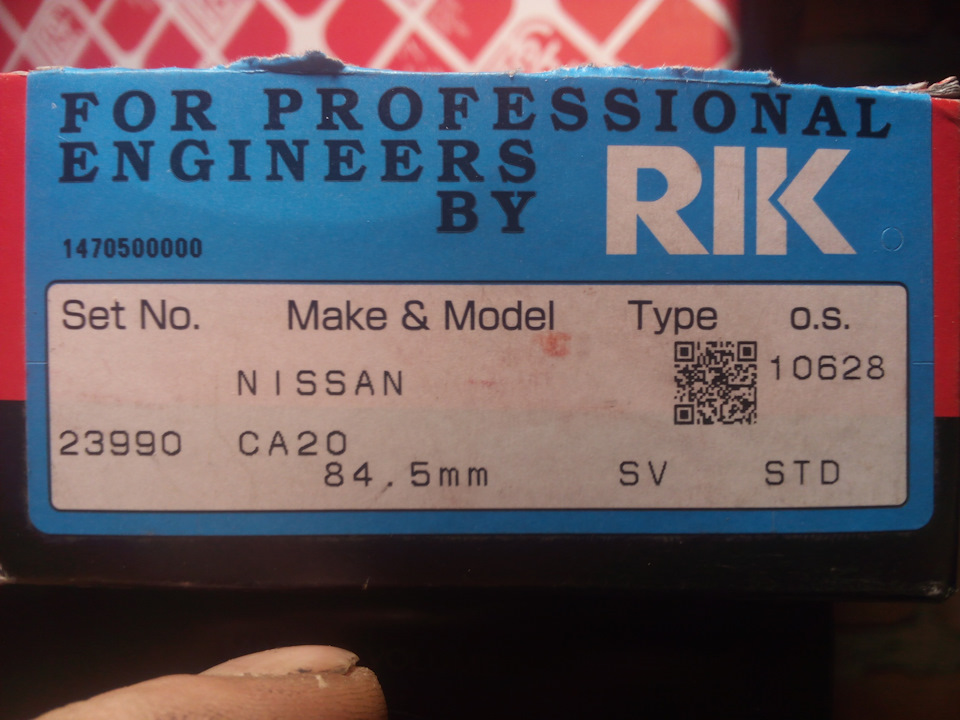

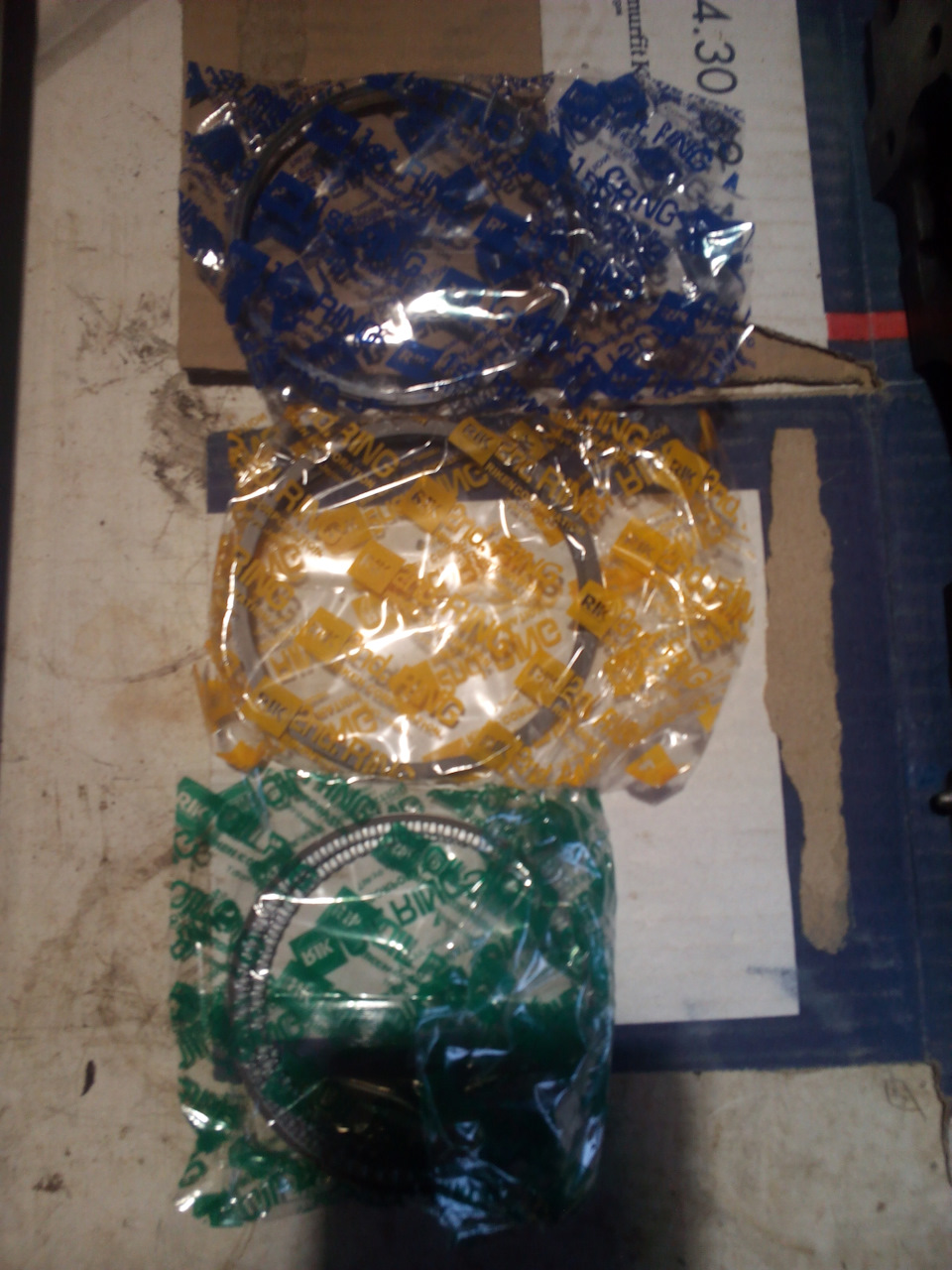

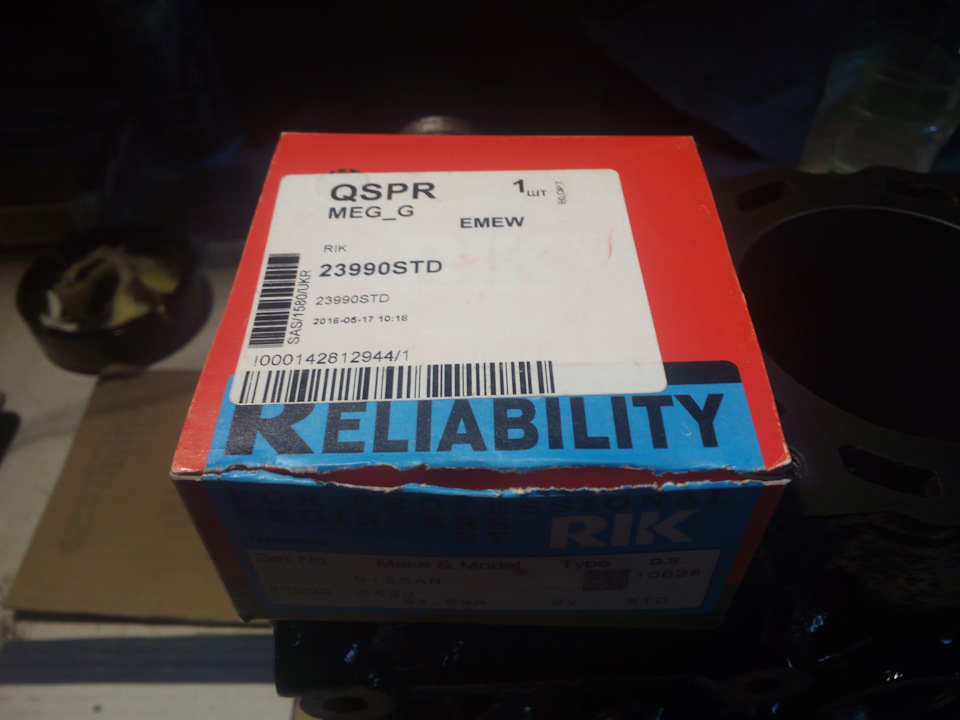

Ось що всередині. Установчі порядкові номери на упаковці. Ось так вони виглядають. Дані по зазорах розрізу кілець. Таке маркування на кільці - сторна установки вгору, бути з боку ГБЦ. Установка кільця в гільзі для виміру зазору розрізу. Ось таке ось видовище вийшло.
Так як поршні я не міняю, а гільзування і розточування було під старі поршні, то старі умільці, співробітники по роботі, а також хлопці, які гільзували, ПОПЕРЕДЖИЛИ, що зазори можуть не зійтися. Після виміру зазор розрізу кільця не зійшовся в 0,05 мм. Тобто зазор розрізу верхнього компресійного кільця повинен бути від 0,25 до 0,51, а у мене 0,2. Ось так я виходив зі становища: 0,05 мм знімав легенько напильником.
Далі кільця на поршень рясно змащуємо маслом. Так як працюю зараз на СТО, маслю, обтискання кілець і набір щупів запозичив там. Встановлюємо поршень в гільзу і виставляємо розрізи кілець в різні боки. Я робив по книзі (приблизно через 120 градусів). Надягаємо зверху обтискання. Беремо заздалегідь підготовлений комір з головкою потрібного розміру, щільно обтискаємо і акуратно деревочком (у мене це була ручка від молотка) забиваємо його в гільзу.
І тут є нюанс. Після гільзування та шліфування хлопці зняли маленьку фаску по колу гільзи, щоб кільця легше заходили з поршенем усередину. Навіть за наявності фаски іноді доводилося повторювати процедуру кілька разів. І ось вони (поршні) все на місці. Далі буде…












Коментарі(5)
RyanCooperбув 2 роки тому
Олександр Гетьман
Їжджу на Nissan Bluebird SSS Turbo-X(U11,Hardtop) і ще 4 машини
Київ, Київська область
Краса! Де кільця купував, і скільки обійшлися? Двигун одновальний 8 клапанний, а поршня під двовальний 16 клапанний. =)
Dr-Swenавторбув 4 місяці тому
Саме так. Колечка в рідному місті купував, правда чекав 16 днів зате вартість 638 грн.
RyanCooper
Ось і у мене такі поршні)) Які відгуки про кільця?
Ka99був 3 роки тому
Володимир Кип'ятків
Їжджу на Honda Legend
Київ, Київська область
RIK-шикарні кільця)
