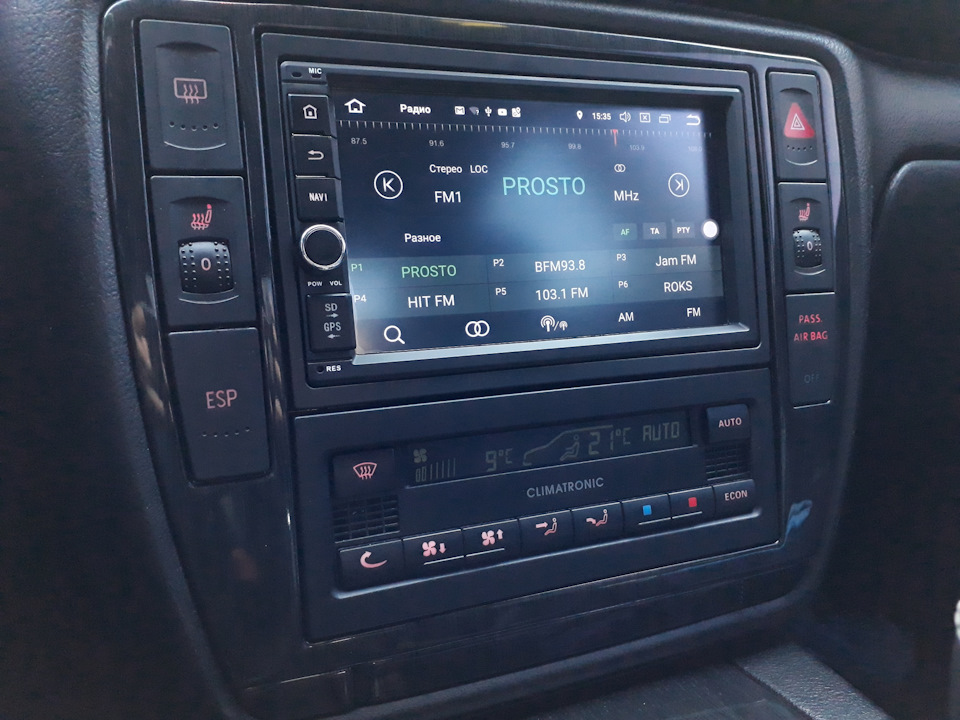

За 7 років мене неабияк втомив мій Pioneer, вирішив змінити його навиріб з піднебесної, і мене не влаштовують не робочі кнопкикерма…
Перемогли так:

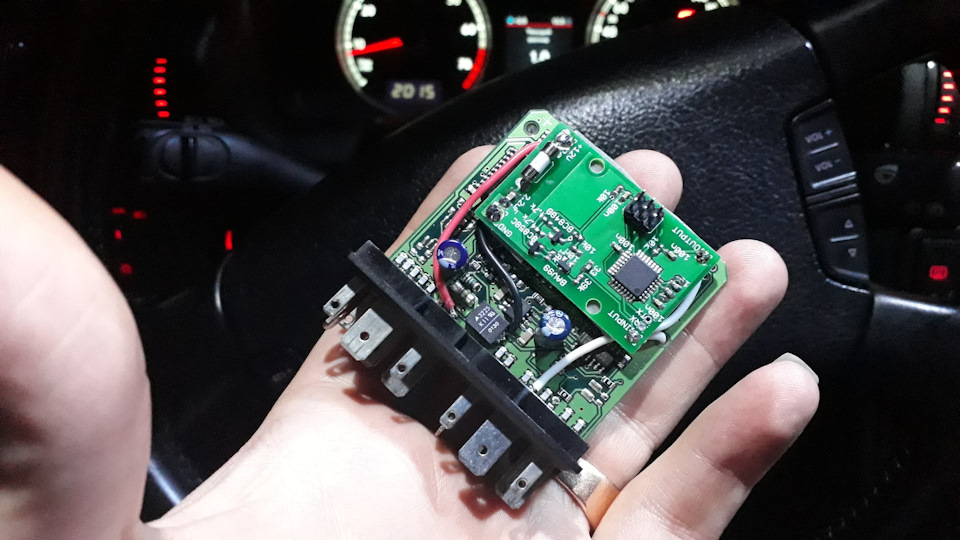

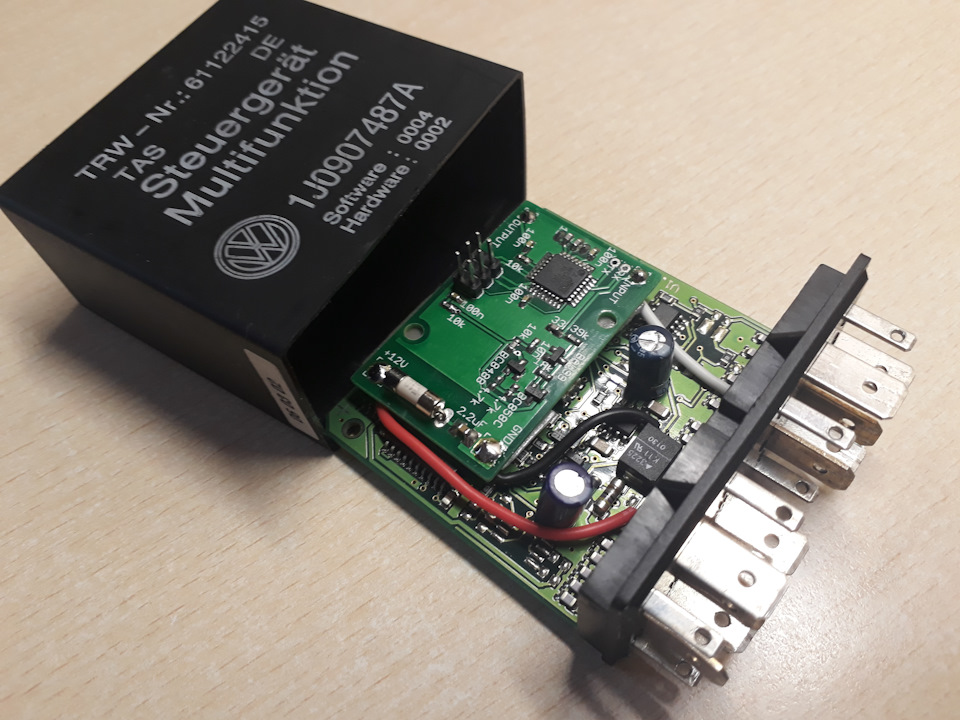

У блок управління керма (реле 451/452) встановлено маленькуплату.Все!
Що робить:

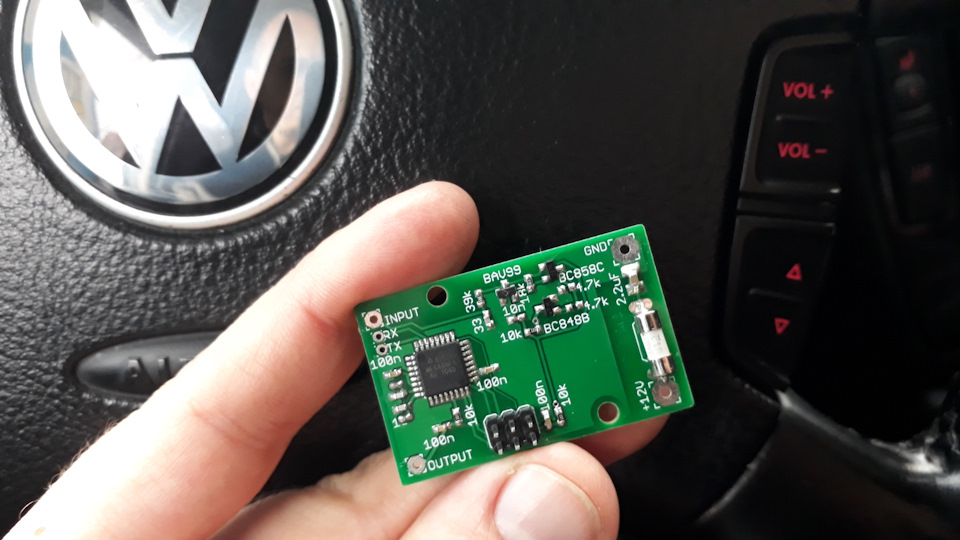

Встановлений мікроконтролер, розшифровує посилку від керма іперетворює її в напругу.Контролер Atmega88PA без ЦАП, емуляціячерез ШІМ.На вихід RC-фільтр (в моєму випадку 100nF + 10k) у розриввиходу на магнітолу. Якщо що, це не я такий розумний, а мій друг ісоклубник dmitryshagin Димко, ще раз дякую Тут йогостаття
Ця доробка підходить для будь-якого реле, але слід врахувати, що451 реле спочатку працює по CAN-шині.
1.00001 для авто без CAN з телефоном (потрібне нам)
2.00008 для авто без CAN (потрібне нам)
> 3.00118 для авто з CAN і звичайним кермом
4.00119 для авто з CAN c кермом під телефон
перестане підсвічувати кнопки керма (управління підсвічування CAN).У мене встановлено 451 реле і мені після перекодування потрібнобуло на реле привести ще "+" від підсвічування кнопок салону на пінТ18/15 (колодка реле)
У реле 452 нічого доопрацьовувати не потрібно! /p>
Попередня дороботка Мультируль + Pioneerhttps://megadriver.org/p315127-multirul-pioneer-spolucennia-cerez-icу продажу за собівартістю компонентів.
З .И. З приводу виготовлення плати ти можеш домовитися з ДімоюDmitryshagin
З.З.И. Ріпості не соромся, думаю стаття багатьом допоможе!
Коментарі20
Саня, здорова, а керуючий провід з якого піна потрібно в магнітолу подавати? У піонерах гніздо під remote ще й під коаксіальний minijack, якщо не помиляюся.
Сань, а що за мафон, є десь у бж детальніше?
Ні, в бж про нього немає. Брав на алі, посилання вже мертва. Шукай пошуком PX5
Як себе зарекомендував?
супер)))
Я коли перекодував 451 для роботи без кан і підключив провід підсвічування кнопок салону до т18/15, отримав витік струму в 1.5 ампера, відкотити 451 тому не вийшло, хоча все працювало, але був витік. Підсумок заміна на 452. Хоча в статті писав. Корот...
Дімо, дякую! Дивитимуся ;)
Димка - голова
Згоден!
Б**, а мені шкода штатний мафон міняти, занадто добре він виглядає в машині)) Ще й екран повертається
Я ставив rns замість піонера. Вистачило мене на два дні. Одного вигляду мені мало
Супер тема, Сань👍А з півоном не подружити через таку ж плату?
Спасибі ) Про півонія нічого сказати, не знаю який сигнал він приймає. Можемо домовитися про мою стару доопрацювання через ІЧ порт. Чисто за символічну ;)
Привіт. Підкажи як ти кріпив цю магнітолу, у мене точно така на вигляд, а санок в комплекті не було.
Читай в коментах
Класно) можна підключати тепер будь-який мафон. І функціонал більший і звук краще.
Все так крім звуку. Все ж таки я зняв процесорний pioneer, звук на півоні був кращий…
Я навіть трохи заздрю, що не здогадався собі відразу в коробку реле запхати, а робив окремою коробкою. А так візуально хрін зрозумієш, що всередині якась магія відбувається
Одна голова добре, а дві стрімко)))
Саня круто! Дімі респект!
