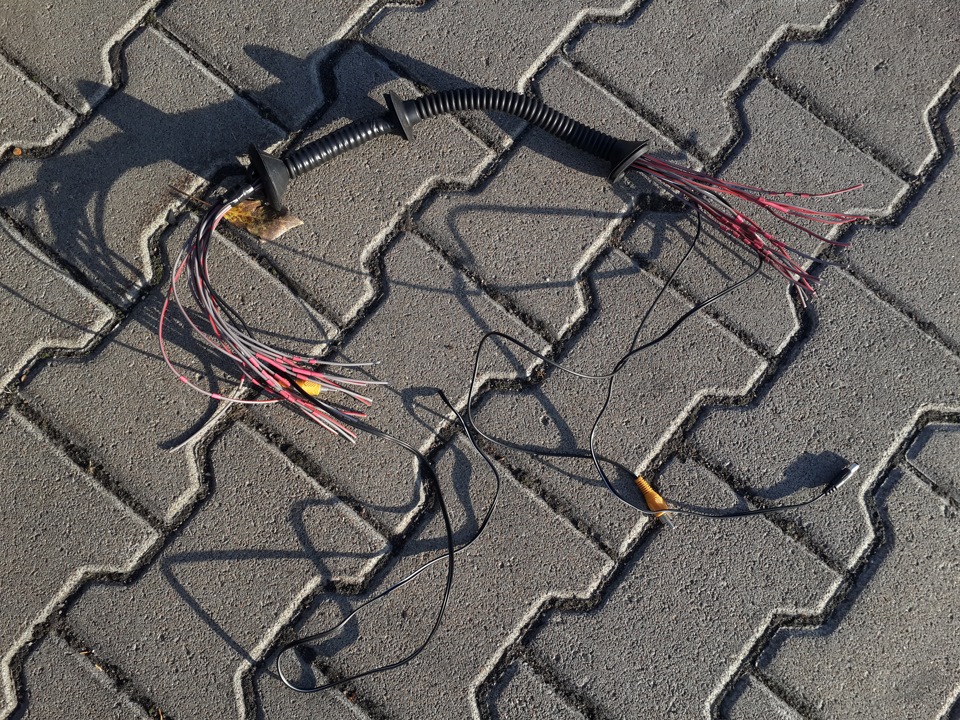

Коли змінював проводку в джгуті кришки багажника, то одразувирішив протягнути проводку на камеру:живлення та відеосигнал.

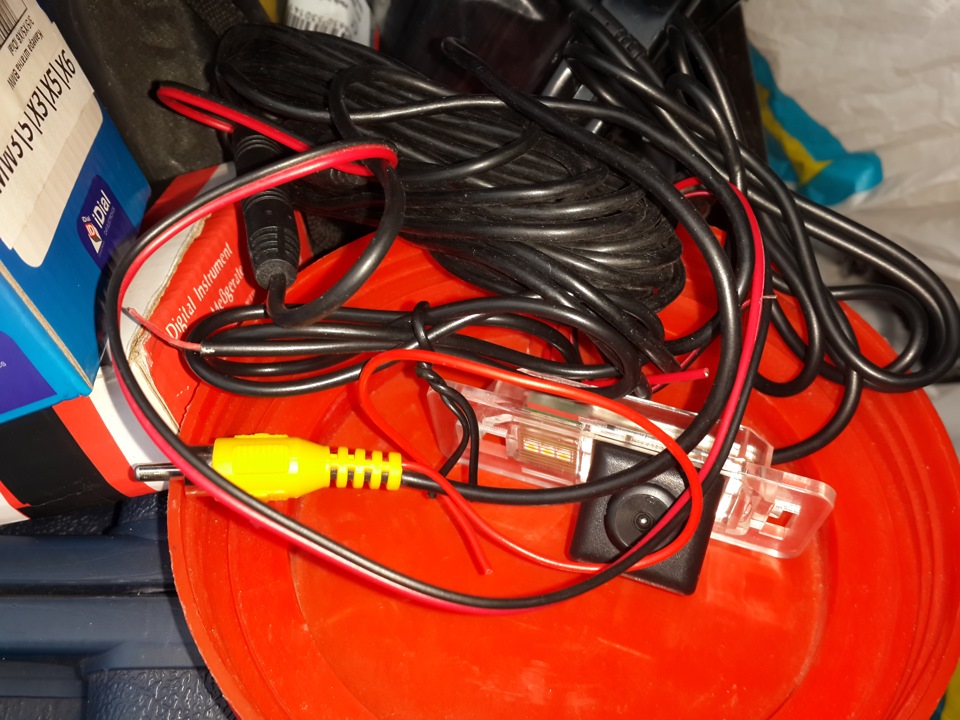

Хотів камеру в ручку відкриття кришки багажника, але ті, що булидуже дорогі, а з Китаю не хотів чекати.Замовив камеру в плафонпідсвічування номера.Прийшла вона з іншими конекторами, харчуванняі відеосигнал в одному дроті.
Трохи пошаманив перехідники під протягнуту заздалегідь проводку іпідключив, а вона не працює Відправив на сервіс і замовив з Китаю вручку відкриття багажника.
< br> Приїхала камера з Китаю і як у всіх інший конетор накнопку відкриття.
Зняв кнопку зі своєї ручки і поставив на ручку з камерою. >

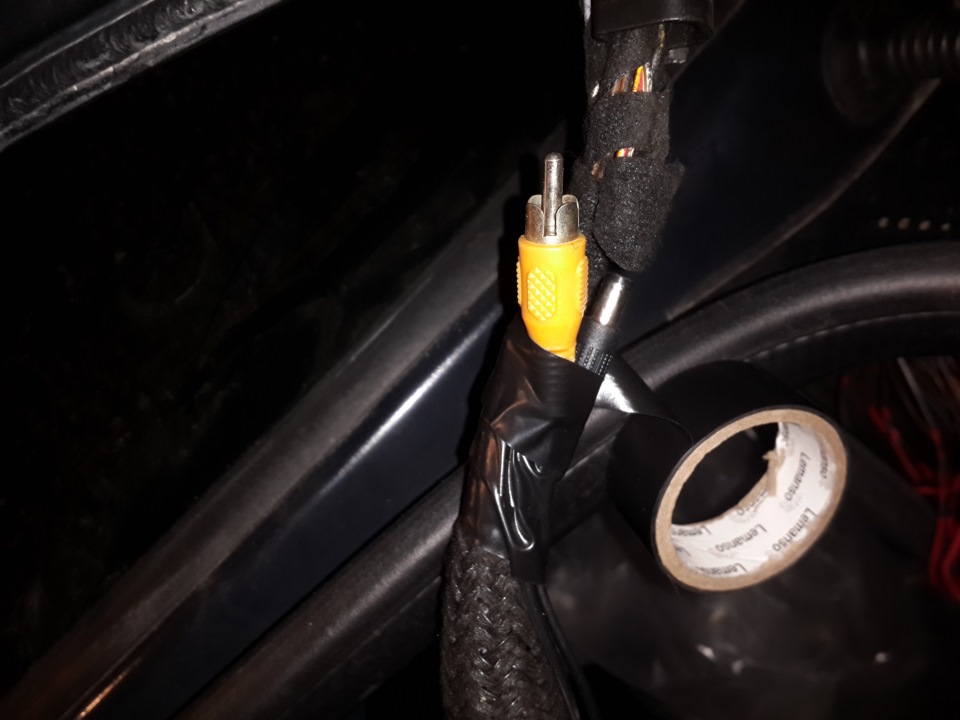

На проводку для підключення до відеомодулю використовував фішки зпроводки ситроєну які залишилися, все якраз підійшло. :
синя фішка:
— 1-й та 10-й контакт — живлення камери;
— 17-й контакт — сигнальний; біла фішка:
— 13-й і 14-й контакт — відеосигнал. 17-й контакт підключаємо доплюсового контакту заднього ходу через реле. За бажанням, так самоможна вивести кнопку для самостійного включення. Якість ненайшикарніша, але в принципі перешкоди видно. >
Фото з камери вдень
Фото з камери вночі
< br>
Коментарі15
У мене якийсь одвірок після 7-8 секунд роботи камери чорний екран, на заглушеній машині все добре. Камера точнісінько як у тебе. У чому проблема може бути?
навіть не знаю, контакти ніде не можуть відходити? сам БК працює без проблем, все перемикається і все постійно працює? підключено як у мене?
все скрізь добре. думаю може якийсь захист від підвищеної напруги
якщо все добре, то звідки підвищена напруга. Може глючить відеомодуль ... я вже не раз зіткнувся з глюками електроніки ... завтра спробую у себе, може у мене також глючить ... а може камера глючить, щось їй не подобається, перша у мене постійно видав...
звідки підвищена напруга? від генератора, звичайно. коли від акумулятора, то все ж добре
якщо тільки глюк з камерою, а все інше працює і не видає помилок, то думаю, що генератор не винен
Круто! А в 6х9 цікаво можна таке поставити (рестайлінг)?..
в сенсі, 6 на 9, може 4 на 3?
А, ну так_) Розмір не пам'ятаю, той коротший, що ущербний, під касету_) Але з екраном_)
у мене також касета є)) якщо є ТВ модуль то можна
ТВ модуль є, і працює_) Виходить до тв треба впаювати, так?_)
там порожні контакти у фішці, просто свої доставить
так і не зрозумів ціну питання і вночі як вона? з інфрачервоним баченням?)
камера від 18 до 50 баксів у Китаї, я купував тут ru.aliexpress.com/item/CC…3.html?detailNewVersion=2Камера без підсвічування, перших 2 фото день, наступні 2 фото ніч
не розумію поки скільки це в $ але читав у когось, що за 35 замовив і з інфрачервоним була начебто, треба пошукати-це одна з мох мрій)
