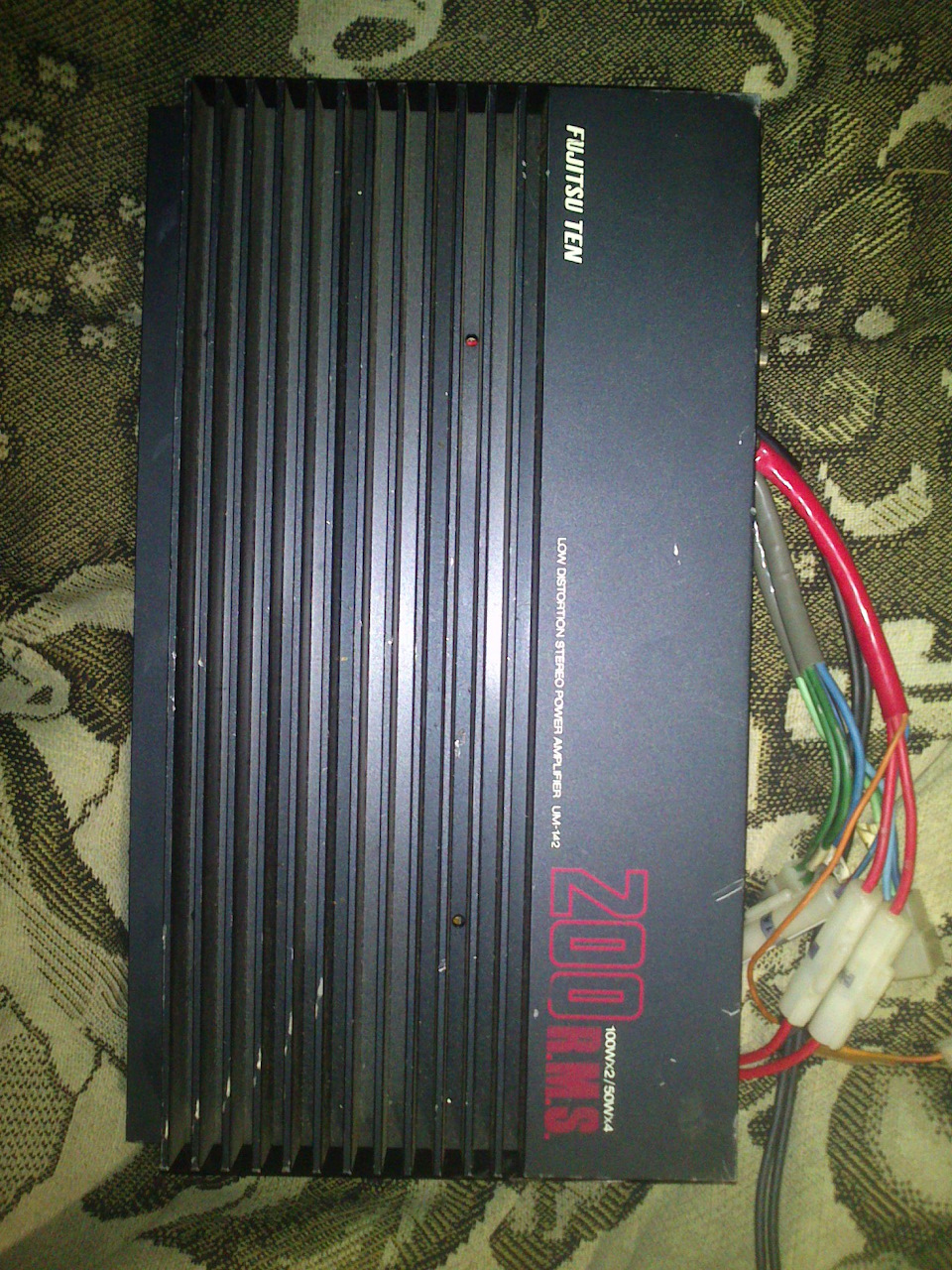

Абсолютно випадково в кущах знайшовся :)

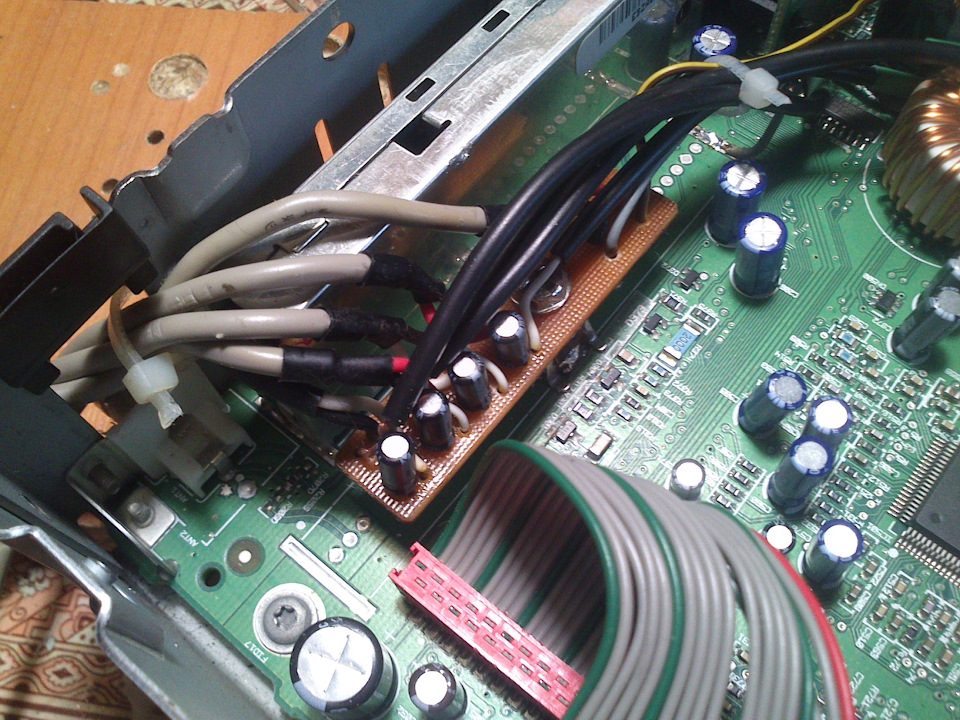

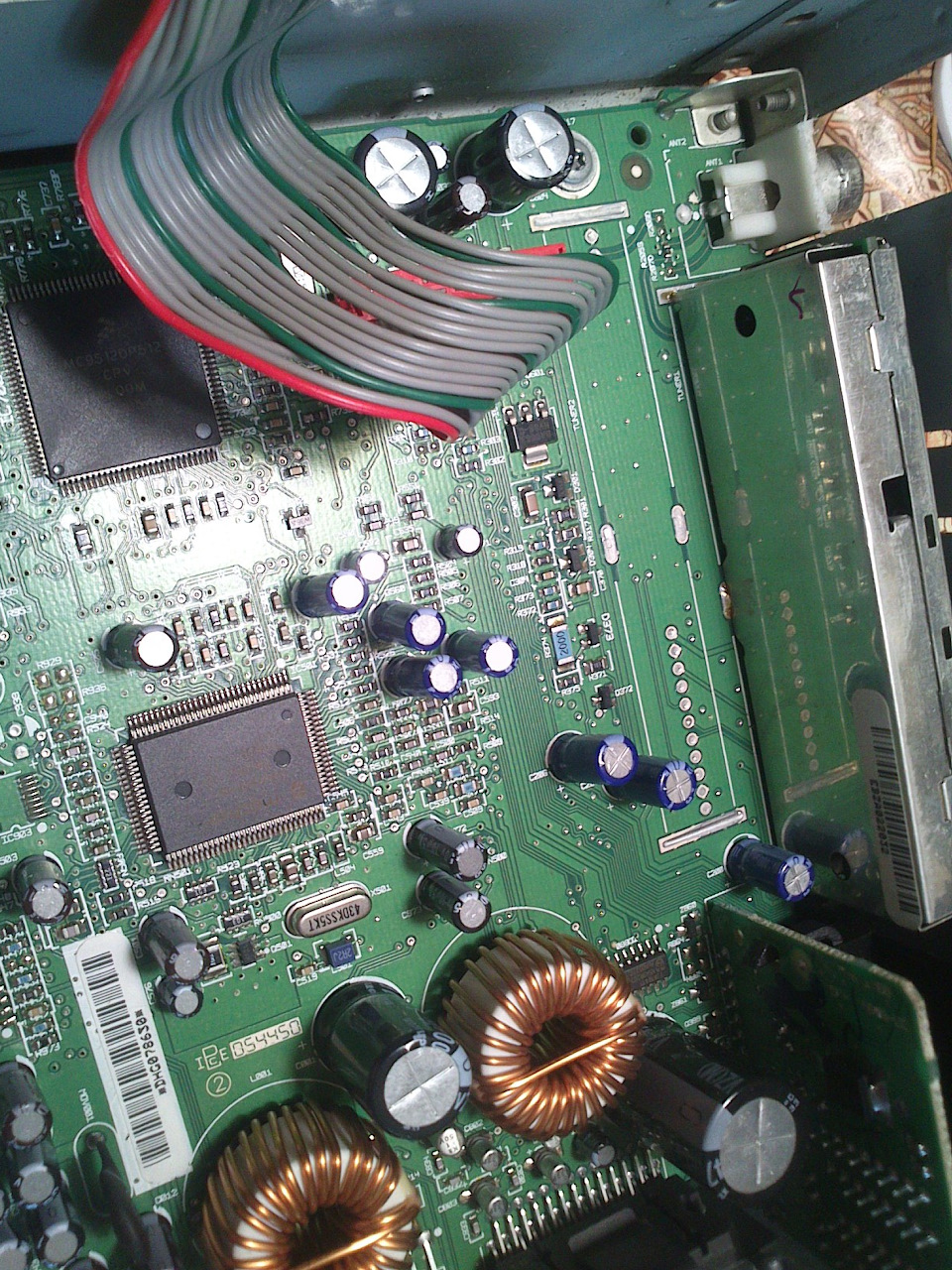

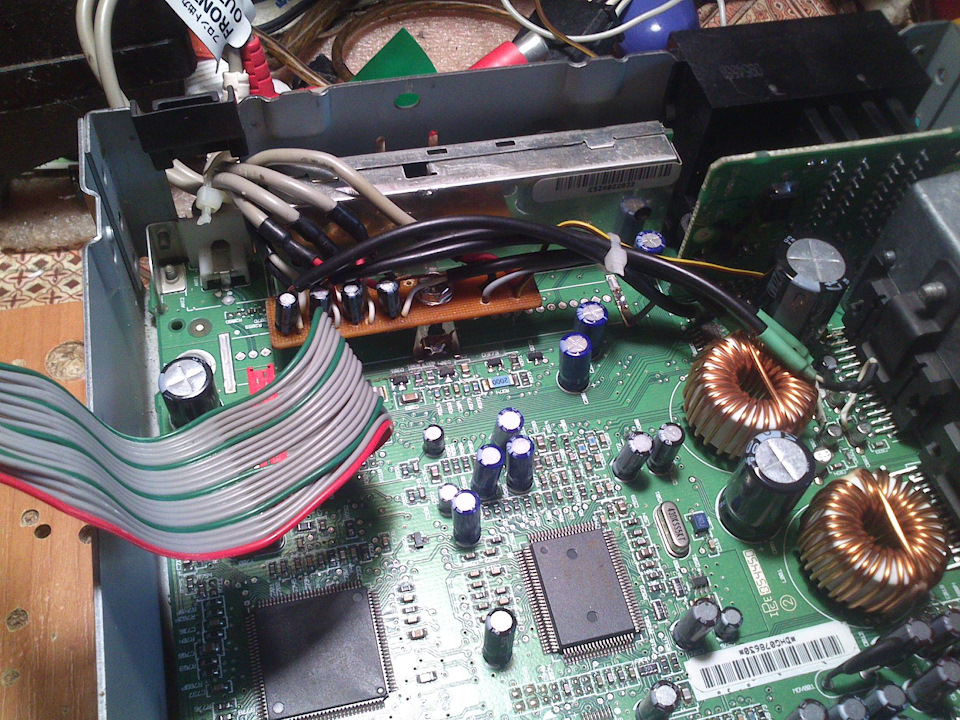

Апарат повністю влаштовує за всіма параметрами і буде нормальнокачати компонентне навантаження.У мене стоять динаміки від Мондео4. Проводку вирішено не чіпати - фішка виходів на динамікивиймається з роз'єму магнітоли - тому будь-якої миті все можнаповернути в стік. Більш важлива проблема - відсутність у магнітолилінійних виходів. Фокусе:Звичайно, найжирніший варіант - це набуферних операційниках виготовити, але вирішив не морочитися - авивести сигнал через електроліти 10 мкФ з точок до штатнихрозділових кондесаторів. Переробок Від комп'ютерного корпусу взявстоєчку кріплення материнки, підігнув за формою і впаяв на плату.На цій стійці і стоятиме додаткова плата з роздільнимиконденсаторами

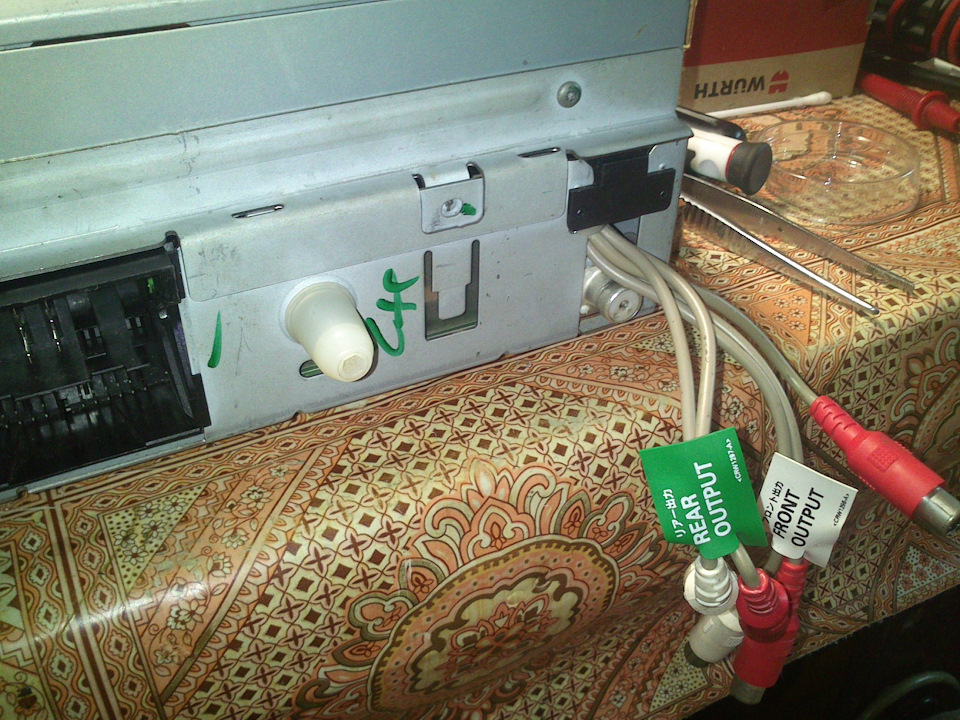

Запчастини на фото:802099Ось якось так от усе виглядає у зібраному вигляді
Тепер залишилося знайти підходящу частина роз'єму "папка" дляпідключення рідного джгута динаміків до підсилювача. Його плануюзагнати під пасажирську сидечку. Ну і протягнути з розуму проводку.Власне нічого особливого. Але працювати має нормально
Коментарі20
з яких ніг якої мікрохи брав сигнал для лінійних виходів? найголовніше і не написав
TDA7563RF-16RR-15LF-12LR-13сигнал брати до розділових конденсаторів. Так правильніше
а звідки брав землю? сьогодні спробував по даташиту такі ж ноги брав, при підключенні підсилка мангнітолу на захист йде. правда підпаювався до ніг 7563 без кондерів безпосередньо
Земля — це корпус магнітоли. Подивися які доріжки сидять на корпусі поблизу УНЧ магнітоли і туди чіпляйся.
спасибі, шукатиму кондери значить
це не дефіцит. Проблем знайти не буде
в нашому мухосранську все, що не продається в магніті, дефіцит))
До будь-якого телемайстра підійди. Горсть дасть
що я знову не так зробив? до ніг мікрухи припаяв дроти, пустив їх через електроліти 5 мкф 50в мінусом до плати, при підключенні вся - тріск у динаміці після підсилювача і магнітола в аварії. не зрозумію
Все зробив неправильно
неправильно видно описав, як зробив, все як на схемі, тільки взяв сигнал після штатного кондера, прямо з ноги тда7563. але це не принципово, як я розумію, все одно має працювати
може ноги не з того боку порахував? як у тда перший контакт визначається?
Як і у всіх - ключем позначена перша ніжка. Якщо дивитися на мікросхему спереду - рахувати зліва направо. Але походу краще віддай зробити фахівця
велике спасибі за відповіді
Другий - маса. Якщо після кондерів підключишся то не потрібно додаткових
Дивись, припустимо, я підключаю один провід від тюльпана до штатного кондера, другий куди? І чи треба буде додавати свої кондери якщо я підключусь після штатного кондера?
Тільки одна проблема, я випаював через кондери 4,7 мкФ, і gain на підсилювачі необхідно викручувати на максимум, дійшов висновку, що потрібен все-таки підсилювач, відпишіть як вести себе буде
спробуємо такий варіант. якщо що - то можна буде зібрати підсилювачі, що нормують, на операційних підсилювачах в польовиках по входу. Наприклад на TL064
Я замовив передусь, на NE5532, подивимося що з цього вийде)
Чудово все працює і не потрібно мені буферних каскадів або предваків. Чутливість вся в нормі. Гірше було Ремоут виводити. Магнітола на CAN-шині сидить і управляється вихідна мікросхема по квадратній шині. Тобто, магнітола під напругою завжди. І режим...
