У мене вже була тема по лінійних виходах -https://megadriver.org/p1332049-robimo-audio-vixid-line-out-na-bud-iakomu-magnitoli

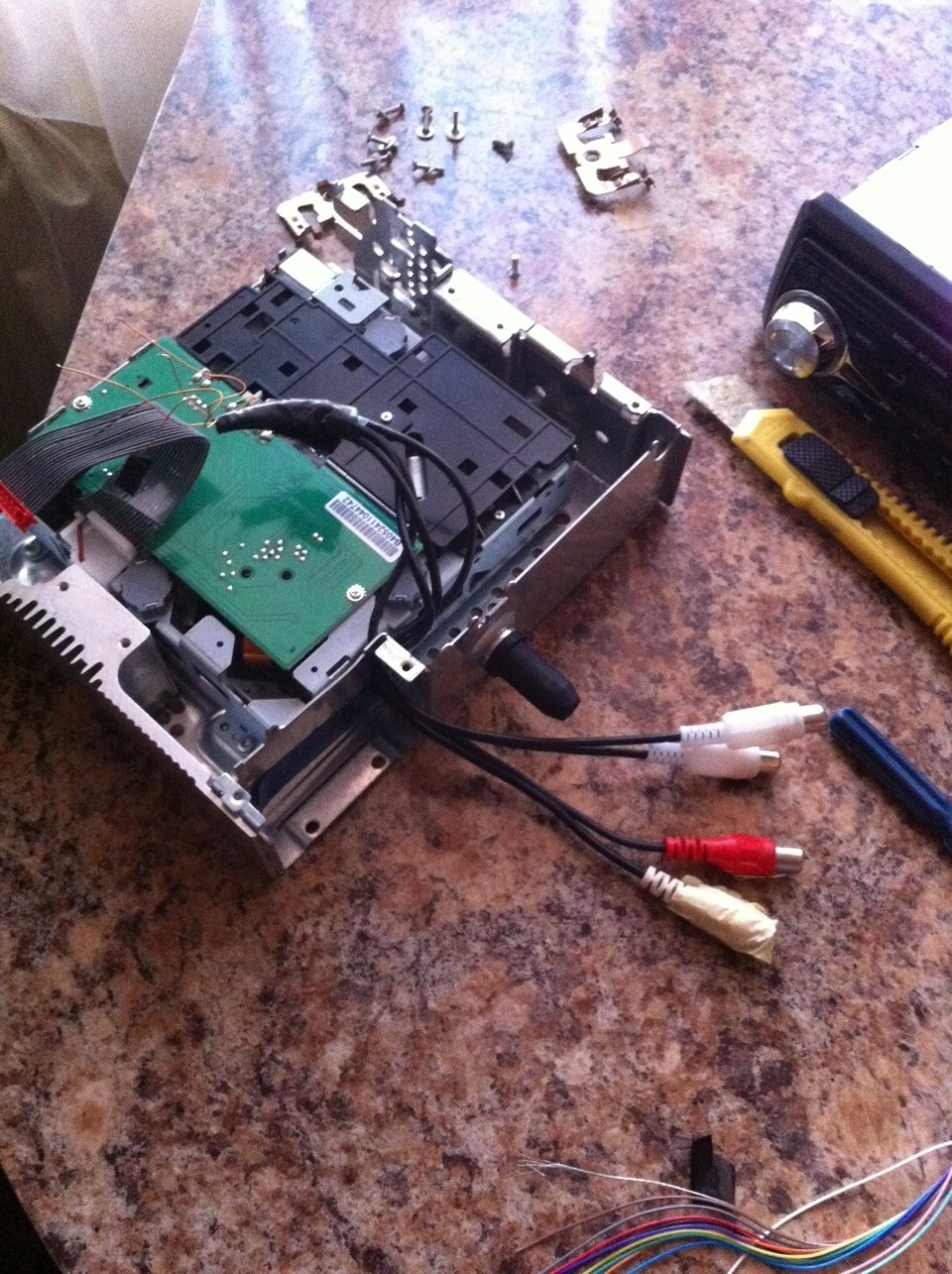

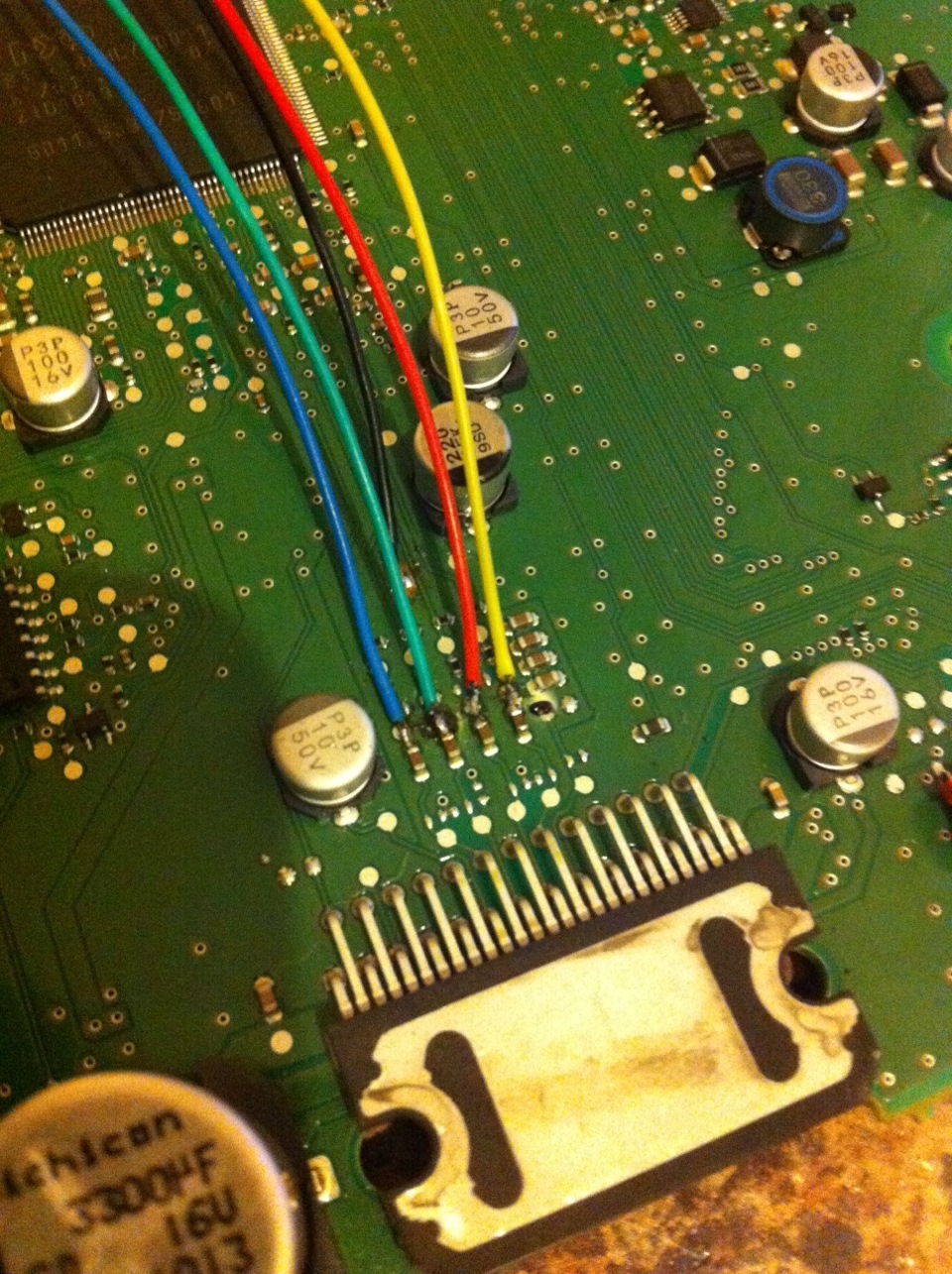

Але тоді зробив якось не зовсім якісно, як результат проводкидвох каналів відірвалися від плати, хоча вони були не задіяні, вирішив нормально переробити. У минулих темах писав що дружинікупив китайгамнітолу, і в ній є лінійки, які не будуть задіяні, відповідно, виходи були ампутовані:Припаюємо проводки передконденсаторами, якщо припаяти безпосередньо перед підсилювачем, буде фон.

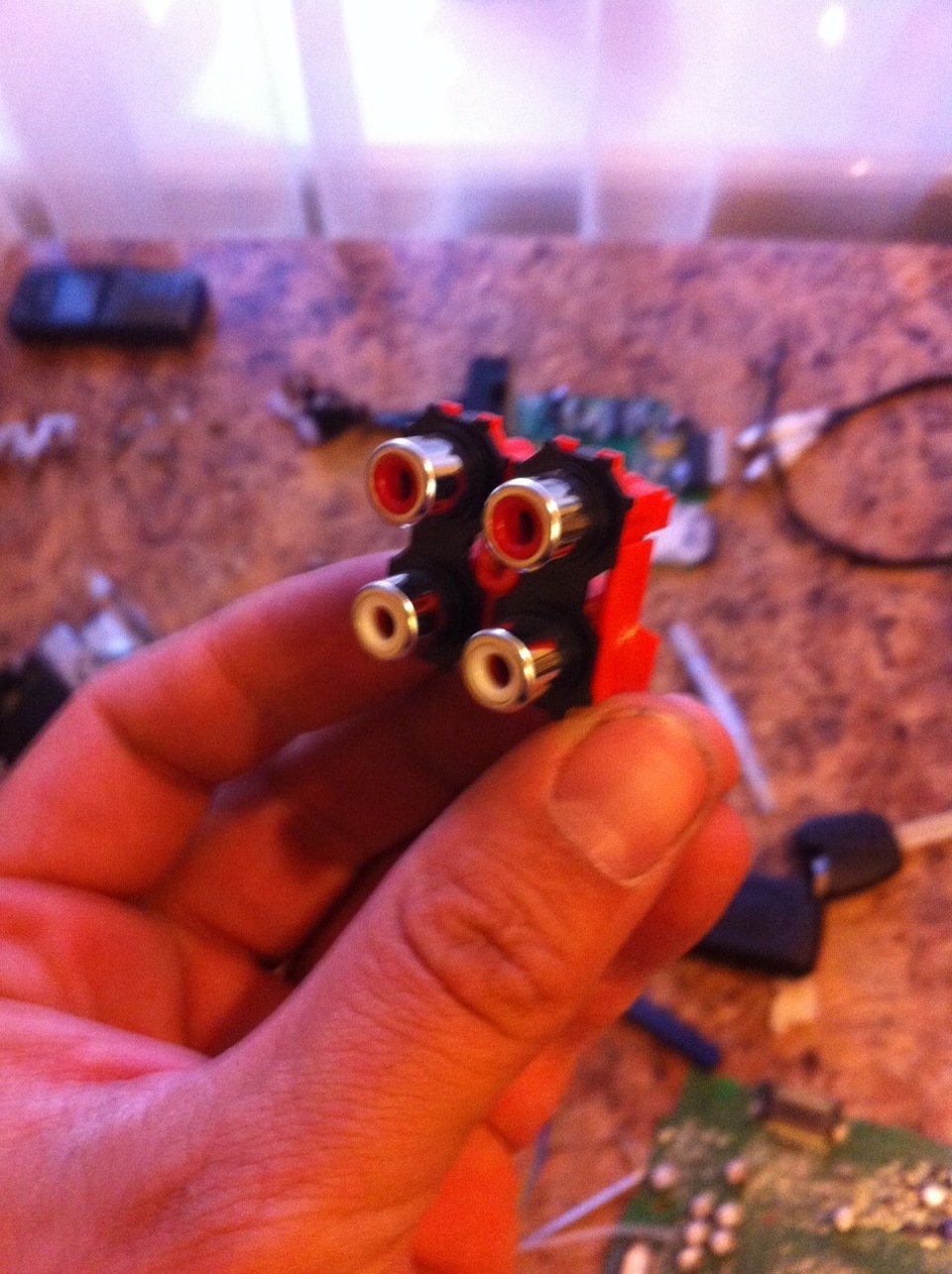

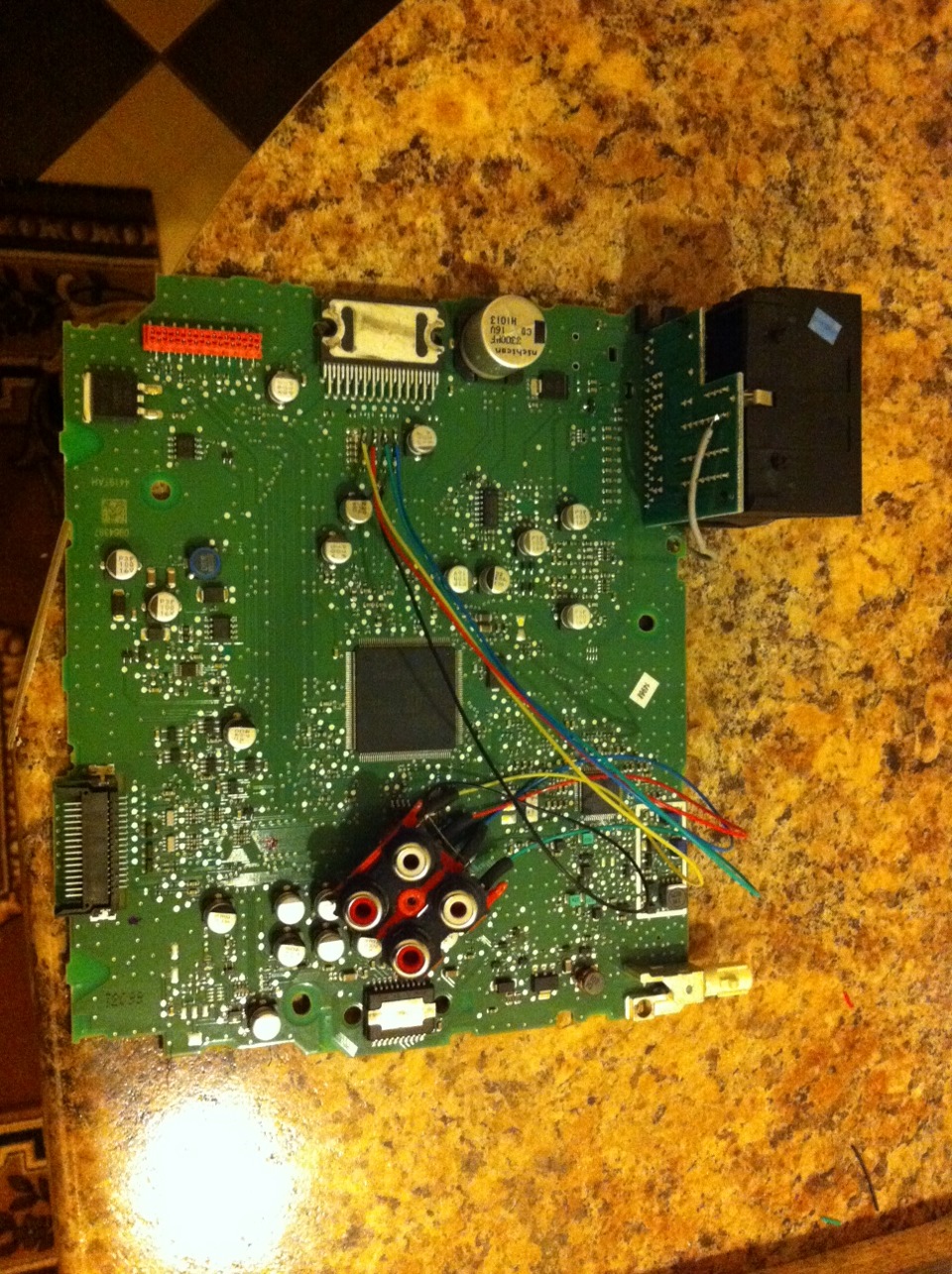

Свердлимо, і фіксуємо виходи на корпусі магнітоли:

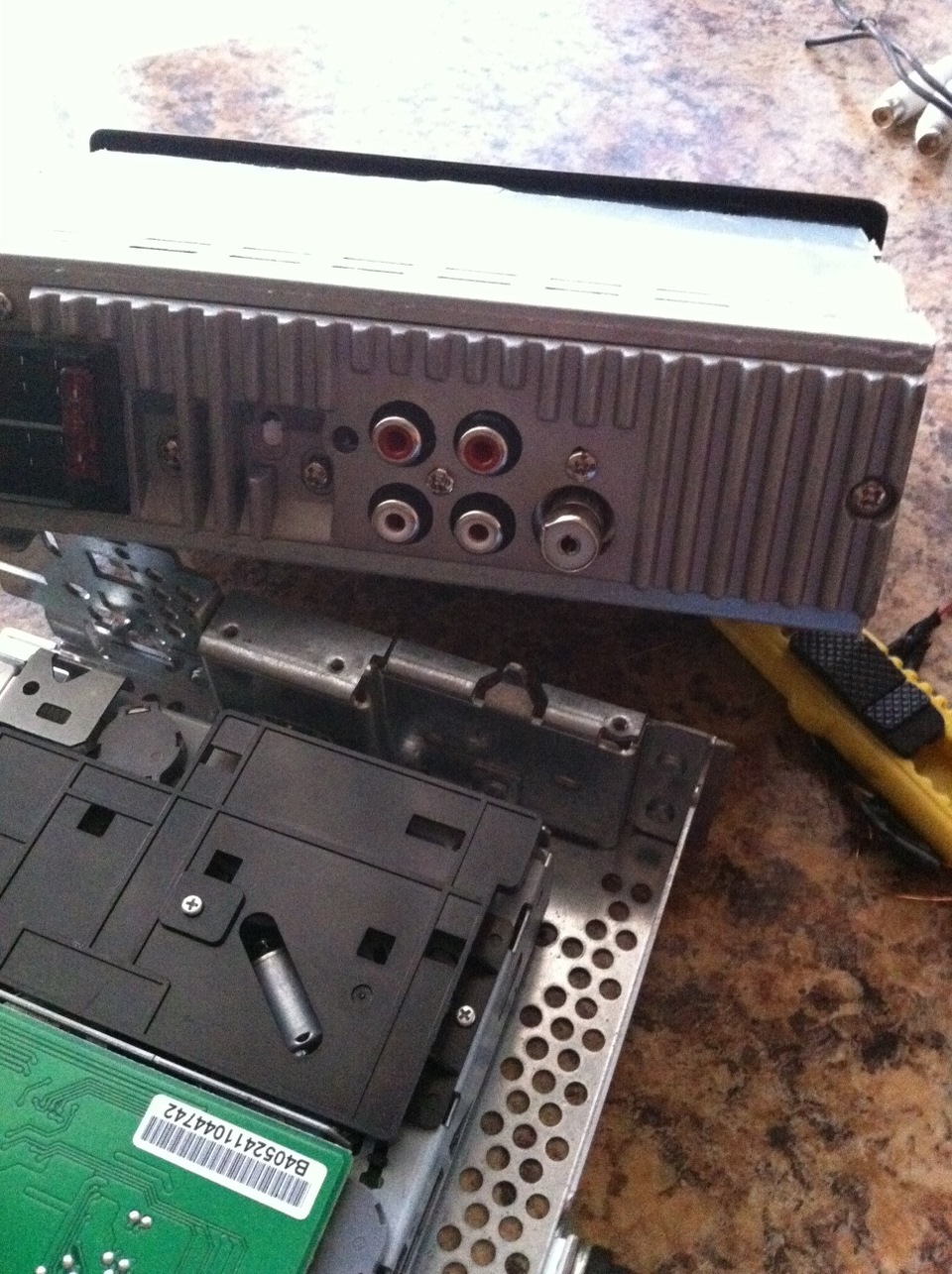

і звичайно фото результату виконаної роботи:Щодо самої магнітоли... У мене не зовсім штатна, я колись поміняв звичайну ріднуBlaupunkt на Continental з підтримкою МП3, тому плати трошкивідрізняються … у блаупункті здається підсилювач ззаду, а не збокуяк у континенталі, тому я не знаю чи можна встановити такі виходина задній панелі у блаупункті. Зараз із лінійок задіяний лише одинвихід на сабвуфер. Хоча вся чотириканальний, і фронт поміняний, алене можу підключити вся до фронту через наявність фону працюючогодвигуна… планую найближчим часом погратися з живленням та фільтрамищоб прибрати фон, та повноцінно підключити фронт до всього (заразфронт грає від голови)
Коментарі9
зробив простіше, на розборі купив МП3 магнітолу на ній із заводу йде 2 лінійники, віддав 43 уе
гмммммммм. Не бачив таких магнітол.
чіт я бачити спати вже хотів погано запис прочитав вчора, думав що ти входи виводив, сьогодні нормально перечитав, виявилося вихід на саб)) я теж взяв континетальку з мп3 на ній дві пари входу буду у вихідні монтувати коли сестра машину прижене
Добре зроблено. Але дроти звичайно б серйозніше треба б і з екраном. А фону двигуна складно буде позбутися ...
дякую… буду експериментувати
Удачі. У мене зараз така ж Континентал. Теж спочатку хотів лінійники випоювати, але поки відклав цю справу, якраз через фон двигуна — знайти де-небудь схему всієї магнітоли, тоді можна було б з якогось більше вдалого місця сигнал зняти, ближче до під...
а якщо кинути фільтр на живлення на вході? Я так зробив на китайгамнітолі дружини, і тло пропало
Я теж про це думав, але поки немає часу реалізовувати. Спробуй - розповіси,) ... PS Цікаво, а ось такий девайс допоможе www.az-nn.ru/catalog/akse…siliteley/mystery-mad -gl/
Непогано виглядає, як тут і росло) Але проводи краще було провести не одножильні, а екрановані з екраном-землею. Тоді ще менше наведень було б. А якщо їх ще й через феритове колечко пропустити, діаметром так 30 мм, то взагалі буде здорово)
